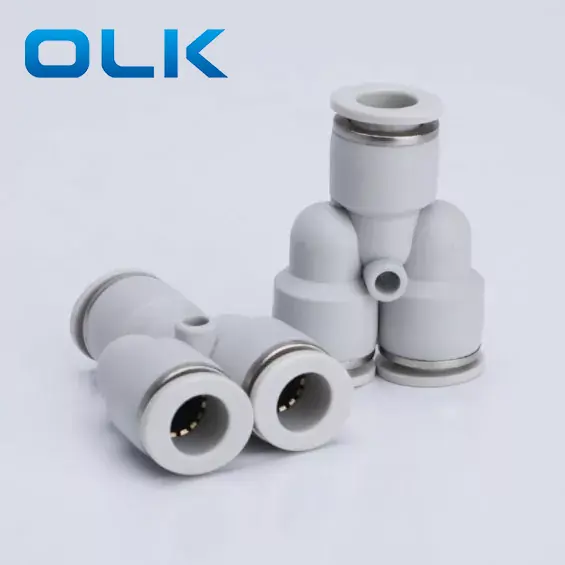

Py Union y tüp bağlantıda itme

Py

8

Model

Tüp Boyutu (Metrik)

PY Serisi uydurma

4: 4mm

6: 6mm

8: 8mm

10: 10mm

12: 12mm

14: 14mm

16: 16mm

Sıvı

Hava/su (koşullu)/vakum

İşletme baskısı

0-1.0mpa

Vakum basıncı

-100kpa (10 Torr)

Çalışma sıcaklığı

-10-60 ℃

Malzeme

Naylon (PA), Poliüretan (PU)

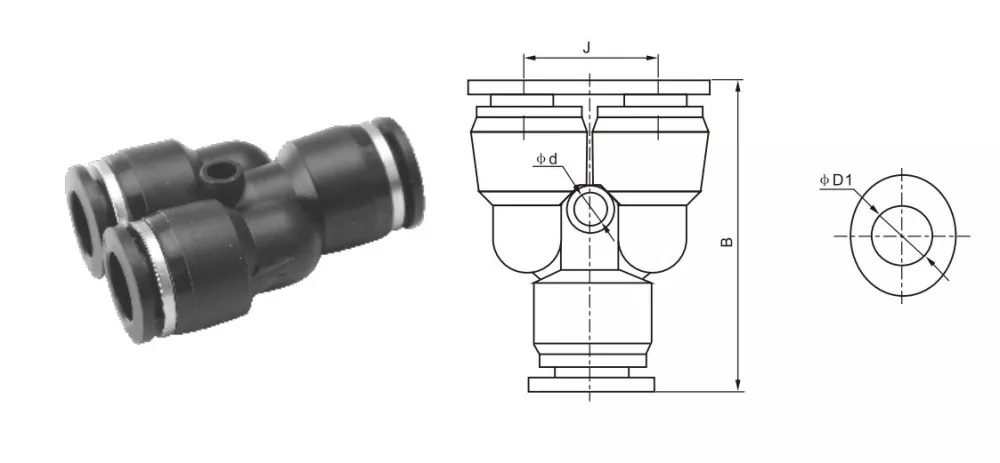

İnç tüp bağlantı

Metrictube montajı

φD

B

J

φD

PY5/32

PY-4

4

38

11.6

2.5

PY1/4

PY-6

6

39

13.3

3.5

PY5/16

PY-8

8

42.5

15.5

4.5

PY3/8

PY-10

10

48

38.5

4.5

PY1/2

Py-12

12

54

21.5

4

Ortak İmparatorluk İplik Boyutu Dönüşüm Referansı

Emperyal boyut

Yaklaşık. Metrik (mm)

Dönüşüm formülü

1/8

3.2mm

1 ÷ 8 × 25.4 = 3.175

5/32

3.97mm

5 ÷ 32 × 25.4 = 3.97

1/4

6.35mm

1 ÷ 4 × 25.4 = 6.35

5/16

7.94mm

5 ÷ 16 × 25.4 = 7.94

3/8

9.53mm

3 ÷ 8 × 25.4 = 9.53

1/2

12.7mm

1 ÷ 2 × 25.4 = 12.7
