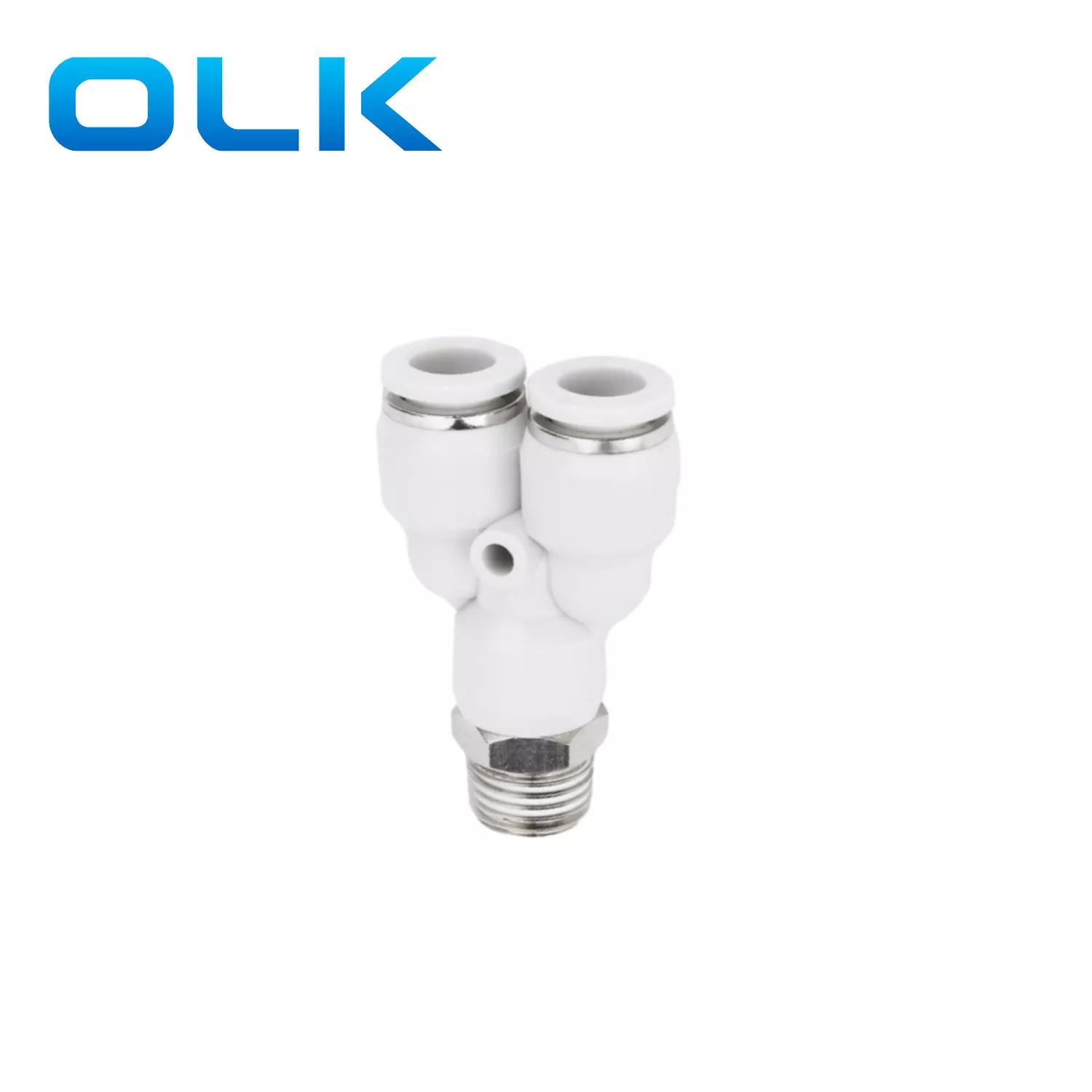

PX Y tipi itme tüpü bağlantı noktası, itme-bağlantı tasarımdır. Ve ana hava yolu yolu doğrudan bağlıdır. Pnömatik sistemlerde gaz ayırma veya yardımcı boru hatları için yaygın olarak kullanılır.
PX bakırdan yapılmış ve kolay korozyon.
|
Sipariş Kodu |
|||
|
Px |
8 |
- |
01 |
|
Model |
Tüp Boyutu (Metrik) |
|
İplik tipi (55 ° düz tüp diş) |
|
PX Serisi Uyum |
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
PX Y Tip Push-In Tüp Bağlantı
|
Sıvı |
Hava/su (koşullu)/vakum |
|
İşletme baskısı |
0-1.0mpa |
|
Vakum basıncı |
-100kpa (10 Torr) |
|
Çalışma sıcaklığı |
-10-60 ℃ |
|
Malzeme |
Naylon (PA), Poliüretan (PU) |
|
İnç tüp bağlantı |
Metrik Tüp Takma |
φD |
R |
A |
B |
E |
J |

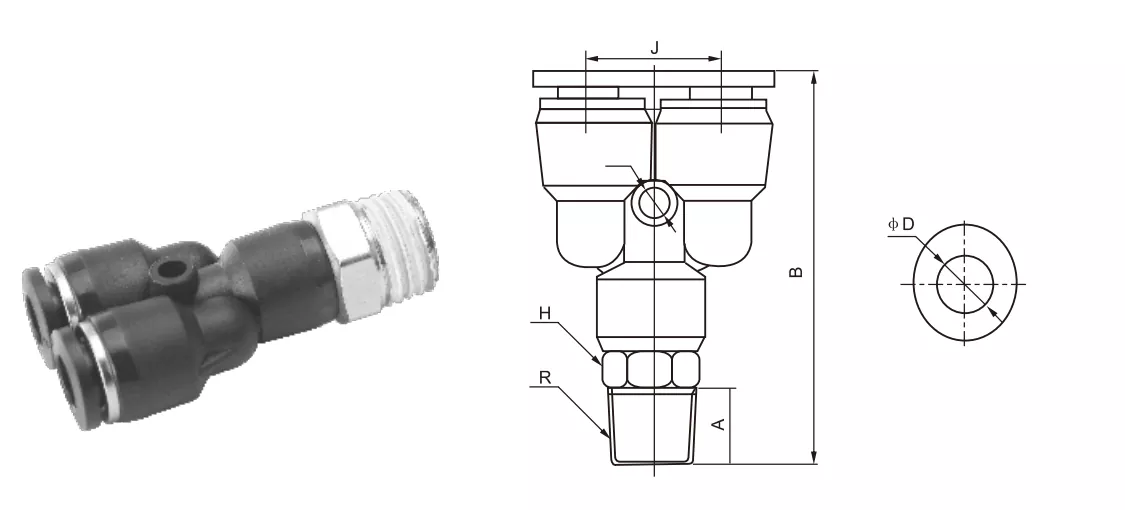

φD |
|
PX5/32-M5 |
PX4-M5 |
4 |
M5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
PX5/32-01 |
PX4-01 |
4 |
R1/8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5/32-02 |
PX4-02 |
4 |
R1/4 |
9 |
44 |
14 |
10.8 |
3 |
|
PX1/4-M5 |
PX6-M5 |
6 |
M5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
PX1/4-01 |
PX6-01 |
6 |
R1/8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
PX1/4-02 |
PX6-02 |
6 |
R1/4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
PX1/4-03 |
PX6-03 |
6 |
R3/8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1/4-04 |
PX6-04 |
6 |
R1/2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5/16-01 |
PX8-01 |
8 |
R1/8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5/16-02 |
PX8-02 |
8 |
R1/4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5/16-03 |
PX8-03 |
8 |
R3/8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5/16-04 |
PX8-04 |
8 |
R1/2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3/8-01 |
PX10-01 |
10 |
R1/8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3/8-02 |
PX10-02 |
10 |
R1/4 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-03 |
PX10-03 |
10 |
R3/8 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-04 |
PX10-04 |
10 |
R1/2 |
11 |
59 |
21 |
19 |
4 |
|
PX1/2-01 |
PX12-01 |
12 |
R1/8 |
8 |
62 |
19 |
21.5 |
4 |
|
PX1/2-02 |
PX12-02 |
12 |
R1/4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-03 |
PX12-03 |
12 |
R3/8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-04 |
PX12-04 |
12 |
R1/2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
R3/8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
R1/2 |
12 |
|
|
|
|
|

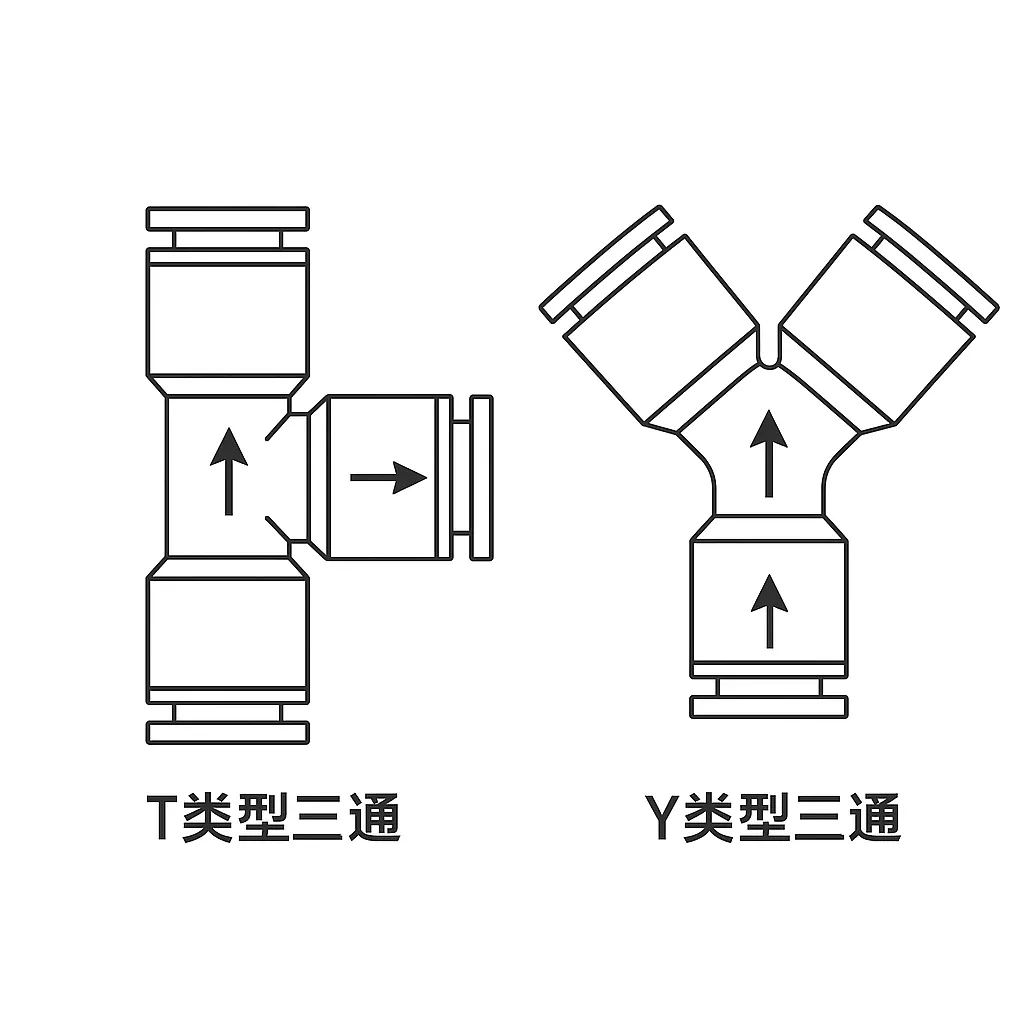

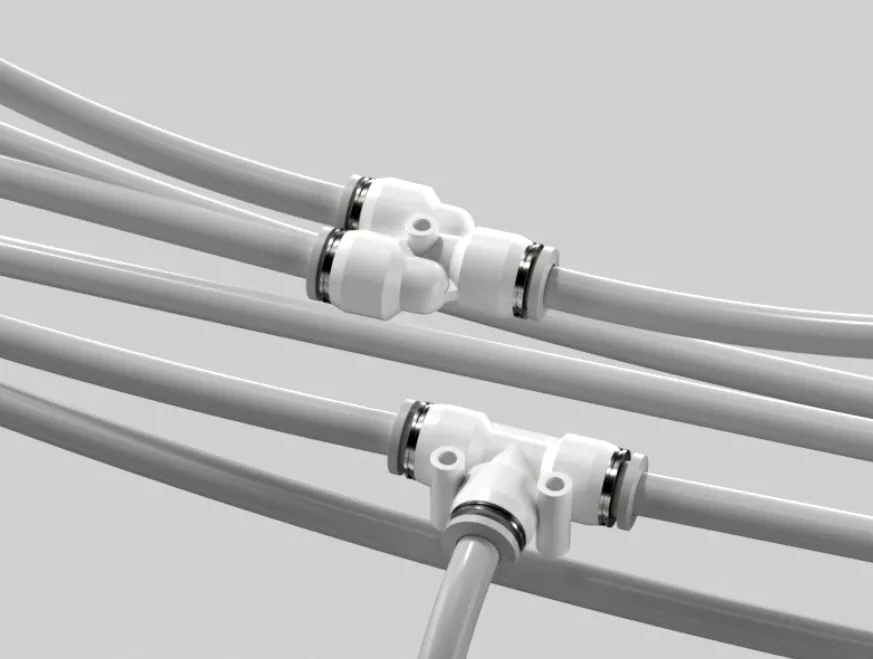

T ve Y-şekilli itme tüpü arasındaki benzerlikler ve farklılıklar: |
|
|
Tee bağlantı (PB, PD) |
3 Yolu "T" yapısı gibi pnömatik montaj ve 90 ° açıyla kesişme |
|
Y takma (PX) |
3 Yolu "Y" yapısı ve smooth akış yönü gibi, daha uygun forair akışı |
|
T-şeklindedir. |
|
T tipi pnömatik montaja kıyasla y tipi hava montajının özellikleri nelerdir?
T şeklindeki pnömatik montaj ile karşılaştırıldığında, y şeklindeki hava konnektörü takma akışı daha pürüzsüzdür ve daha az dirence sahiptir
PX Y tipi itme tüpü takma çalışma basıncı nedir?
PX pnömatik montaj çalışma basıncı 0-1.0MPA'dır.
