Pb dalı tüp takma itme, pnömatik bir sistemde iki tüpü bağlamak için kullanılan düz bir Birlik itme bağlantısıdır, bu da pürüzsüz hava akışı ve güvenilir sızdırmazlık sağlar.
PB Takma Anahtar Özellikleri: Hızlı ve Kolay Kurulum için Push-To-Connect; Düz çift uçlu tüp bağlantısı
|
Sipariş Kodu |
|||
|
Pb |
8 |
- |
01 |
|
Model |
Tüp Boyutu (Metrik) |
|
İplik tipi (55 ° düz tüp diş) |
|
PB Serisi Takma |
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
|
Sıvı |
Hava/su (koşullu)/vakum |
|
İşletme baskısı |
0-1.0mpa |
|
Vakum basıncı |
-100kpa (10 Torr) |
|
Çalışma sıcaklığı |
-10-60 ℃ |
|
Malzeme |
Naylon (PA), Poliüretan (PU) |
|

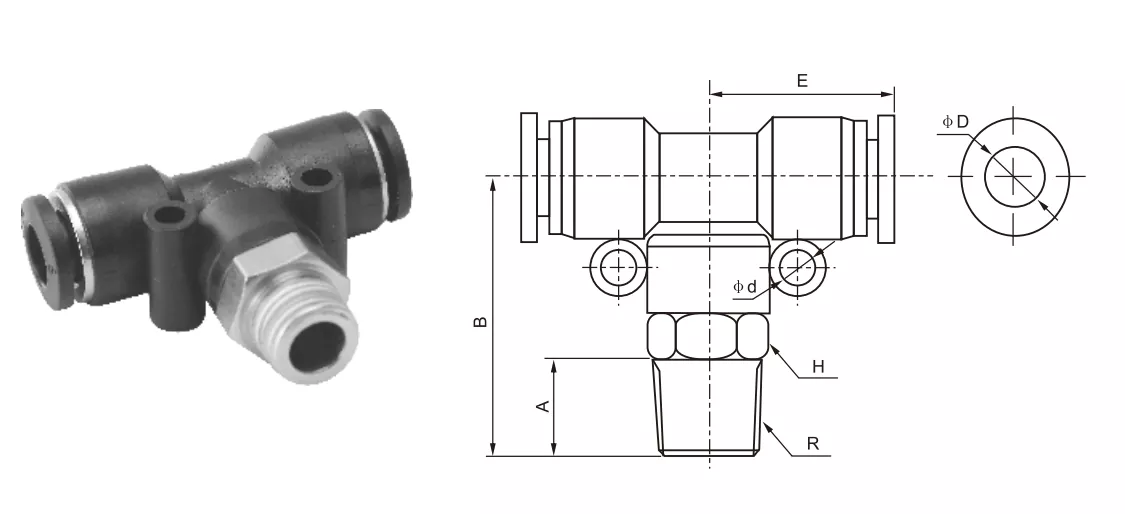

İnç tüp bağlantı |
Metri tüp bağlantı |
φD |
R |
A |
B |
E |
H2 |
φD |
|
PB5/32-M5 |
PB4-M5 |
4 |
M5 |
4.5 |
25.4 |
18.6 |
10 |
/ |
|
PB5/32-01 |
PB4-01 |
4 |
R1/8 |
7 |
25.4 |
18.6 |
10 |
/ |
|
PB5/32-02 |
PB4-02 |
4 |
R1/4 |
9 |
27.8 |
18.6 |
14 |
/ |
|
PB1/4-M5 |
PB6-M5 |
6 |
M5 |
4.5 |
26.8 |
20.8 |
12 |
3.5 |
|
PB1/4-01 |
PB6-01 |
6 |
R1/8 |
6.5 |
37.6 |
20.8 |
12 |
3.5 |
|
PB1/4-02 |
PB6-02 |
6 |
R1/4 |
9 |
30 |
20.8 |
14 |
3.5 |
|
PB1/4-03 |
PB6-03 |
6 |
R3/8 |
10 |
30.6 |
20.8 |
17 |
3.5 |
|
PB1/4-04 |
PB6-04 |
6 |
R1/2 |
10 |
32.5 |
20.8 |
21 |
3.5 |
|
PB5/16-01 |
PB8-01 |
8 |
R1/8 |
8 |
31.5 |
22.9 |
14 |
4.5 |
|
PB5/16-02 |
PB8-02 |
8 |
R1/4 |
10 |
33 |
22.9 |
14 |
4.5 |
|
PB5/16-03 |
PB8-03 |
8 |
R3/8 |
10 |
33.6 |
22.9 |
17 |
4.5 |
|
PB5/16-04 |
PB8-04 |
8 |
R1/2 |
11 |
35 |
22.9 |
21 |
4.5 |
|
PB3/8-01 |
PB10-01 |
10 |
R1/8 |
8 |
37 |
27.8 |
17 |
4 |
|
PB3/8-02 |
PB10-02 |
10 |
R1/4 |
10 |
38 |
27.8 |
17 |
4 |
|
PB3/8-03 |
PB10-03 |
10 |
R3/8 |
10 |
38 |
27.8 |
17 |
4.5 |
|
PB3/8-04 |
PB10-04 |
10 |
R1/2 |
11 |
39 |
27.8 |
21 |
4.5 |
|
PB1/2-01 |
PB12-01 |
12 |
R1/8 |
8 |
37.5 |
29.5 |
19 |
5 |
|
PB1/2-02 |
PB12-02 |
12 |
R1/4 |
10 |
40 |
29.5 |
19 |
5 |
|
PB1/2-03 |
PB12-03 |
12 |
R3/8 |
10 |
40 |
29.5 |
19 |
5 |
|
PB1/2-04 |
PB12-04 |
12 |
R1/2 |
11 |
41 |
29.5 |
21 |
5 |
|
|
PB14-03 |
16 |
R3/8 |
11 |
46.3 |
34.5 |
24 |
4 |
|
|
PB14-04 |
16 |
R1/2 |
12 |
47.3 |
34.5 |
27 |
4 |
|
İsim/Tür |
Arayüz yapısı açıklaması |
|
Tee Run (PD) |
Ana hava akışı düzdür ve dallar dikey olarak çıkarılır |
|
Şube Tee (PB) |
Biri "T" dalında olmak üzere iki arayüz dik açılarda bağlanır. |
|
Eşit tişört |
Aynı boyutta üç bağlantı noktası |
