Brand:
OLKType:
Male BSPT Thread (R Thread） Tee TypeColor:

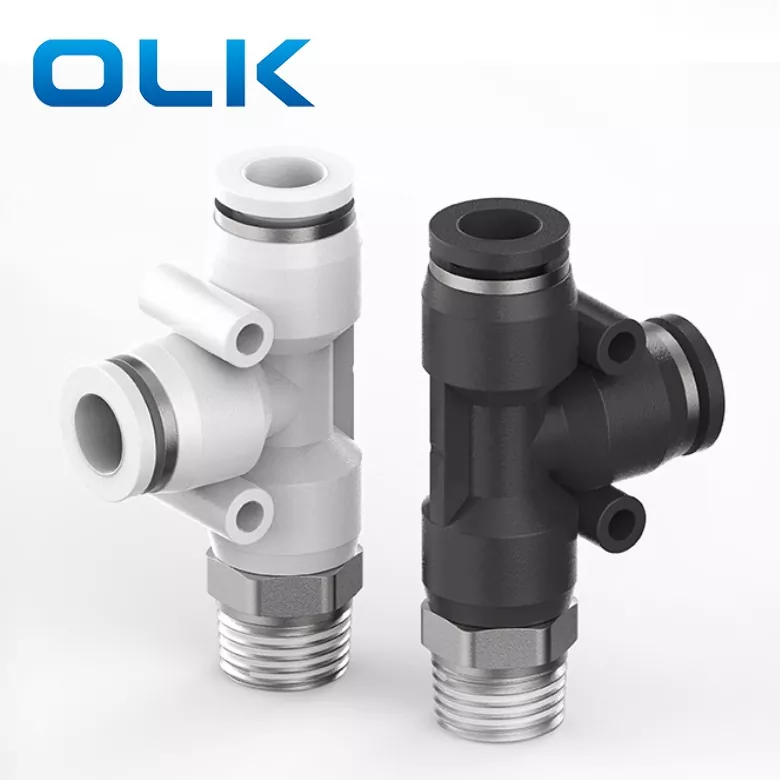

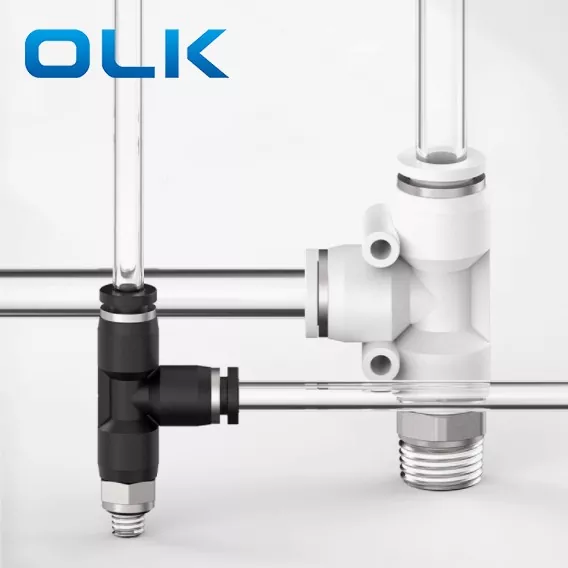

Black,White,BluePD Run Tee İtmeli Boru Bağlantı Elemanı, bir hava kaynağını iki çıkışa bölmek için tasarlanmış, Y tipi üç yollu itmeli bağlantı elemanıdır. Bir-iki-çıkışlı pnömatik bağlantı gerektiren sistemler için idealdir.
PD bağlantısı Temel Özellikler:Verimli hava dağıtımı için Y şeklinde tasarım;Kolay kurulum için bas-bağlantı uçları;Çok yönlü borular için esnek yönlendirme
|
Sipariş kodu |
|||
|
PD |
8 |
-- |
01 |
|
Modeli |
Tüp boyutu (metrik) |
|
Diş tipi (55°düz tüp dişi) |
|
PD serisi bağlantı parçası |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Sıvı |
Hava/su(koşullu)/vakum |
|
Çalışma basıncı |
0-1.0Mpa |
|
Vakum basıncı |
-100Kpa(10 Torr) |
|
Çalışma sıcaklığı |
-10-60°C |
|
Malzeme |
NAYLON(PA),Poliüretan(PU) |
|

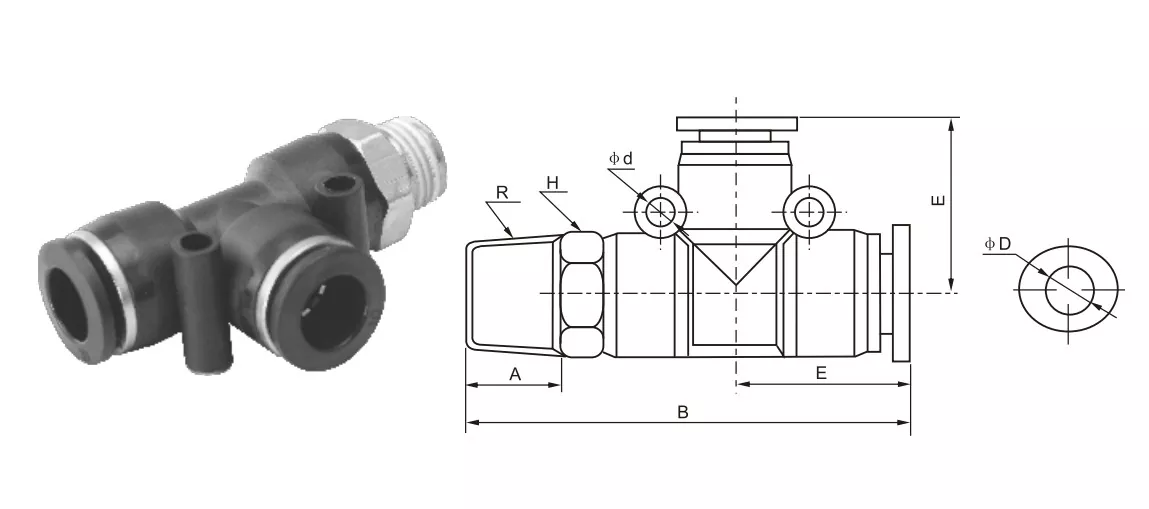

İnç Boru Bağlantısı |
Metrik Boru Bağlantısı |
φD |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
Ad/tür |
Arayüz Yapısı Açıklaması |
|
Koşu Tişörtü (PD) |
Ana hava akışı düzdür ve dallar dikey olarak dışarı çıkar |
|
Şube Tee(PB) |
İki arayüz, biri "T" dalında olmak üzere dik açılarla bağlanmıştır. |
|
Eşit Tee |
Aynı boyutta üç bağlantı noktası |
Konektör bağlantısında "RUN TEE" ne anlama gelir?
Tee "üç arayüze sahip T şeklindeki konnektör (tee) anlamına gelir;
'Çalıştır' ana kanalı ifade eder (ana hava akışının yönü düz bir çizgidir);
Yani 'Run Tee', ana kanalın düz olduğu ve bir dalın ortasından dikey olarak dışarı çıktığı anlamına gelir.
