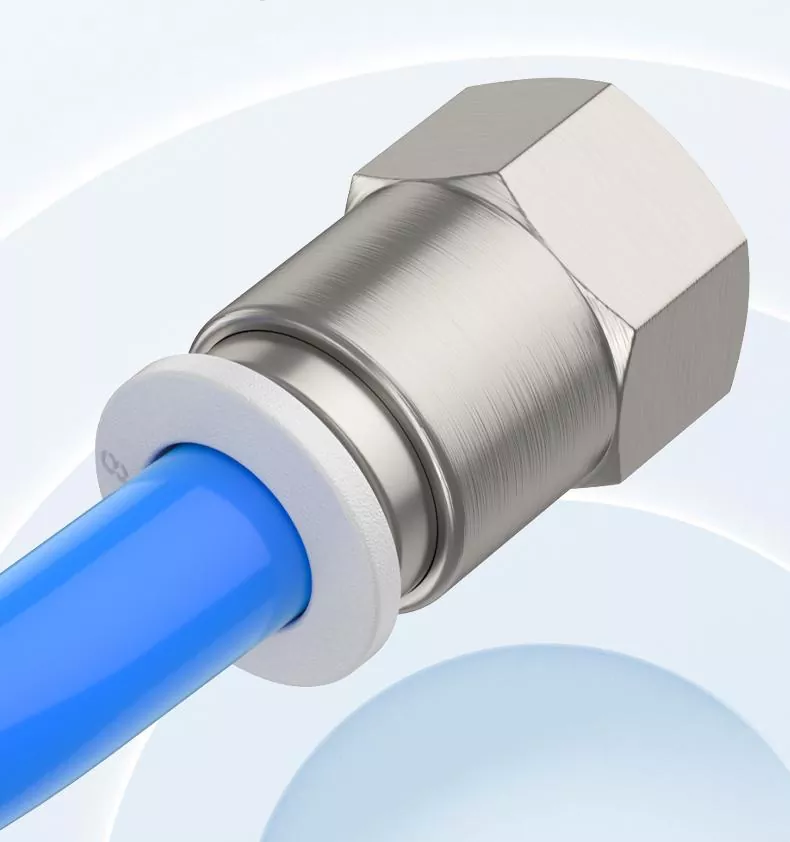

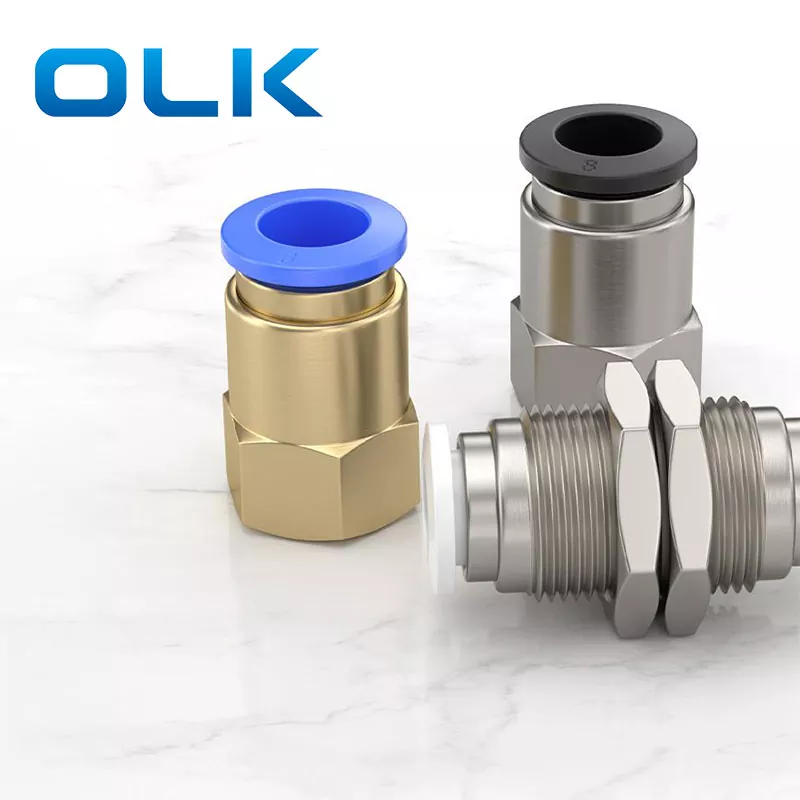

PCF dişi düz itme tüp takma ve pc erkek iplikte düz itme tüp bağlantıda tüm temel tip basma itme push-in-fitting. Ancak PCF dişi diş düzdür. Dış iplik, harici dişli bileşenleri bağlamak için kullanılır. daha kompakt
|
Sipariş Kodu |
|||
|
PCF |
8 |
- |
01 |
|
Model |
Tüp Boyutu (Metrik) |
|
İplik tipi (55 ° düz tüp diş) |
|
PCF Serisi Takma |
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
|
Sıvı |
Hava/su (koşullu)/vakum |
|
İşletme baskısı |
0-1.0mpa |
|
Vakum basıncı |
-100kpa (10 Torr) |
|
Çalışma sıcaklığı |
-10-60 ℃ |
|
Malzeme |
Naylon (PA), Poliüretan (PU) |
|
İnç tüp bağlantı |
Metrik Tüp Takma |
φD |
R |
A |
B |
H |
|

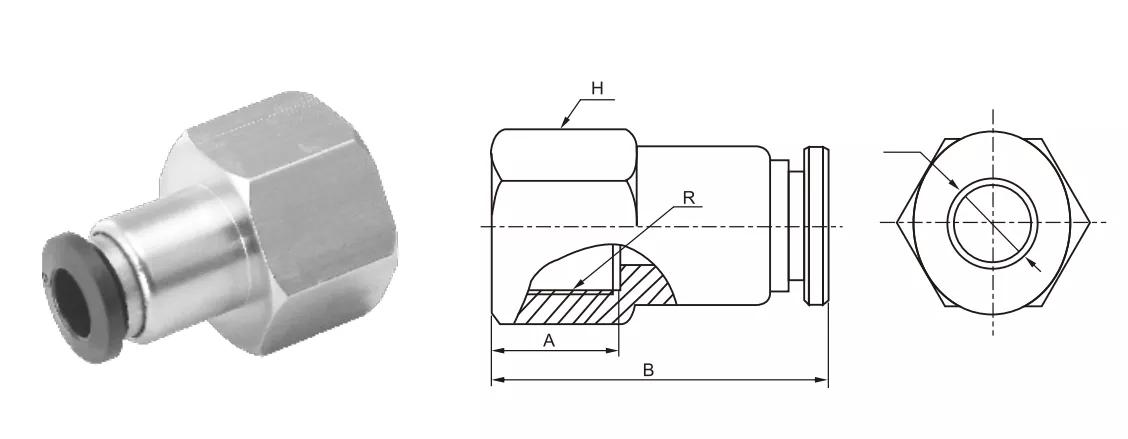

PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
Pc |
PCF |
|
Tip |
Kontrans |
|
|
İplik Türü Desteği |
Bspt / npt / metrik |
|
|
İplik |
Erkek |
Dişi |
|
Kurulum |
Dişli delik veya silindir ve diğer ekipman uçlarında vidalayın |
Harici olarak dişli silindir veya eklemin içine vidalayın |
|
Başvuru |
Dahili iplik ekipmanı ile donatılmış tercih edilen en yaygın evrensel model |
Harici dişli bağlantı parçalarıyla veya yüksek alan gereksinimlerine sahip durumlarda bağlantı kurmak için kullanılır |
|
Silindir veya valf gövdesine (silindirin dahili dişleri vardır) monte edilmiş, dişli uç ekipmana bağlanır ve hortum kullanılmak üzere yerleştirilir |
Kontrol valfinin veya solenoid vanasının hava çıkışını (harici dişle) bağlayın ve cihazı dahili dişle sabitleyin ve diğer ucuna bir hortum yerleştirin |
|
|
Genellikle iplik sızdırmazlık maddesi veya o-ring ile birlikte kullanılan daha güçlü kilitleme mukavemeti veya daha yüksek sızdırmazlık gereksinimleri gerektirir |
Sınırlı alan nedeniyle, bağlantı için yalnızca dahili iplikler kullanılabilir. Genel eklem uzunluğunu azaltabilir |
|
Pnömatik uygulamalar hangi pcf tüp takma pcf dişi düz itme？ için uygun
Yüksek alan gereksinimleriyle harici dişli bir aksesuar bağlantısı olmalıdır
Bir PCF konektörü eklemini kullanırken neye dikkat etmeliyim?
Çalışma basıncı 1.0MPA'yı aşamaz
