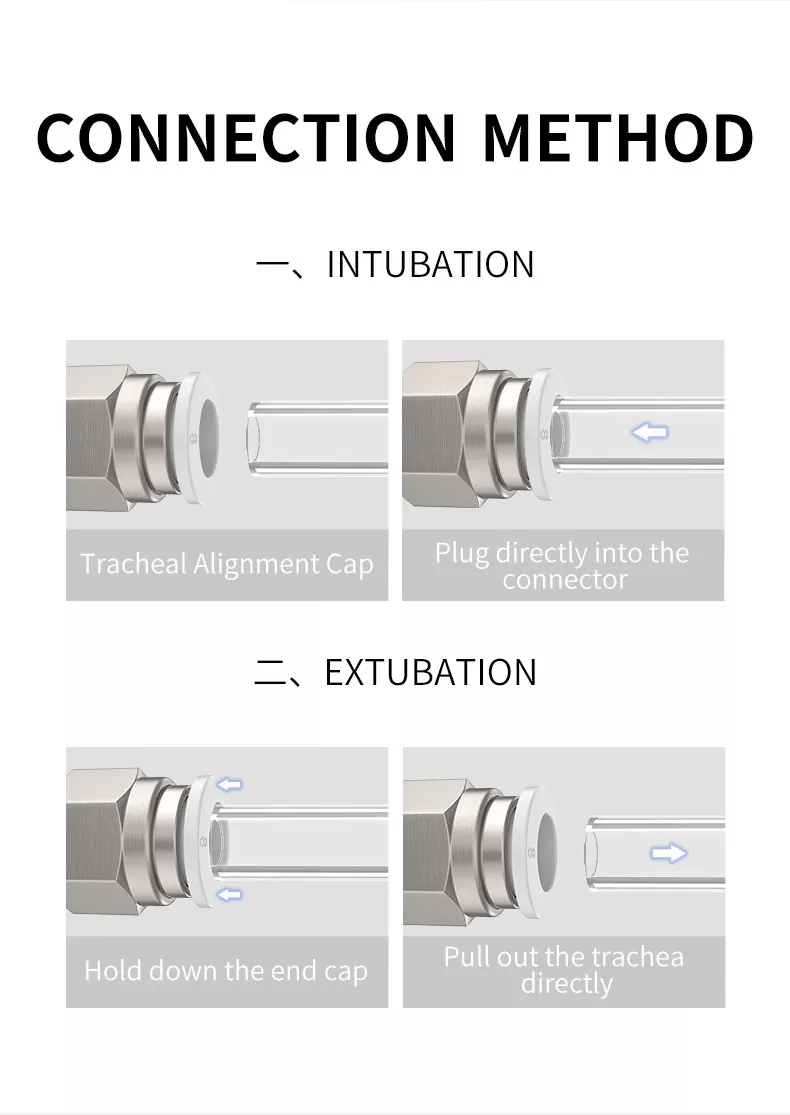

Hızlı bağlantı bağlantı parçaları, tüpü tamamen içeri iterek güvenli bağlantıya izin verir.
Tüpü çıkarmak için, önce yay kolunu açmak için serbest bırakma manşonunu eşit olarak itin ve daha sonra tüp kolayca çıkarılabilir.
Pnömatik Tybe sisteminde hızlı bağlantı pnömatik tüp bağlantı parçaları kullanılır
Çeşitli tiplerde pnömatik tüp bağlantı parçaları, pnömatik tüp sistemindeki tüm neeedleri karşılayabilir
Takıldıktan sonra bile, tüpün yönü serbestçe değiştirilebilir
Nikel kaplamalı pirinç gövde korozyona dayanıklı ve kirletme önleyicidir
Tüm R ve NPT dişleri tutkalının sızdırmazlık etkisi vardır.
Tüm düz iplikler standart o halkalardır.
1. Hortumun son kesitinin dikey olduğunu doğrulamak için, hortumun dış çevresinde çizikler yok. Hortum eliptik değildir.
2. Hortumun hortum ucuna yerleştirildiğini doğruladığınızdan emin olun. Akılda hava sızıntısı var.
3. Hortum yerleştirildikten sonra hortumun çekilmeyeceğini onayladığınızdan emin olun.
1. Tüpün bağlantısını kesmeden önce, tüp içindeki basıncın "0" olduğunu doğruladığınızdan emin olun.
2. Serbest bırakma halkasına eşit olarak bastırın ve tüpü dışarı çekin. Serbest bırakma halkası yerine basılmazsa, tüp muhtemelen çıkarılmaz veya süzülebilir. Tüp kalıntıları tüp bağlantı içinde kalabilir.
|
İplik türü |
İplik kodu |
İplik Formu |
İplik açısı (α) |
Eşleşen tip |
Standartlar |
Standart kod |
Standart organizasyon |
|
BSPP (silindirik, sızdırmaz olmayan) |
G |
İç/dış |
55 ° |
Paralel/paralel |
ISO 228-1 2003 |
ISO |
ISO - Uluslararası Standardizasyon Örgütü |
|
|
BSPP |
İç/dış |
55 ° |
Paralel/paralel |
GB/T 7307 2001 |
GB |
SAC - Çin'in standardizasyon yönetimi |
|
|
PF |
İç/dış |
55 ° |
Paralel/paralel |
BS 228-1 2003 |
BS |
BSI - İngiliz Standartları Kurumu |
|
|
|
|
|
|
JIS B 0202 |
O |
JISC - Japon Endüstriyel Standartlar Komitesi |
|
|
|
|
|
|
KS B 0221 |
KS |
Kats - Koreli Teknoloji ve Standartlar Ajansı |
|
BSPT (konik, sızdırmazlık) |
RP |
Dahili |
55 ° |
Konik/paralel |
ISO 7-1 |
ISO |
ISO - Uluslararası Standardizasyon Örgütü |
|
|
RC |
Dahili |
|
Konik/paralel |
GB/T 7306-1987 |
GB |
SAC - Çin'in standardizasyon yönetimi |
|
|
R |
Harici |
|
Konik/paralel |
BS 21 1985 |
BS |
BSI - İngiliz Standartları Kurumu |
|
|
BSPT |
İç/dış |
55 ° |
Konik/konik |
JIS B 0203 |
O |
JISC - Japon Endüstriyel Standartlar Komitesi |
|
|
PT |
İç/dış |
|
Konik/konik |
KS B 0222 |
KS |
Kats - Koreli Teknoloji ve Standartlar Ajansı |
|
NPSC (Amerikan Dahili) |
NPSC |
Dahili |
60 ° |
Konik/paralel |
ANSI B1.20.1-1983 |
ANSI |
ANSI - Amerikan Ulusal Standartlar Enstitüsü |
|
|
|
|
|
|
GB/T 12716-2002M |
GB |
SAC - Çin'in standardizasyon yönetimi |
|
NPT (Amerikan konik) |
Npt |
İç/dış |
60 ° |
Konik/konik |
ANSI B1.20.1-1983 |
ANSI |
ANSI - Amerikan Ulusal Standartlar Enstitüsü |
|
|
|
|
|
|
GB/T 12716-2002M |
GB |
SAC - Çin'in standardizasyon yönetimi |
|
Metrik iplik |
M |
İç/dış |
60 ° |
Paralel/paralel |
ISO 261-1998 |
ISO |
ISO - Uluslararası Standardizasyon Örgütü |
|
|
|
|
|
|
GB/T 1193-2003 |
GB |
SAC - Çin'in standardizasyon yönetimi |
