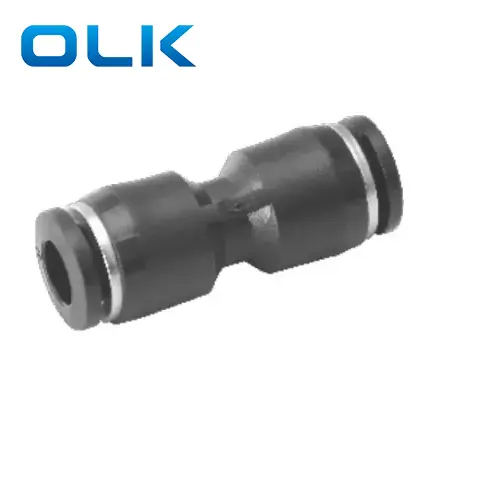

PU Birliği Tüp Bağlantısındaki Düz İtme, pnömatik sistemlerde PU (poliüretan) boru ile kullanılmak üzere itme konnektörleri tasarımıdır.
Hızlı kurulum, güçlü sızdırmazlık ve kolay sökme sunarlar, bu da onları hava aletleri, silindirler ve otomasyon ekipmanı için ideal hale getirir.
Düz, dirsek, tişört ve bölme gibi çeşitli tiplerde, çok çeşitli uygulamalara uyacak farklı iplik boyutlarına sahip.
|
Sipariş Kodu |
|||
|
Pu |
8 |
- |
01 |
|
Model |
Tüp Boyutu (Metrik) |
|
Tüp Boyutu (Metrik) |
|
PU Serisi Takma |
4: 4mm |
|
4: 4mm |
|
|
6: 6mm |
|
6: 6mm |
|
|
8: 8mm |
|
8: 8mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12mm |
|
12: 12mm |
|
|
14: 14mm |
|
14: 14mm |
|
|
16: 16mm |
|
16: 16mm |
|
Sıvı |
Hava/su (koşullu)/vakum |
|
İşletme baskısı |
0-1.0mpa |
|
Vakum basıncı |
-100kpa (10 Torr) |
|
Çalışma sıcaklığı |
-10-60 ℃ |
|
Malzeme |
Naylon (PA), Poliüretan (PU) |
|

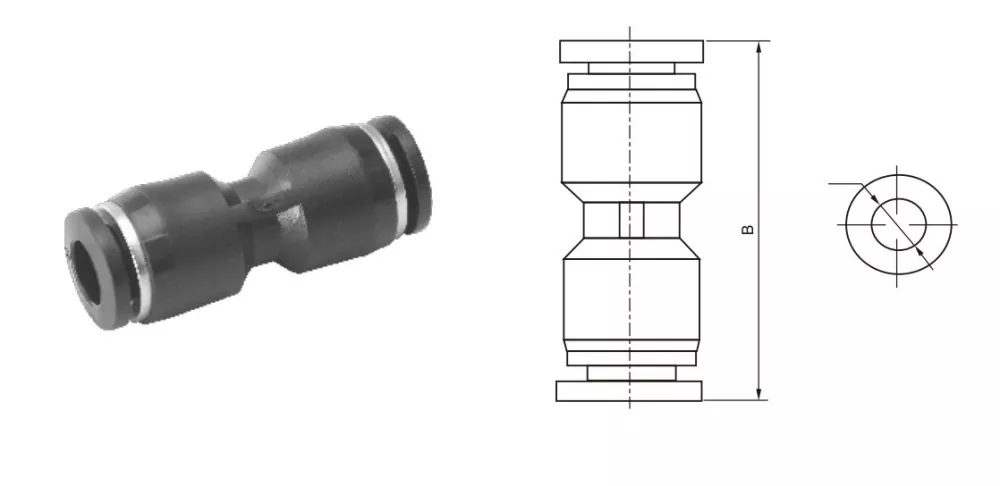

İnç tüp bağlantı |
Metrik Tüp Takma |
FD1 |
B |
|
P5 / 32 |
PU-4 |
4 |
32.5 |
|
PU1/4 |
PU-6 |
6 |
35.5 |
|
P5 / 16 |
PU-8 |
8 |
38 |
|
PU3/8 |
PU-10 |
10 |
47 |
|
PU1/2 |
PU-12 |
12 |
47.5 |
|
|
PU-14 |
14 |
47.5 |
|
|
PU-16 |
16 |
67 |
|
Ortak İmparatorluk İplik Boyutu Dönüşüm Referansı |
||
|
Emperyal boyut |
Yaklaşık. Metrik (mm) |
Dönüşüm formülü |
|
1/8 |
3.2mm |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3.97mm |
5 ÷ 32 × 25.4 = 3.97 |
|
1/4 |
6.35mm |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94mm |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9.53mm |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12.7mm |
1 ÷ 2 × 25.4 = 12.7 |
PU bağlantı parçaları ve PG bağlantı parçaları arasındaki fark?

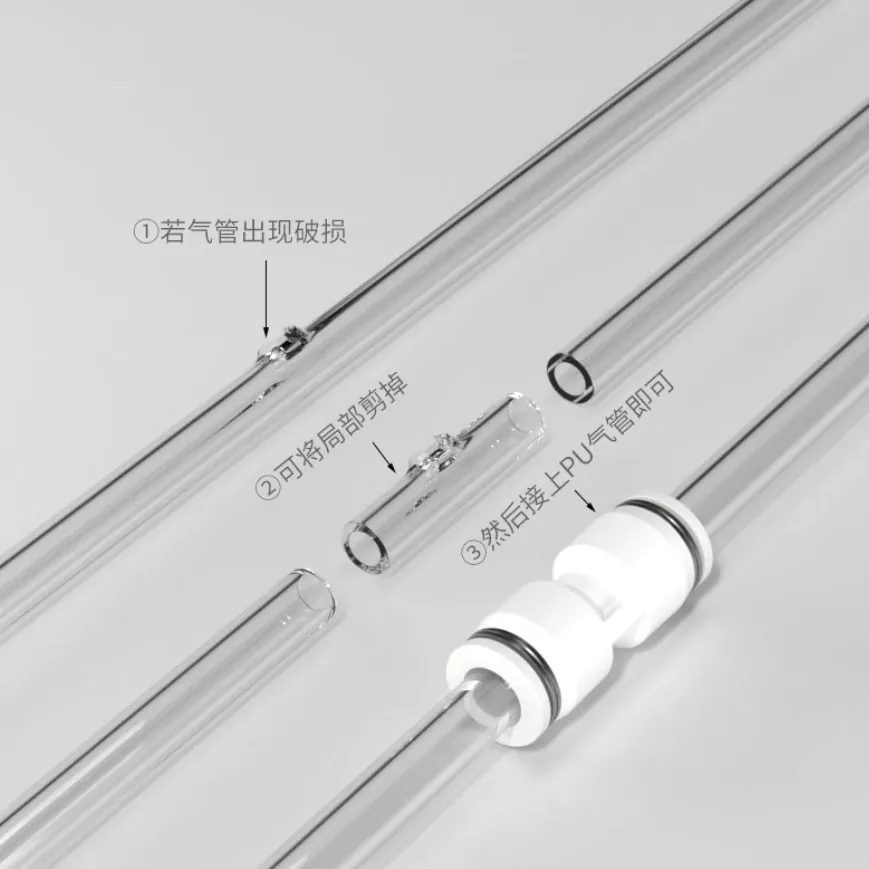

PU, her iki tarafta da aynı hava hortumunu bağlar, PG hava hortumunu her iki tarafta farklı çaplarla bağlar
