Mekanik düğme kontrol vanamız, sıvı akış hızları üzerinde hassas kontrol sağlar, bu da hassas sıvı kontrolü gerektiren uygulamalar için ideal bir seçimdir. Valf, sıvı akış hızlarını ayarlamak için güvenilir ve kullanımı kolay bir arayüz sunan mekanik bir düğme kontrolüne sahiptir.
Mekanik kontrol yönlü valfi, bir elektrik sinyaline ihtiyaç duymayan bir valf türüdür. Ancak makarayı kontrol etmek için mekanik kuvvete dayanır. Çalışma eylem moduna göre, temel tip, doğrudan etkili tip, silindir tipi, yanal silindir tipi, kol silindir tipi, ayarlanabilir çubuk tipi, ayarlanabilir kol silindir tipi ve tür yoluyla sınıflandırılabilir. Yaygın olarak sürekli operasyonlarda, yüksek otomatik ekipmanlarda ve üretim hattı makinelerinin eylemlerini sınırlar.
|
Sembol |
Valf tipi |
Çalışma yöntemi |
Özellikler |
Başvuru |
OLK Mekanik Valf Modeli |
|
|

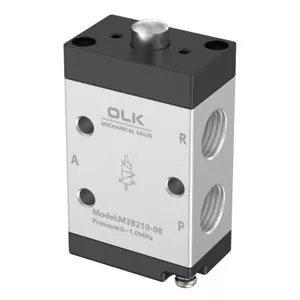

Temel Tip Mekanik Valf |
Harici bir kuvvet olmadığında valf çekirdeğini sıfırlayın; Push çubuğu harici kuvvet tarafından basıldığında, itme çubuğu valf çekirdeğini temas eder ve R bağlantı noktasını kapatır ve ardından P-A'yı bağlı hale getirmek için valf çekirdeğini iter |
Basit işlem, geçiş yapmak için itin, sıfırlamak için serbest bırakın |
Ekipman inç, manuel kontrol ve basit sınır anahtarı için yaygın olarak kullanılır |
JMJ -00, JM322, MV522, MV322, MOV321, CM3B, VM131-01-00, VM133-M5-001, VM230-02-00, VM430-01-00, S3B-M5, S3B-06, M3B-M5, S3B-06, M3B-210, M3B-110-06, M3B-20, M3B-110-06, M3B-110, M3B-210, M3B-110, M3B-210-08, M5B-110-06, M5B-210-06, M5B-210-08, XQ250610, XQ230610, XQ250410, XQ230410, |
|
|

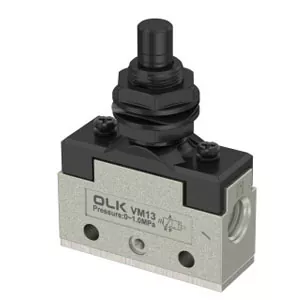

Düz piston |
Makarada doğrudan güç |
Yüksek eksenel kuvvete dayanamıyor |
· İş parçası yukarıdan aşağıya düştüğünde tetiklenir.
· Dikey kaldırma mekanizması bitiş konumunu tespit eder. · Üst sınır algılama. |
VM130-01-05, VM132-M5-05 |
|
|

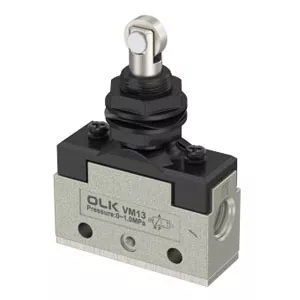

RollerplungerMekanik Valf |
Valfin itme çubuğunun üstüne bir silindir eklenir. Çarpışma bloğunun silindir boyunca teğetsel olarak temas etmesi ve ardından silindir kuvveti itme çubuğuna iletir |
Ayarlanabilir silindir kolu esnek tetik açısı ve güçlü uyarlanabilirlik ile silindir kol valfi. Makaradaki kuvveti azaltır, valf ömrünü uzatır, daha güvenilir |
Hat, otomatik takım, silindir strok algılama ve sınır kontrolü için yaygın olarak kullanılır. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|

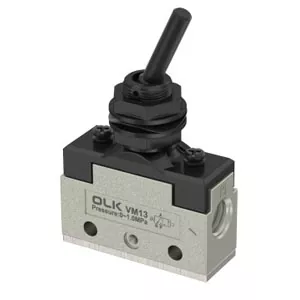

Kol tipi valfi geçiş |
Valf çekirdeğini iki konum arasında değiştirmek için Leverleft'i ve sağa doğru çekin, böylece açma/tersine dönme farkına varmak için |
Sık anahtarlama için kol tasarımını değiştirin |
Manuel Anahtarlama Silindir Eylemi için Pnömatik Takım Armatürü, Küçük Üretim Ekipmanları, Ekipman Alanlama Sahnesi, |
CM3Y-06, VM130-01-08 |
|
|

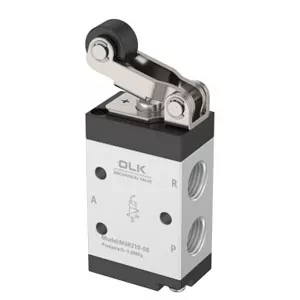

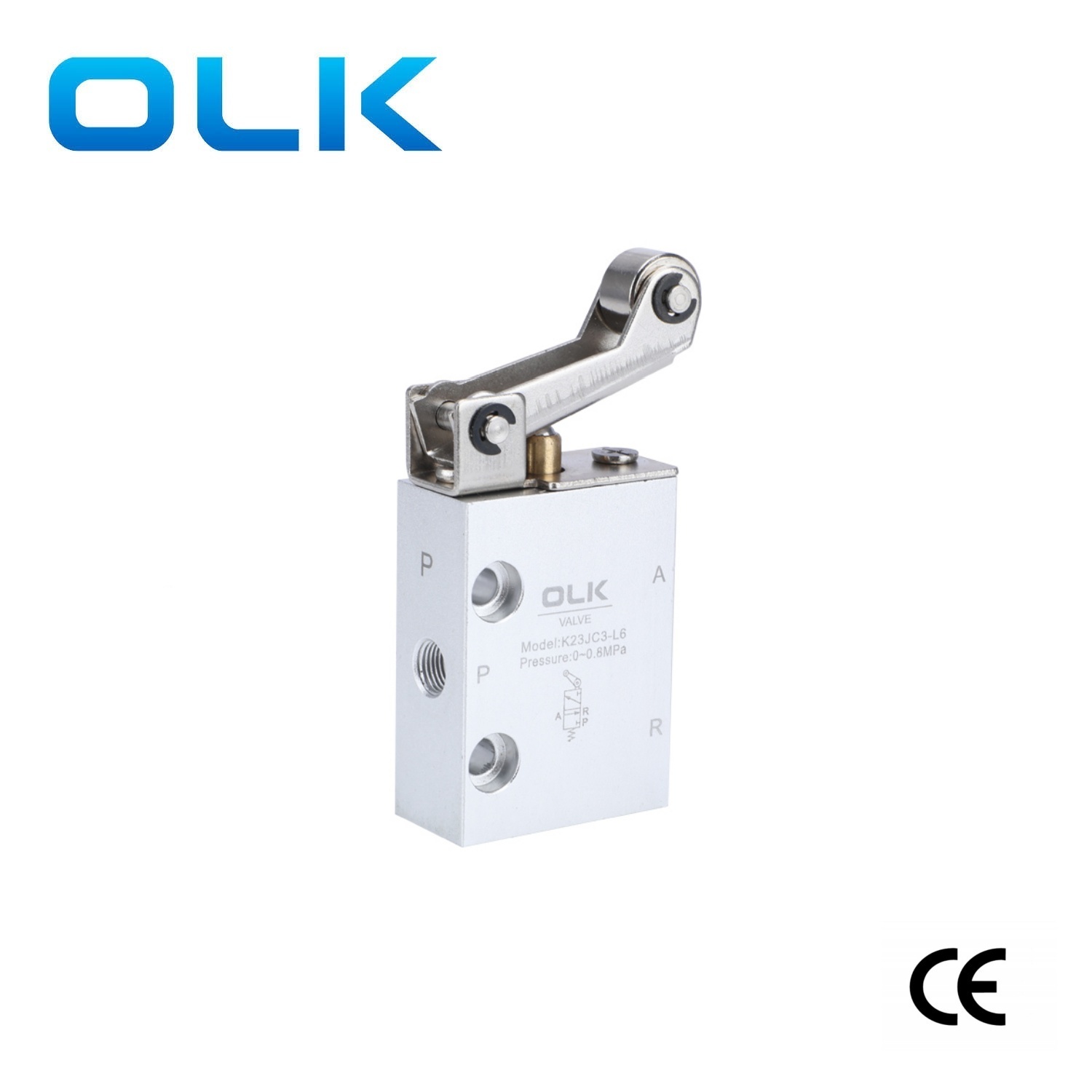

Rulo kolu mekanik valf |
İtme çubuğunun aşağı doğru basıncını arttırmak için kolu kullanın |
İki yönlü tetikleyici: Silindir valf gövdesinin üstünde bulunur ve her iki taraftaki mekanik hareket valfi tetikleyebilir. Pistonlama hareketi için uygun: özellikle doğrusal slayt tablosu ve her iki ucu da pistonlama hareketi sırasında sinyalleri tetiklemek için uygundur. |
Üretim hattının seyahat sınırı, otomatik pistonlu tespit ve mekanik bağlantı. |
JMJ-07, JM322R (JM-07), MV522R (MV-09), MV322R, MOV321R (MOV-02), CM3R, VM131-01-01-01 1, VM133-M5-01, SM230-01-01, VM430-01, S3R. S3R-06, S3R-08, M3R-110-06, M3R- 210-06, M3R-210-08, M5R-21-08, K23JC3-L6, XQ250612, XQ23 0612, XQ250412, XQ23 0612, XQ250412, XQ23, XQ22, XQ22, XQ23, XQ23, XQ230, XQ23, XQ25012, XQ23, XQ230, XQ23, XQ25012 S3R-06, S3R-08, M3L-110-06, M3-210-06, M3L-2110-0 |
|
|

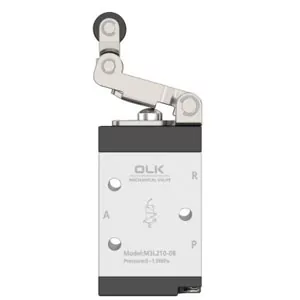

Tek yönlü silindir kol tipi mekanik valf |
Mekanik çarpışma bloğu ilerlediğinde, valf çekirdeği aşağı bastırılır. Çarpışma bloğu silindirden geçer ve valf çekirdeği yay kuvveti tarafından geri döner. Çarpışma bloğu geri döndüğünde, kafadaki küçük kol bükülebilir, valf çekirdeği silindir döndüğünde hareket etmez ve valf tersine dönmez. |
Valfın çıkış darbesi sinyali, döngü basitleştirmek için döngüdeki engel sinyalini ortadan kaldırmak için kullanılır |
· Hareket yönünü sınırlamak için düzenlemeler, ör. iş parçasının tetiği yalnızca bir yöne itmesine izin verir.
· Ters hareket durumunda tetiklemeyi önlemek için otomatik besleme sistemi.
· Güvenlik Kontrolü Yanlış operasyon riskini azaltmak için yerler. |
JMJ-08L, JM-08L, MV522L, MV322L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02S, VM430-01-02S, S 3L-M5, S3L-06, S3L-08, M3L-1110-06, M3L-210-06, M3L-210-08, M5L-110-06, M5L-210-06, M5L-210-08, |
OLK, en geniş mekanik valf yelpazesine ve hızlı teslimat için büyük stoklara sahip Çinli bir pnömatik üreticidir. 22 yıllık teknik deneyim ile OLK ekibi OEM/ODM hizmeti sunmaktadır. Valf gövdelerini özelleştirebilir, farklı düğme seçenekleri sunabilir ve daha rafine bir markalama için UV lazer logo işaretleme ekleyebiliriz.
· Mekanik bir valf kullanıldığında, çarpışma bloğunun temas yüzeyi ve silindir 30 ° veya 45 ° eğim açısına sahiptir. Çarpışma bloğunun maksimum hızı, gözlemlenecek farklı çalışma mekanizmaları için farklıdır.
· Silindir bloğunun mekanik valfe basma süresi, mekanik valfin anahtarlama süresini aşmalıdır, böylece silindir hızı çok hızlı olamaz; Çok hızlıysa, çarpışma bloğunun uzunluğu artırılmalıdır.
· Mekanik valfleri durdurma olarak kullanmayın.
