AIRTAC TİP M5 serisi 5/2 yollu mekanik düğmeli valf, OLK pnömatik şirketi tarafından üretilmiştir.M5 mekanik valf, kayan bir sütun yapısıdır.Vana gövdesi üzerinde bulunan egzoz portları.M5 düğme valfinin, gürültüyü ve kirliliği azaltmak için susturucunun montajı daha kolay olacaktır. .M5 Serisi Mekanik Düğme Kontrol Vanası 5 Yollu, M5-210 ise G1/8 ve G1/4 arayüz dişleri sunar.
sembol:
Sipariş kodu
M5
ÖĞLEDEN SONRA
210
06
R
Düğme türü
Kod
LİMAN BOYUTU
Düğme rengi
M5:M tipi
B:Temel Tip (M5B)
110:110 serisi tek kontrol
100:06:G/18
PL:KIRMIZI
C:Uzun Saplı Tip (M5C)
210:210 serisi tek kontrol
200:06:G1/8
PP/PF/PM/HS:KIRMIZI,YEŞİL,SİYAH
D:Kısa Saplı Tip (M5D)
200:08G1/4
R:Makaralı Kol Tipi (M5R)
L:Tek Yönlü Makaralı Kol Tipi (M5L)
Y: Külbütör Tipi (M5Y)
PM: Mantar Başlıklı Buton Tipi (M5PM)
PP:Yükseltilmiş Başlıklı Buton Tipi (M5PP)
PF:Düz Başlıklı Buton Tipi (M5PF)
PL:Acil Durdurma Darbe Buton Tipi (M5PL)
HS:Seçici Tipi (M5HS)

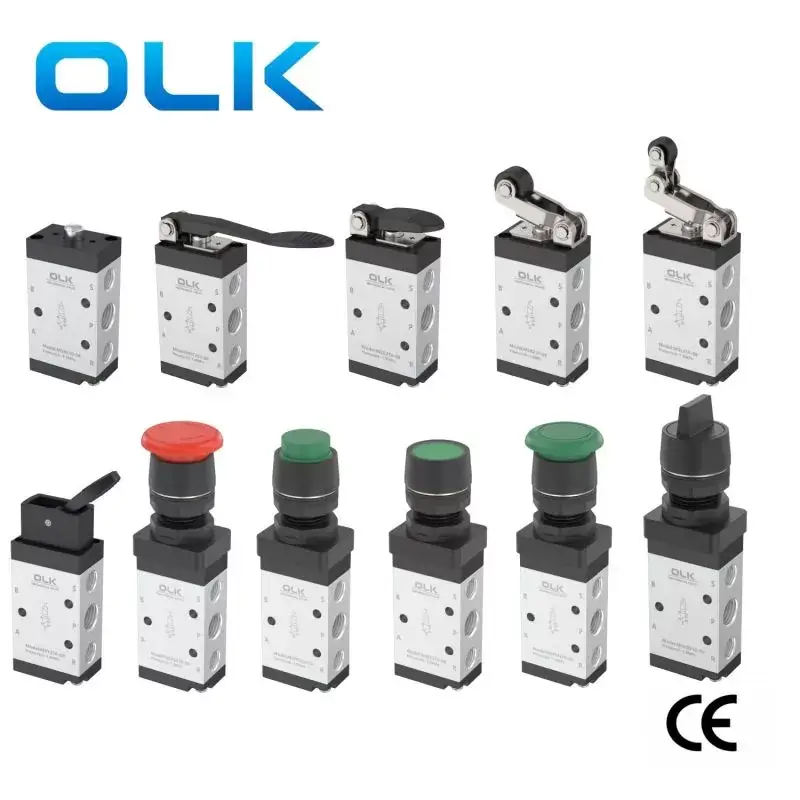

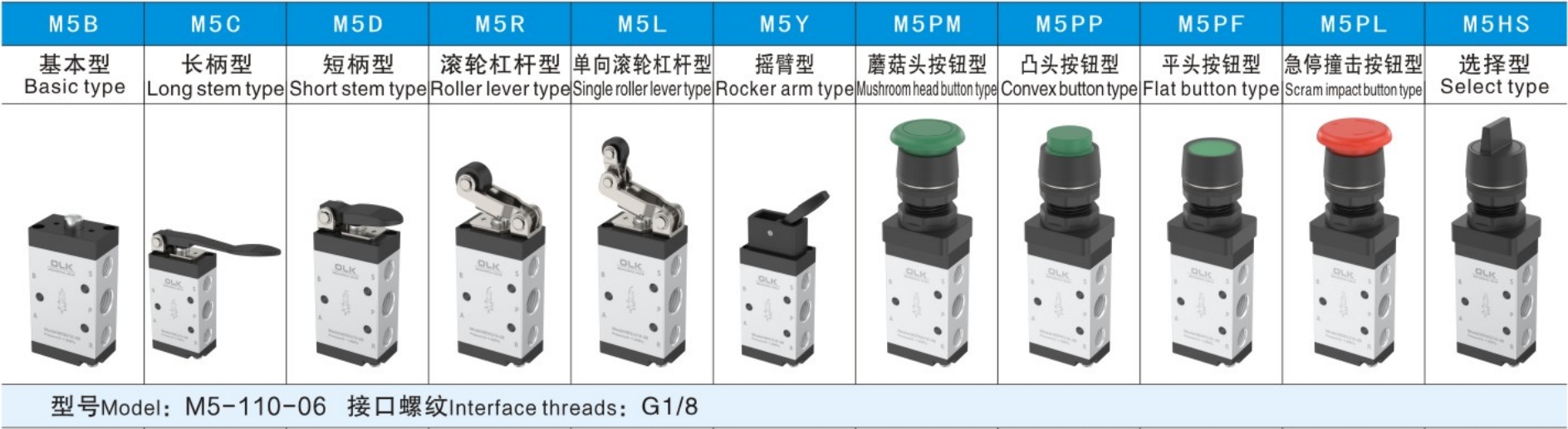

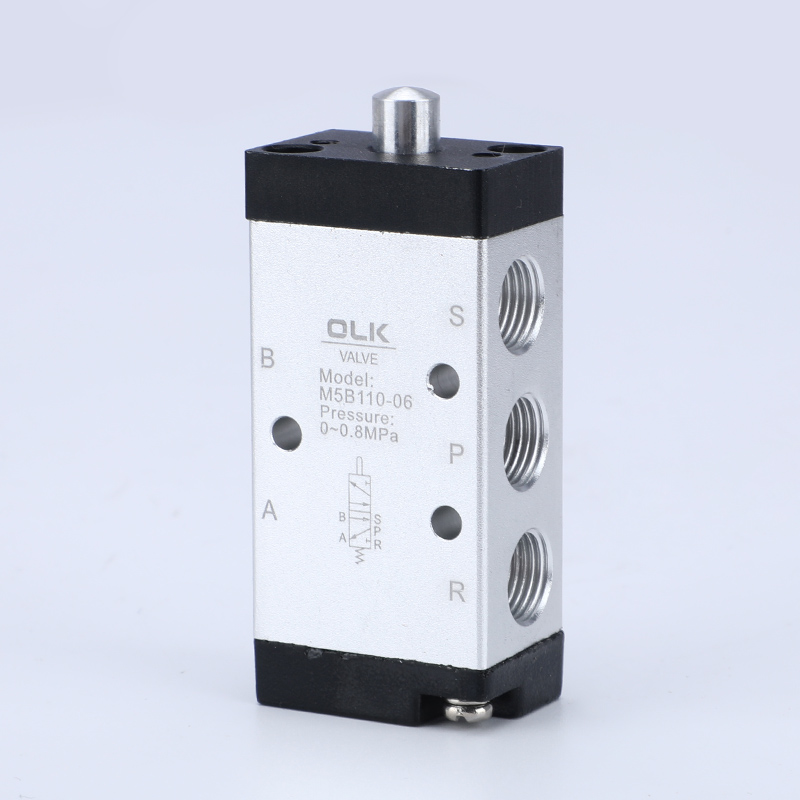

- Temel Tip (M5B)

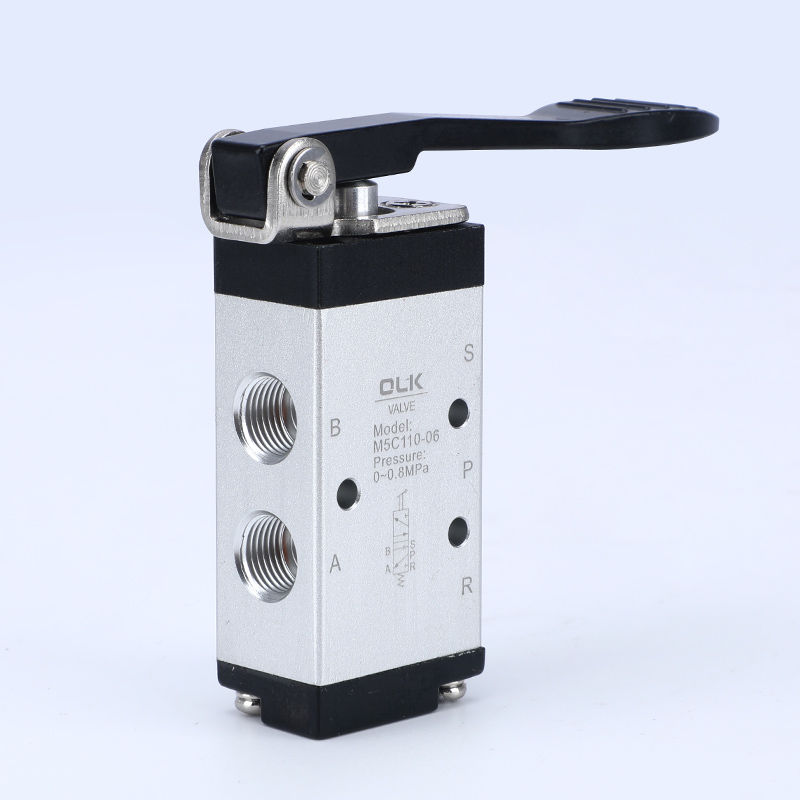

- Uzun Saplı Tip (M5C)
- Kısa Saplı Tip (M5D)

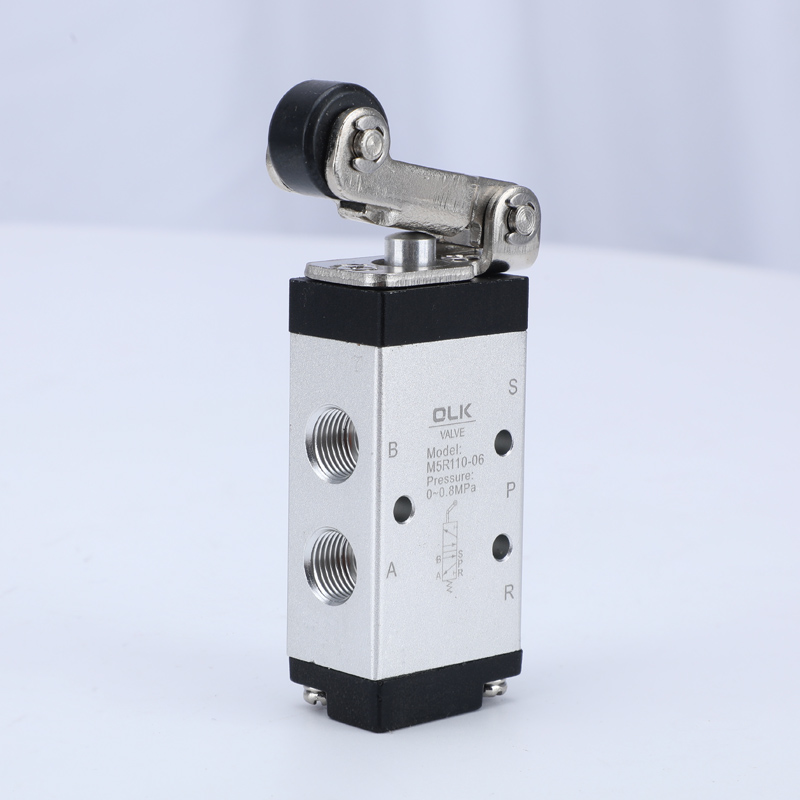

- Makaralı Kol Tipi (M5R)
- Tek Yönlü Makaralı Kol Tipi (M5L)

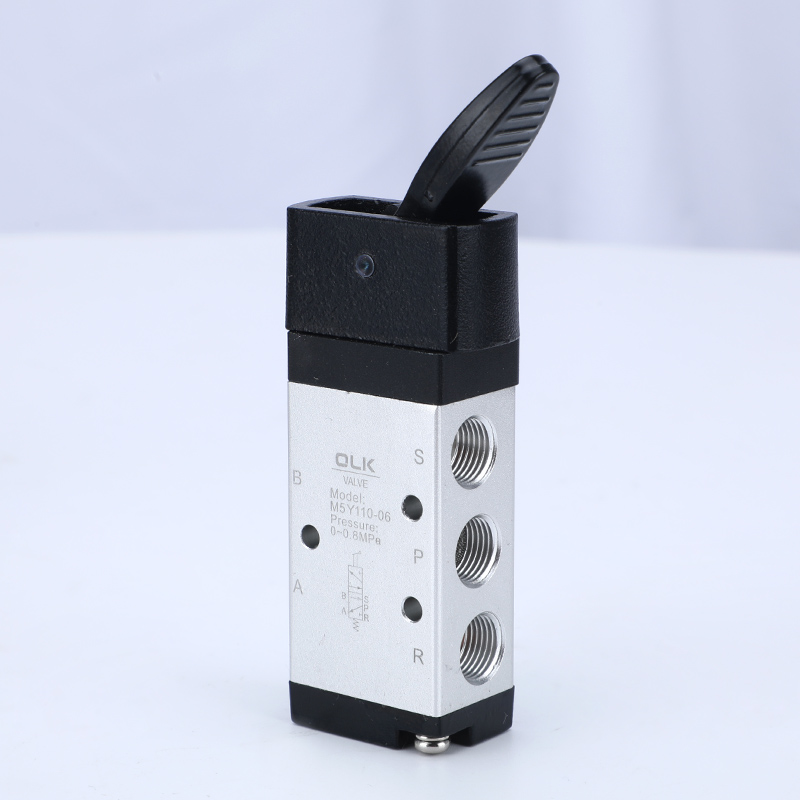

- Külbütör Tipi (M5Y)

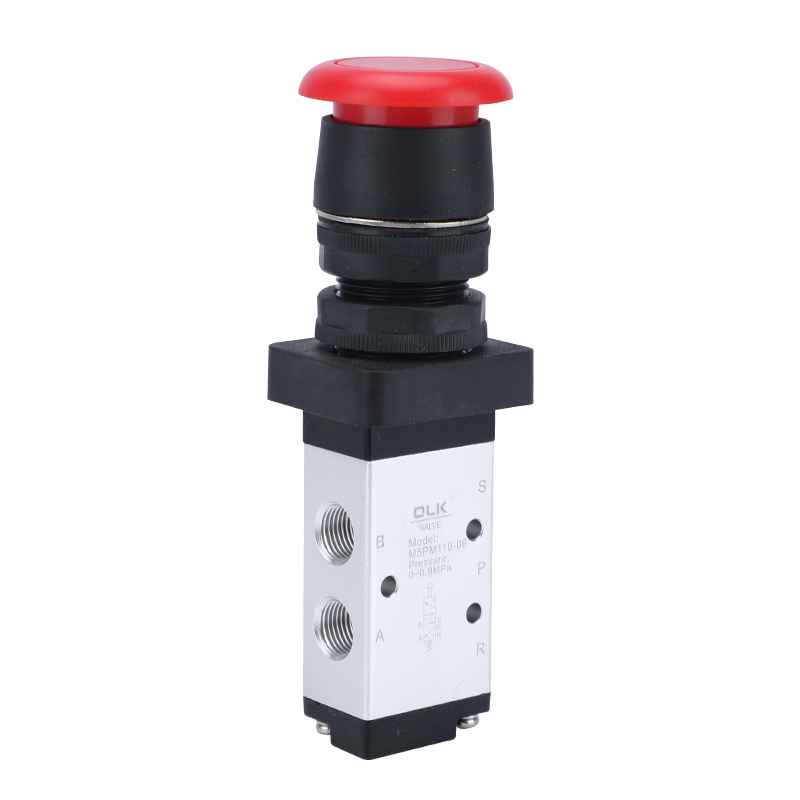

- Mantar Başlıklı Buton Tipi (M5PM)

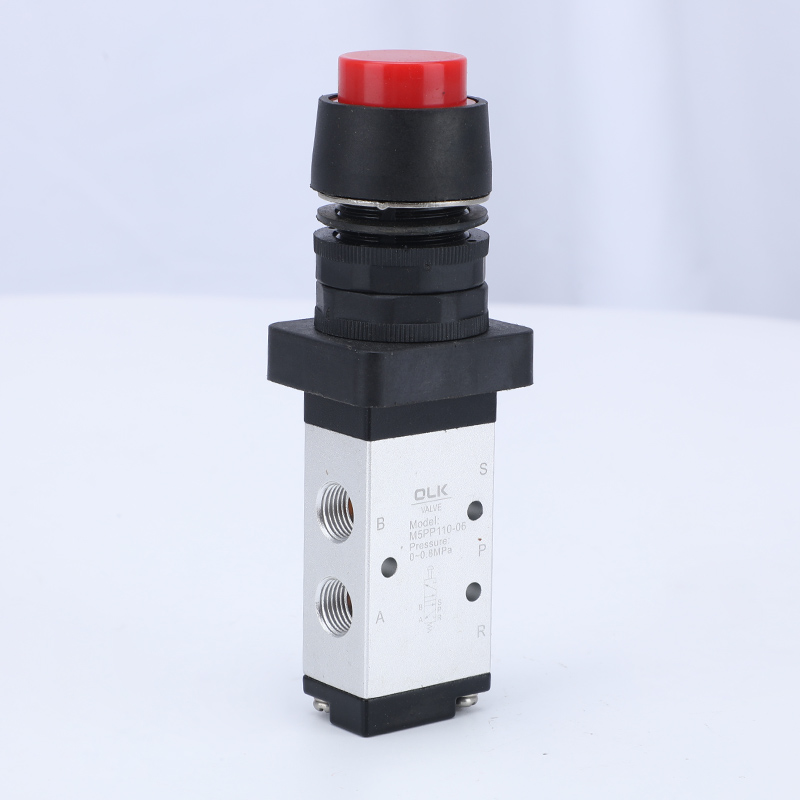

- Yükseltilmiş Başlıklı Buton Tipi (M5PP)

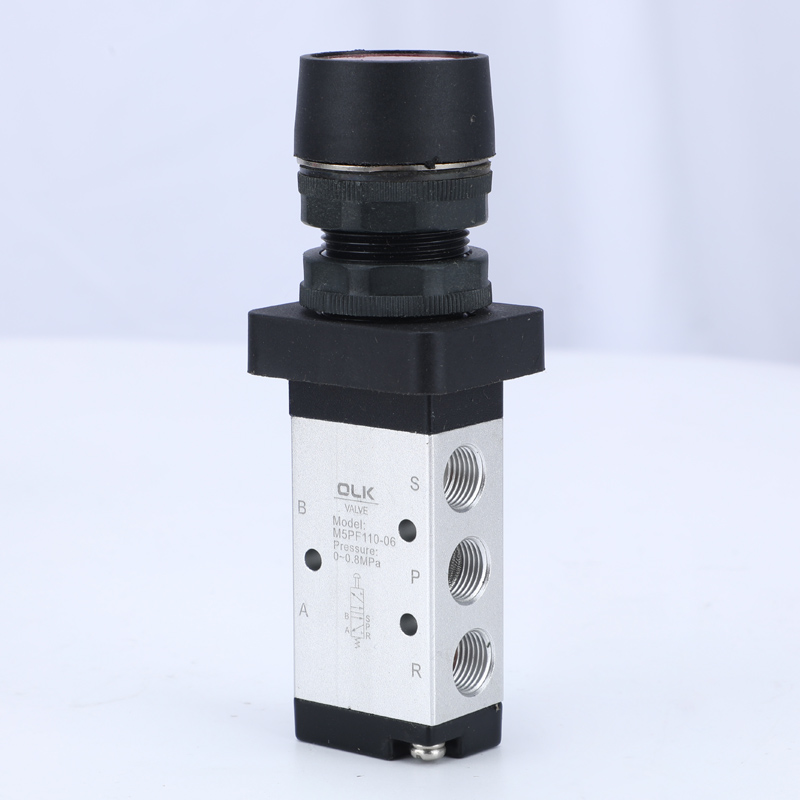

- Düz Başlıklı Buton Tipi (M5PF)
- Acil Durdurma Darbe Buton Tipi (M5PL)

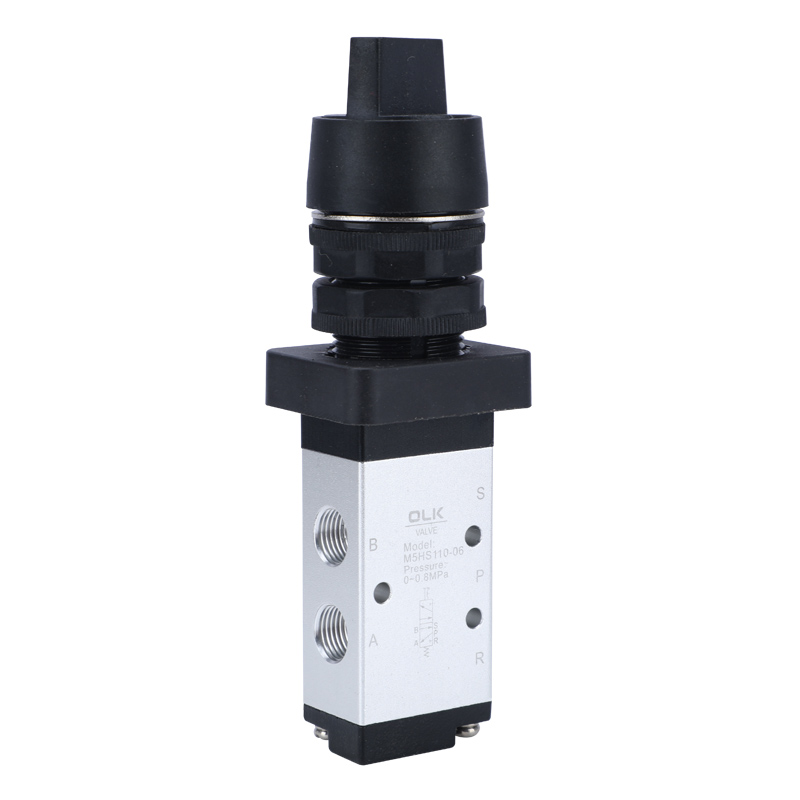

- Seçici Tipi (M5HS)
PM, PP ve PF türleri için seçilebilecek üç düğme rengi vardır: kırmızı, yeşil ve siyah.
1. Egzoz portları gövde üzerinde yer almakta olup, gürültüyü ve kirliliği azaltmak amacıyla susturucuların kurulumunu kolaylaştırır.
2. M5B, M5R, M5L serileri, konum algılama veya strok anahtarlarına uygun, harici mekanizmalar tarafından sağlanan anahtarlama için harici kuvvetler gerektirir.
3. M5C,M5D, M5Y,M5PF,M5PM,M5PP,M5PL,M5HS serisi, farklı koşullar altında kolaylık sağlamak için çeşitli yapısal kontrol kafaları ile manuel olarak çalıştırılır.

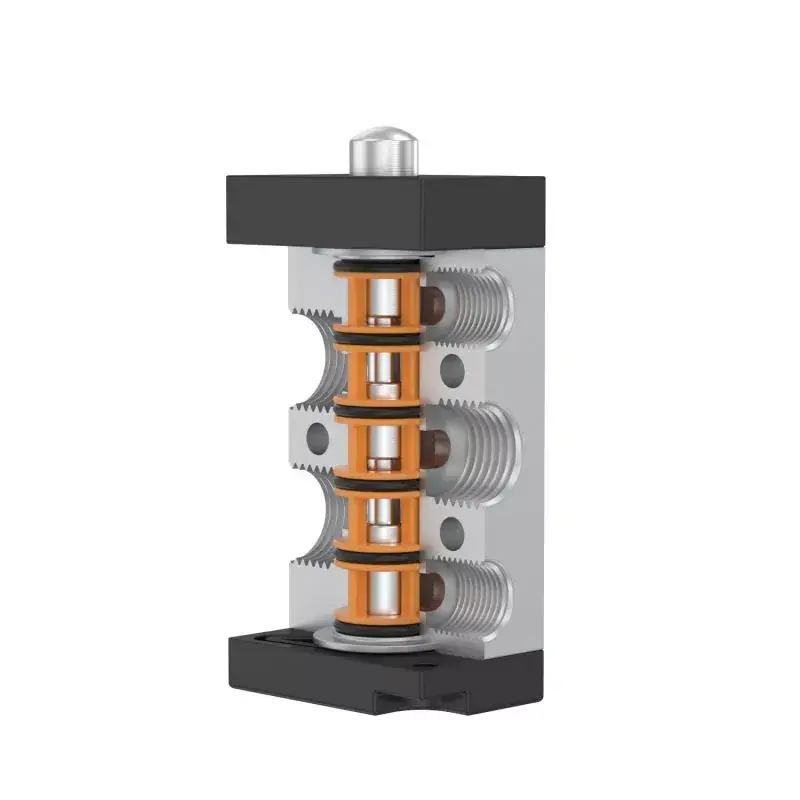

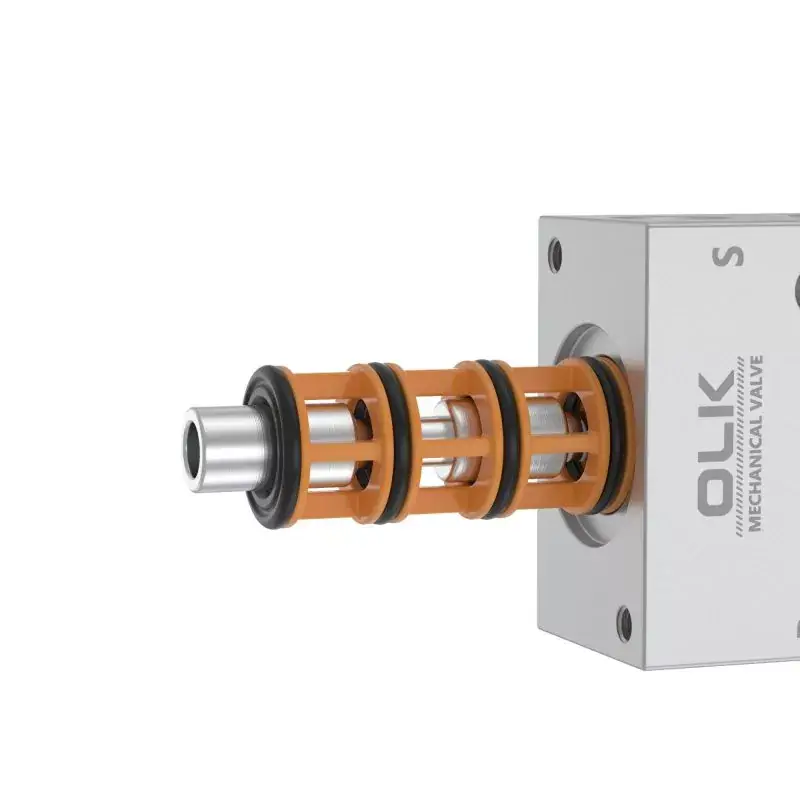

4. Kayar kolon yapısı, çalışma basıncından etkilenmeyen kontrol kuvveti (yani geri basınç etkisi yok), iyi sızdırmazlık için iç halka contası, esnek anahtarlama.
5. Yağlama gerektirmez.
6. Kolay kullanım için çoklu konum kurulumları.
7. M5C, M5D, M5Y, M5R, M5L serisi kontrol kafaları metalden yapılmış olup uzun ömür, daha fazla güvenilirlik ve stabilite sağlar.
|
çalışma ortamı |
Hava (40μm'nin üzerinde bir filtreden filtrelenir) |
|
Aksiyon |
Harici doğrudan etkili |
|
Bağlantı noktası çapı |
05:M5,06:G1/8,08:G1/4 |
|
pozisyon sayısı |
2 pozisyon 5 yollu |
|
yağlama |
gereksiz |
|
Çalışma basıncı aralığı MPa(psi) |
0∼1,0(~145) |
|
Garantili basınç direnci |
1,5MPa (215psi) |
|
Çalışma sıcaklığı °C |
-20∼70 |
|
Kesit alanı mm² (CV değeri) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Gövde malzemesi |
alüminyum alaşımı |
Önlemler
1) Kontrol kısmı mühendislik plastiğinden yapılmıştır ve yalnızca manuel çalıştırmaya izin verilir. Vanayı değiştirmek için metal darbesi kullanmayın.
2) M5B, M5C, M5D, M5PM, M5PF ve M5PP serileri otomatik olarak sıfırlanır. M5Y, M5HS ve M5PL manuel valfleri manuel olarak sıfırlanır. M5PL'yi hazine konumuna bastırdıktan sonra sıfırlamak için döner düğmenin döndürülmesi gerekir.
3) Ters vuruşa dikkat edin. Herhangi bir dış kuvvet vananın ters dönmesine neden olduğunda, temel ters strok, kontrol strok tablosunda belirtilen ters strok aralığını aşmamalıdır, aksi takdirde vana gövdesine zarar verecektir.
4) M5L tek yönlü makaralı valf yalnızca tek yönde geçiş yapabilir (sağdan sola doğru). Diğer yönde geçersiz darbe (soldan sağa kavisli).
5) Kontrol başlığı kombinasyonu ayrı olarak sipariş edilebilir.
