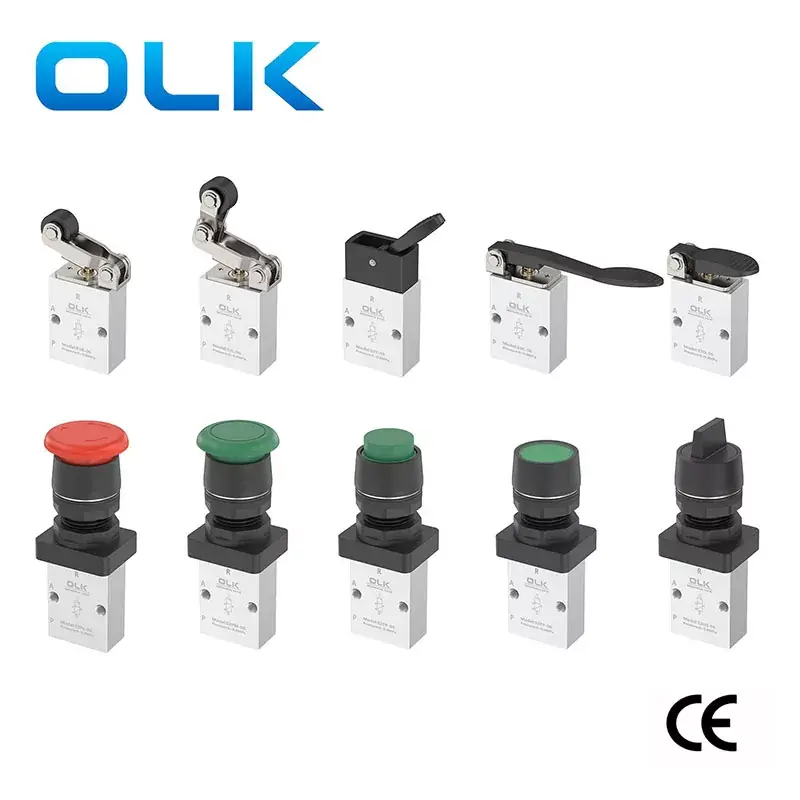

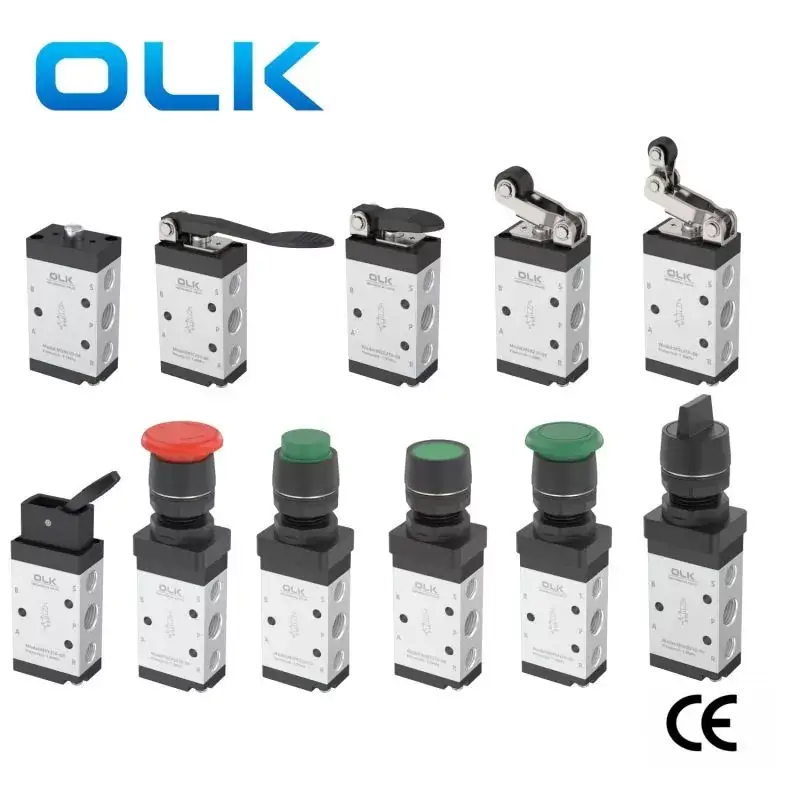

Fabrikamızdan S3 Serisi Mekanik Düğmeli Kontrol Vanası 3 Yollu satın alacağınızdan emin olabilirsiniz ve size en iyi satış sonrası hizmeti ve zamanında teslimatı sunacağız.Ouleikai (OLK), kompakt ve harici olarak kontrol edilen doğrudan etkili 3 yollu 2-yollu vanayı üretmektedir. konum S3 serisi mekanik valf. Esnek anahtarlama özelliğine sahiptir ve birden fazla konuma kurulabilir. Kurulumu çok uygundur ve yağlama gerektirmez. Kontrol kafaları hem metal hem de plastik malzemelerden mevcuttur; metal malzeme (S3C, S3D, S3Y, S3R, S3L) daha uzun ve daha güvenilir bir kullanım ömrü sunar. Mekanik valf için kontrol kafası kombinasyonları, Çin'deki OULEIKAI Fabrikasından ayrı olarak sipariş edilebilir.
OULEIKAI ESNEK ANAHTARLAMALAR3 SERİSİ Mekanik düğmeli kontrol vanası 3 yollu Ürün özellikleri
SEMBOL:

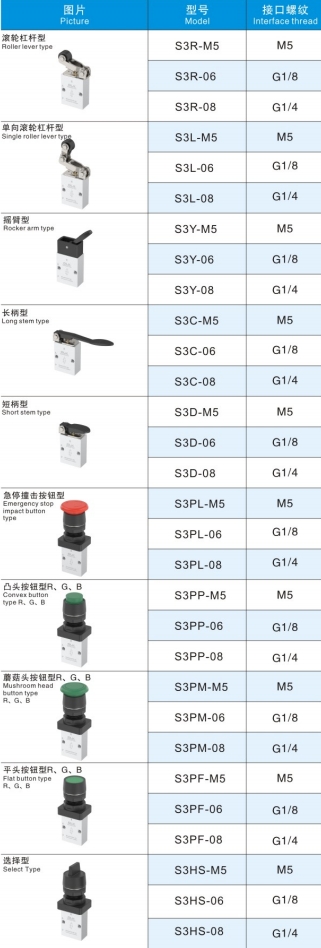

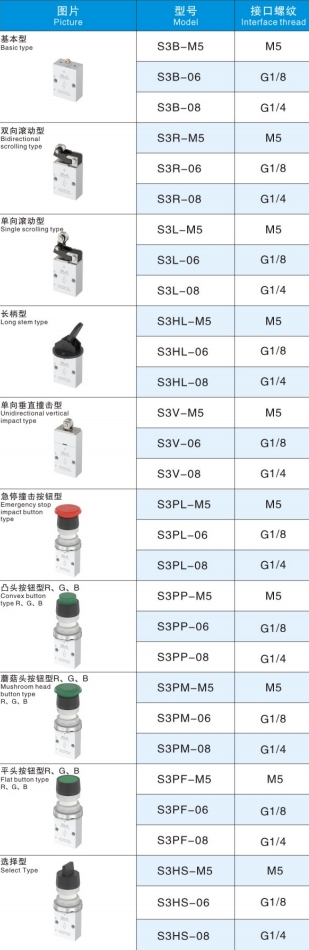

| Sipariş kodu |
|||
| S3 | ÖĞLEDEN SONRA | 06 | R |
| SERİ | KOD | LİMAN BOYUTU | DÜĞME RENGİ |
| S3 Serisi 2 konumlu 3 yollu | B:Temel Tip (M5B) |
100:06:G1/8 | PL:KIRMIZI |
|
|
C:Uzun Saplı Tip (M5C) |
200:06:G1/8 | PP/PF/PM/HS:KIRMIZI,YEŞİL,SİYAH |
|
|

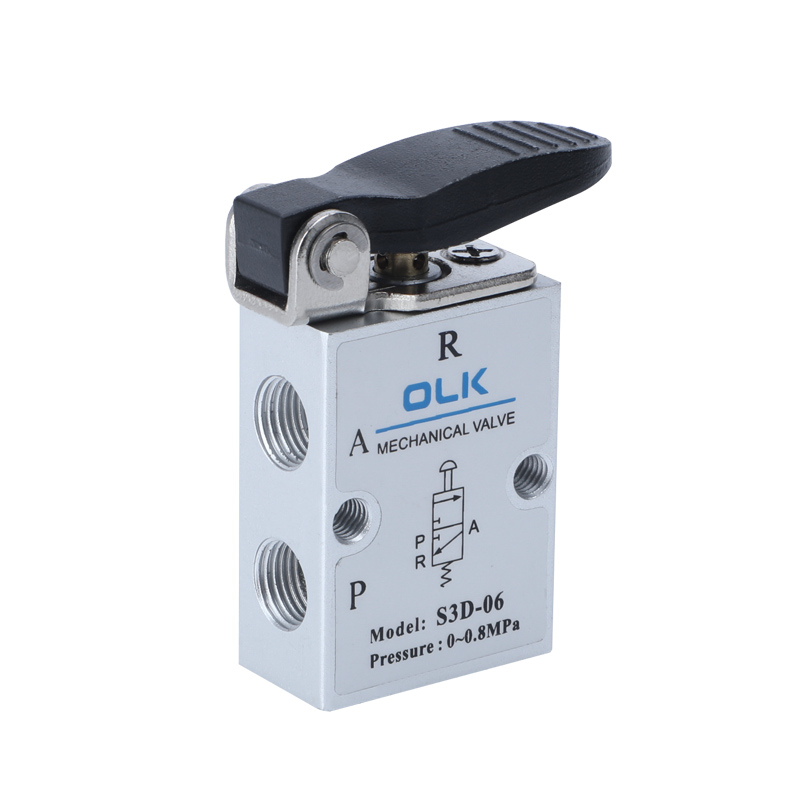

D:Kısa Saplı Tip (M5D) |
200:08:G1/4 |
|
|
|
Y: Külbütör Tipi (M5Y) |
|
|
|
|

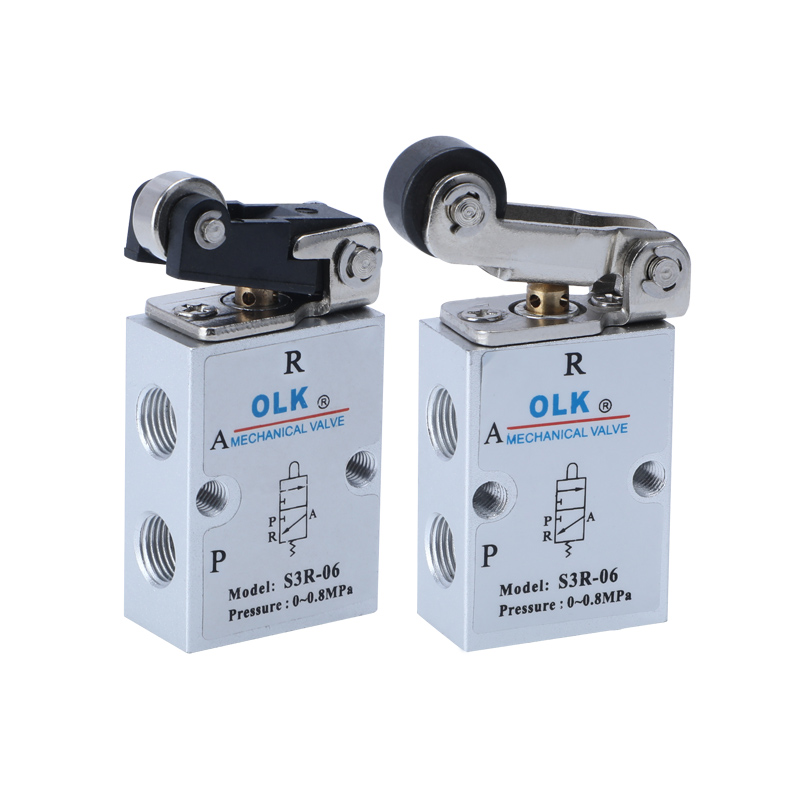

R:Makaralı Kol Tipi (M5R) |
|
|
|
|
L:Tek Yönlü Makaralı Kol Tipi (M5L) |
|
|
|
|
PL:Acil Durdurma Darbe Buton Tipi (M5PL) |
|
|
|
|
PP:Yükseltilmiş Başlıklı Buton Tipi (M5PP) |
|
|
|
|
PF:Düz Başlıklı Buton Tipi (M5PF) |
|
|
|
|
PM:Mantar Başlıklı Buton Tipi (M5PM) |
|
|
|
|
HS:Seçici Tipi (M5HS) |
|
|

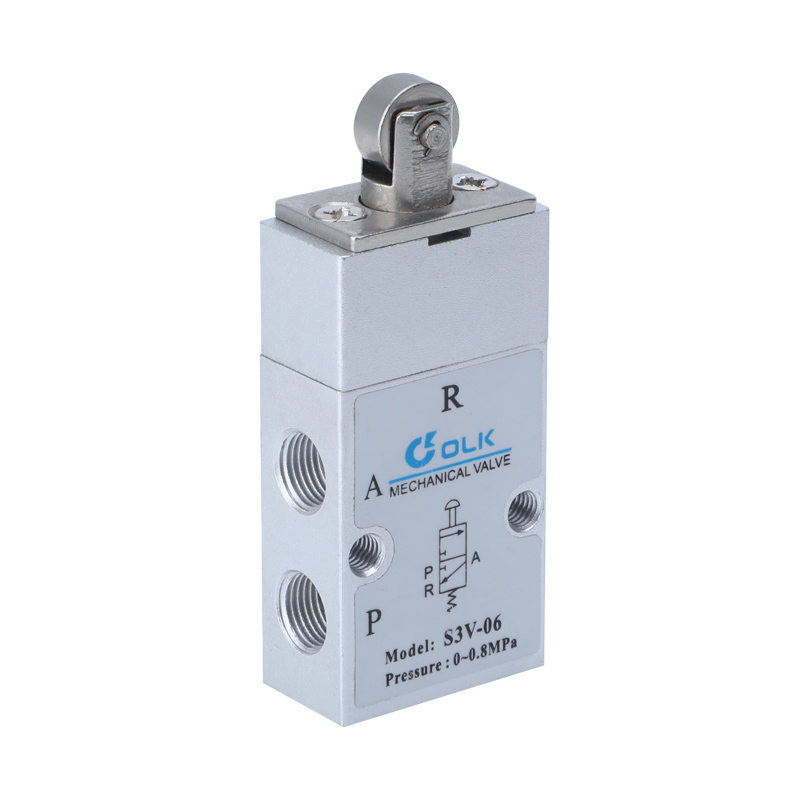

1. S3B, S3R, S3L, S3V serileri, konum algılama veya strok anahtarlarına uygun, anahtarlama için harici mekanizmalar tarafından sağlanan harici kuvvet gerektirir.
2. S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D serileri manuel olarak çalıştırılır ve farklı koşullarda rahat kullanım için çeşitli yapısal kontrol kafaları şekillerine sahiptir.
3. Mükemmel sızdırmazlık, esnek anahtarlama ve yağlama gerektirmeyen küresel vana yapısı.
4. Birden fazla montaj konumuyla kolay kurulum.
5. S3C, S3D, S3Y, S3R, S3L serisinin kontrol kafaları uzun ömür ve daha fazla güvenilirlik sağlayan metal malzemeden yapılmıştır.
|
çalışma ortamı |
Hava (40μm'nin üzerinde bir filtreden filtrelenir) |
|
Aksiyon |
Harici doğrudan etkili |
|
Bağlantı noktası çapı |
05:M5,06:G1/8,08:G1/4 |
|
pozisyon sayısı |
İki konumlu üç yollu |
|
yağlama |
gereksiz |
|
Çalışma basıncı aralığı MPa(psi) |
0∼0,8(0~114) |
|
Garantili basınç direnci |
1,5MPa (215psi) |
|
Çalışma sıcaklığı °C |
-20∼70 |
|
Kesit alanı mm² (CV değeri) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Gövde malzemesi |
alüminyum alaşımı |
1) Kontrol kısmı mühendislik plastiğinden yapılmıştır ve yalnızca elle çalıştırılmasına izin verilir. Valfi değiştirmek için metal darbe kullanmak yasaktır.
2) S3B, S3C, S3D, S3PM, S3PF, S3PP serileri otomatik olarak sıfırlanır. S3Y, S3HS, S3PL manuel valfleri manuel olarak sıfırlanır. M3PL konumuna bastıktan sonra sıfırlamak için döner düğmenin döndürülmesi gerekir.
3) Anahtarlama strokuna dikkat edin. Herhangi bir dış kuvvet vananın anahtarlamasına neden olduğunda, temel anahtarlama stroku kontrol stroku tablosunda belirtilen anahtarlama stroku aralığını aşmamalıdır, aksi takdirde vana gövdesine zarar verebilir.

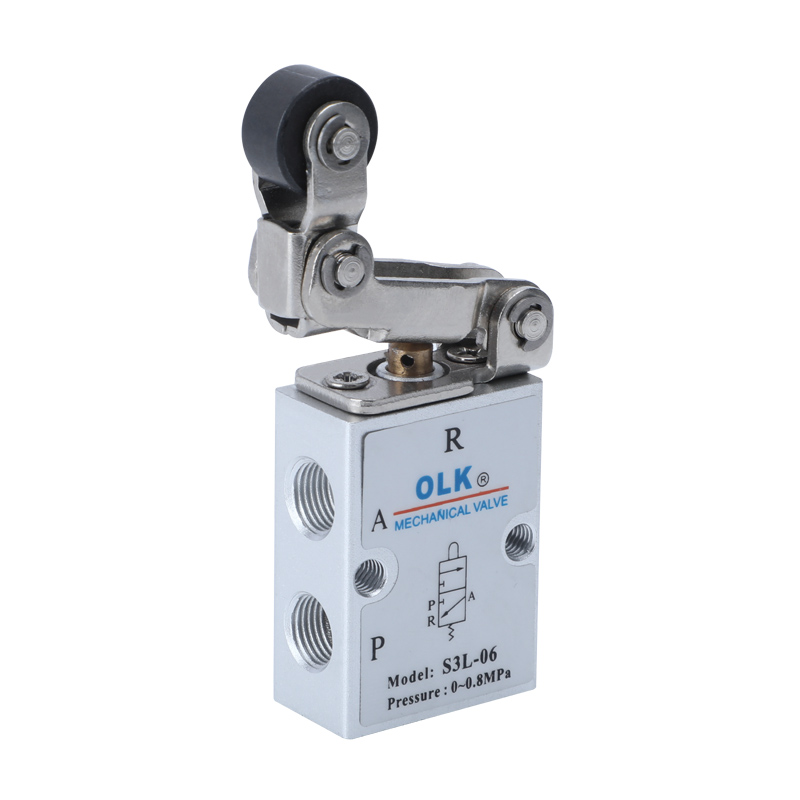

4) S3L tek yönlü makaralı valf yalnızca tek yönde (sağdan sola darbeye) geçiş yapabilir. Diğer yöndeki (soldan sağa) darbe etkisizdir.
5) Kontrol başlığı kombinasyonları ayrı olarak sipariş edilebilir.
