Ouleikai M3 serisi airtac tipi 3/2 yollu mekanik valfler, 2 çalışma durumuna ve 3 yol seçimine sahiptir. Farklı pnömatik kontrol senaryolarına uygun M3 mekanik valf. Piston tipi yapı M3 mekanik valf kontrol kuvveti, çalışma basıncından etkilenmez. Stabil, güvenilir ve dayanıklıdırlar, montaj hatları gibi otomatik üretim hatlarında pnömatik kontrol gibi uzun süreli stabil çalışma ortamları için uygundurlar. ve paketleme hatları.
Sembol:
Sipariş kodu
M3
ÖĞLEDEN SONRA
210
06
R
SERİ
Düğme türü
kod
LİMAN BOYUTU
Düğme rengi

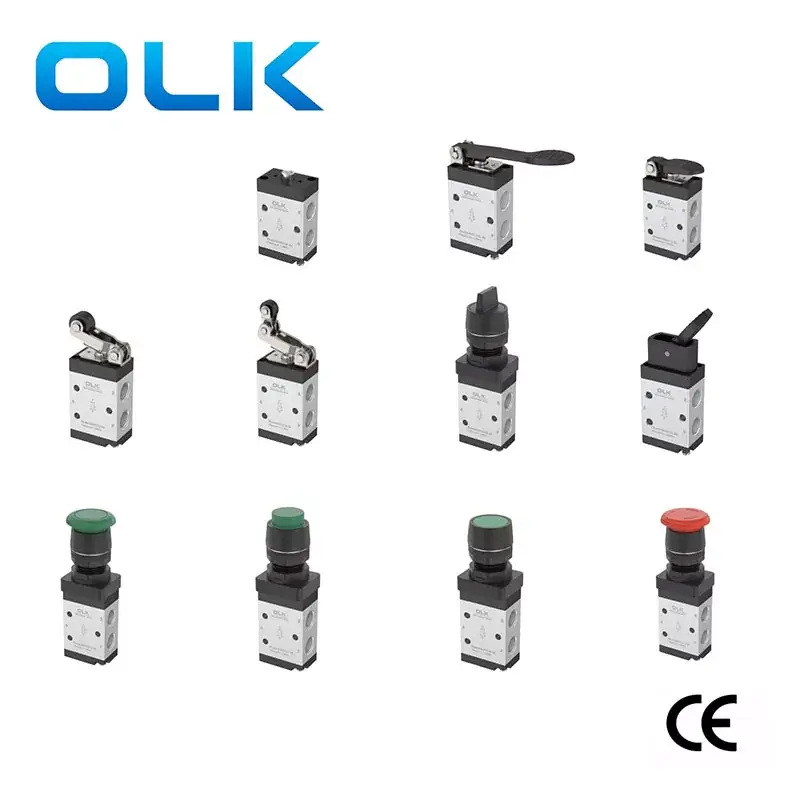

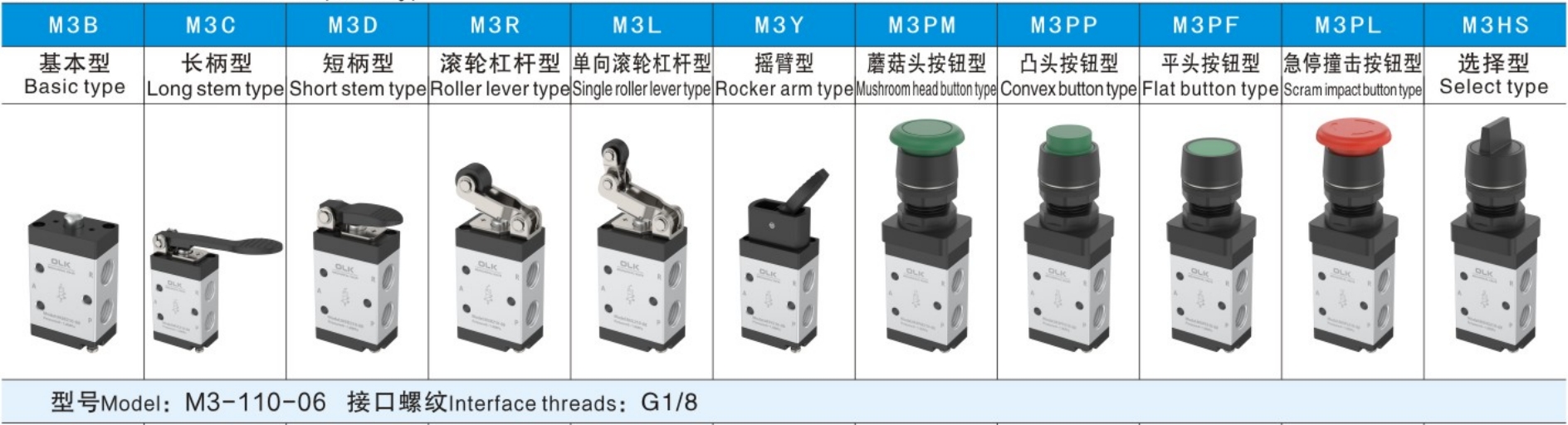

M3: M serisi 2 pozisyon 3 yollu

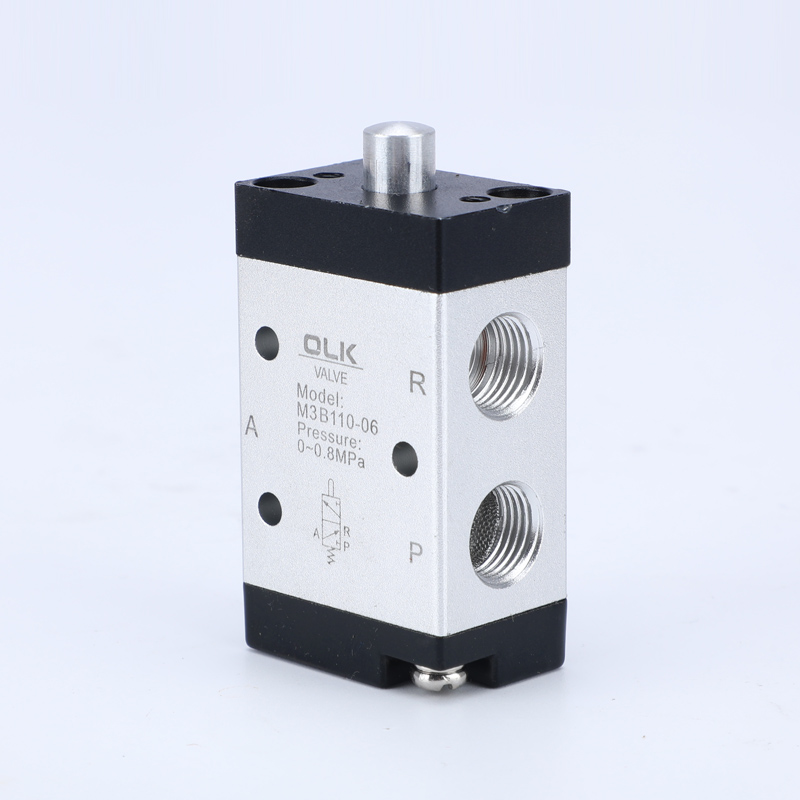

B:Temel Tip (M3B)
110:110 serisi tek kontrol
100:06:G1/8
PL:KIRMIZI

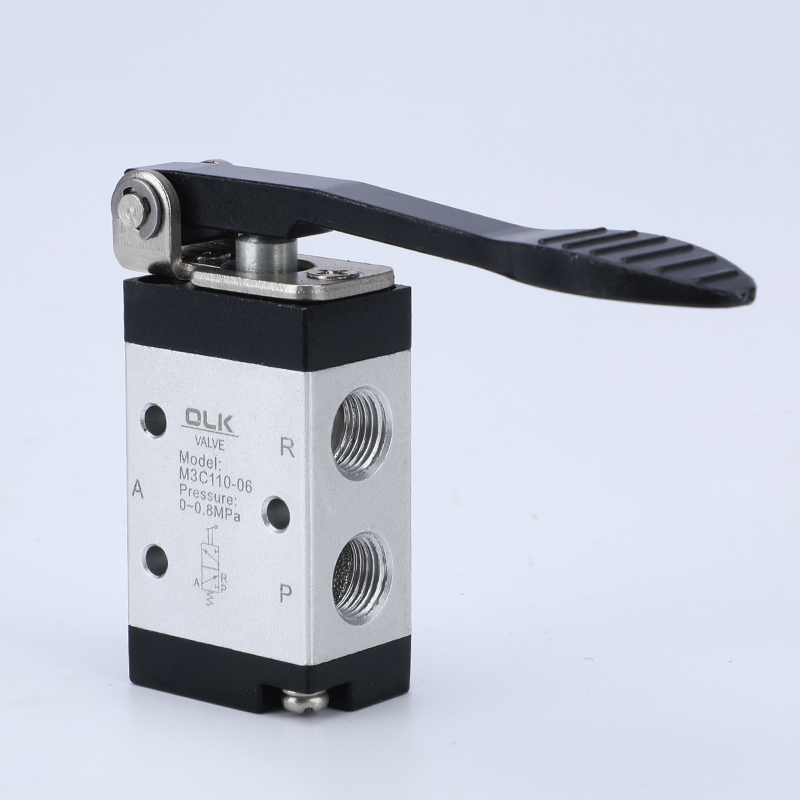

C:Uzun Saplı Tip (M3C)
210:210 serisi tek kontrol
200:06:G1/8
PP/PF/PM/HS:KIRMIZI YEŞİL SİYAH

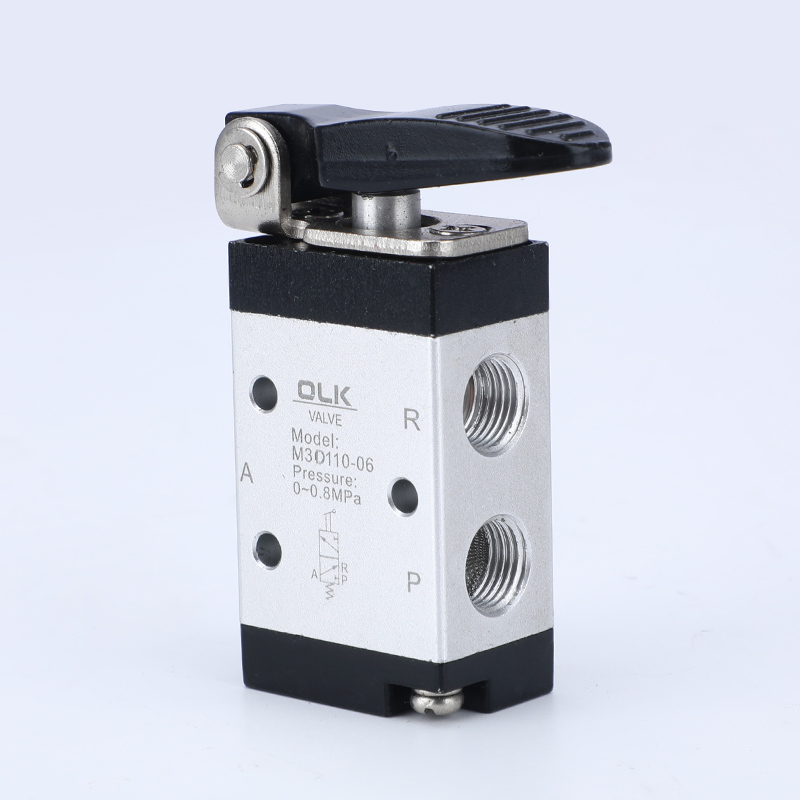

D:Kısa Saplı Tip (M3D)
200:08:G1/4

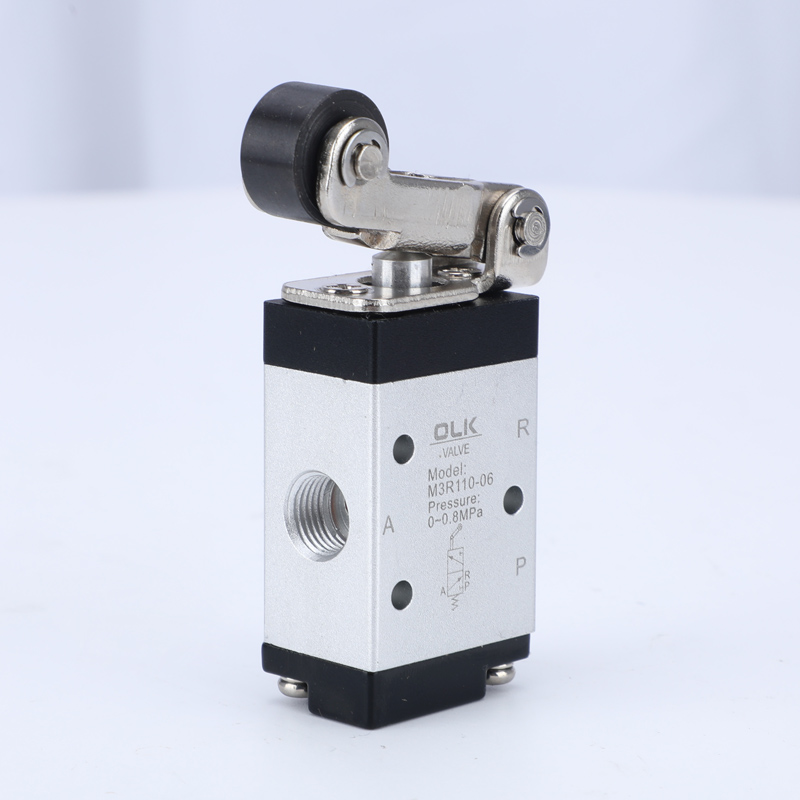

R:Makaralı Kol Tipi (M3R)

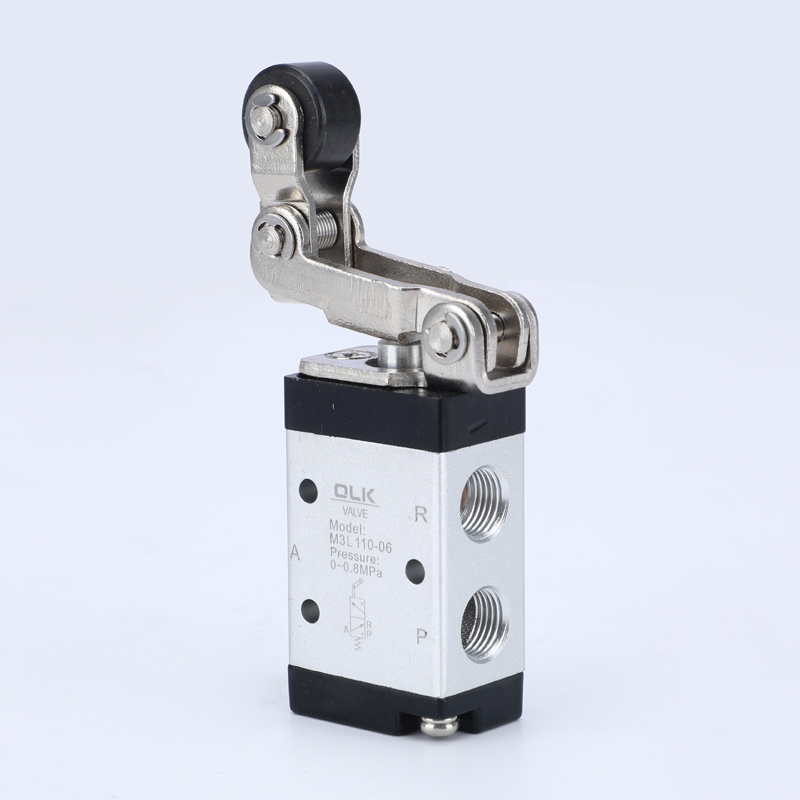

L:Tek Yönlü Makaralı Kol Tipi (M3L)

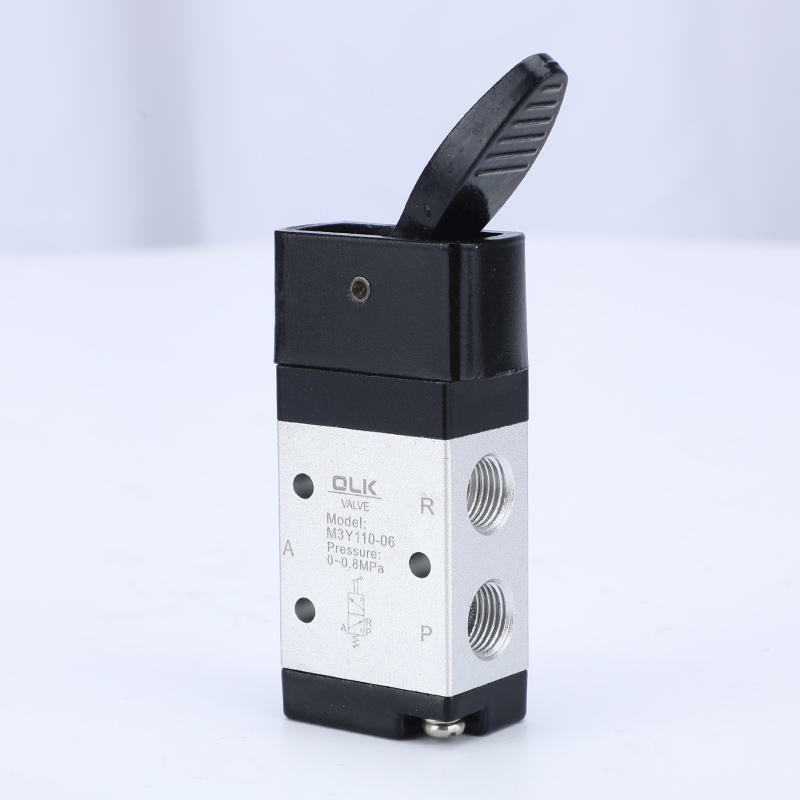

Y: Külbütör Tipi (M3Y)

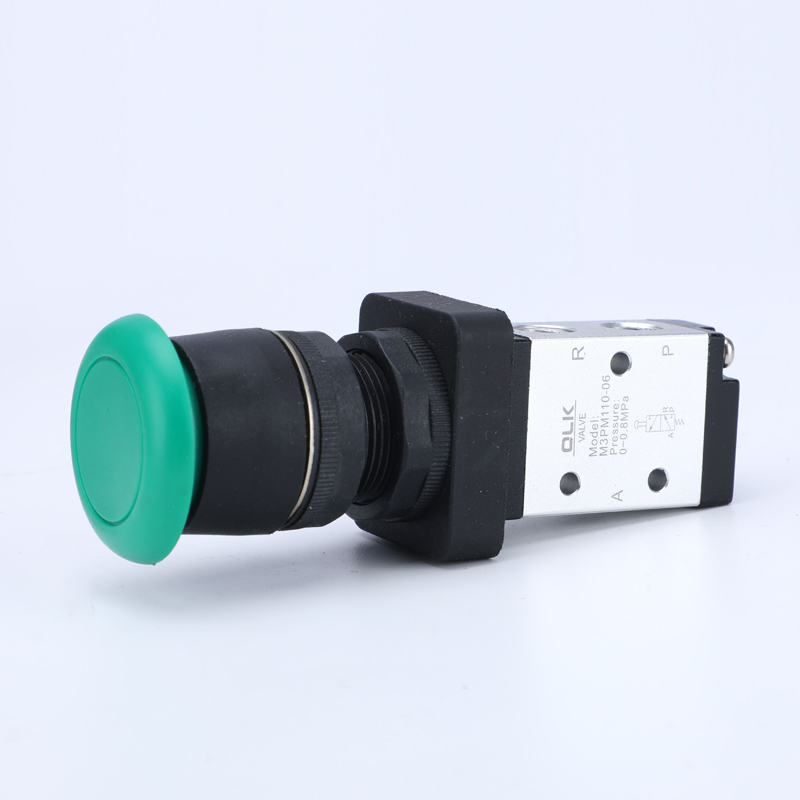

PM:Mantar Başlıklı Buton Tipi (M3PM)

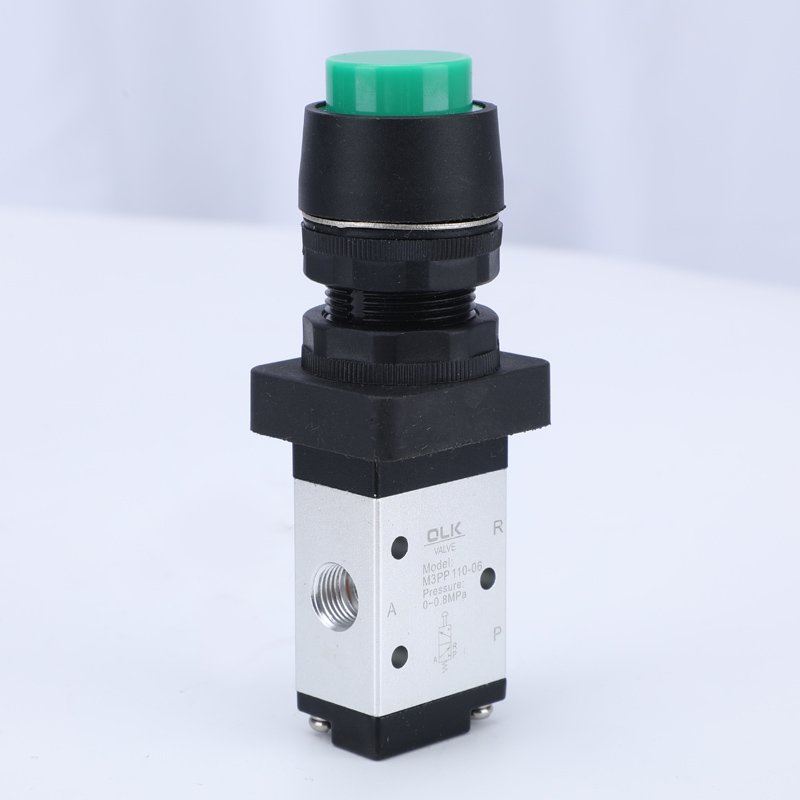

PP:Yükseltilmiş Başlıklı Buton Tipi (M3PP)

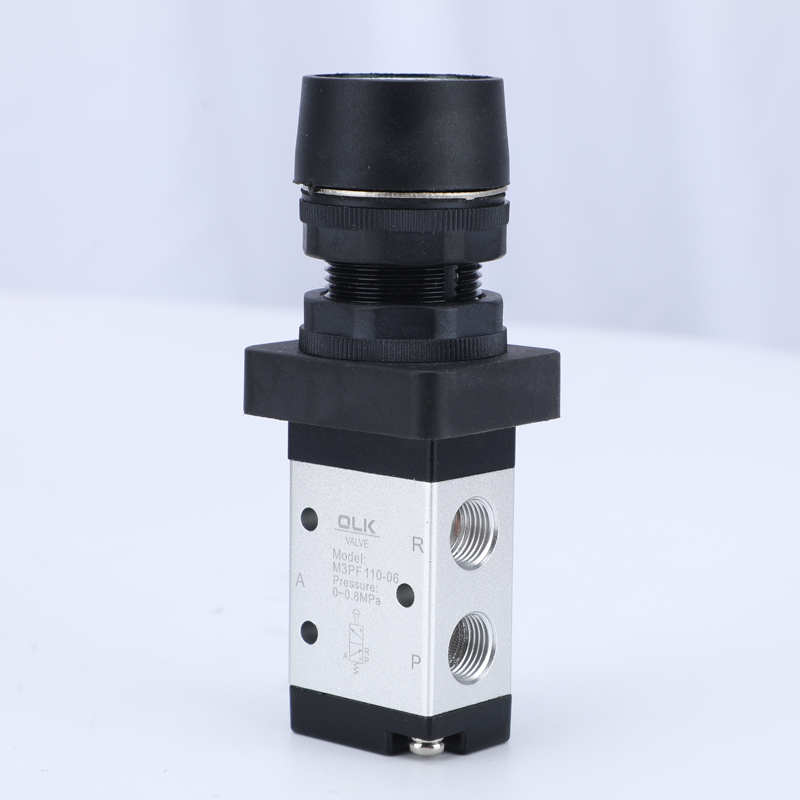

PF:Düz Başlıklı Buton Tipi (M3PF)

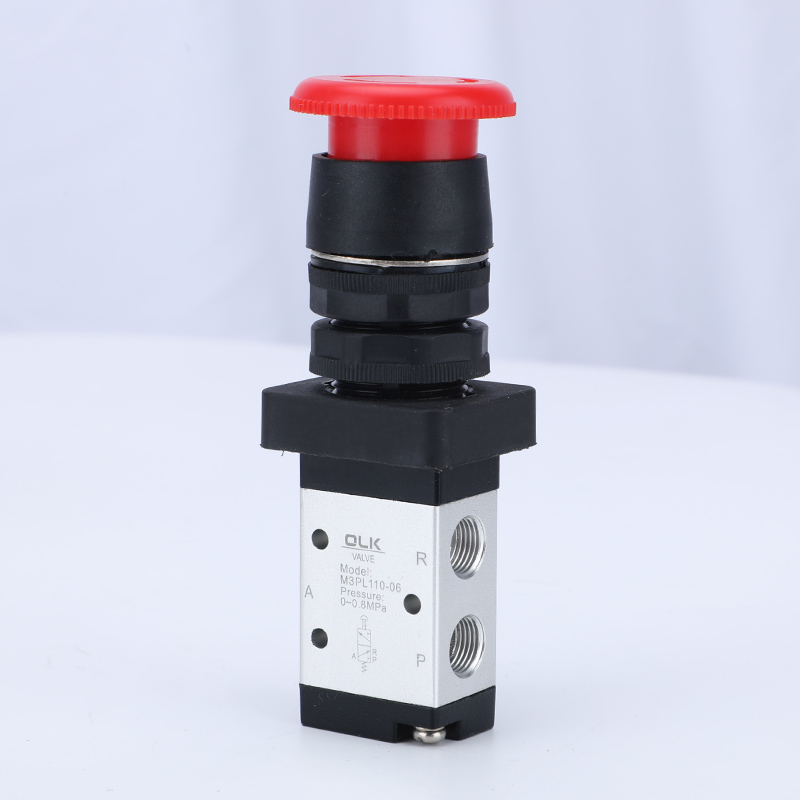

PL:Acil Durdurma Darbe Buton Tipi (M3PL)
HS:Seçici Tipi (M3HS)
1. Egzoz portu gövde üzerinde bulunur ve gürültüyü ve kirliliği azaltmak için susturucunun takılmasını kolaylaştırır.
2. M3B, M3R ve M3L serileri, konum algılama veya strok anahtarlarına uygun, harici mekanizmalar tarafından sağlanan anahtarlama için harici kuvvetler gerektirir.
3. M3C, M3D, M3Y, M3PF, M3PM, M3PP ve M3PLM3HS serileri, farklı koşullar altında rahat kullanım için çeşitli yapısal kontrol kafaları şekilleriyle manuel olarak çalıştırılır.
4. Piston tipi yapı, kontrol kuvveti çalışma basıncından etkilenmez (yani geri basınç yoktur), iç halka sızdırmazlığı, mükemmel sızdırmazlık ve esnek anahtarlama.
5. Yağlama gerektirmez.
6. Çoklu konum montajıyla rahat kurulum ve kullanım.
7. M3C, M3D, M3Y, M3R ve M3L serisinin kontrol kafaları, uzun ömür ve daha fazla güvenilirlik için metal malzemeden yapılmıştır.
|
Modeli |
M3B |
M3C |
M3D |
M3R |
M3L |
M3Y |
M3PM |
M3PP |
M3PF |
M3PL |
M3HS |
|
|
Çalışma ortamı |
Hava (40μm'nin üzerindeki filtre eleğinden filtreleyin) |
|||||||||||
|
Eylem modu |
Harici kontrol doğrudan etkili tip |
|||||||||||
|
Bağlantı Noktası Boyutu |
05:M5;06:G1/8;08:G1/4 |
|||||||||||
|
Etkili kesit alanı |
MİNİ |
05:2,5mm²(Cv=0,14) |
||||||||||
|
110 |
06:8,0mm²(Cv=0,45) |
|||||||||||
|
210 |
06:9,0mm²(Cv=0,5); 0,8:12,0mm²(Cv=0,67) |
|||||||||||
|
Konum |
3/2 Bağlantı Noktası |
|||||||||||
|
GEREK YOK |
||||||||||||
|
Basınç aralığı |
0-1.0MPA (0-145psi) |
|||||||||||
|
Kanıt basıncı |
1,5MPa(215psi) |
|||||||||||
|
Çalışma Basıncı |
'-20-70°C |
|||||||||||
|
Gövde Malzemesi |
Alüminyum Alaşım |
|||||||||||
Önlemler
1) Kontrol kısmı mühendislik plastiğinden yapılmıştır ve yalnızca manuel çalıştırmaya izin verilir. Vanayı değiştirmek için metal darbesi kullanmayın.
2) M3B, M3C, M3D, M3PM, M3PF ve M3PP serileri otomatik olarak sıfırlanır. M3Y, M3HS ve M3PL manuel valfleri manuel olarak sıfırlanır. M3PL'yi hazine konumuna bastırdıktan sonra sıfırlamak için döner düğmenin döndürülmesi gerekir.
3) Ters vuruşa dikkat edin. Herhangi bir dış kuvvet vananın ters dönmesine neden olduğunda, temel ters strok, kontrol strok tablosunda belirtilen ters strok aralığını aşmamalıdır, aksi takdirde vana gövdesine zarar verecektir.
4) M3L tek yönlü makaralı valf yalnızca tek yönde geçiş yapabilir (sağdan sola doğru vurarak). Diğer yönde geçersiz darbe (soldan sağa kavisli).
5) Kontrol başlığı kombinasyonu ayrıca sipariş edilebilir.
SSS:
M3 serisi mekanik valfler aynı fonksiyonla hangi ürünleri değiştirebilir?
OLK'nun M3 serisi mekanik valfi, AIRTAC'ın M3 serisi mekanik valfinin yerini alabilir
M3 serisinin konusu nedir?
M3-210-08 mekanik valf dişi G1/4'tür ve M3-110-06/M3-210-06 G1/8'dir
M5 ve M3 pnömatik kontrol valfi arasındaki fark nedir?
M5 mekanik valf 2 konumlu 5 yolludur; M3 mekanik valf 2 konumlu 3 yolludur.
M3 basma düğmesinin boyutu nedir?
M3 mekanik valf düğmesinin boyutu 22 mm'dir
Basma düğmesinde kaç renk seçilebilir?
PM,PP,PF arasından seçim yapabileceğiniz dört renk vardır: R kırmızı; G yeşil; B siyah.
