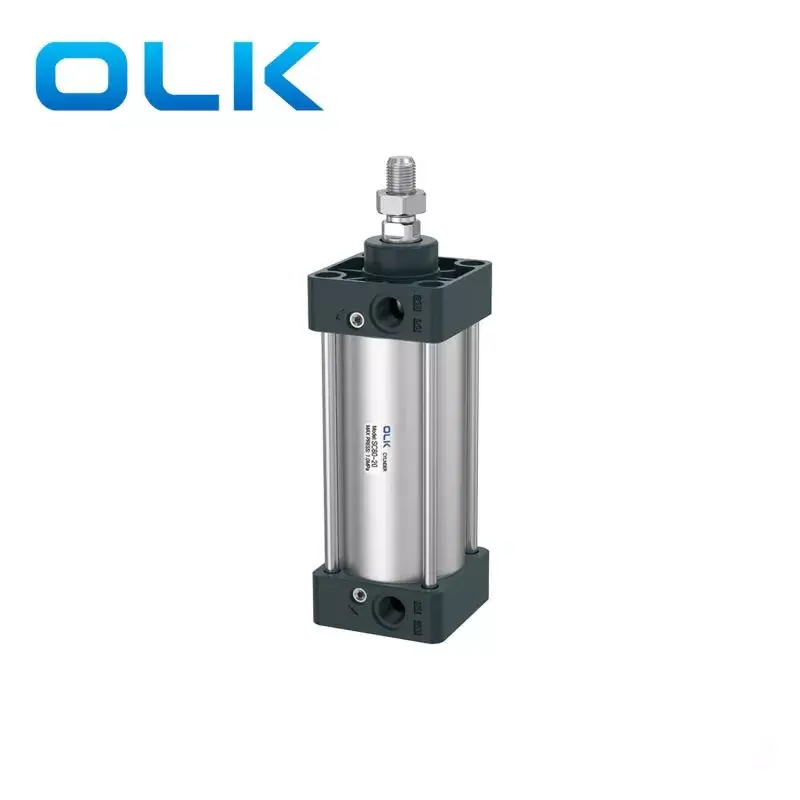

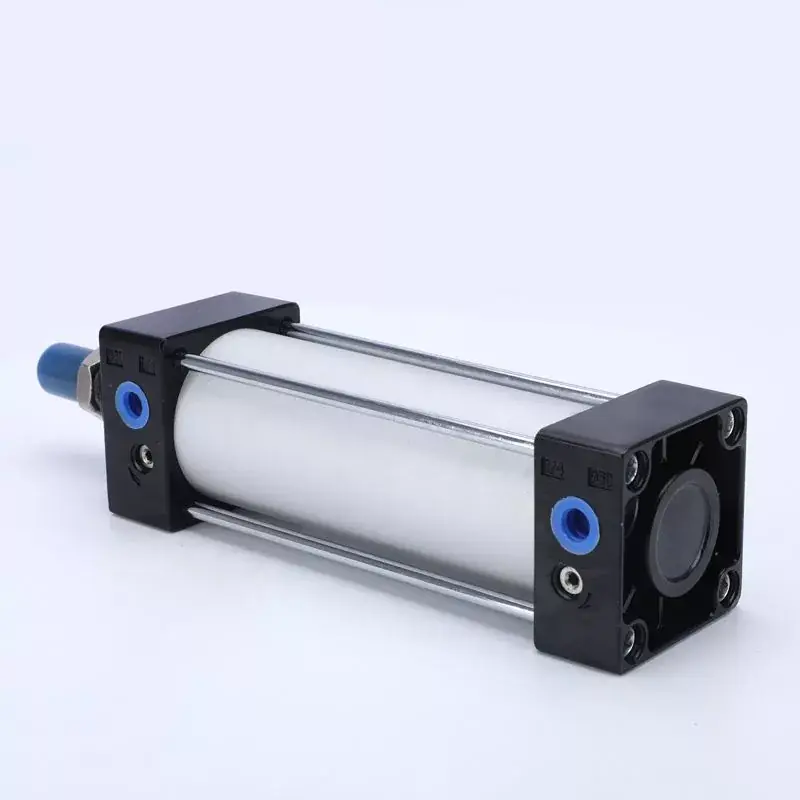

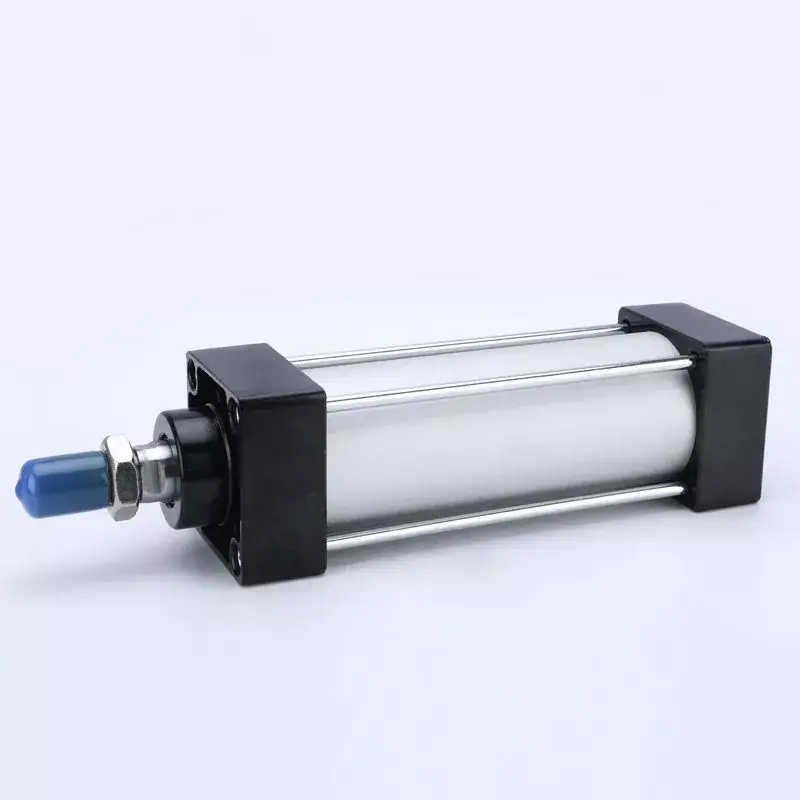

SC Serisi Standart Silindir

Model:SC 80X80

Bizden toptan SC Serisi Standart Silindir'e hoş geldiniz, müşterilerden gelen her talep 24 saat içinde yanıtlanmaktadır. Ouleikai (OLK) profesyonel üreticidir, size SC serisi silindirler sunmak istiyoruz ve size en iyi satış sonrası hizmeti ve zamanında teslimatı sunacağız.

Brand:
tamam
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25mm - 1000mm
Action:
Çift Oyunculuk
Cushion:
Ayarlanabilir Hava Yastığı
Working Pressure:
0.1-1.0Mpa(14-145 Psi)

Talep Gönder

Ürün Açıklaması

OLK, uzun yıllara dayanan tecrübesiyle ağırlıklı olarak SC Serisi Standart Silindir üreten Çin üreticisi ve tedarikçisidir. Sizinle iş ilişkisi kurmayı umuyoruz. SC serisi standart pnömatik silindirler, alüminyum alaşım gibi hafif malzemeler kullanılarak üretilir, bu da ağırlığın azalmasına neden olur ve bu da ekipmanın operasyonel verimliliğini artırmaya yardımcı olur. Kompakt tasarımları ve küçük boyutlarıyla karakterize edilirler, sınırlı alanlarda kuruluma olanak tanır ve alan kısıtlaması olan senaryolara uygundurlar. ISO 15552 standart silindirlerle karşılaştırıldığında aynı çaptaki SC serisi silindirlerin boyu daha küçüktür. Yastık ayarları daha yumuşaktır.

Çeşitli boyut ve model seçenekleriyle otomasyon üretim hatlarının, paketleme makinelerinin ve doğrusal itme ve döndürme gibi işlevler de dahil olmak üzere robotik uygulamaların taleplerini karşılarlar.

OLK, Çin'deki bir pnömatik üreticisi olarak, müşterinin ayrıntılı gereksinimlerine ve gerçek ihtiyaçlarına göre farklı çaplarda ve stroklarda silindirler tasarlayabilir ve üretebilir. Ayrıca CA, CB, flanşlar ve bağlantı parçaları gibi silindir bileşenleriyle donatılabilirler. SC serisi standart pnömatik silindir, rekabetçi fiyatlandırma sunarak müşterilere daha yüksek maliyet etkinliği sağlar.

OULEIKAI SC serisi alüminyum alaşımlı malzeme kullanan standart silindir Ürün özellikleri

SC Serisi Standart Silindir Özellikleri:

1. Firmamızın standart pnömatik silindiri.

2. Piston contası, yağ depolama işlevine sahip, kompakt boyutlu, özel bir çift taraflı sızdırmazlık yapısını benimser.

3. Ön ve arka kapakları alüminyum tüp silindir gövdesine sütunlarla bağlanan ve iyi bir güvenilirlik sağlayan çubuk tipi bir silindirdir.

4. IS015552 standart silindirlerle karşılaştırıldığında, SC serisi silindirler aynı silindir çapı için daha küçük uzunluklara sahiptir.

5. Silindir yastıklamasının düzgün ayarlanması.

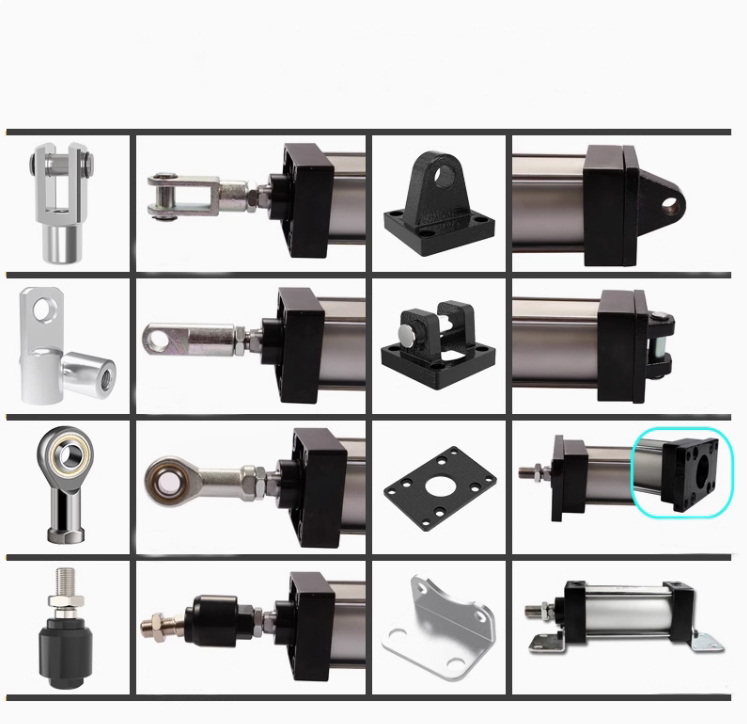

6. Müşteri seçimi için silindirlerin ve silindir montaj aksesuarlarının çeşitli özellikleri mevcuttur.

7. Yüksek sıcaklığa dayanıklı sızdırmazlık malzemeleri, silindirin 150°C'ye kadar olan koşullar altında normal şekilde çalışmasını sağlayacak şekilde seçilmiştir.

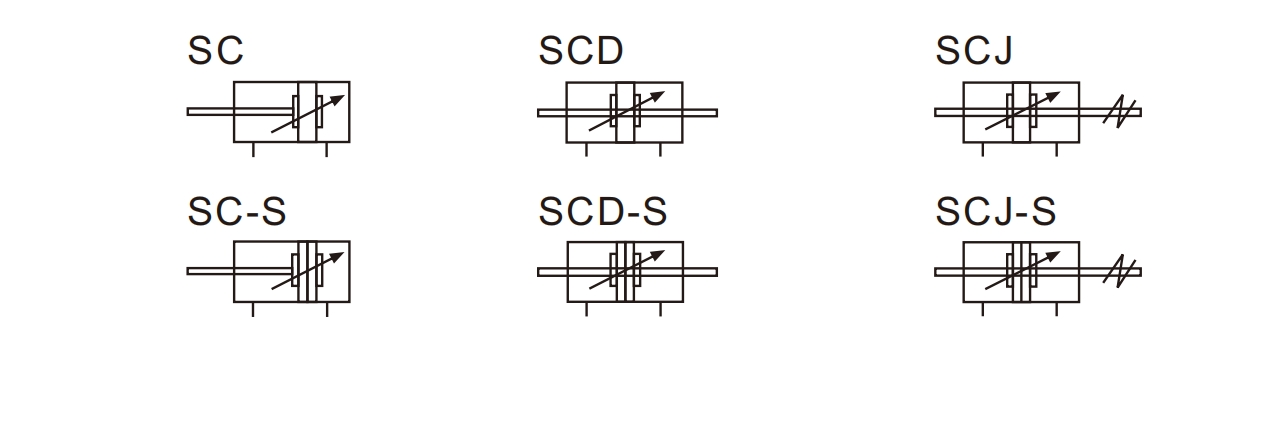

SC Serisi Standart Silindir sembolü:

sipariş kodu
SC	50	-	50	-	20	-	S
Modeli	DELİK		FELÇ		Ayarlanabilir İnme		Büyülü	-
SC: Standart Çift Etkili Silindir					10:10mm		BOŞ:mıknatıssız		Mühür kodu	MONTAJ	İPLİK TİPİ

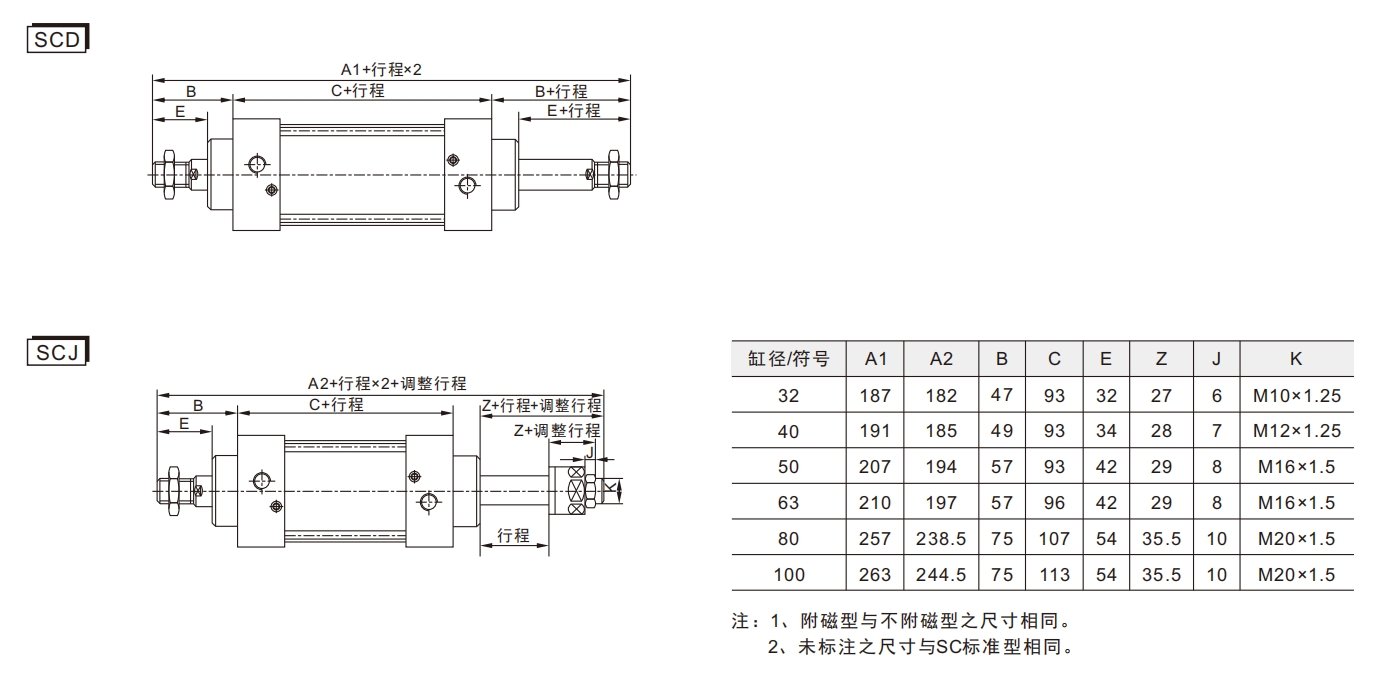

SCD:Çift Mil Çift Etkili Silindir					20:20mm		S:mıknatıslı		boş:TPU	1 POUND = 0.45 KG	BOŞ:PT
SCJ: Ayarlanabilir Stroklu Çift Milli Çift Etkili Silindir					30:30mm				N:NBR	FA	T:NPT
					40:40mm				H:FKM/VİTOM	Facebook	G:G
					50:50mm					CA
					75:75mm					CB
					100:10 mm					TC

SC Serisi Standart SilindirStandart spesifikasyon parametreleri：

Delik Boyutu (mm)	32	40	50	63	80	100
Oyunculuk Modu	Çift Oyunculuk
Çalışma ortamı	Temizlenmiş Hava
Çalışma Basıncı	0,1-1,0 MPa (14-145Psi)
Kanıt Basınç	1,5 Mpa (215Psi)
Çalışma Sıcaklığı Aralığı	‘-20-80°C
	30-800
Arabelleğe Alma Modu	Ayarlanabilir
Tamponlama Mesafesi (mm)	21				28	29
Bağlantı noktası boyutu	PT1/8	PT1/4		PT3/8		PT1/2

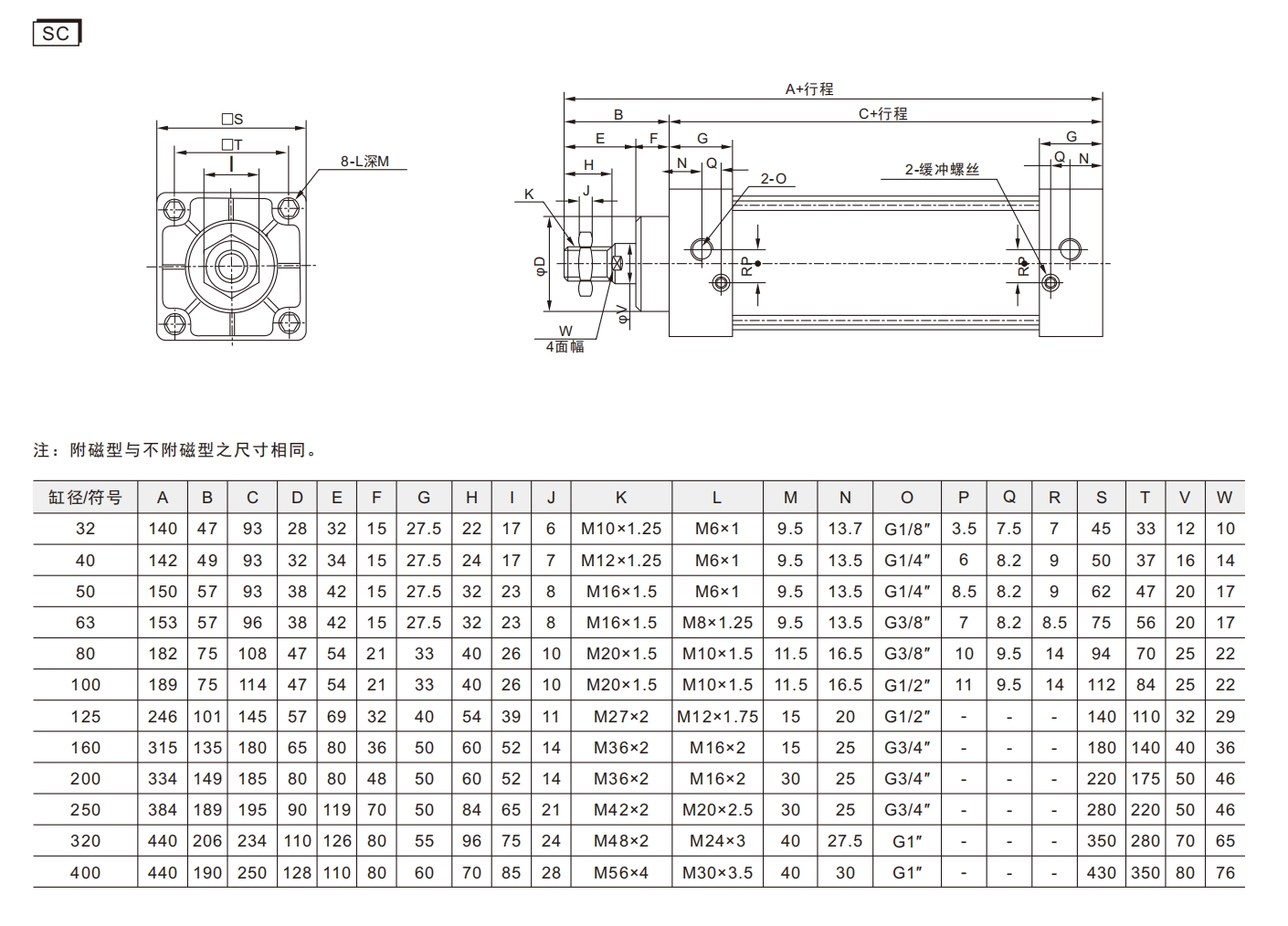

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1.25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1.25	M6X1	9.5	13.5	G1/4''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1.5	M6X1	9.5	13.5	G1/4''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1.5	M8X1.25	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1.75	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2.5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3.5	40	30	G1''	-	-	-	430	350	80	76

Her SC Silindirinde Tutarlı Kalite

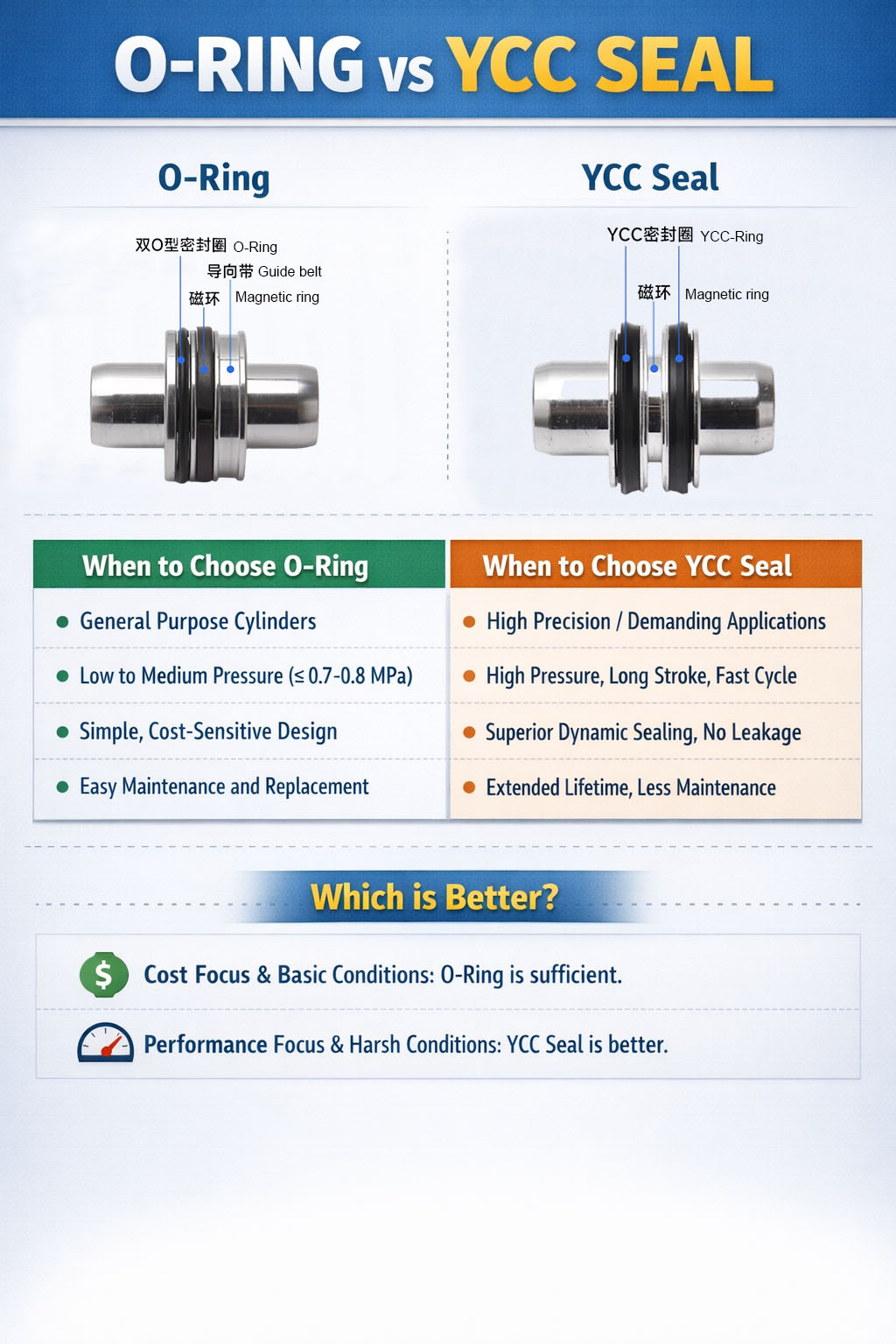

OLK SC serisi standart silindirlerin tümü, geleneksel O-ringlerle değil, standart olarak YCC sızdırmazlık sistemleriyle üretilmektedir. Bu, özellikle sürekli ve yüksek frekanslı çalışmalarda istikrarlı sızdırmazlık performansı, düşük sızıntı ve uzun hizmet ömrü sağlamak için kasıtlı bir tasarım tercihidir.

Geleneksel O-halkalarla karşılaştırıldığında YCC contası daha iyi dinamik sızdırmazlık ve aşınma direnci sağlayarak silindirin basınç değişiklikleri ve tekrarlanan döngüler altında güvenilir performansı korumasına olanak tanır. Bu, erken sızıntıyı önemli ölçüde azaltır ve bakım aralıklarını uzatır.

Ayrıca OLK PNÖMATİK standart duvar kalınlığına ve malzeme özelliklerine sıkı sıkıya uyar. Silindir borularında veya ana bileşenlerde malzeme azaltımı veya maliyet kesintisi söz konusu değildir. Her parça, gerçek endüstriyel uygulamalarda dayanıklılık ve güvenliği sağlayacak yeterli güçte üretilmektedir.

OULEIKAI (OLK) SC silindirleri, yüksek işleme doğruluğu ve dar toleranslarla üretilerek düzgün piston hareketi, kararlı çıkış kuvveti ve tutarlı konumlandırma performansı sağlar.

Sızdırmazlık seçiminden malzeme kontrolüne ve hassas işlemeye kadar her SC silindiri, müşterilerin yalnızca kağıt üzerinde değil, uzun süreli kullanımda da güvenebilecekleri güvenilir kalite sunmak üzere üretilmiştir.

SSS:

S: SC serisi hava silindirinde kullanılan çalışma basıncı aralığı ile Kanıt basıncı arasındaki fark nedir?

A:Çalışma basıncı aralığı:Bu aralıkta silindir normal şekilde çalışabilir, çalışabilir ve performansını koruyabilir. SC hava silindiri çalışma basıncı aralığı: 0,1 MPa -1,0 MPa(14-145psi); Bu aralığın aşılması hareketin gecikmesine, contanın bozulmasına veya hasara neden olabilir.

Kanıt basıncı: Üretici tarafından fabrika testleri sırasında belirlenen maksimum basınç limitini ifade eder ve ürün yapısının patlamadan, deforme olmadan veya kalıcı hasara uğramadan kısa sürede dayanabileceği en yüksek hava basıncını belirtir. Normal çalışma basıncı değil, yalnızca gücü doğrulamak için kullanılır;

Genellikle çalışma basıncının üst sınırının yaklaşık 1,5 katıdır;

SC hava silindiri geçirmez basınç: 1,5 MPa(215psi)

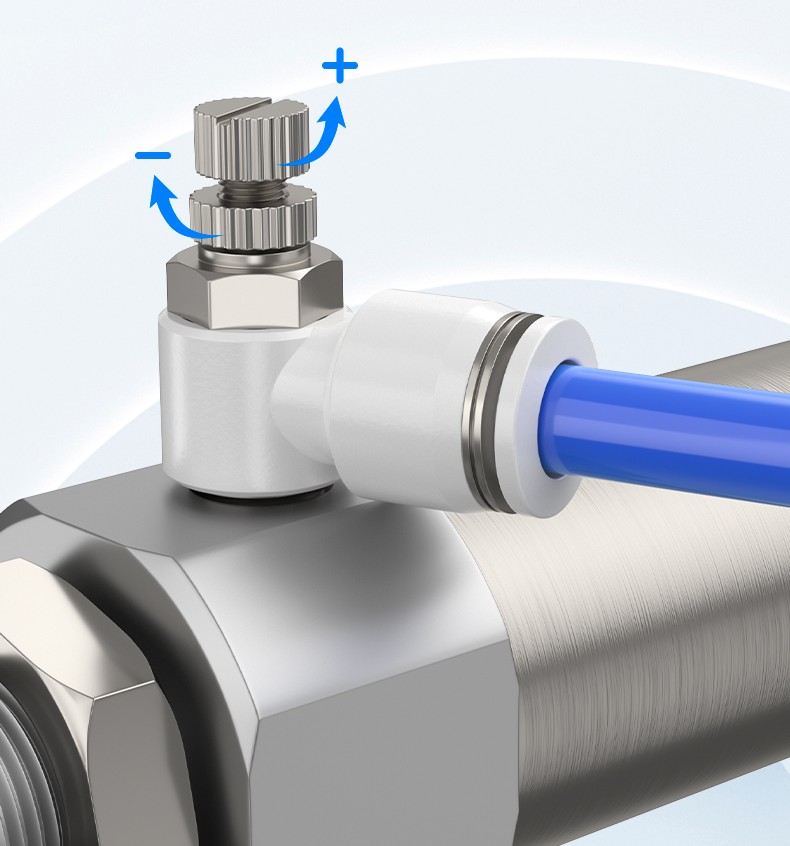

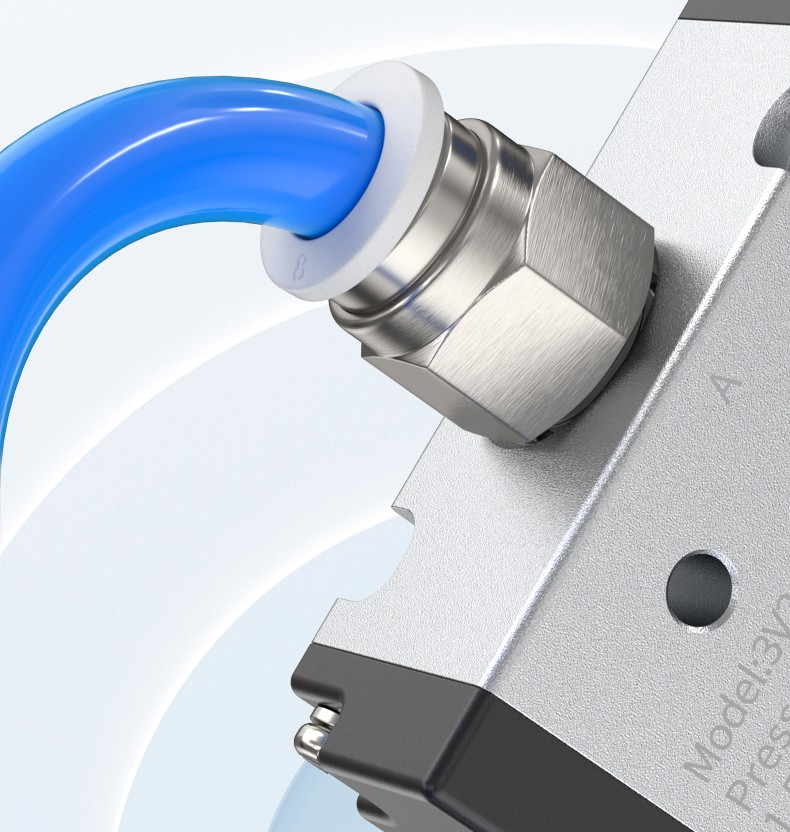

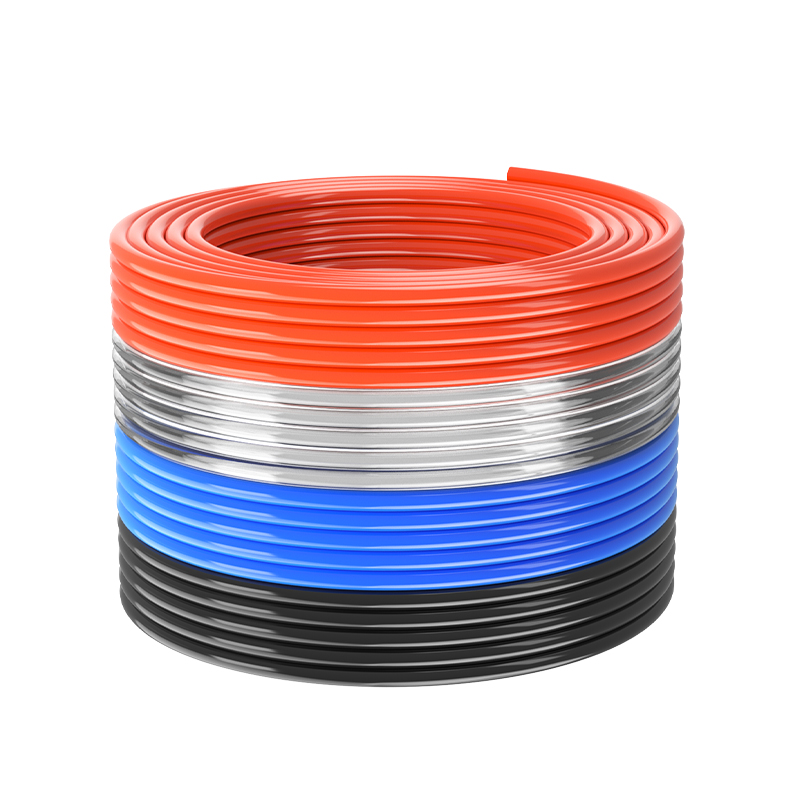

SC Silindir – Önerilen Bağlantı Parçaları ve Borular (Uygulamalar)
