SI serisi ISO15552 standart pnömatik silindirler üç tipte mevcuttur: standart çift etkili, SID çift çubuklu çift etkili ve ayarlanabilir stroklu SIJ çift çubuklu çift etkili. ISO 15552 standardına uygundurlar, yani montaj boyutları daha büyüktür.SU pnömatik silindirleraynı boyutta. Sabit aksesuarlar birbirinin yerine kullanılamaz ve yalnızca ISO 15552 (eski adıyla ISO 6431) spesifikasyonlarıyla uyumludur.
1.IS015552(orijinal IS06431) standart pnömatik silindir;
2. Piston contası, telafi fonksiyonu, uzun servis ömrü ve düşük başlatma basıncına sahip 2 Y şeklinde tek yönlü conta yapısından oluşur,
3. Rotsuz 米 şeklindeki alüminyum boru iyi korozyon direncine sahiptir;
4.Silindirin tampon ayarı düzgün ve sabittir:
5. Çeşitli özelliklere sahip kurulum için silindirler ve aksesuarlar isteğe bağlıdır.

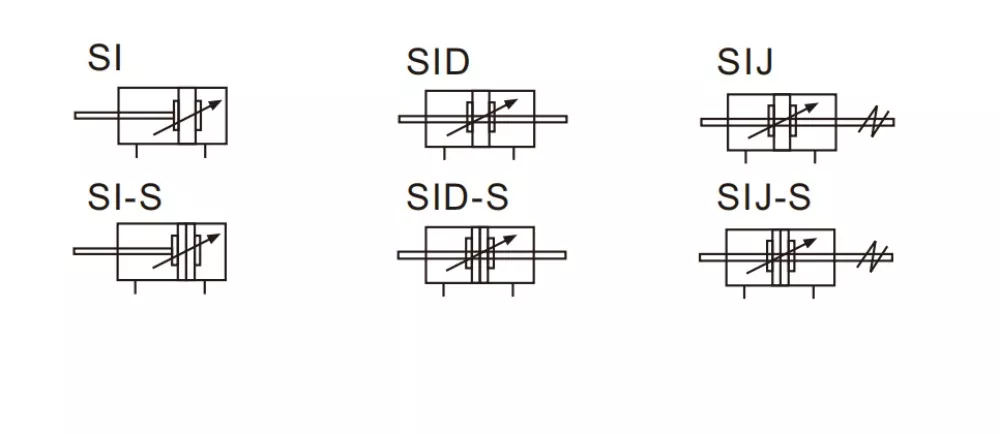

SI serisi ISO15552 standart pnömatik silindir sembolü:
|
Sipariş kodu |
|
|||||||||
|
VE |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SÖYLEMEK |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
Modeli |
Delik boyutu |
Çubuk malzemesi |
|
felç |
|
Ayarlanabilir strok |
Mıknatıs |
Montaj tipi |
Sızdırmazlık malzemesi |
Konu türü |
|
SI: çift etkili tip |
|
SIJ:ayarlanabilir strok tipi |
|
|
|
10:10mm |
Boş:mıknatıssız |
|
Boş:TPU |
Boş :PT(55°) |
|
SID: çift çubuk tipi |
|
C: SUS420J2 |
|
|
|
20:20mm |
S:mıknatıslı |
H: Viton |
G:G(55°) |
|
|
SIJ:ayarlanabilir strok tipi |
|
B:SUS304 |
|
|
|
30:30 mm |
|
N:NBR |
T:NPT(60°） |
|
|
Delik Boyutu (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Oyunculuk Modu |
Çift Oyunculuk |
|||||||||
|
Çalışma ortamı |
Temizlenmiş Hava |
|||||||||
|
Sabit form |
VE |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
SÖYLEMEK |
||||||||||
|
Çalışma Basıncı |
0,1-1,0 MPa (14-145Psi) |
|||||||||
|
Kanıt Basınç |
1,5 Mpa (215Psi) |
|||||||||
|
Çalışma Sıcaklığı Aralığı |
‘-20-80°C |
|||||||||
|
Hız aralığını kullan |
30-800 |
30-500 |
||||||||
|
Arabelleğe Alma Modu |
Ayarlanabilir tampon |
|||||||||
|
Tamponlama Mesafesi (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Bağlantı noktası boyutu |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
SI ve SU Pnömatik Silindirler: Temel Farklılıklar ve Teknik Özellikler Karşılaştırması
|
Modeli: |
Bunlar
|
VE
|
|
Standart |
SU serisi silindir : JIS / AirTac |
SI serisi silindir:ISO1552(ISO6431) |
|
Uygulanan Ülkeler/Bölgeler |
Çoğunlukla Asya ekipmanlarında kullanılır (özellikle Tayvan ve Japonya sistem ekipmanlarında) |
Çoğunlukla Avrupa ve Amerika ekipmanlarında, otomasyon üretim hatlarında kullanılır |
|
kurulum boyutu |
Kompakt |
Daha büyük |
|
Delik boyutu |
32-400 |
32-200 |
|
Sabit aksesuarlar |
Aksesuarlar aşağıdakilerle uyumludur:SC serisi pnömatik |
ISO6431 serisi (DNC, SI, SAI, SE) Ürünler için dahili bağlantıları artırın |
|
İç Yapısal Farklılıklar (dışarıdan görünmez) |
Uç kapağı boyutları (montaj deliği konumları, silindir kafası boyutu, silindir kuyruğu boyutu) Piston çubuğu diş uzunluğu Silindir profilinin iç oluk yapısı Avrupa ve Japon standardı montaj delikleri arasındaki farklar SU pnömatik silindir ve SI hava silindiri Birbiriyle değiştirilemez ve aksesuarlar (CA /CB ayak destekleri,SID,TC-M, mafsal başlıkları) uyumlu değil |
|
SI silindirleri hangi markanın yerini alabilir?
SI silindirleri AIRTAC'ın SI serisi silindirlerinin yerini alabilir. Ancak AIRTAC'ın SI serisini sonlandırdığını lütfen unutmayın. Yeni yedek modellerine aynı işleve ve aynı montaj boyutlarına sahip olan SAI serisi pnömatik silindir adı veriliyor.
Yeni SAI serisi ile eski SI serisi standart hava silindiri arasındaki farklar nelerdir?
SI silindirleri AIRTAC'ın SI serisi silindirlerinin yerini alabilir. Ancak AIRTAC'ın SI serisini sonlandırdığını lütfen unutmayın. Yeni yedek modellerine aynı işleve ve aynı montaj boyutlarına sahip olan SAI serisi pnömatik silindir adı veriliyor.
SI ne tür bir silindirdir?
SI standart bir hava silindiridir.
