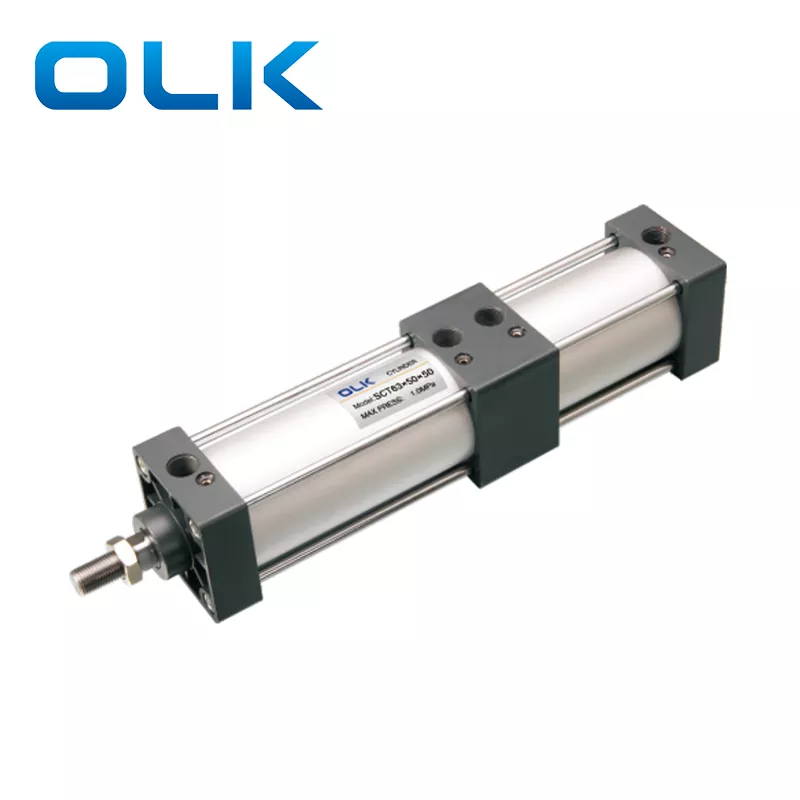

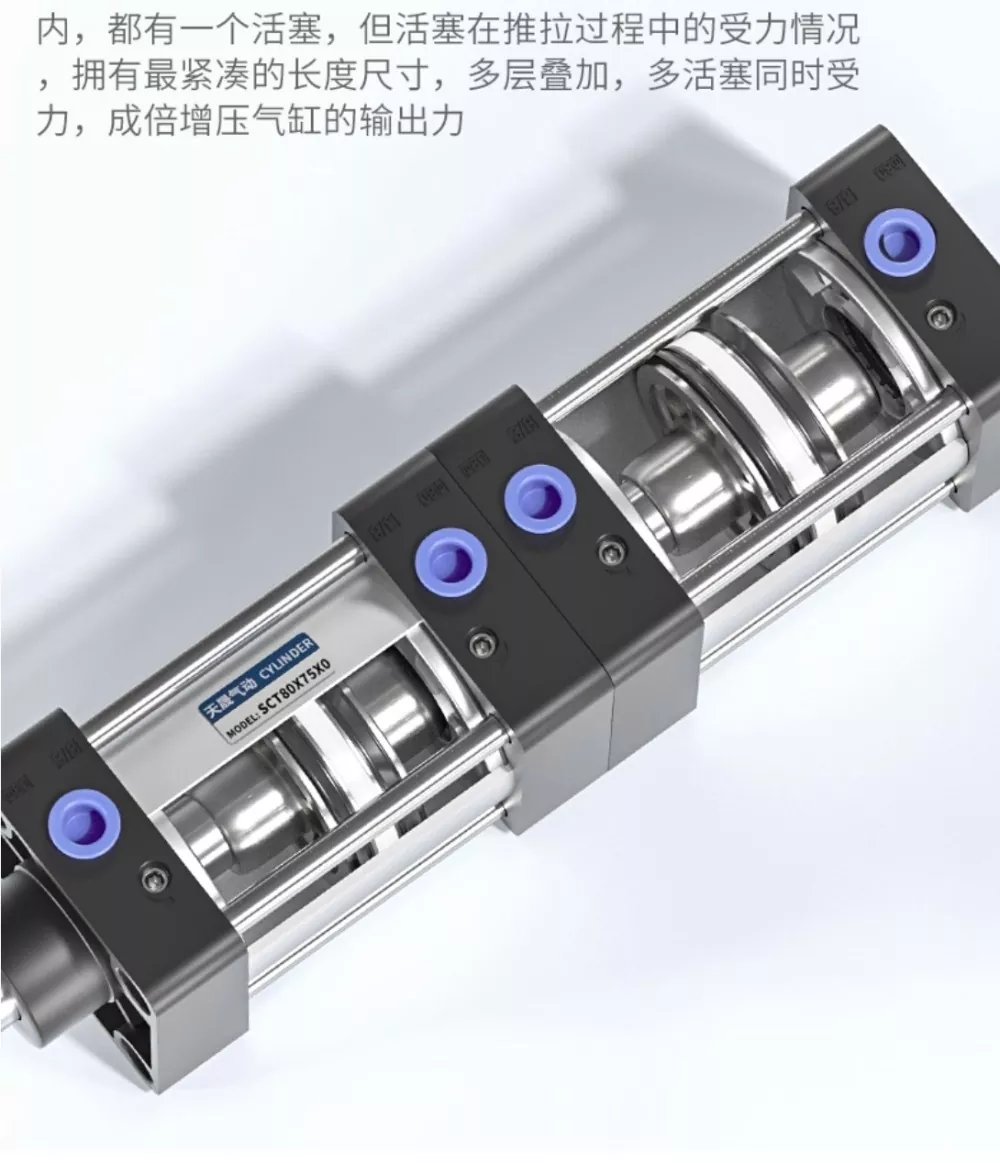

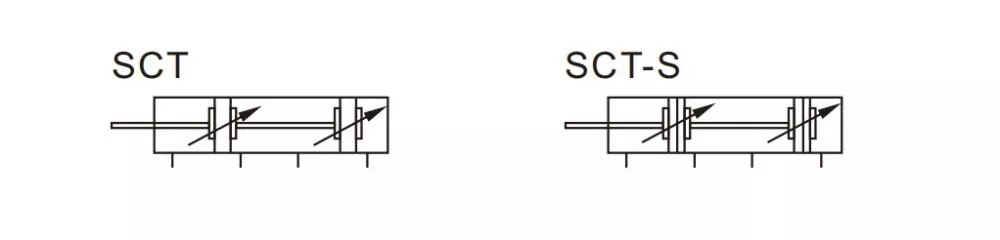

SCT rot kolu silindiri, çift yönlü YCC sızdırmazlık halkalarına ve güçlü bir çift zamanlı tasarıma sahip olup, hızlı hareket ve pürüzsüz, istikrarlı çıktı sağlayan kompakt ve zarif bir görünüme sahiptir. Silindirin her katmanı ayrı bir piston içerir ve itme-çekme işlemi sırasında birden fazla piston yükü paylaşarak silindirin çok katmanlı istiflenmiş yapısı sayesinde çok sayıda çıkış kuvveti üretirken en kompakt uzunluğa ulaşmasını sağlar. Bu çift kuvvetli tasarım daha güçlü bir güç sağlar ve altı contalı halka konfigürasyonu mükemmel sızdırmazlık performansı sağlayarak silindirin sızıntı olmadan 1,4 MPa'ya kadar basınç tutmasını sağlar.
·OLK standart silindirler.
· Piston contası, kompakt bir tasarıma ve yağ depolama işlevine sahip, özel bir çift yönlü sızdırmazlık yapısını benimser.
· Bağlantı çubuğu tipi silindir; ön ve arka kapaklar, yüksek güvenilirlik için alüminyum boru gövdesine bağlantı çubuklarıyla bağlanmıştır.

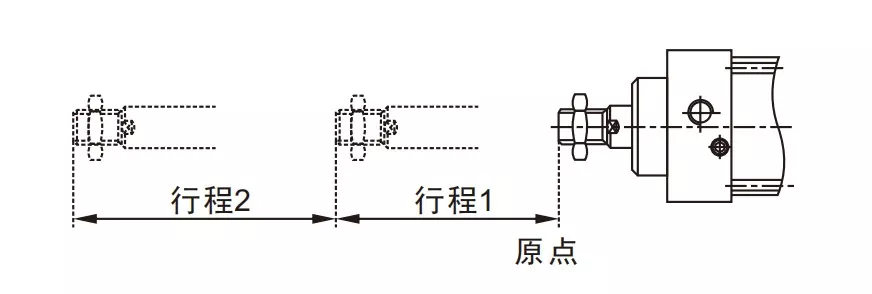

·Piston çubuğu, tam stroku sırasında birden fazla konumlandırma noktasına ulaşabilir.
· Pürüzsüz ve ayarlanabilir yastıklama.
·Müşterilerin seçebileceği çeşitli silindir özellikleri ve montaj aksesuarları mevcuttur.
·Yüksek sıcaklığa dayanıklı sızdırmazlık malzemeleri isteğe bağlıdır ve silindirin 150°C'de normal şekilde çalışmasına olanak tanır.
|
Sipariş kodu |
||||||||||
|
ÖTV |
50 |
X |
50 |
X |
50 |
- |
S |
|
|
|
|
Modeli: |
Delik boyutu |
|
İnme 1 |
|
İnme 2 |
|
Mıknatıs |
Sızdırmazlık malzemesi |
Montaj tipi |
İplik |
|
SCT rot silindiri |
|
|
|
|
|
|
Boş: olmadan |
Boş:TPU |
Boşluk : |
Boşluk: PT ipliği |
|
|
|
|
|
|
|
|
S: Mıknatıslı |
N:NBR |
LB: bacak montajı |
T:NPT ipliği |
|
|
|
|
|
|
|
|
|
H: |
|
G:G ipliği |
|
Delik Boyutu (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
|
Oyunculuk Modu |
Çift Oyunculuk |
|||||
|
Çalışma ortamı |
Temizlenmiş Hava |
|||||
|
Sabit form |
Temel ve LB |
|||||
|
Çalışma Basıncı |
0,1-1,0 MPa (14-145Psi) |
|||||
|
Kanıt Basıncı |
1,5 Mpa (215Psi) |
|||||
|
Çalışma Sıcaklığı Aralığı |
'-20-80°C |
|||||
|
Hız aralığını kullan |
30-800 |
|||||
|
Arabelleğe Alma Modu |
Ayarlanabilir tampon |
|||||
|
Tamponlama Mesafesi (mm) |
21 |
28 |
29 |
|||
|
Bağlantı noktası boyutu |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
||
|

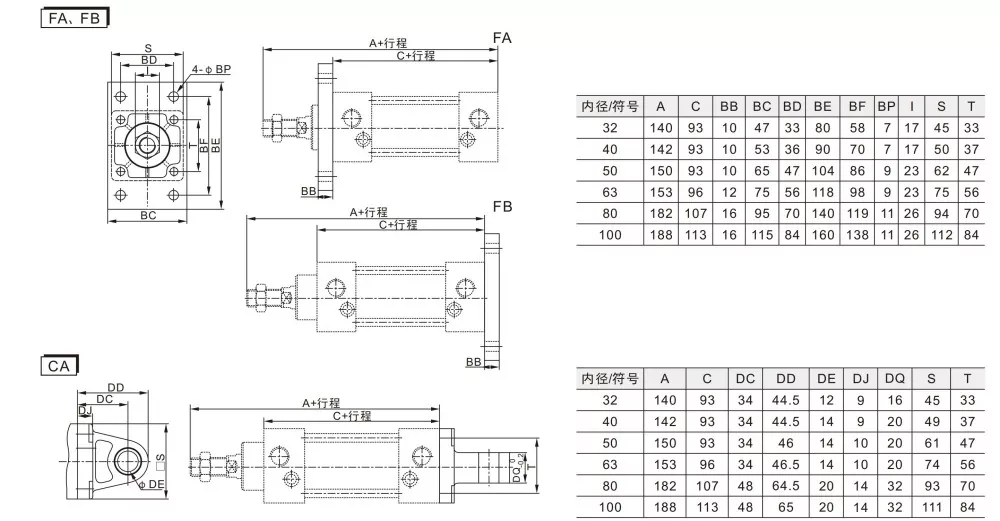

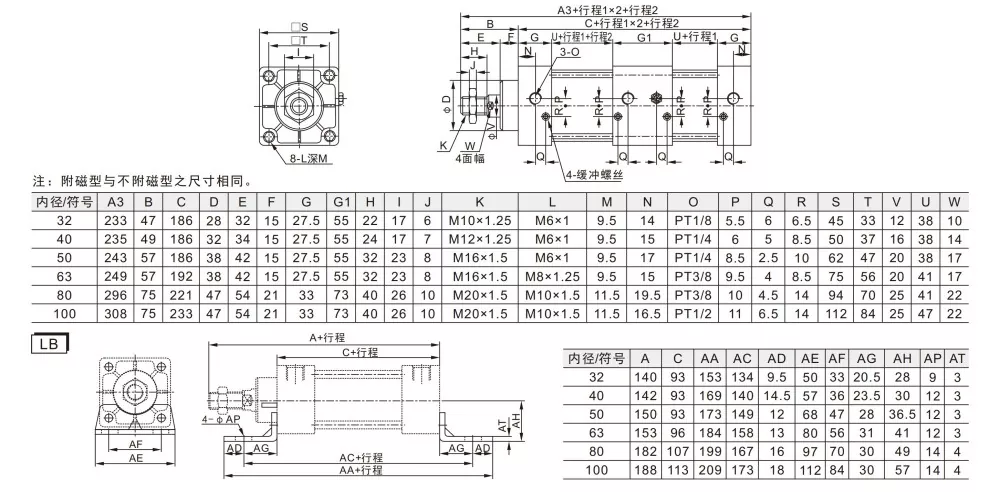

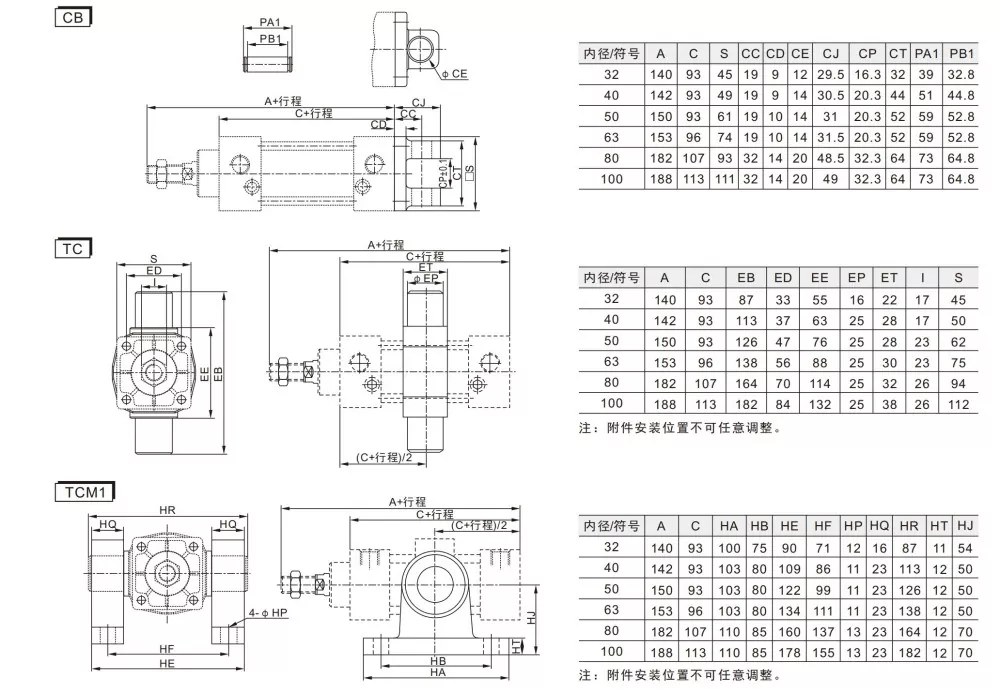

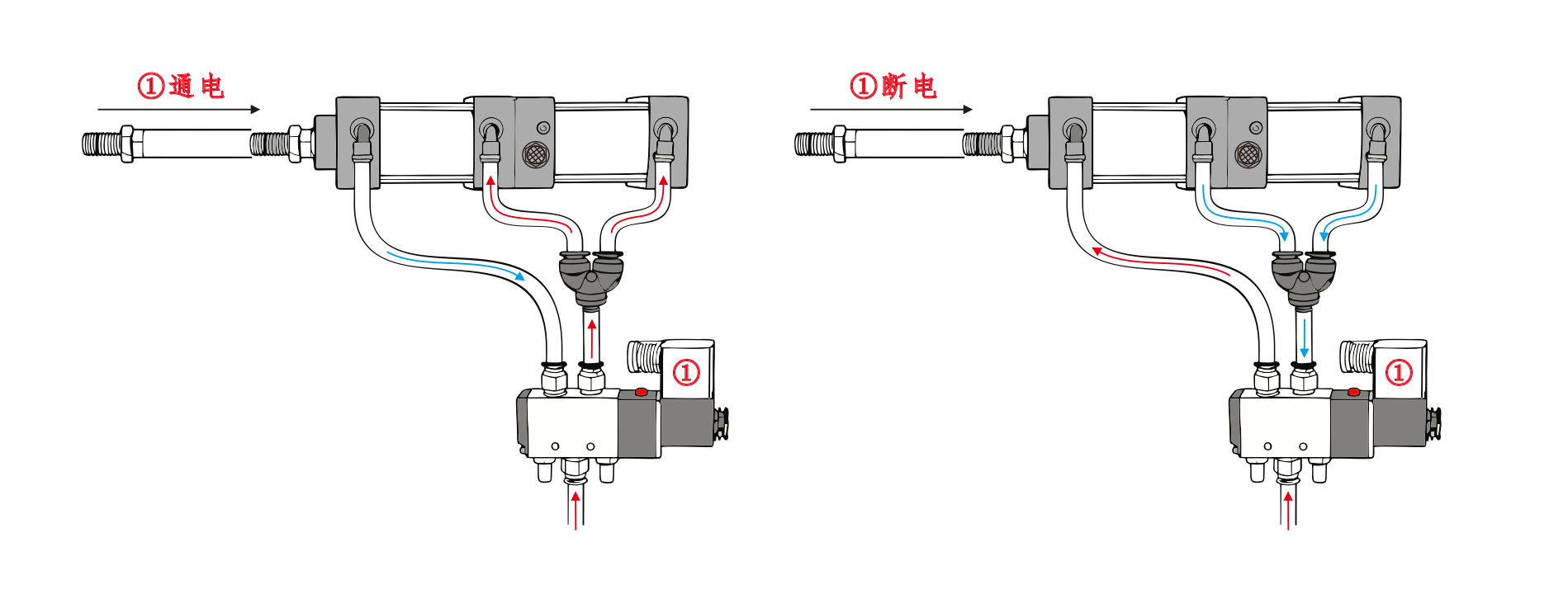

Çok Konumlu Silindirler için Pnömatik Kontrol Şemaları |
||
|

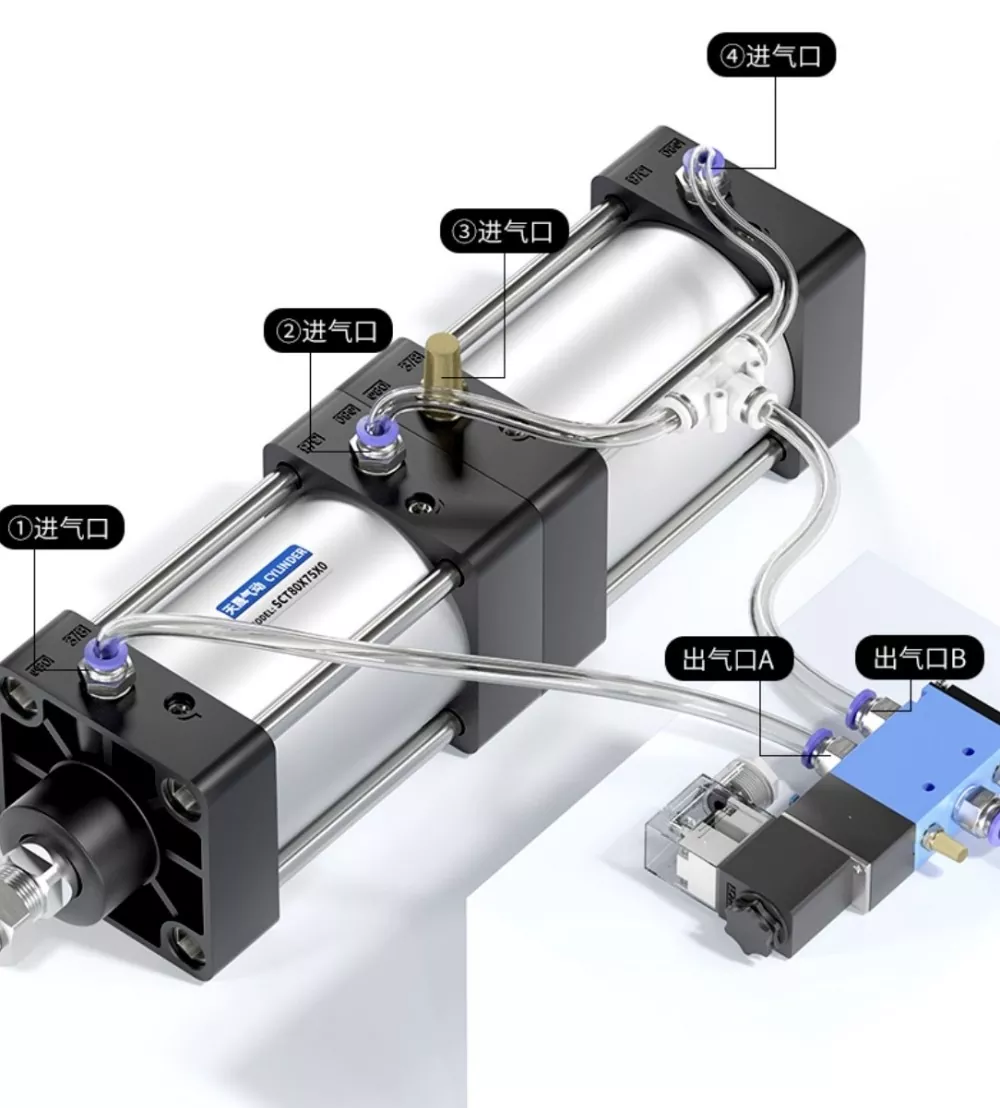

Silindirin her bölümünde bir piston bulunur. Piston kolu uzadığında tüm pistonlar itme kuvveti üretir. Ancak geri çekilme sırasında yalnızca bir piston çekme kuvveti üretir. Silindir①'in hava girişi, solenoid valfin A Bağlantı Noktasına bağlanır ve Silindir④'in hava girişi, solenoid valfin B Bağlantı Noktasına seri olarak bağlanır. Silindir③'in hava girişi bir susturucuya bağlıdır. Solenoid valfin A Portuna enerji verildiğinde silindirler geri çekilmiş konumda kalır. B Portuna enerji verildiğinde silindirler çalışmaya başlar. |

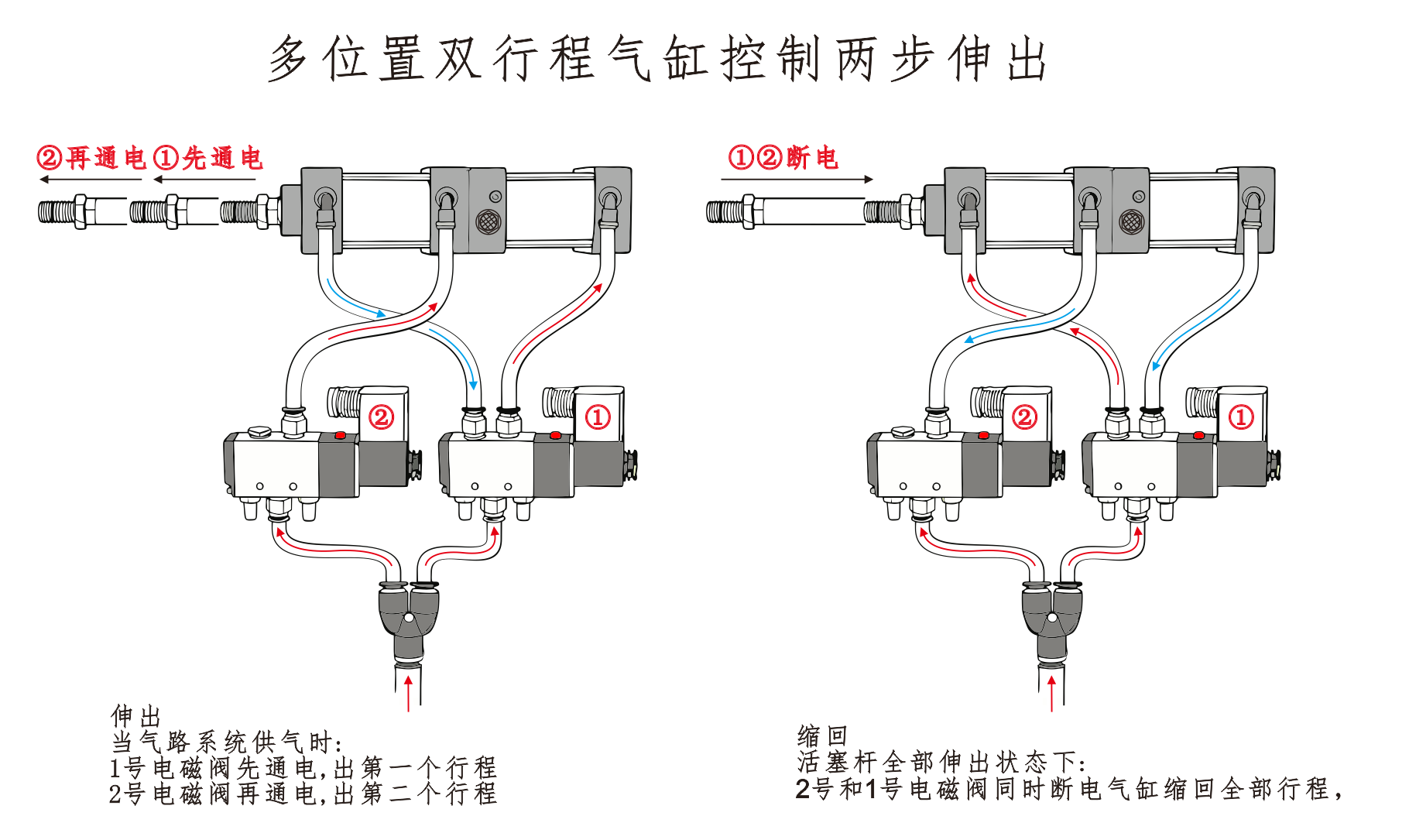

1.Uzatma Hava beslemesi açıkken: 1 numaralı solenoid valfe enerji verilir ve silindir ilk stroka kadar uzar.
Daha sonra 2 numaralı solenoid valfe enerji verilir ve silindir ikinci stroka kadar uzanır.
2.Geri çekilme Piston çubuğu tamamen uzatıldığında: 1 No'lu ve 2 No'lu solenoid valfın enerjisi kesilir ve silindir tamamen geri çekilir. |

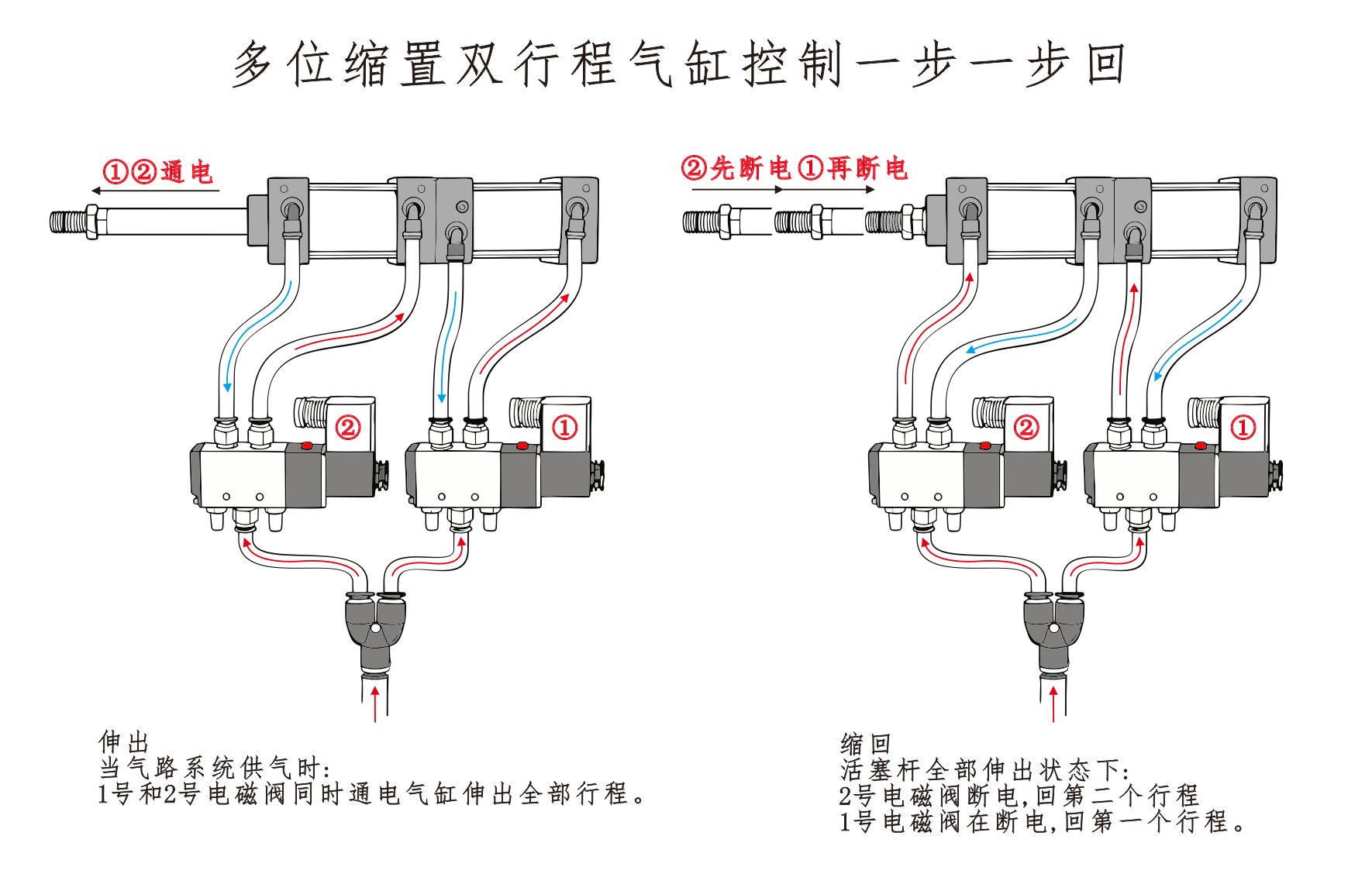

1. Uzatma (İleri Vuruş) Hava beslemesi açıldığında: 1 ve 2 numaralı solenoid valfe aynı anda enerji verilir. Silindir çubuğu tamamen uzatılıncaya kadar tüm stroklar boyunca uzanır.
2. Geri Çekme (Adım Adım Geri Dönüş) ①İkinci Pozisyona Dönüş Piston çubuğu tamamen uzatıldığında: 2 numaralı solenoid valfin enerjisi kesilir ve silindirin ikinci konuma çekilmesine neden olur. ② İlk Pozisyona Dönüş 1 No'lu solenoid valfin enerjisi kesilerek silindirin ilk konuma çekilmesine ve geri dönüş işleminin tamamlanmasına neden olur. |
|
|
|
|
SCT silindir serisi nedir?
SCT silindiri standart seri pnömatik silindir rot tipine aittir
