Genel olarak konuşursak,PU tüpGaz taşımacılığı için hava kompresörlerine monte edilir. İşlevsel olarak su ve diğer sıvıları da taşıyabilir ancak PU boruların korozyon direnci pek güçlü değildir.
Mevcut ekipmanlar: pnömatik ekipman, hava kompresörü, pnömatik aletler, hava pompası, hava silindiri, kesme makinesi, püskürtme ekipmanı, kaynak ekipmanı, endüstriyel robot, paketleme makinesi, çevre kontrol ekipmanı, nemlendirici, toz giderme ekipmanı, havalandırma sistemi, püskürtme sistemi, soğutma ekipmanı. Laboratuvar ve tıbbi ekipmanlar: laboratuvar cihazları, analizörler, tıbbi gaz ekipmanları, hava örnekleyiciler. Araçlar ve Makineler: Otomotiv Bakım Ekipmanları, Pnömatik Süspansiyon Sistemleri, Tarım Makineleri Otomasyonu Üretim Ekipmanları: Montaj Hatları, Konveyör Sistemleri, Test Ekipmanları Diğer Ekipmanlar: İçecek Dolum Makineleri, Gıda İşleme Ekipmanları, Balon Şişiriciler, Kumlama Ekipmanları.
Otomasyon Ekipmanlarında yaygın olarak kullanılan PU hava hortumu.
| PU (Poliüretan boru) | PA (naylon tüp) | PE(Polietilen boru） | Kauçuk tüp | Örgülü güçlendirilmiş hortum | Ultra esnek boru | PU düz hortum | |
| Özellikler: | En sık kullanılan hava hortumu, son derece esnek İyi, pürüzsüz yüzey, düşük iç direnç. | Yüksek sertlik, iyi sertlik, şekli koruyabilen | Yumuşak malzeme, yarı şeffaf, düşük maliyetli. | Doğal veya sentetik kauçuktan üretilmiş ve örgü tabaka ile güçlendirilmiştir. | Geliştirilmiş basınç direnci ve mekanik mukavemet sunan, polyester, aramid elyaf veya paslanmaz çelik telden yapılmış dış örgülü takviye katmanına sahip PU veya naylon boru. | Özel malzemeler ve işlemler kullanılarak esneklik sıradan PU boruların çok ötesindedir | Boru gövdesi düzdür ve birden fazla boru hattı paralel olarak entegre edilebilir. |
| Avantaj | İyi esneklik, aşınma direnci, burulma direnci, hafif, sarılması ve kurulumu kolay | Yüksek basınç dayanımı, yüksek sıcaklık dayanımı (110°C'ye kadar), mükemmel yağ ve kimyasal dayanımı ve kolayca oksitlenmemesi | Ucuz fiyat, iyi düşük sıcaklık direnci ve korozyon direnci (asit, alkali). | Mükemmel elastikiyete sahiptir, titreşimleri emer ve hava koşullarına karşı güçlü bir dirence sahiptir. | Son derece yüksek basınç direnci (sıradan borulardan birkaç kat daha yüksek), genleşme önleyici ve iyi darbe performansı | Son derece yumuşak, çok küçük bir bükülme yarıçapına sahip, tekrarlanan bükülme yorgunluğuna karşı dayanıklı ve düğümlerin kırılması kolay değil. | Yerden tasarruf sağlar, düzenli ve güzeldir, birden fazla hava kaynağını yönetmesi kolaydır ve karışıklığı önler. |
| Dezavantaj | Yüksek sıcaklık dayanımı performansı ortalamadır (genellikle -10°C~+60°C), yağ ve kimyasal dayanımı ise naylon borular kadar iyi değildir. | Esnekliği zayıftır, düşük sıcaklıklarda kolayca kırılır ve bükme kurulumu için geniş alan gerektirir. | Basınç direnci zayıf, yüksek sıcaklıklara dayanıklı değil, yaşlanmaya yatkın ve aşınma direnci zayıf. | Son derece hacimli, yüksek iç duvar direncine sahip ve kolay eskiyen plastik borular, yavaş yavaş modern pnömatik sistemlerin yerini almıştır. | Esneklik azalır, bükülme yarıçapı artar ve fiyat daha pahalı hale gelir. | Fiyat genellikle daha yüksektir ve basınç direnci aynı spesifikasyondaki sıradan borulardan biraz daha düşük olabilir. | Bükülme yönü sınırlıdır (yalnızca düz yöne doğru bükülebilir) ve fiyatı nispeten yüksektir |
| Tipik uygulamalar: | Özellikle robotik kollar ve mobil cihazlar gibi sık hareket ve bükülme gerektiren durumlarda pnömatik ekipmanların büyük çoğunluğunun bağlanmasına uygun, en güçlü evrensellik | Takım tezgahlarının yakınındaki boru hatları, otomotiv üretimi ve yüksek sıcaklık ekipmanları gibi yağ ve sıcaklık direncinin gerekli olduğu sabit kurulum. | Düşük basınçlı, geçici gaz yolu bağlantıları veya su ve tarımsal sulama gibi kritik olmayan alanlar için uygundur. Ana devreler için pnömatik devrelerde daha az yaygın olarak kullanılır. | Esas olarak ağır ekipmanlarda, inşaat makinelerinde ve büyük esneklik ve titreşim direnci gerektiren durumlarda kullanılır. | Yüksek basınçlı pnömatik sistemlerde, hava kompresörü çıkışlarında, uzun mesafeli ana gaz besleme boru hatlarında ve basınç darbelerinin sıklıkla üretildiği durumlarda kullanılır. | Robot gövdesi içerisinde bulunan, yüksek frekansta ileri geri hareket eden çekme zinciri (Tank zinciri) ve son derece yüksek esneklik gerektiren ekipmanlardır. | İş istasyonlarından merkezi borular, vana adalarından aktüatörlere kadar çok sayıda yürütme bileşenine sahip cihazlar için gaz yolunun özeti. |

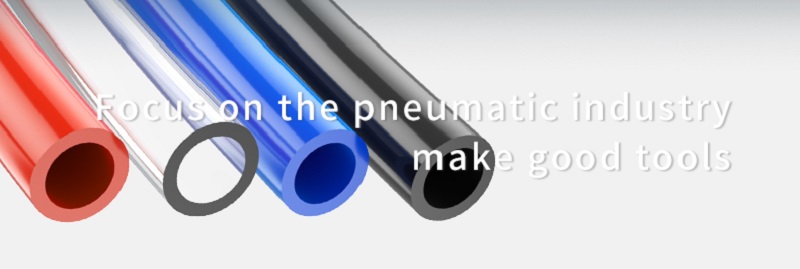

Poliüretan tüp (PU) Tüp dört renkte gelir: mavi, şeffaf, kırmızı ve mavi. Pnömatik cihazlarda çalışma tüpünü ayırt edip bağlamak bizim için uygundur. Spesifik olarak, her şirketin standart özelliklerine bağlıdır. Örneğin, bazı şirketler farklı boru hatlarını ayırt etmek ve hava devresi bakımı sırasında hızlı sorun giderme ve konumlandırmayı kolaylaştırmak amacıyla vakum için şeffaf tüplere, hava girişi için mavi tüplere ve hava çıkışı için turuncu tüplere ihtiyaç duyar.
Öncelikle PU hava hortumunun boyutunun akış hızını belirleyebileceğini biliyoruz. Pnömatik tüp ne kadar büyük olursa akış kapasitesi de o kadar güçlü olur ve bu da hava silindirinin çalışma hızını etkiler.

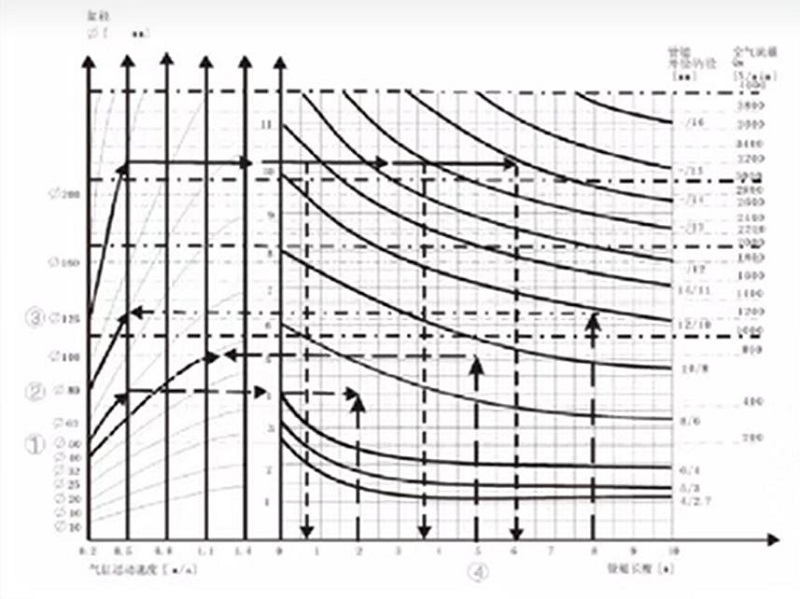

Açıkçası seçim yaparken hesaplama için strok, dakikadaki çalışma sayısı, silindir çapı vb. parametreleri dahil etmemiz gerekiyor. Ancak ilgili deneyimlere dayanarak, hava hattı borularının ilgili spesifikasyonlarıyla birlikte farklı silindir spesifikasyonları tavsiye edilir.
| Hava Silindiri delik boyutu (mm) | Tüp boyutu (mm) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Vananın çalışması için ana boru hattı biraz daha büyük borular seçebilir (bu, herhangi bir ek hava tüketimine yol açmayacak, dolayısıyla çalışma sırasında herhangi bir ek maliyet oluşmayacaktır).
2. Bununla birlikte, valf ile silindir arasındaki borunun aşağıdaki prensiplere göre optimize edilmesi gerekir: eğer boru çapı çok küçükse, kısılacaktır, dolayısıyla silindirin hızı sınırlanacaktır; Ancak aşırı boru çapı durgunluğa yol açarak hava tüketimini ve dolum süresini artırabilir.
3. Bükülme yarıçapının dikkate alınması gerekir ve çekme zinciri kullanıldığında bükülme yarıçapının kontrol edilmesi çok önemlidir.
PU borunun tipik olarak oda sıcaklığında yaklaşık 10 kg/cm² çalışma basıncı vardır, ancak bu boyuta ve modele bağlı olarak değişebilir. Yüksek basınçlı uygulamalar için güçlendirilmiş PU örgülü boru daha iyi bir seçimdir. Arttırılmış basınç direnci ve dayanıklılık sağlayan üç katmanlı bir tasarımla (dış PU, orta polyester örgülü takviye ve iç PU) üretilmiştir. Ayrıca bu tip PU borular hem hava hem de su transferi için uygundur.
Seçim Prensibi: Patlama basıncı ≥ 3 × çalışma basıncı
PU boruların esnekliği, özellikle 6 mm ve 8 mm PU borular gibi farklı boyutlar kullanıldığında, kurulum alanı ve ekipman hareketinde kritik bir rol oynar. 6 mm'lik PU boru gibi daha küçük çaplar, daha dar bükülme yarıçapı sunarak, alanın sınırlı olduğu kontrol panelleri veya küçük otomasyon sistemleri gibi kompakt kurulumlar için idealdir. Buna karşılık, 8 mm'lik PU boru sistemi daha yüksek hava akışı kapasitesi sağlar ve hem esnekliğin hem de akış performansının gerekli olduğu pnömatik aletler veya daha büyük makineler gibi uygulamalarda yaygın olarak kullanılır. Robotik kollar veya paketleme makineleri gibi dinamik sistemlerde, yüksek kaliteli poliüretan borular bükülmeden düzgün hareket sağlar, verimliliği artırır ve servis ömrünü uzatır. Doğru boyutun seçilmesi sistem performansını ve kurulum verimliliğini doğrudan etkiler.

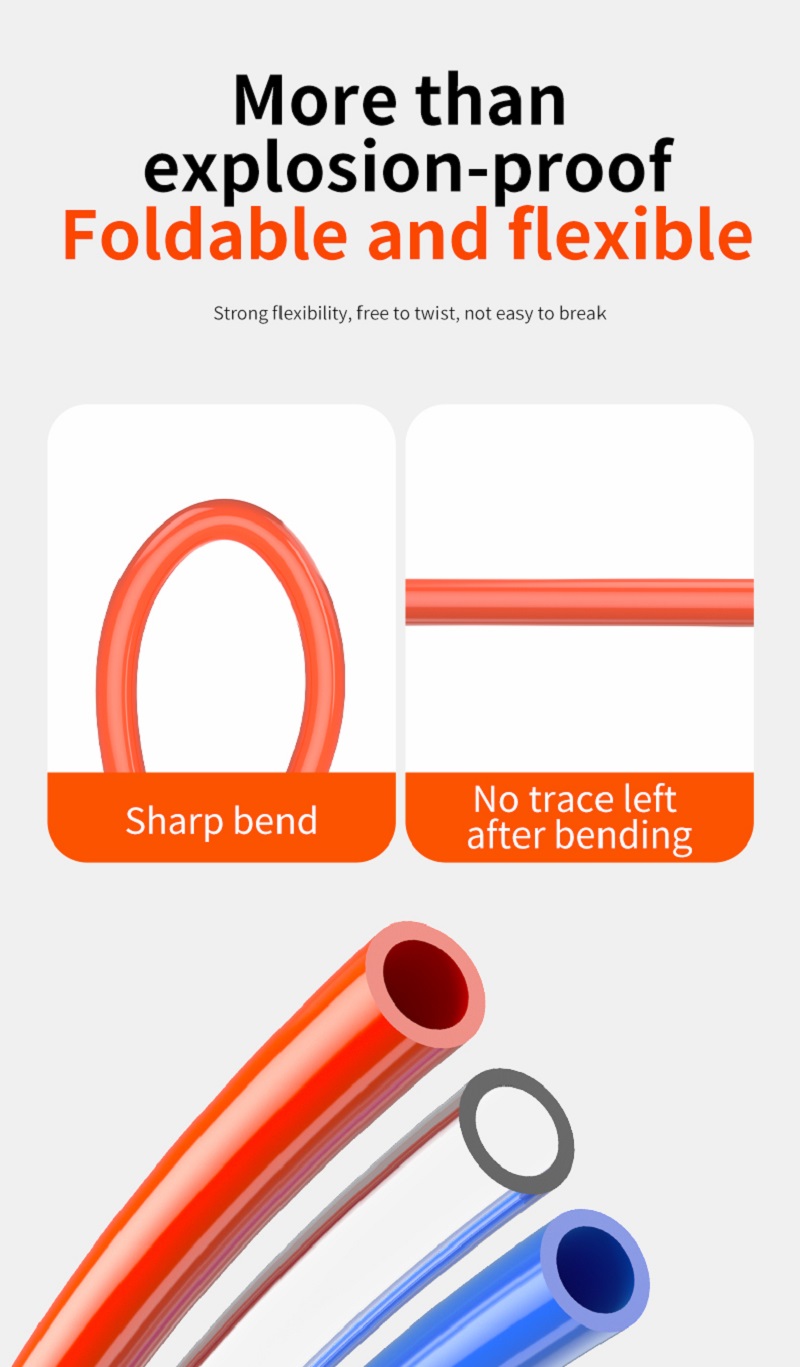

daha yumuşak, bükülmeye karşı dayanıklı, büküldükten sonra hızla geri dönebilir, bükme sırasında tıkanmaya daha az eğilimli, otomasyon sistemlerine özel, sıkışma olmadan ekipman yönlendirme
PU boruların sertliği, malzeme formülüne ve uygulamaya bağlı olarak genellikle 60A ile 95A arasındadır. 60APU tüpyumuşaktır ve bükülmesi kolaydır, sık hareket gerektiren sahneler için uygundur; 95A PU tüp daha serttir ve yüksek basınç veya uzun süreli sabitleme gerektiren durumlar için uygundur. Seçim yaparken gerçek ihtiyaçlara göre esneklik ve sağlamlığı dengelemek gerekir.
①. Malzeme oranı: Poliüretandaki yumuşak ve sert parçaların oranı sertliği doğrudan etkiler ve oranın ayarlanması borunun özelliklerini değiştirebilir.
②. Katkı maddeleri: Bazı dolgu maddelerinin veya plastikleştiricilerin eklenmesi, sertliği artırabilen silika eklenmesi gibi sertliği önemli ölçüde değiştirebilir.
③. Üretim süreci: Ekstrüzyon sıcaklığı ve soğuma hızı gibi süreç parametrelerinin de nihai sertlik üzerinde hafif etkileri olabilir.
·Dinamik uygulama: Sık bükülme senaryolarında (mekanik kol gaz beslemesi gibi), yorulma çatlamasını önlemek için 60A ila 75A arasında değişen hortumların seçilmesi önerilir.
·Yüksek basınçlı ortam: Basınç dayanımını sağlamak için yüksek basınçlı akışkanların taşınmasında 85A veya üzeri sert boruların kullanılması tavsiye edilir.
Aşınma direnci gereksinimleri: Zeminde sürüklenme veya sürtünmenin olduğu durumlarda 80A civarında dengeli bir sertlik daha idealdir.
①. Sertliği kontrol edin ve 85-95A'yı tanımlayın. Yaz aylarında 98A'nın sertliği yüksek sıcaklıklarda kolayca yumuşamaz; Kışın 95A sertliktedir, soğuk kış aylarında kolay sertleşmez. Çok yumuşak kızmak kolaydır; Çok sert ve çatlamaya eğilimli
②. Tüp duvarını kabarcık olmadan eşit şekilde sıkıştırın. Sıkıştırıldığında içi boş veya içbükey saç varsa, kusurlu kabul edilir.
③. Esnekliği kontrol edin. 90 derece büküldükten sonra saniyeler içinde geri dönecektir. Geri tepme yavaşsa ve kırışıklıklar kalmışsa kullanılmamalıdır.
④. İç çapı kontrol edin ve ekipman basıncına göre ilgili özellikleri seçin. İç çap doğru değilse gücü etkileyecektir
Kompresörlerden gelen basınçlı hava yüksek sıcaklıktadır. Kısa süreli kullanımda sorun yoktur ancak uzun süreli kullanım tüpün şişmesine veya patlamasına neden olabilir. Hava tankları, soğutucular ve hava filtreleri ile kullanılması tavsiye edilir.
Atölyelerde PU tüpler sıklıkla sarılır, sürüklenir ve aşındırıcı sıvılarla temas edebilir. Bu faktörler tüp yüzeyine zarar verebilir, yaşlanmayı hızlandırabilir ve servis ömrünü kısaltabilir. Tüpleri zamanında değiştirin veya OLK yüksek basınçlı örgülü PU tüpleri kullanın.
Sprey boyama, yüksek sıcaklıkları, aşındırıcı boyaları ve tüpün basınç altında çekilmesini içerir ve bu da patlamaya neden olabilir. Boru basınç-sıcaklık tablosunu takip edin, basıncı güvenli sınırlar içinde tutun ve OLK yüksek basınçlı örgülü kullanmayı düşününPU tüpler.
Normal düz bağlantılar, dirsekler ve T bağlantılarının tümü bağlanabilir
Evet, pnömatik tüpün rengi ve üzerindeki işaretler özelleştirilebilir
