Tek yönlü akış kontrol valfi, paralel olarak bir çek valf ve bir kısma valfinden oluşan bir akış kontrol valfidir. Genellikle bir silindirin hızını kontrol etmek için kullanılır ve aynı zamanda hız kontrol cihazı olarak da bilinir.

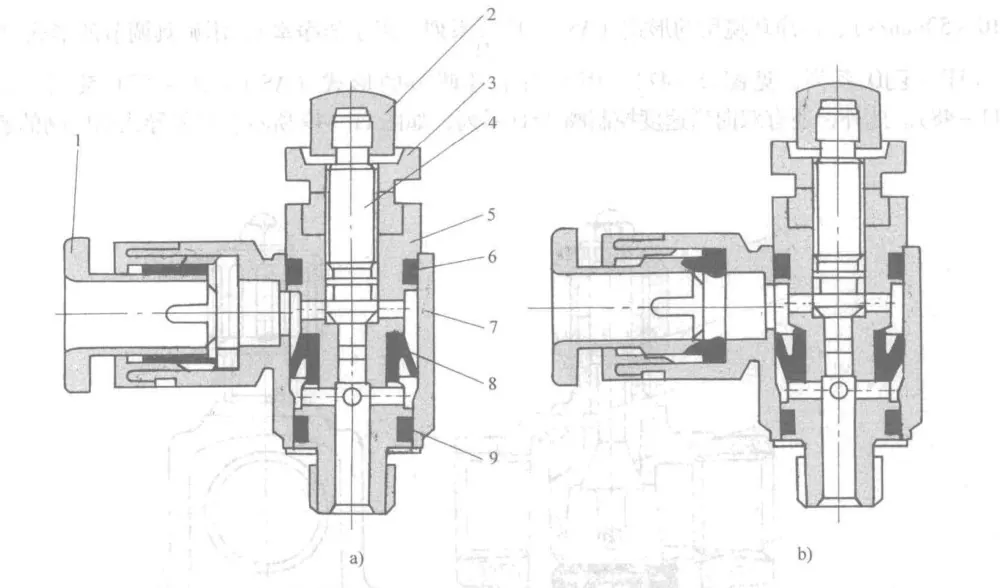

SL akış kontrol valfi işlevi, tek yönlü bir sızdırmazlık halkası aracılığıyla gerçekleştirilir. Fotoğraf (a) egzoz kısılmasını ve fotoğraf (b) giriş kısılmasını göstermektedir; fark yalnızca sızdırmazlık halkasının montaj yönünden kaynaklanmaktadır.
Bu valf doğrudan silindirin üzerine monte edilerek bağlantı elemanlarından, borulardan, çalışma süresinden ve maliyetten tasarruf sağlar. Döner tasarımı sayesinde boru yönü montaj sonrasında serbestçe ayarlanabilir. Gaz kelebeği valfi ayrıca bir kilitleme mekanizmasıyla donatılmıştır.
·Aktüatörler için hız kontrol cihazıdır.
·Tüm R ve NPT dişli bağlantı elemanlarında sızdırmazlık için sızdırmazlık maddesi kullanılır.
·Tüm düz dişlerde sızdırmazlık için standart O-halkalar kullanılır.
|
Marka |
Arktik |
SMC |
Parti |
IMI/Norgren |
ÇELİK |
CKD |
|
Fotoğraf |
|
|
|
|
|
|
|
Dışarı |
PSL(A) |
AS220(Gri düğme) |
BOĞAZ |
COTA(R dişli) COK51(G dişli) |
Qsc-ve |
ASL |
|
İçinde |
PSL(B) |
AS221(Mavi düğme) |
GRLZ |
COSA(R dişli) COL51(G dişli) |
QSC-B |
-- |
|
İsim |
1. Hız Kontrol Cihazı 2. Tek Yönlü Akış Kontrol Vanası 3. Tek Yönlü Akış Kontrol Vanası 4. Çek Valfli Kısma Valfi 5. Akış Regülatörü (Çek Valfli) 6. Pnömatik Hız Regülatörü |
|||||
Hız kontrolörleri, aktüatörlerin uzatma ve geri çekme hızını ayarlamak için kullanılan yaygın pnömatik bileşenlerdir. Kısma valfleri esas olarak silindir hızını kontrol eden akışı ayarlayan bileşenlerdir ancak bunların montaj konumları, kısma yönleri ve gövde tasarımları farklıdır. Kontrol yöntemine göre egzoz kısma tipine ve giriş kısma tipine ayrılabilirler.
ve kurulum süresi. Döner tasarım esnek boru yönlendirmesine olanak tanır ve kilitleme mekanizmalı ayar çarkı hassas ve istikrarlı akış kontrolü sağlar.

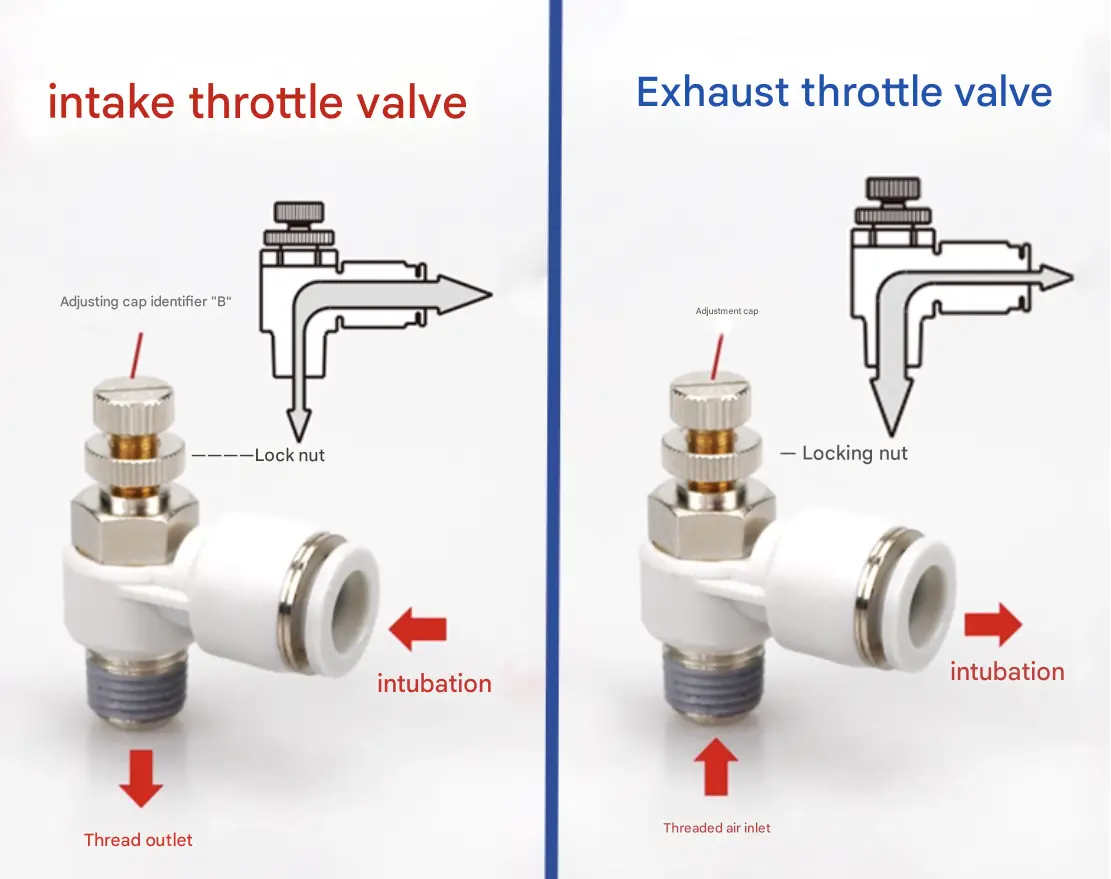

Bir gaz kelebeği valfi esas olarak valf gövdesi, valf çekirdeği, ayar cihazı ve contalardan oluşur. Egzoz gaz kelebeği valfinin ayar kısmında bir ayar çarkı ve bir kilitleme çarkı bulunur. Giriş gaz kelebeği valfi dışarıdan benzer görünür ve her ikisi de önce kilitleme çarkını gevşeterek, akışı ayarlamak için ayar çarkını çevirerek ve ardından sabitlemek için kilitleme çarkını sıkarak ayarlanır.
Giriş gaz kelebeği valfleri havayı boru yoluyla alır ve dişli bağlantı noktası aracılığıyla egzoz eder; egzoz gaz kelebeği valfleri dişli porttan havayı alır ve tüp yoluyla egzoz eder.
|
SL-B (Emme gazı kontrolü) |
SL (Egzoz gazı kontrolü) |
|
|
|
|

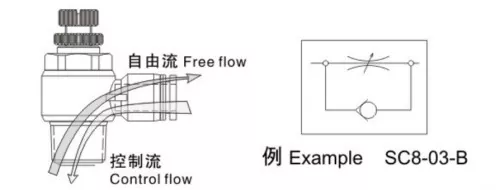

Armatür ucundan giren havayı kontrol edin. Bağlantı parçalarının ucundan giren ve dişli uçtan çıkan hava sınırsızdır. |

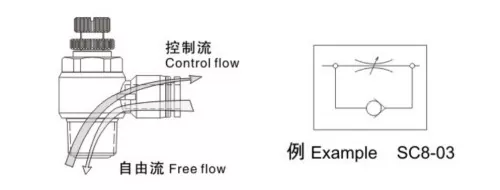

Dişli uçtan gelen havayı kontrol edin. Bağlantı parçalarının ucundan giren ve dişli uçtan çıkan hava sınırsızdır. |
|
SL4-M3B,SL4-M4B,SL4-M5B,SL-M6B,SL4-01B,SL4-02B, |
SL4-M3,SL4-M4,SL4-M5,SL4-M6,SL4-01,SL4-02 |
|
SL6-M3B,SL6-M4B,SL6-M5B,SL6-M6B,SL6-01B,SL6-02B,SL6-03B,SL6-04B |
SL6-M3,SL6-M4,SL6-M5,SL6-M6,SL6-M6,SL6-01,SL6-02,SL6-03,SL6-04 |
|
SL8-M5B,SL8-M6B,SL8-01B,SL8-02B,SL8-03B,SL8-04B |
SL8-M5,SL8-01,SL8-02,SL8-03,SL8-04 |
|
SL10-01B,SL10-02B,SL10-03B,SL10-04B |
SL10-01,SL10-02,SL10-03,SL10-04 |
|
SL12-02B,SL12-03B,SL12-04B, |
SL12-01,SL12-02,SL12-03,SL12-04 |
|
|
SL16-03,SL16-04 |
İşlevsel sembollerden, hem egzoz hem de giriş akış kontrol valflerinin tek yönlü kısma valfleri olduğunu, akışı yalnızca tek yönde kontrol ederken ters hava akışının serbestçe geçmesine izin verdiğini görebiliriz. Çift etkili silindirlerde silindir hareket stabilitesini artırmak amacıyla egzoz kısma valfleri tercih edilir. Hava beslemesi olmadığında genellikle uzatma veya geri çekme için bir yay kullanan tek etkili silindirler için, gazın çalışma sırasında yay kuvvetini aşması gerekir, bu nedenle giriş kısma valfleri hız kontrolü için uygundur.

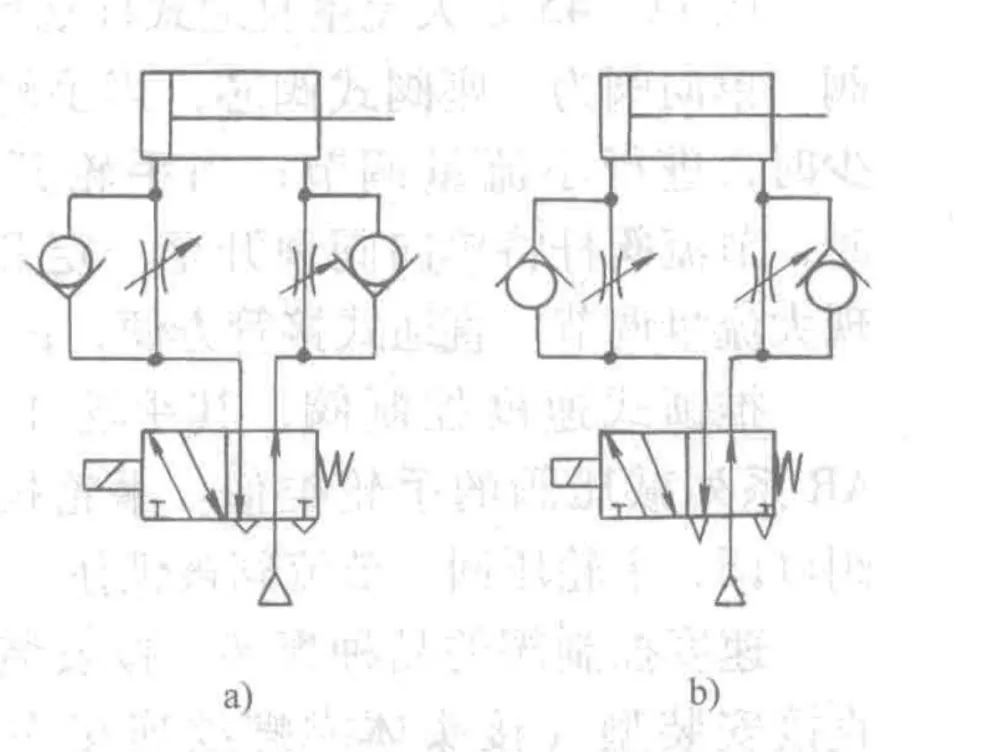

Diyagramda hız kontrol valfini pnömatik devreye bağlamanın 2 yolu gösterilmektedir.
· （a） (egzoz kısma) sırasında yön valfine enerji verildiğinde silindirin giriş tarafındaki çek valf açılarak milsiz tarafın hızla dolmasını sağlar. Çubuk tarafındaki hava yalnızca gaz kelebeği yoluyla dışarı çıkabilir. Gaz kelebeği açıklığını ayarlayarak silindir hızı kontrol edilebilir. Bu yöntem stabil piston hareketi sağlar ve en sık kullanılan devredir.
· (b)'de (giriş kısma), giriş tarafındaki çek valf kapalı ve egzoz tarafındaki çek valf açıktır. Giriş hava akışı küçüktür, dolayısıyla giriş odasındaki basınç yavaşça yükselirken, egzoz odasındaki basınç hızla düşer. Piston esas olarak havanın genleşmesiyle hareket eder ve hız kontrolünü dengesiz hale getirir. Bu yöntem genellikle yalnızca tek etkili silindirler, kenetleme silindirleri veya düşük sürtünmeli silindirler için kullanılır.
OLK SL serisi dirsek tipi akış kontrol vanalarıhassas aktüatör hızı regülasyonu için tasarlanmış yüksek kaliteli pnömatik hız kontrol cihazlarıdır. Basit ama güvenilir bir yapıya sahip olan her bir valf, bir kısma mekanizması ve tek yönlü bir çek valfi entegre ederek, tek yönde kontrollü hava akışına izin verirken serbest ters akışa da olanak tanır.
Hem giriş hem de egzoz kısma tipleri mevcut olan SL valfleri, tasarruf sağlamak için doğrudan silindirlere monte edilebilirbağlantı parçaları, borularve kurulum süresi. Döner tasarım esnek boru yönlendirmesine olanak tanır ve kilitleme mekanizmalı ayar çarkı hassas ve istikrarlı akış kontrolü sağlar.
Pnömatik otomasyonda, tek veya çift etkili silindirlerde, kenetleme silindirlerinde ve düşük sürtünmeli silindirlerde yaygın olarak kullanılan SL valfleri, silindir performansının iyileştirilmesine, çevrim sürelerinin azaltılmasına ve sistem stabilitesinin optimize edilmesine yardımcı olur. OLK SL serisi ile pnömatik sistemleriniz için güvenilir, verimli ve kullanımı kolay hız kontrol çözümlerine sahip olursunuz.
