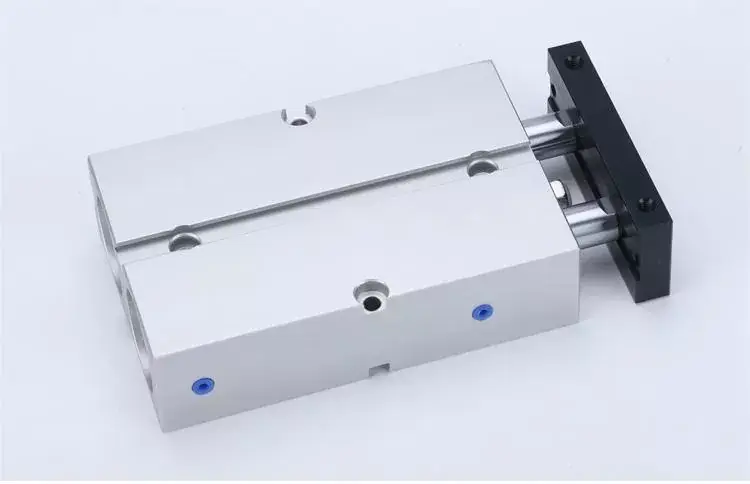

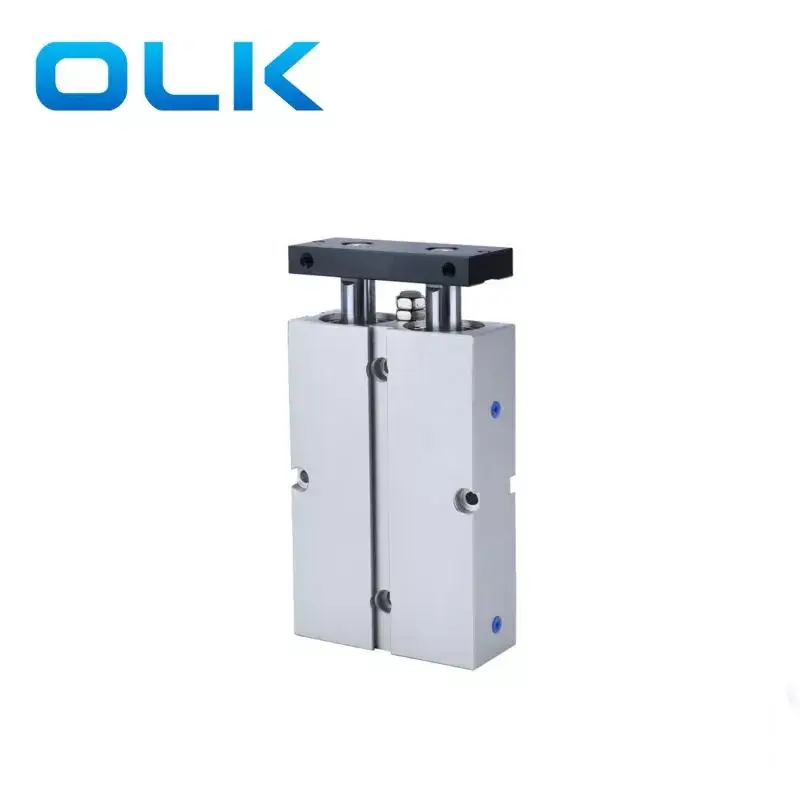

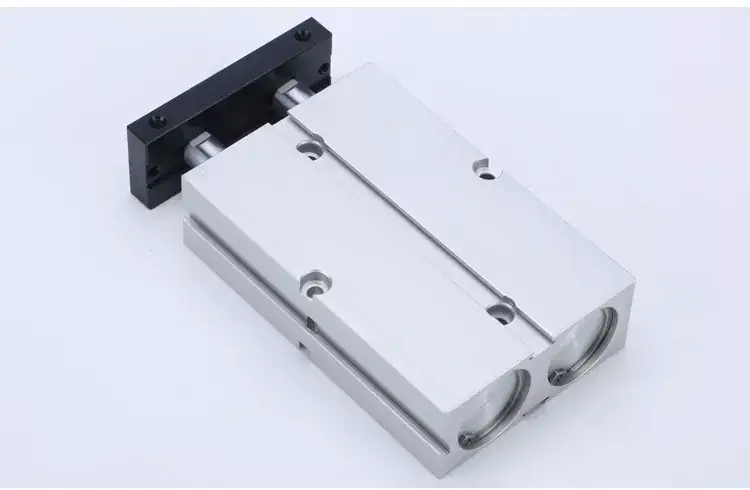

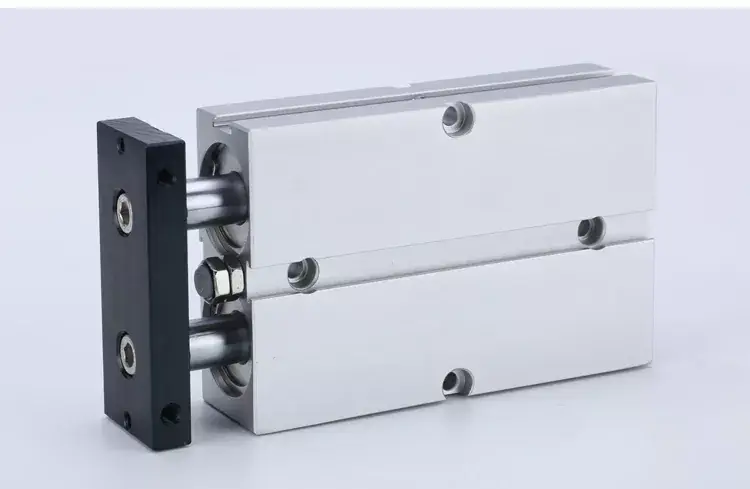

Fabrikamız TN serisi çift eksenli silindirin üretimi konusunda uzmanlaşmıştır. OLK'dan TN serisi çift eksenli silindir satın almaya hoş geldiniz. Müşterilerden gelen her talep 24 saat içinde yanıtlanıyor. Oleikai (OLK) TN çift eksenli silindir, çoklu eksenlerin eşzamanlı kontrolünü sağlar, bu da karmaşık hareket yollarını ve çok eksenli işbirlikçi çalışmaları kolaylaştırır.
Çoklu tek eksenli silindirleri ayrı ayrı kullanma ile karşılaştırıldığında, TN çift eksenli silindire, daha kompakt olan boşluk tasarruflu gömülü bir gövde montaj formu ile çoklu çalıştırma eksenlerini entegre eder.
Gelişmiş tasarım ve optimize edilmiş kontrol algoritmalarına sahip OLK pnömatik tedarikçileri, verimli enerji kullanımı ve enerji tasarrufu etkileri elde eder, enerji tüketimini ve işletme maliyetlerini azaltır.
TN çift eksenli silindirin sabit panelinde üç tarafta montaj delikleri vardır ve çok konumlu yüklemeyi kolaylaştırır. Karmaşık hareket yollarında her eksenin senkron hareketini sağlayarak çoklu eksenlerin kesin senkron kontrolünü sağlar.
1. Şirket standartlarına uygundur.
2. Yer tasarrufu için gömülü gövde kurulumu.
3. Yanal yüklere dayanabilen belirli bükülme ve burulma direncine sahiptir.

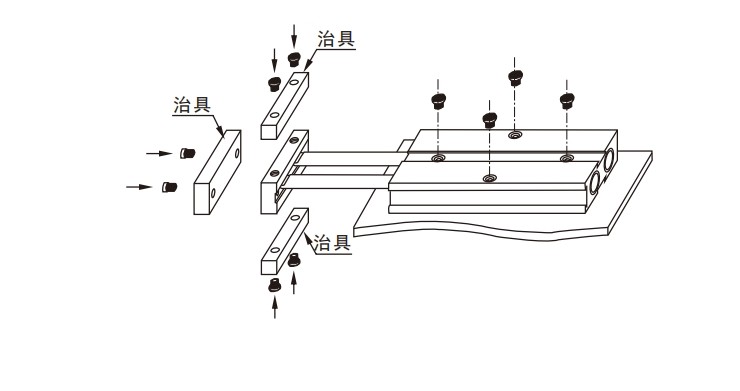

4 Sabit plakanın üç tarafındaki montaj delikleri çok konumlandırılmış montajı kolaylaştırır.
5. Gövde üzerindeki ayarlanabilir ön uç çarpışma pedi, silindir strok ayarına ve darbe giderilmesine izin verir.
6. Bu silindir serisi, manyetik eklerle standart olarak donatılmıştır ve manyetik olmayan seçenekler mevcuttur.
|
Delik boyutu (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Oyunculuk modu |
Çift oyunculuk |
|||||
|
Çalışma ortamı |
Temiz hava |
|||||
|
Çalışma baskısı |
0.1-1.0 MPa (14-145psi) |
|||||
|
Kanıt baskısı |
1.5 MPa (215psi) |
|||||
|
Çalışma sıcaklığı aralığı |
‘-20-70 ℃ |
|||||
|
Çalışma hızı aralığı |
30-500 |
|||||
|
Tamponlama modu |
Kaza Yastığı |
|||||
|
Kaçak olmayan hassasiyet |
± 0.4 |
± 0.3 |
||||
|
Port Boyutu |
M5 x 0.8 |
PT1/8 |
||||
Dönmeyen doğruluk, silindir tamamen geri çekilmiş durumdayken silindir sabit plakanın dönebileceği açıyı ifade eder.
Mevcut devralma iş parçacığı türleri NPT ve G'dir.
PS: Mıknatıslı tüm TN serisi çift eksenli silindir.
TN Serisi Çift Eksen Silindir Sembolü:
|
Sipariş Kodu |
||||||||
|
TN |
- |
20 |
X |
50 |
- |
S |
- |
|
|
Model |
|
Delik |
|
felç |
|
Mıknatıs |
|
İplik |
|
TN: Çift çubuk silindiri (çift oyunculuk), mıknatıslı tam seri |
|
|
|
|
|
S: Mıknatısla |
|
Boş: PT Konu |
|
|
|
|
|
|
|
|
|
T: npt iş parçacığı |
|
|
|
|
|
|
|
|
|
G: G Konu |
TN Serisi Çift Eksen Silindir Standart Özellikleri:
|
Delik boyutu (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Oyunculuk modu |
Çift oyunculuk |
|||||
|
Çalışma ortamı |
Temiz hava |
|||||
|
Çalışma baskısı |
0.1-1.0 MPa (14-145psi) |
|||||
|
Kanıt baskısı |
1.5 MPa (215psi) |
|||||
|
Çalışma sıcaklığı aralığı |
‘-20-70 ℃ |
|||||
|
Çalışma hızı aralığı |
30-500 |
|||||
|
Tamponlama modu |
Kaza Yastığı |
|||||
|
Kaçak olmayan hassasiyet |
± 0.4 |
± 0.3 |
||||
|
Port Boyutu |
M5 x 0.8 |
PT1/8 |
|
|||
Dönmeyen doğruluk, silindir tamamen geri çekilmiş durumdayken silindir sabit plakanın dönebileceği açıyı ifade eder.
Mevcut devralma iş parçacığı türleri NPT ve G'dir.
PS: Mıknatıslı Alltn Serisi çift eksenli silindir.
|
delik (mm) |
Piston çubuk çapı (mm) |
Oyunculuk tipi |
Etkin alan (mm²) |
Hava Basıncı (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Çift oyunculuk |
İtme tarafı |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
İtme tarafı |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Çift oyunculuk |
İtme tarafı |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
İtme tarafı |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Çift oyunculuk |
İtme tarafı |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
İtme tarafı |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Çift oyunculuk |
İtme tarafı |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
İtme tarafı |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Çift oyunculuk |
İtme tarafı |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
İtme tarafı |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Çift oyunculuk |
İtme tarafı |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
İtme tarafı |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
