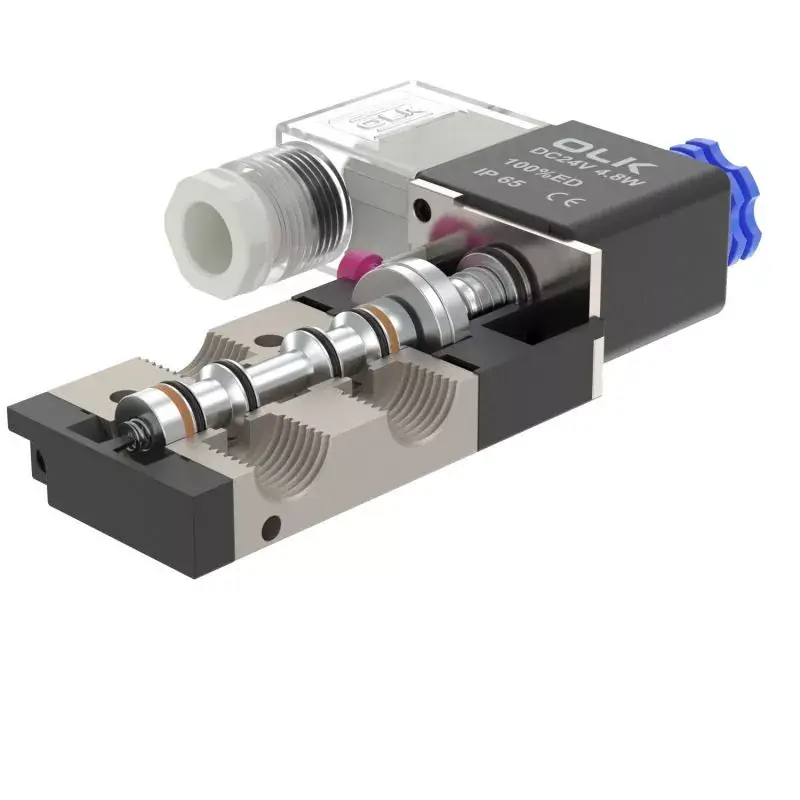

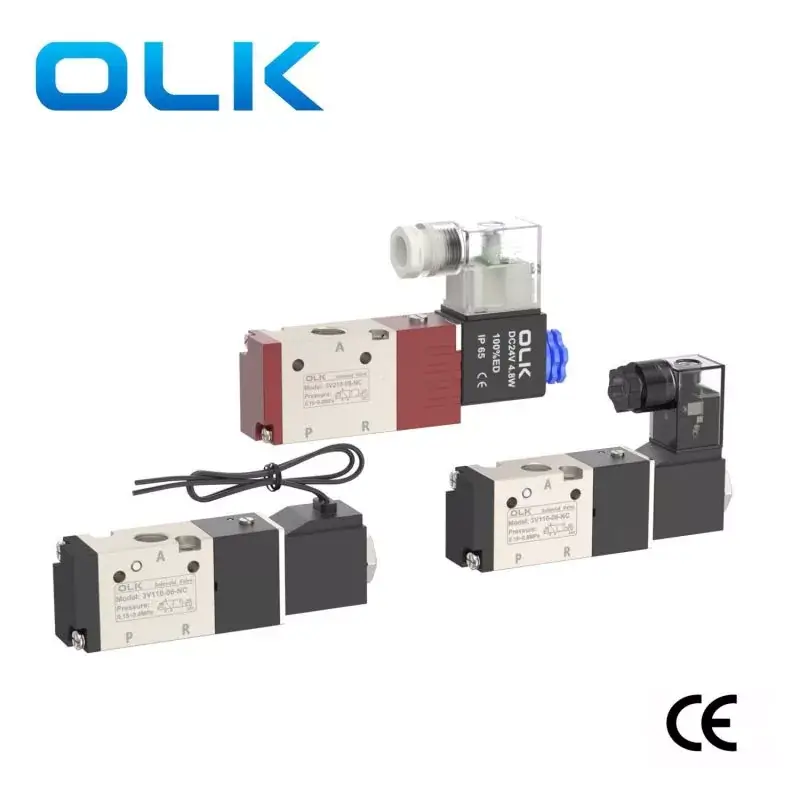

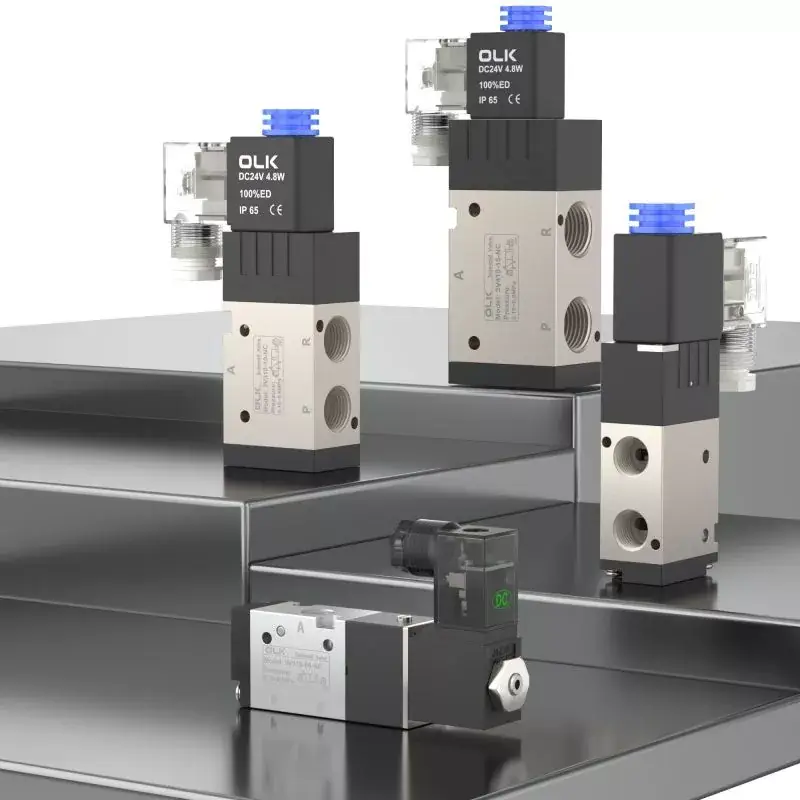

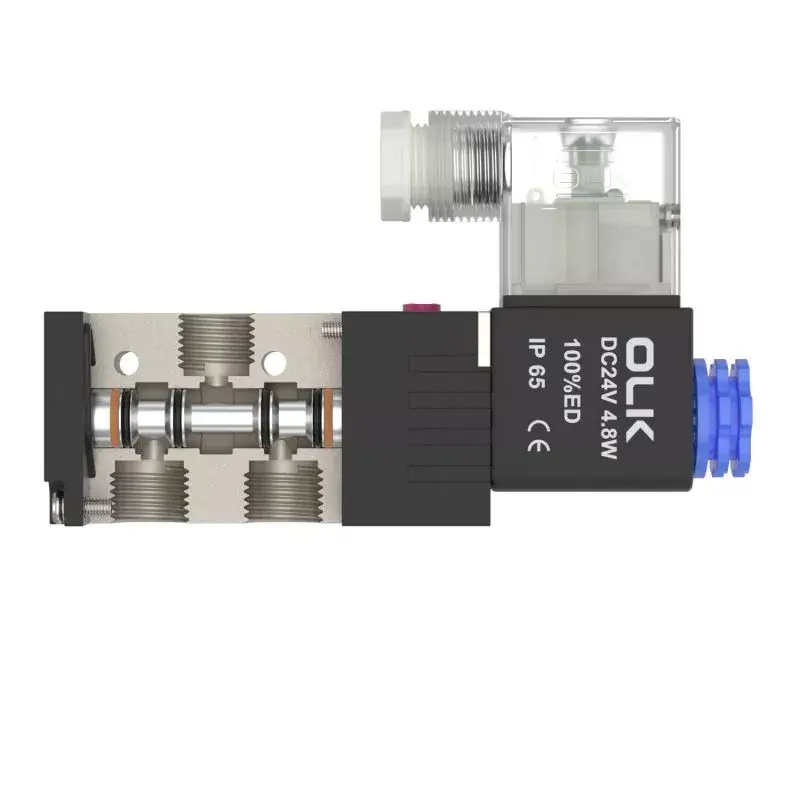

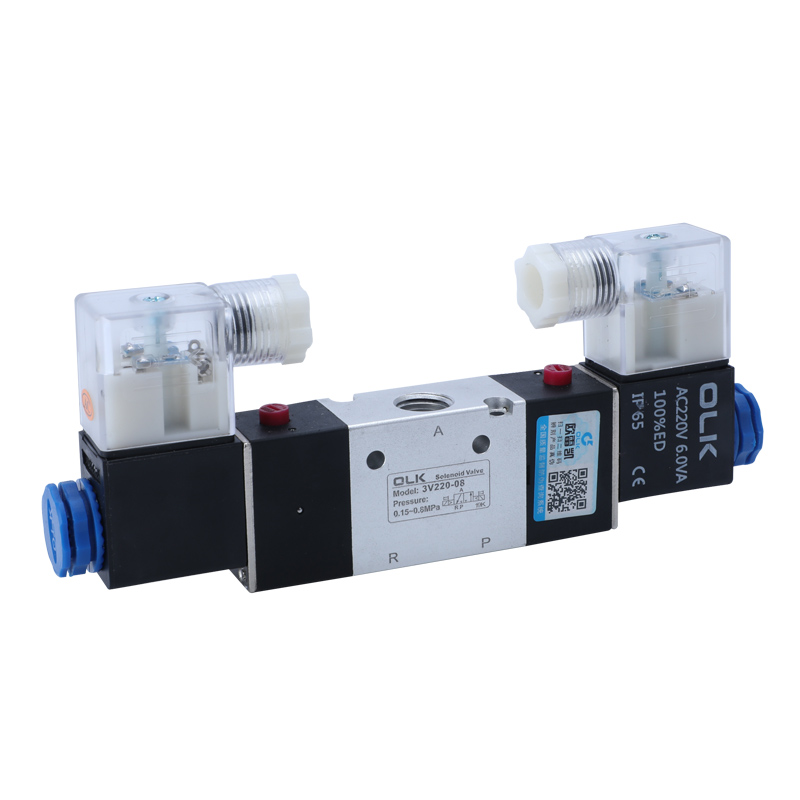

Oleikai (OLK) 3V Serisi Solenoid Valve 3 Yolu, tek etkili silindirleri kontrol etmek için uygun, hızlı tepki hızı ve güvenilir bir çalışma içeren pilot tarafından işletilen solenoid yönlü valf kategorisine aittir. Valf gövdesi, korozyona dirençli, yüksek sıcaklığa dirençli alüminyum alaşımdan yapılmıştır, bu da onu çeşitli sert ortamlarda kullanıma uygun hale getirir.
Çeşitli otomatik üretim hatları, pnömatik ekipman, tıbbi cihazlar vb.
Sembol:
1. Doğrudan etkili yapılandırma, duyarlı anahtarlama;
2. Normal olarak kapalı ve normalde açık türler için mevcut seçenekler;
3. Koaksiyel kapatma yapısı, mükemmel sızdırmazlık, büyük akış hızı;
4. Yağ yağlamasına gerek yoktur;
5. Kolay kurulum ve hata ayıklama için manuel cihazla donatılmıştır;
6. Seçim için çoklu standart voltaj dereceleri mevcuttur.
|
çalışma ortamı |
Hava (40μm'den fazla bir filtre ile filtrelenmiş) |
|
Aksiyon |
Pilot tipi |
|
pozisyon sayısı |
Üç Yolu İki Pozisyon |
|
yağlama |
gereksiz |
|
Çalışma Basıncı Aralığı MPA (PSI) |
0.15∼0.8 (21 ~ 114) |
|
Garantili basınç direnci |
1.5MPA (215psi) |
|
Vücut malzemesi |
alüminyum alaşımı |
|
Standart voltaj |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Voltaj Aralığı Kullanın |
AC: ± 15 ％ DC: ± 10 ％ |
|
koruma seviyesi |
IP65 (DIN40050) |
|
ısı direnci derecesi |
B Sınıfı |
|
Bağlantı türü |
Din soket tipi, çıkış tipi |
|
Uyarma süresi |
0,05 saniye veya daha az |
|
model |
Liman çapı |
Çalışma sıcaklığı ° C |
Maksimum çalışma frekansı |
Akış kesit alanı mm² (CV değeri) |
güç tüketimi |
|
3V110-M5 |
M5 |
-20∼70 |
5 kez |
5.5 (0.31) |
AC: 3VA DC: 3W |
|
3V120-M5 |
M5 |
-20∼70 |
5 kez |
5.5 (0.31) |
AC: 3VA DC: 3W |
|

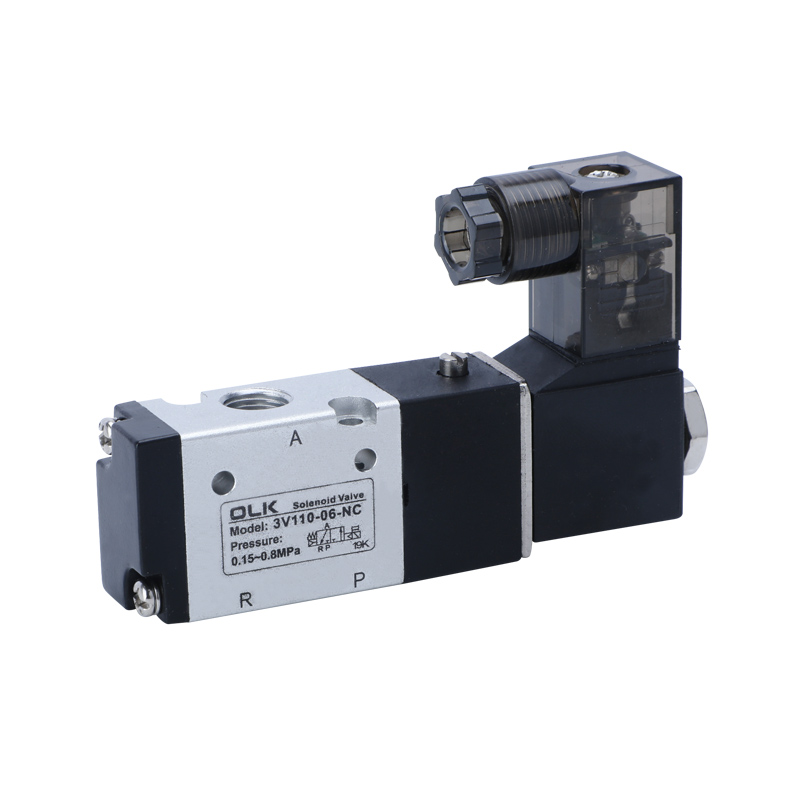

3v110-06 |
G1/8 |
-20∼70 |
5 kez |
12.0 (0.67) |
AC: 3VA DC: 3W |
|

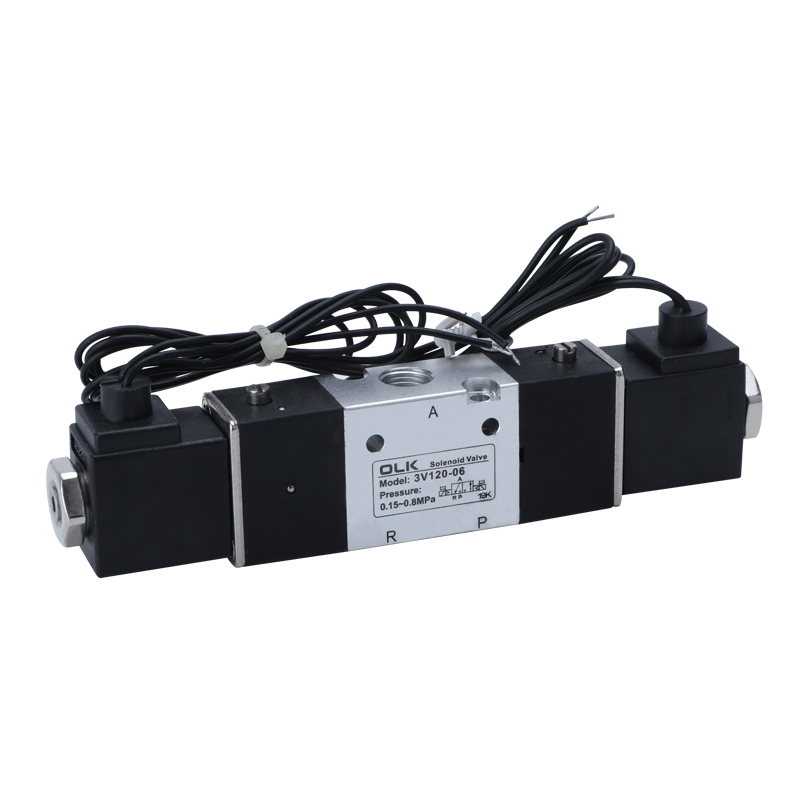

3V120-06 |
G1/8 |
-20∼70 |
5 kez |
12.0 (0.67) |
AC: 3VA DC: 3W |
|
3v210-06 |
INAKE = Outlet = G1/8 |
-20∼70 |
5 kez |
14.0 (0.78) |
AC: 6VA DC: 4.8W |
|
3v220-06 |
INAKE = Outlet = G1/8 |
-20∼70 |
5 kez |
14.0 (0.78) |
AC: 6VA DC: 4.8W |
|

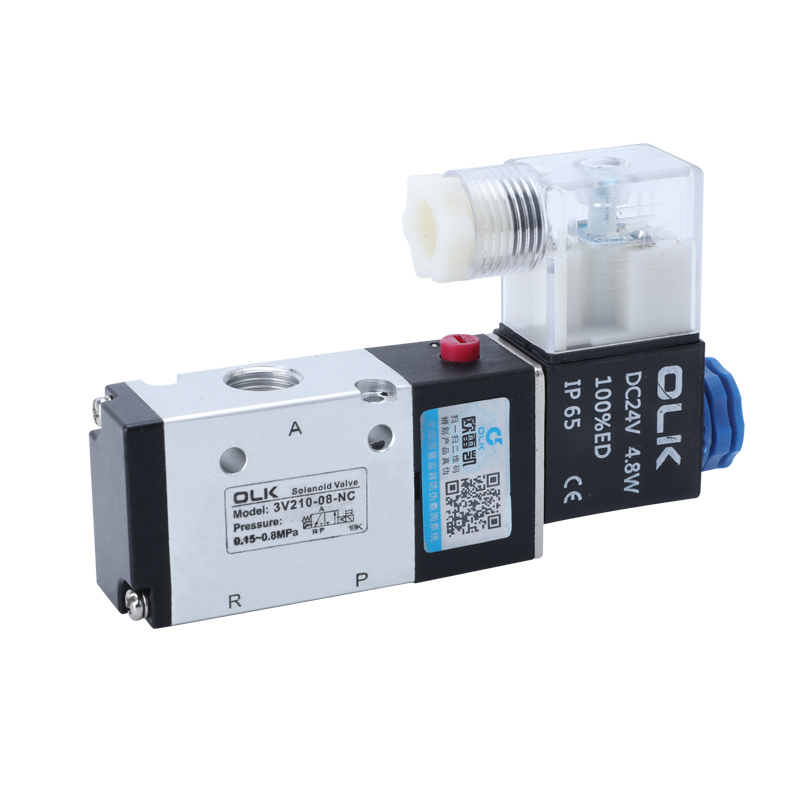

3v210-08 |
INTAKE = Outlet = G1/4 |
-20∼70 |
5 kez |
16.0 (0.89) |
AC: 6VA DC: 4.8W |
|
3v220-08 |
INTAKE = Outlet = G1/4 |
-20∼70 |
5 kez |
16.0 (0.89) |
AC: 6VA DC: 4.8W |
|
3v310-08 |
INTAKE = Outlet = G1/4 |
-20∼70 |
5 kez |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3v320-08 |
INTAKE = Outlet = G1/4 |
-20∼70 |
5 kez |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3v310-10 |
INTAKE = Outlet = G3/8 |
-20∼70 |
5 kez |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3v320-10 |
INTAKE = Outlet = G3/8 |
-20∼70 |
5 kez |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3v410-15 |
INTAKE = Outlet = G1/2 |
-5∼60 |
3 kez |
50.0 (2.79) |
AC: 6VA DC: 4.8W |
|
3v420-15 |
INTAKE = Outlet = G1/2 |
-5∼60 |
3 kez |
50.0 (2.79) |
AC: 6VA DC: 4.8W |
