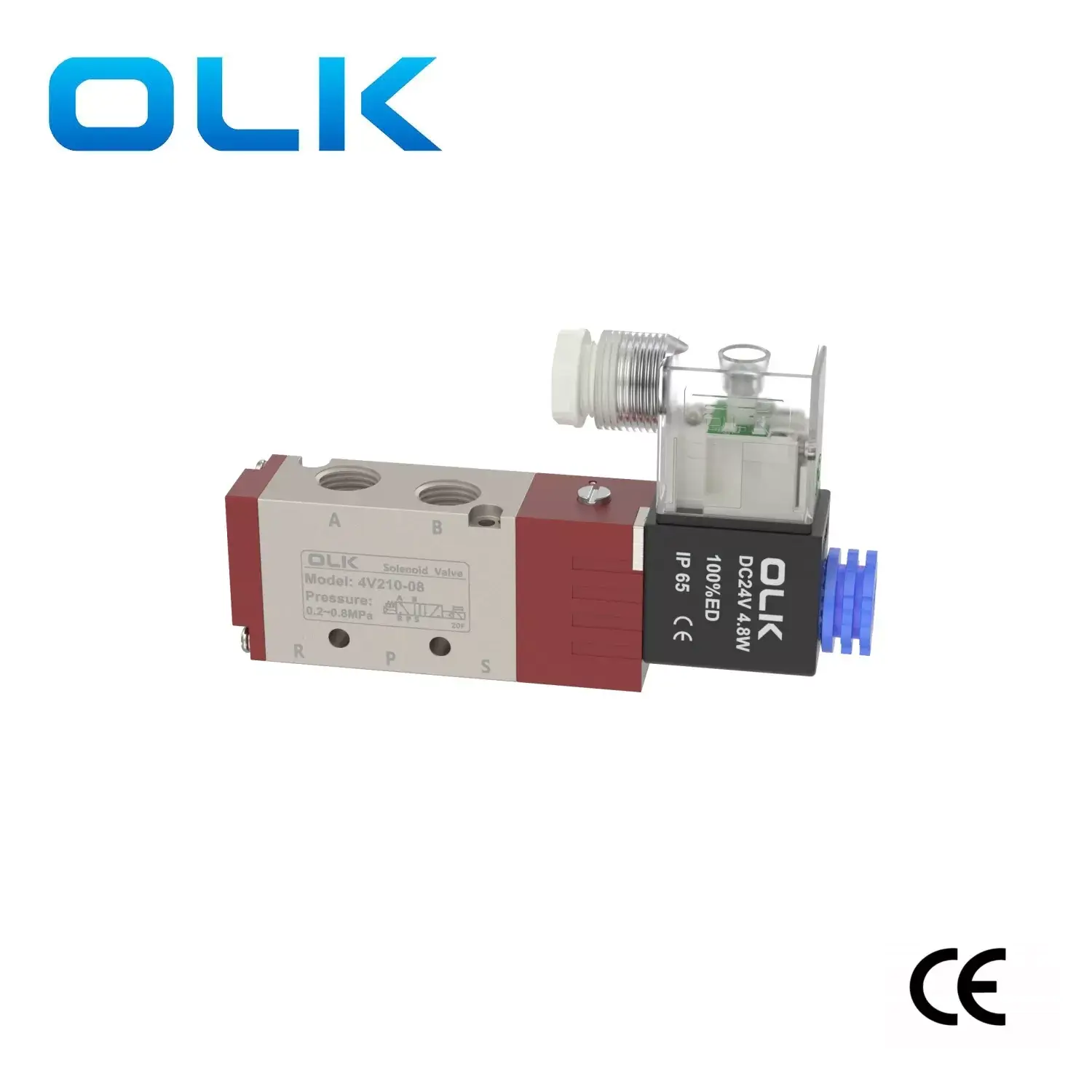

4V serisi solenoid valf 5 yollu solenoid valf, çalışma ortamı olarak hava için uygun bir sıvı yönlü valftır.
5 Yolu 4V serisi solenoid valf gövdesi alüminyum alaşımdan yapılmıştır ve A Dota Toz geçirmez pilot kafalar, Mitsubishi sızdırmazlık bileşenleri ve dondurucu olmayan yağlama yağı gibi yüksek kaliteli malzemeler içerir. İşlevselliğini sert çalışma ortamlarında koruyabilir. Bu valf, en yüksek güvenlik ve kalite standartlarını karşılayarak titiz EMC ve LVD uyum testi yapıldı ve CE sertifikası elde etti.
Ürün, kullanıcıların karmaşık entegre sistem ortamlarında ürünü hızlı bir şekilde tanımlamasına olanak tanıyan özelleştirilmiş görünüm renklerini kabul eder.
4V serisi solenoid valfler için standart arayüzler, kolay kurulum için entegre setlerde bulunan M5, G1/8, G1/4, G3/8, G1/2'dir. Belirli uygulama senaryosuna bağlı olarak, uygun voltaj gücünü seçmek için çalışma voltajları için birden fazla seçenek vardır.
The4V Serisi Solenoid Valfler Ouleikai (OLK), ambalaj otomasyonu, tıbbi makineler, tekstil ekipmanı gibi çeşitli endüstriyel senaryolarda yaygın olarak kullanılmaktadır ve üretim hattınız için güvenilir çözümler sunmaktadır.
Sembol:
| 4V | 2 | 10 | 08 | AC110V | Ex-P |
| Model | Kodlamak | Valf tipi | Port Boyutu | GERİLİM | Kablolama yöntemi |
| 4V: 2 Pozisyon 5 Yolu /2 Konum 5 Yollu Solenoid Valf | 1: 100 Serisi | 10: Tek Solenoid Valf 5/2 Yol | M5: M5X0.8 | A: AC22C | Boş: senin |
|
|
2: 200 Serisi | 20: Çift Solenoid Valf 5/2 Yol | 06: G1/8 | B: DC24V | I: Hat |
|
|
3: 300 Serisi | 30c: Çift solenoid 5/3 yol kapalı merkez | 08: G1/4 | C: AC110V |
|
|
|
4: 400 Seires | 30E: Çift solenoid 5/3 yollu egzoz merkezi | 10: G3/8 | E: AC24V |
|
|
|
|
30p: Çift solenoid 5/3 yollu basınç merkezi | 15: G1/2 | F: DC12V |
|
|
|
|
|
|
|
|
Ürün Özellikleri:
1. Pilot modu: harici ve dahili seçenekler mevcuttur;

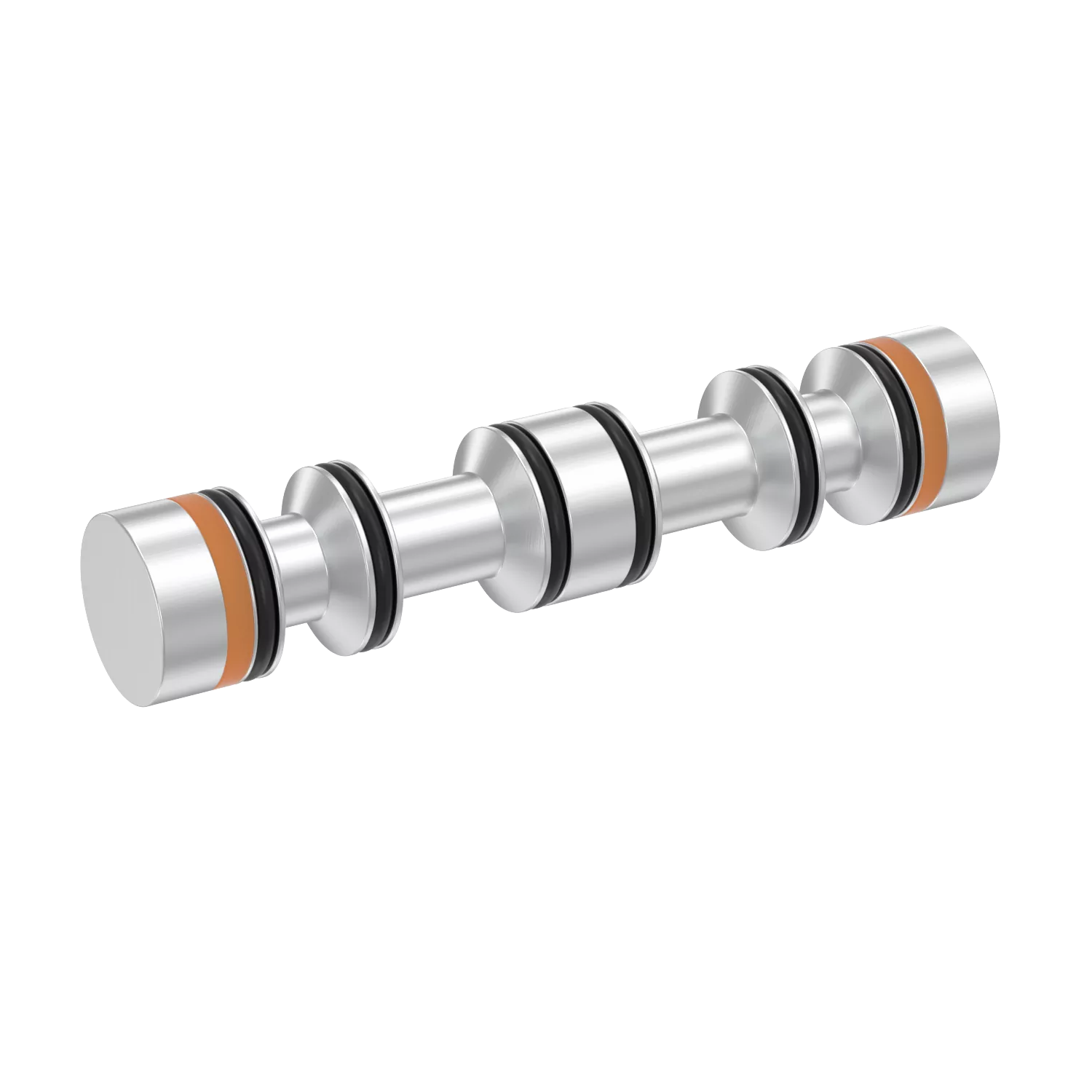

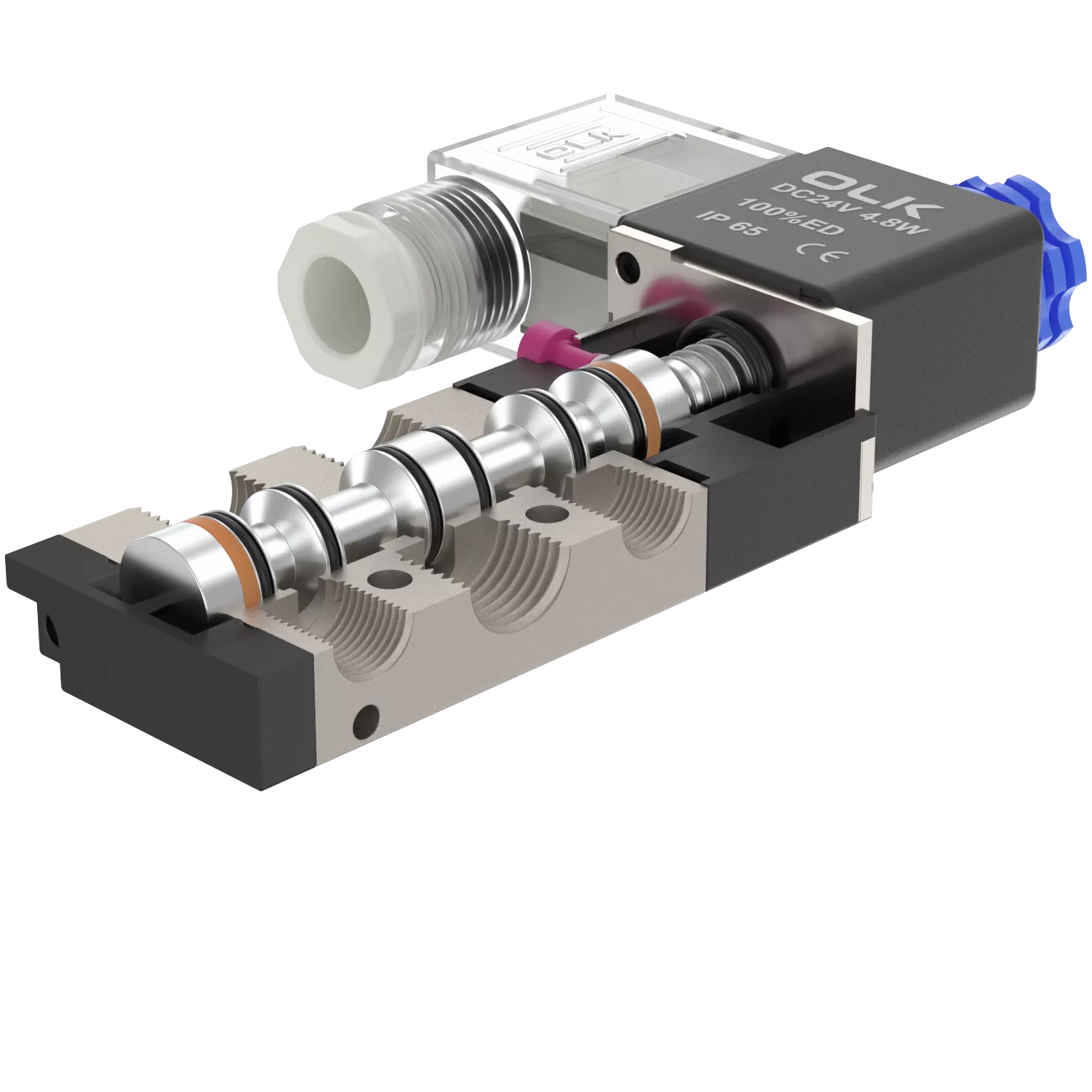

2 .. Piston tipi yapı, mükemmel sızdırmazlık, hassas yanıt ；
3. Üç konumlu solenoid vanalar aralarından seçim yapabileceğiniz üç merkezi işlev sunar:
4. Çift kafalı iki konumlu solenoid vanalar bellek fonksiyonuna sahiptir;
5. Özel teknikler, düşük sürtünme direnci, düşük başlangıç basıncı, uzun servis ömrü ile işlenen iç delikler;
6. Yağ yağlanmasına gerek yok;

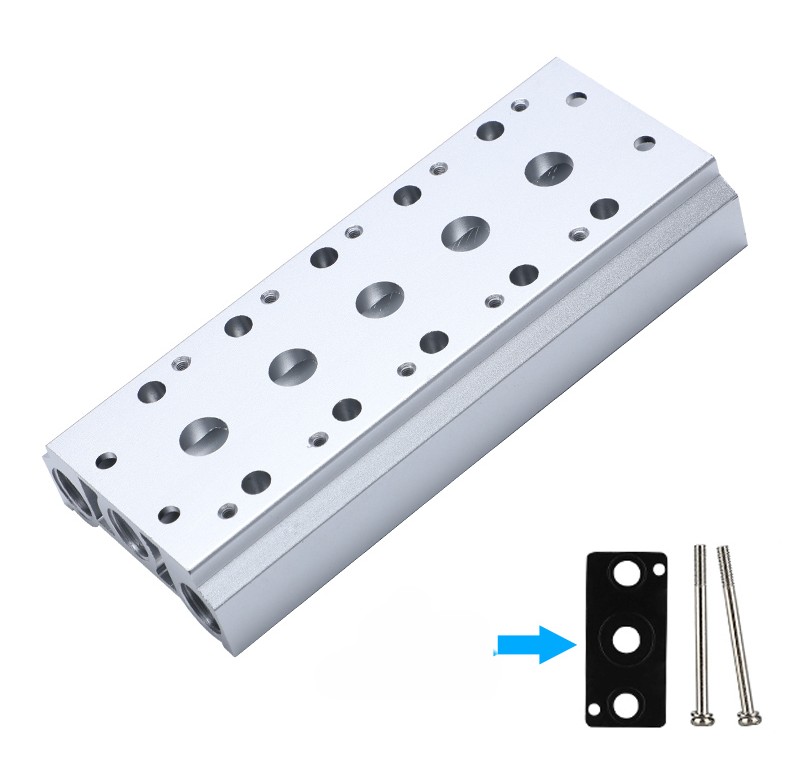

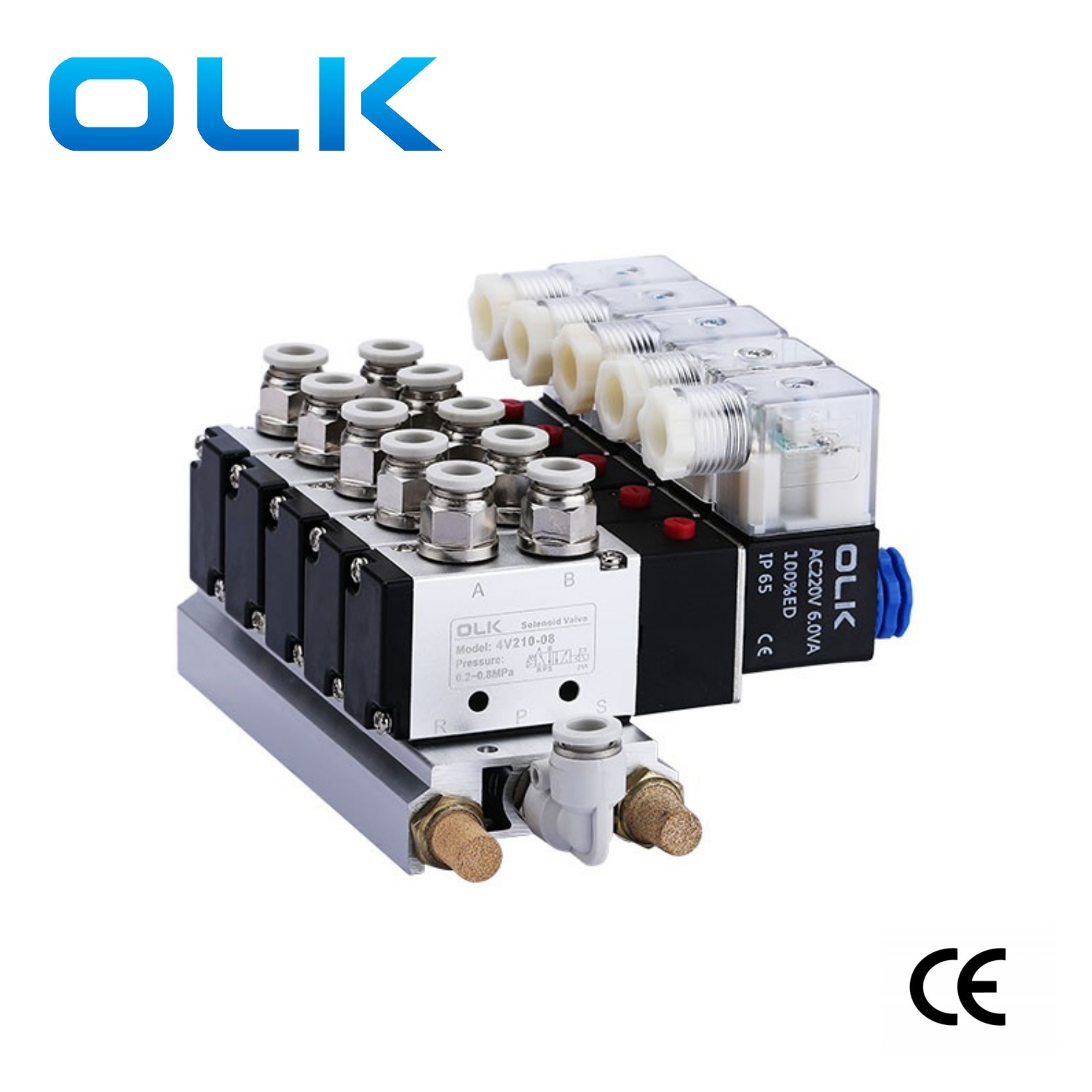

7. Kurulum alanından tasarruf sağlayarak taban plakası valf düzeneği ile entegre edilebilir;
8. Kolay kurulum ve hata ayıklama için manuel cihazla donatılmıştır;
9. Seçim için çoklu standart voltaj seviyeleri mevcuttur.
|
çalışma ortamı |
Hava (40μm'den fazla bir filtre ile filtrelenmiş) |
|
Aksiyon |
Pilot tipi |
|
yağlama |
gereksiz |
|
Çalışma Basıncı Aralığı MPA (PSI) |
0.15∼0.8 (21 ~ 114) |
|
Garantili basınç direnci |
1.5MPA (215psi) |
|
Çalışma sıcaklığı ° C |
-20∼70 |
|
Vücut malzemesi |
alüminyum alaşımı |
|
Standart voltaj |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Voltaj Aralığı Kullanın |
AC: ± 15 ％ DC: ± 10 ％ |
|
güç tüketimi |
AC: 3VA DC: 3W |
|
koruma seviyesi |
IP65 (DIN40050) |
|
ısı direnci derecesi |
B sınıfı |
|
Bağlantı türü |
Din soket tipi, çıkış tipi |
|
Uyarma süresi |
5 kez |
|
model |
Liman çapı |
pozisyon sayısı |
En yüksek çalışma frekansı |
Etkili kesit alanı mm² (CV değeri) |
|
4v110-m5 |
Girme = Outlet = M5 |
2 Pozisyon 5 Yolu |
5 kez |
5.5 (0.31) |
|
4v120-m5 |
Girme = Outlet = M5 |
2 Pozisyon 5 Yolu |
5 kez |
5.5 (0.31) |
|
4v130c-m5 |
Girme = Outlet = M5 |
Üç Pozisyon Beş Yolu |
3 kez |
5.0 (0.28) |
|
4V130E-M5 |
Girme = Outlet = M5 |
Üç Pozisyon Beş Yolu |
3 kez |
5.0 (0.28) |
|
4v130p-m5 |
Girme = Outlet = M5 |
Üç Pozisyon Beş Yolu |
3 kez |
5.0 (0.28) |
|
4v110-06 |
INAKE = Outlet = G1/8 |
2 Pozisyon 5 Yolu |
5 kez |
12.0 (0.67) |
|
4v120-06 |
INAKE = Outlet = G1/8 |
2 Pozisyon 5 Yolu |
5 kez |
12.0 (0.67) |
|
4v130c-06 |
INAKE = Outlet = G1/8 |
Üç Pozisyon Beş Yolu |
3 kez |
9.0 (0.50) |
|
4v130e-06 |
INAKE = Outlet = G1/8 |
Üç Pozisyon Beş Yolu |
3 kez |
9.0 (0.50) |
|
4v130p-06 |
INAKE = Outlet = G1/8 |
Üç Pozisyon Beş Yolu |
3 kez |
9.0 (0.50) |
|
4v210-06 |
INAKE = Outlet = G1/8 |
2 Pozisyon 5 Yolu |
5 kez |
14.0 (0.78) |
|
4v220-06 |
INAKE = Outlet = G1/8 |
2 Pozisyon 5 Yolu |
5 kez |
14.0 (0.78) |
|
4v230c-06 |
INAKE = Outlet = G1/8 |
Üç Pozisyon Beş Yolu |
3 kez |
12.0 (0.67) |
|
4v230e-06 |
INAKE = Outlet = G1/8 |
Üç Pozisyon Beş Yolu |
3 kez |
12.0 (0.67) |
|
4v230p-06 |
INAKE = Outlet = G1/8 |
Üç Pozisyon Beş Yolu |
3 kez |
12.0 (0.67) |
|
4v210-08 |
Giriş = outlet = g1/4 egzoz = g1/8 |
2 Pozisyon 5 Yolu |
5 kez |
16.0 (0.89) |
|
4v220-08 |
Giriş = outlet = g1/4 egzoz = g1/8 |
2 Pozisyon 5 Yolu |
5 kez |
16.0 (0.89) |
|
4v230c-08 |
Giriş = outlet = g1/4 egzoz = g1/8 |
Üç Pozisyon Beş Yolu |
3 kez |
12.0 (0.67) |
|
4v230e-08 |
Giriş = outlet = g1/4 egzoz = g1/8 |
Üç Pozisyon Beş Yolu |
3 kez |
12.0 (0.67) |
|
4v230p-08 |
Giriş = outlet = g1/4 egzoz = g1/8 |
Üç Pozisyon Beş Yolu |
3 kez |
12.0 (0.67) |
|
4v310-08 |
INTAKE = Outlet = G1/4 |
2 Pozisyon 5 Yolu |
4/sn |
25.0 (1.40) |
|
4v320-08 |
INTAKE = Outlet = G1/4 |
2 Pozisyon 5 Yolu |
4/sn |
25.0 (1.40) |
|
4v330c-08 |
Giriş = outlet = g3/8 egzoz = g1/4 |
Üç Pozisyon Beş Yolu |
3 kez |
18.0 (1.00) |
|
4v330e-08 |
Giriş = outlet = g3/8 egzoz = g1/4 |
Üç Pozisyon Beş Yolu |
3 kez |
18.0 (1.00) |
|
4v330p-08 |
Giriş = outlet = g3/8 egzoz = g1/4 |
Üç Pozisyon Beş Yolu |
3 kez |
18.0 (1.00) |
|
4v310-10 |
INTAKE = Outlet = G1/4 |
2 Pozisyon 5 Yolu |
4/sn |
30 (1.68) |
|
4v320-10 |
INTAKE = Outlet = G1/4 |
2 Pozisyon 5 Yolu |
4/sn |
30 (1.68) |
|
4v330c-10 |
Giriş = outlet = g3/8 egzoz = g1/4 |
Üç Pozisyon Beş Yolu |
3 kez |
18.0 (1.00) |
|
4v330e-10 |
Giriş = outlet = g3/8 egzoz = g1/4 |
Üç Pozisyon Beş Yolu |
3 kez |
18.0 (1.00) |
|
4v330p-10 |
Giriş = outlet = g3/8 egzoz = g1/4 |
Üç Pozisyon Beş Yolu |
3 kez |
18.0 (1.00) |
|
4v410-15 |
INTAKE = Outlet = G1/2 |
2 Pozisyon 5 Yolu |
3 kez |
50.0 (2.79) |
|
4v420-15 |
INTAKE = Outlet = G1/2 |
2 Pozisyon 5 Yolu |
3 kez |
50.0 (2.79) |
|
4v430c-15 |
INTAKE = Outlet = G1/2 |
Üç Pozisyon Beş Yolu |
3 kez |
30 (1.68) |
|
4v430e-15 |
INTAKE = Outlet = G1/2 |
Üç Pozisyon Beş Yolu |
3 kez |
30 (1.68) |
|
4v430p-15 |
INTAKE = Outlet = G1/2 |
Üç Pozisyon Beş Yolu |
3 kez |
30 (1.68) |
SSS:
1. 4V Serisi Solenoid Valf 5 Yolu Frekansı Ne Kadar Hızlıdır?
Maksimum aksiyon frekansı 5 kez/saniye.
2. 4V serisi solenoid valf 5 yol uzun süre çalışılabilir mi?
Evet, bobimiz% 100 ED.
3. 4V solenoid vanalarının ömrü nasıl iyileştirilir?
Havadaki nemi ve safsızlıkları filtrelemek için önerilen yağ-su ayırıcısı
4 Solenoid bobini hava hortumunu veya eklem arayüzünü engelleyecek mi?

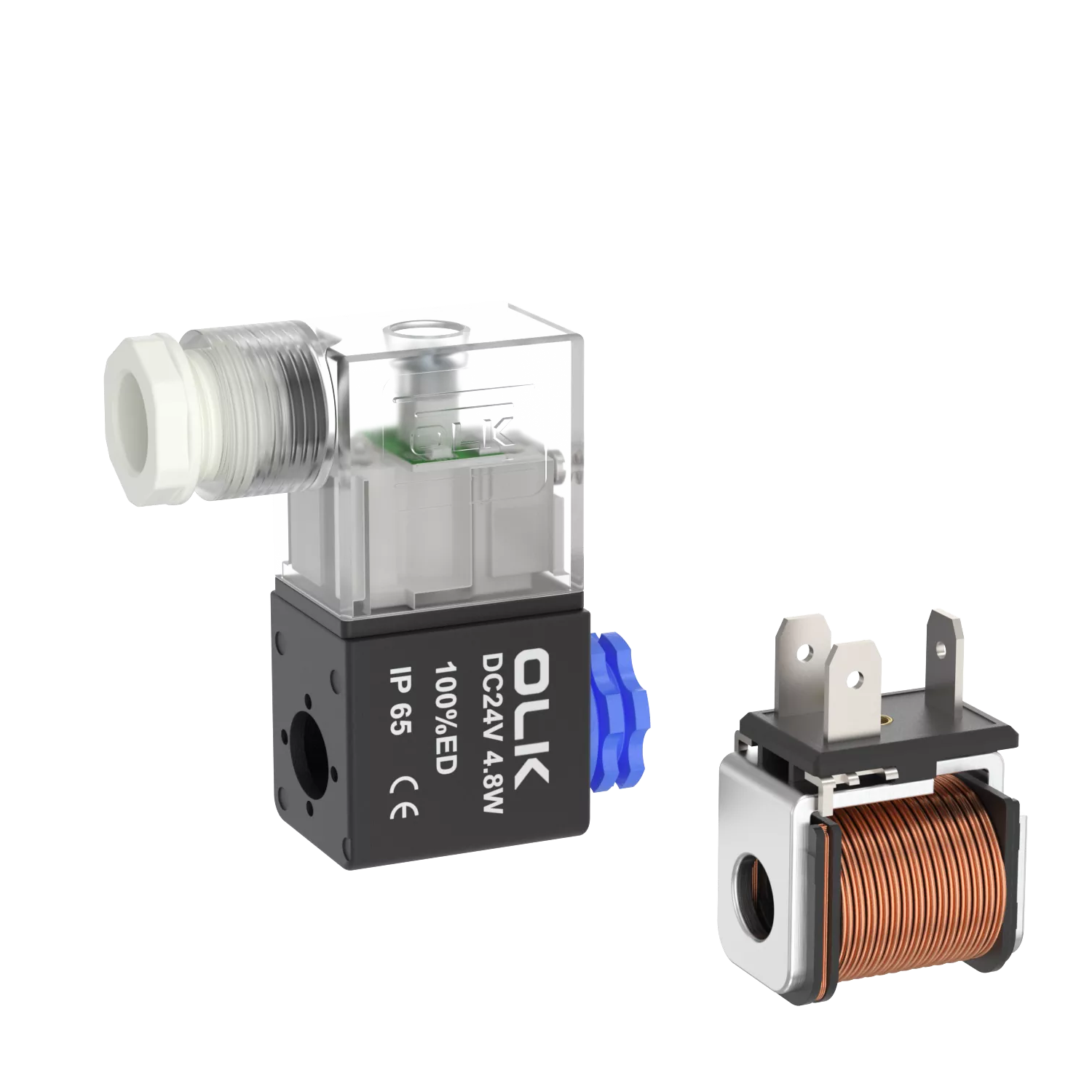

Olmayacak çünkü bobin bobin somunu sökerek ayarlanabilir
5. AC ve DC voltajı arasındaki fark?
DC doğrudan akım, AC alternatif akım. Genel olarak, ev elektrik AC220V'dir
