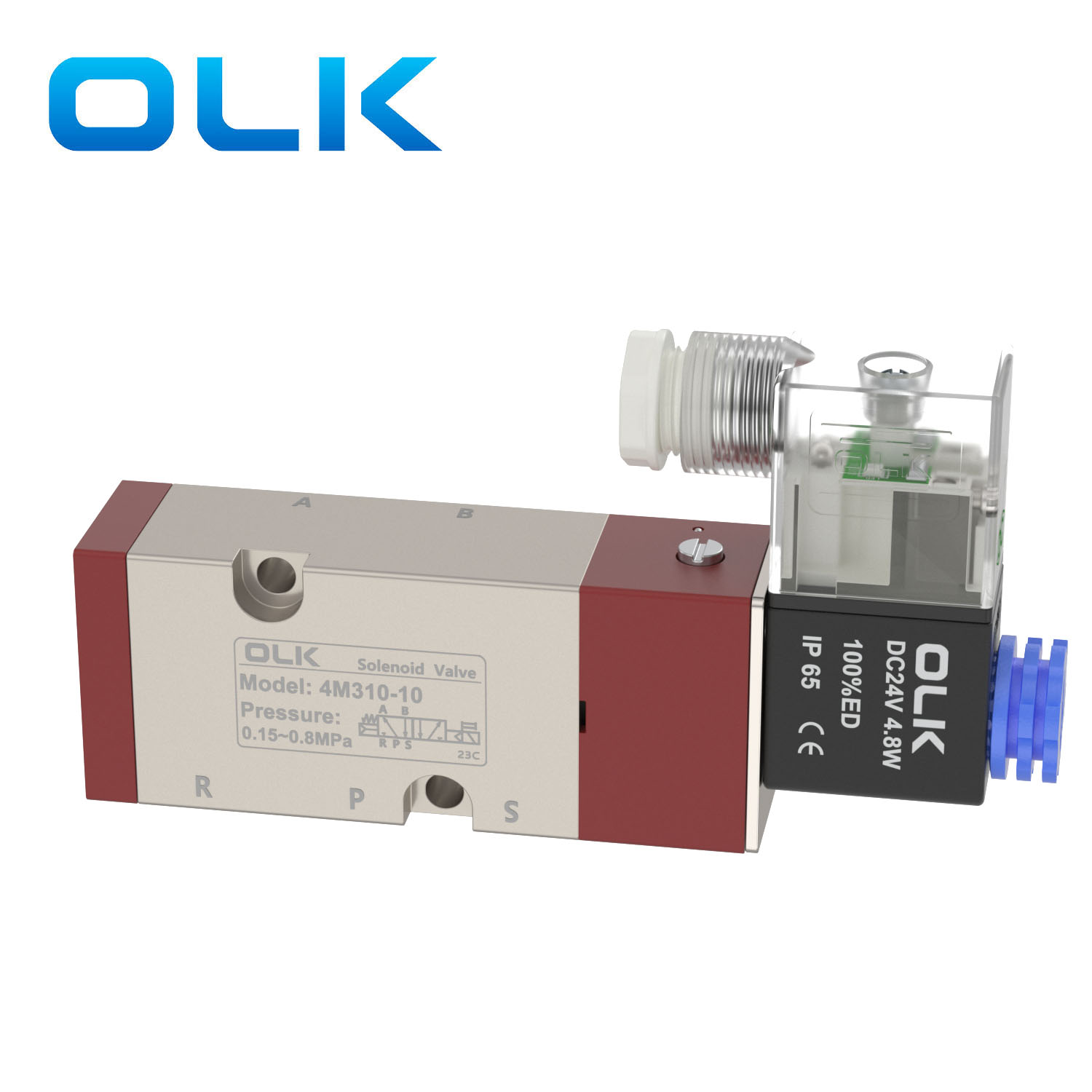

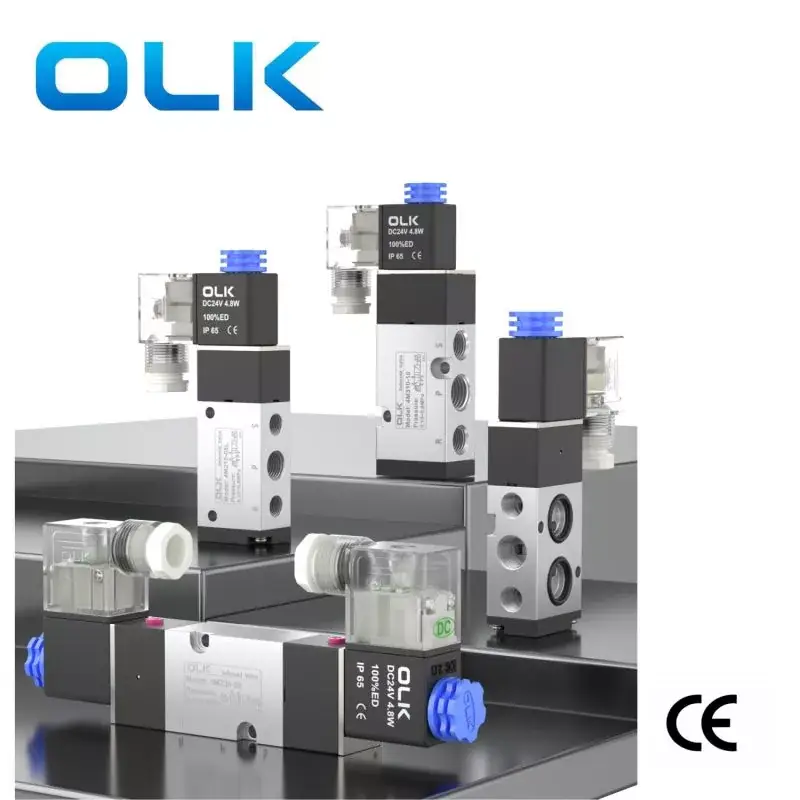

Ouleikai (OLK) 4M serisi doğrudan satış iki konumlu beş yollu solenoid yön valfleri, çift etkili silindirlerin kontrolü için uygun, hızlı tepki hızı ve güvenilir çalışma özelliğine sahip, pilotla çalıştırılan kontrolü kullanır. Bobin, uzun süreler boyunca sürekli enerji verilmesine olanak tanıyan ED logosuyla birlikte gelir. Çift kafalı iki konumlu solenoid valfin hafıza fonksiyonu vardır. Kalınlaştırılmış valf gövdesi, yüzey sertliğini arttırmak için sert oksidasyona uğrar. Kullanmadan önce, vananın normal çalışmasını etkilememek için lütfen vanayı ve boru hattını kontrol ederek sağlam ve sızıntısız olduklarından emin olun.

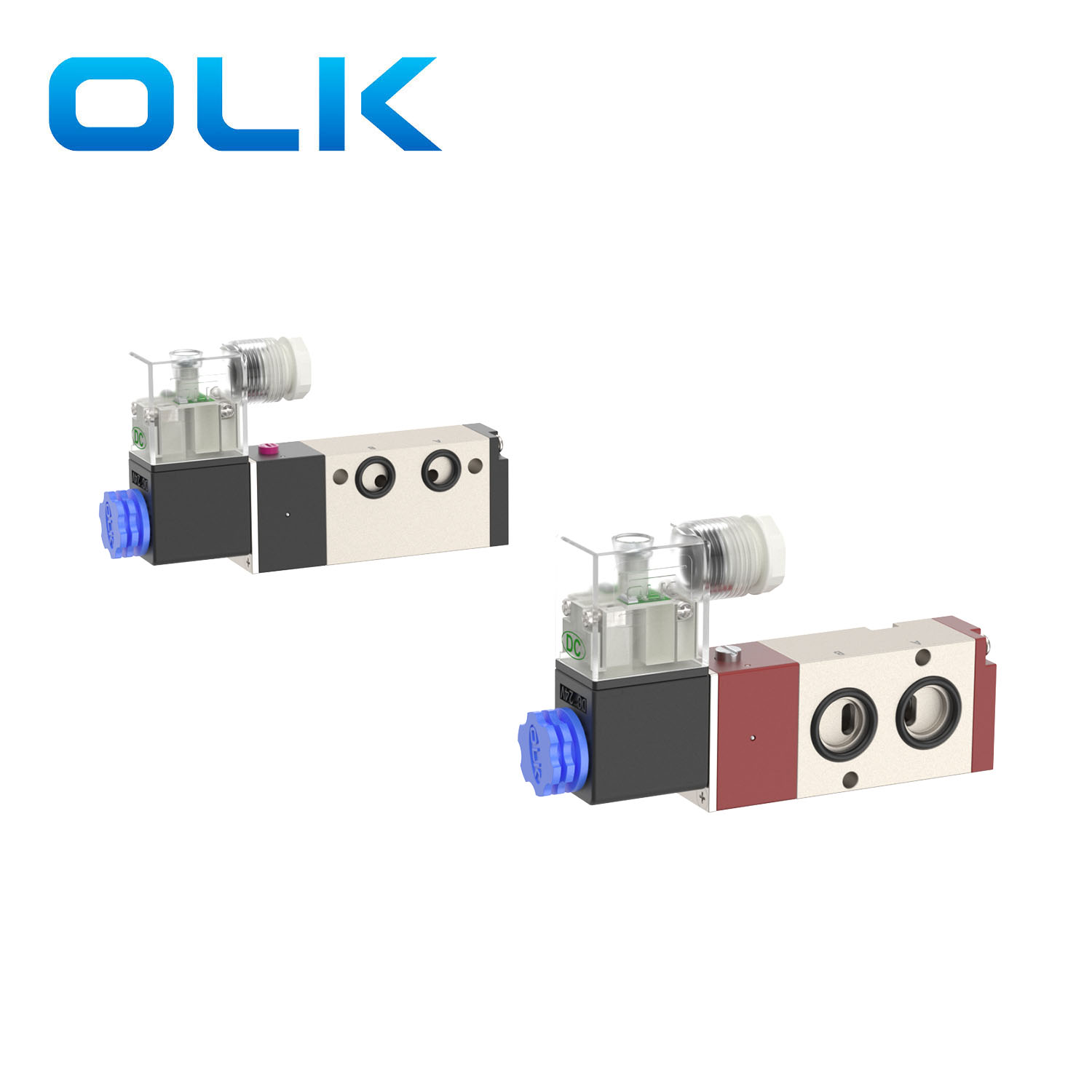

4M serisi solenoid yön valfi, 4V solenoid valfinin 4V ile aynı işlevsel prensibe sahip bir çeşididir. Farklı kurulum gereksinimlerine bağlı olarak 4M serisi vana, bazı arayüz ve montaj deliği boyutlarını değiştirdi. Ouleikai (OLK) şirketi, farklı müşteri ihtiyaçlarını karşılamak için çeşitli özellikler ve modeller sunarak özelleştirilebilir hizmetler sunmaktadır.

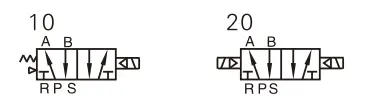

SEMBOL:
| Sipariş kodu |
|||||
| 4 milyon: | 3 | 10 | 10 | A |
|
| 4M:2 konumlu 5 yollu solenoid valf (NAMRU) |
KOD | Vana tipi |
LİMAN BOYUTU |
Gerilim |
Kablolama yöntemi |
|
|
1:100 SERİSİ |
10:tek solenoid valf kontrolü 5/2 yollu |
M5:M5 | C:AC220V | Boş: SİZİN |
|
|
2:200 SERİSİ |
20:çift solenoid valf kontrolü 5/2 yollu |
06:G1/8 | B:DC24V | L:Çizgi |
|
|
3:300 SERİSİ |
|
08:G1/4 | C:AC110V |
|
|
|
|
|
10:G3/8 | E:AC24V |
|
|
|
|
|
|
F:DC12V |
|
Ürün Özellikleri:
1. Dahili olarak pilotla çalıştırılan yapı.
2. Mükemmel sızdırmazlık ve hızlı tepki veren piston tipi yapı.

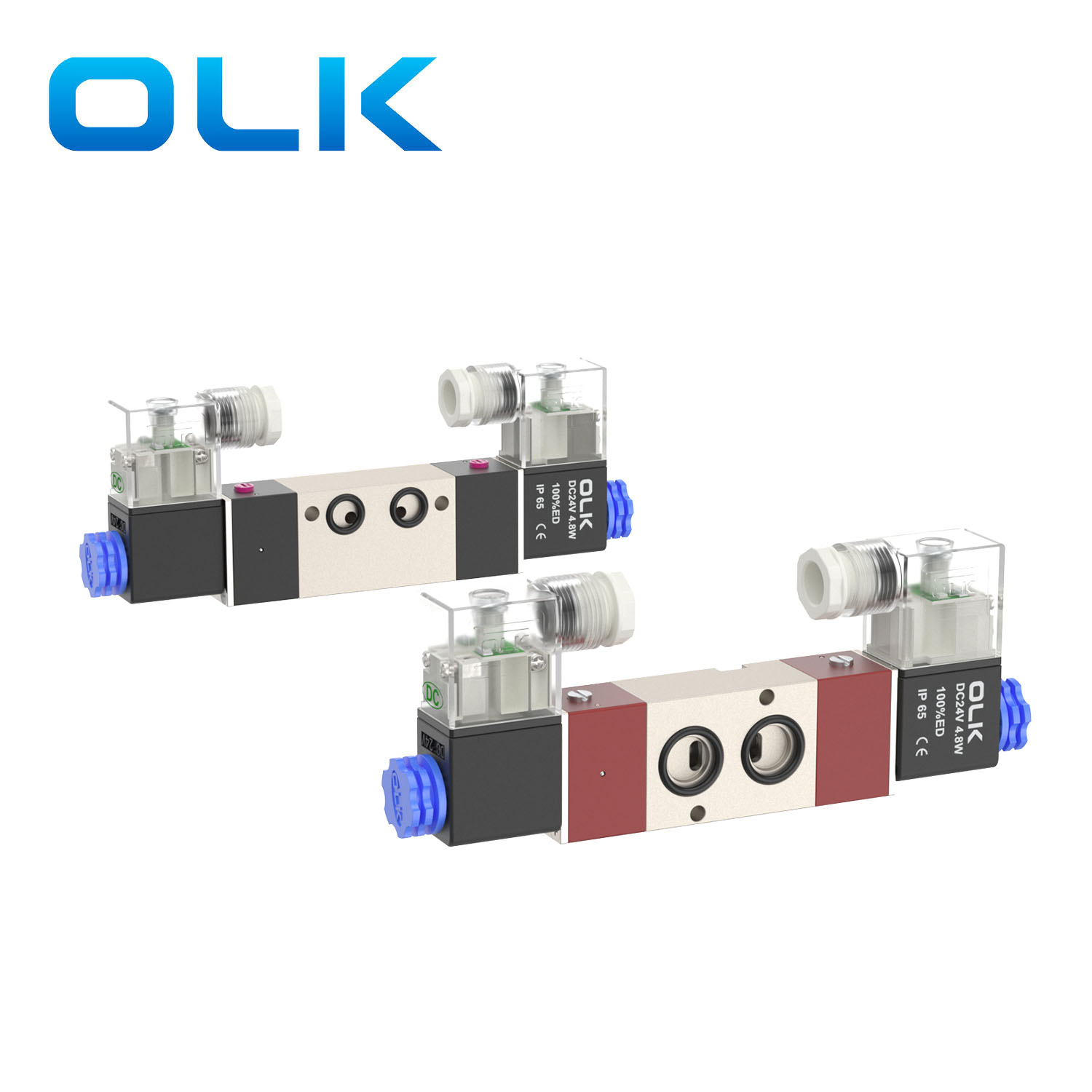

3. Hafıza fonksiyonlu çift kafalı iki konumlu solenoid valf.
4. Hafıza özelliğine sahip çift kafalı iki konumlu solenoid valf.
5. Özel tekniklerle işlenmiş iç delikler minimum sürtünme direnci, düşük başlangıç hava basıncı ve daha uzun kullanım ömrü sağlar.
6. Yağlama gerektirmeyen çalışma.
7. Çalıştırma bileşenleriyle doğrudan bağlantıya olanak tanıyan yan plaka montajı.
8. Uygun kurulum ve hata ayıklama için manuel cihazla donatılmıştır.
9. Seçim için çeşitli standart voltaj seviyeleri mevcuttur.
|
çalışma ortamı |
Hava (40μm'nin üzerinde bir filtreden filtrelenir) |
|
Aksiyon |
Pilot tipi |
|
pozisyon sayısı |
2 pozisyon 5 yollu |
|
yağlama |
gereksiz |
|
Çalışma basıncı aralığı MPa(psi) |
0,15∼0,8(21~114) |
|
Garantili basınç direnci |
1,5MPa (215psi) |
|
Çalışma sıcaklığı °C |
-20∼70 |
|
Gövde malzemesi |
alüminyum alaşımı |
|
Standart Gerilim |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Voltaj aralığını kullan |
AC:±15%DC:±10% |
|
güç tüketimi |
AC: 6VA DC: 4,8W |
|
koruma seviyesi |
IP65 (DIN40050) |
|
ısı direnci derecesi |
B sınıfı |
|
Bağlantı türü |
DIN soket tipi, çıkış tipi |
|
Uyarma süresi |
0,05 saniye veya daha az |
|
modeli |
Bağlantı noktası çapı |
MAX çalışma frekansı |
Akış kesit alanı mm² (CV değeri) |
|
4M210-06 |
Giriş=G1/8 |
5 kez/saniye |
14,0(0,78) |
|
4M220-06 |
Giriş=G1/8 |
5 kez/saniye |
14,0(0,78) |
|
4M210-08 |
Emme = G1/4 Egzoz = G1/8 |
5 kez/saniye |
16,0(0,89) |
|
4M220-08 |
Emme = G1/4 Egzoz = G1/8 |
5 kez/saniye |
16,0(0,89) |
|
4M310-08 |
Emme=G3/8 Egzoz=G1/4 |
4/sn |
25,0(1,40) |
|
4M320-08 |
Emme=G3/8 Egzoz=G1/4 |
4/sn |
25,0(1,40) |
|
4M310-10 |
Giriş=G1/4 |
4/sn |
30(1,68) |
|
4M320-10 |
Giriş=G1/4 |
4/sn |
30(1,68) |
