Pnömatik valf solenoid valfinin prensibi ve işlevi

Pnömatik vanalar endüstriyel boru hatlarında en yaygın akışkan kontrol ekipmanıdır. Esas olarak pnömatik aktüatörler ve vanalardan oluşurlar. Valfler, boru hattı ortamının akışını ve kapatılmasını kontrol etmek için basınçlı temiz havayla çalıştırılır. Yürütme hızı çok hızlıdır ve genellikle hızlı kesme için kullanılır. Pnömatik valfler genellikle yerel kontrol ve uzaktan merkezi kontrol elde etmek için solenoid valfler, hava kaynağı arıtma üçlüsü, limit anahtarları, konumlayıcılar, kontrol kutuları vb. gibi çeşitli aksesuarlarla donatılmıştır. Yalnızca açık ve kapalı olması gereken iki konumlu bir valf için solenoid valf gerekli bir konfigürasyondur. Solenoid valf, uyarma/demanyetizasyon yoluyla pnömatik valfin açılıp kapanmasını kontrol eder.

Hava devresi (veya sıvı devresi) açısından, iki konumlu üç yollu solenoid valfin 1 hava girişi (hava kaynağına bağlı), 1 hava çıkışı (hedef ekipmanın hava kaynağına sağlanır), 1 egzoz deliği ( Genellikle bir susturucu takın, eğer gürültüden korkmuyorsanız takamazsınız. 2 konumlu 5 yollu solenoid valfte 1 hava girişi (hava kaynağına bağlı), 1 ileri hareketli hava çıkışı ve 1 ters etkili hava bulunur. çıkış (hedef ekipman için sırasıyla sağlanmıştır. Ters etkili egzoz deliği (susturucu takılı). Küçük kontrol ekipmanı için hava borusu genellikle 8~12 mm endüstriyel kauçuk hava borusu kullanır.

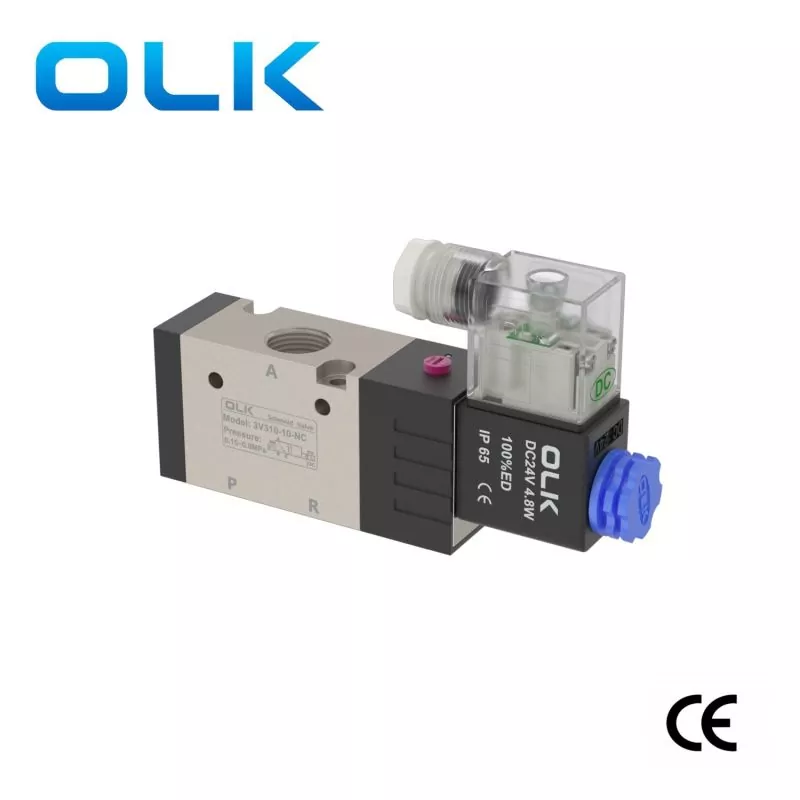

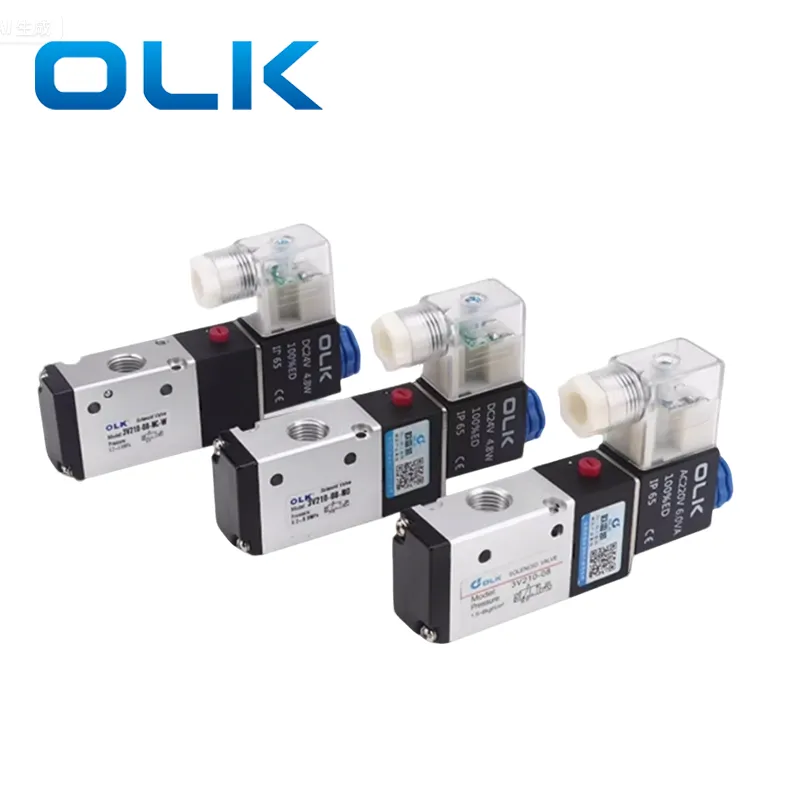

Elektriksel olarak konuşursak, iki konumlu üç yollu solenoid valf genellikle tek bir solenoiddir (yani tek bir bobin) ve iki konumlu beş yollu solenoid valf genellikle bir çift elektrik kontrolüdür (yani bir çift bobin) . Bobin voltaj seviyesi genellikle DC24V, AC220V vb.'yi benimser. İki konumlu üç yollu solenoid valf iki tipe ayrılır: normalde kapalı tip ve normalde açık tip. Normalde kapalı tip, bobine enerji verilmediğinde hava devresinin bozulduğu anlamına gelirken, normalde açık tip, bobine enerji verilmediğinde hava yolunun açık olduğu anlamına gelir.

(1) Normalde kapalı iki konumlu üç yollu solenoid valfin çalışma prensibi: bobine enerji verilir, gaz devresi bağlanır ve bobin kapatıldığında gaz devresi bağlantısı kesilir, bu da jogging'e eşdeğerdir .

(2) Normalde açık iki konumlu üç yollu tek solenoid valfin çalışma prensibi: bobine enerji verildiğinde gaz devresi bağlantısı kesilir. Bobin kapatıldığında gaz devresi de bağlanacaktır, bu da yavaş yavaş ilerlemektedir.

İki konumlu beş yollu çift solenoid valfin çalışma prensibi: pozitif eylem bobinine enerji verildiğinde, pozitif eylem bobini kapatıldıktan sonra bile pozitif eylem hava devresi bağlanır (pozitif eylem hava deliğinde hava vardır), pozitif etkili hava devresi hala bağlıdır ve ters etkili bobine enerji verilene kadar bu devrede kalacaktır. Ters etkili bobine enerji verildiğinde, ters etkili hava devresi bağlanır (ters etkili hava deliğinde hava vardır), geri etkili bobin kapatıldıktan sonra bile ters etkili hava devresi hala bağlıdır ve pozitif eylem bobinine enerji verilene kadar kalacaktır. Bu, kendi kendine kilitlemeye eşdeğerdir (sözde hafıza fonksiyonu). İki konumlu beş yollu çift elektrikli kontrol solenoid valfinin özelliklerine bağlı olarak, elektromekanik kontrol devresini tasarlarken veya PLC programını programlarken, solenoid valf bobininin 1 ~ 2 saniye çalışmasına izin vermek yeterlidir; bu, koruma sağlayabilir. Solenoid valf bobininin kolayca hasar görmesini önleyin.
