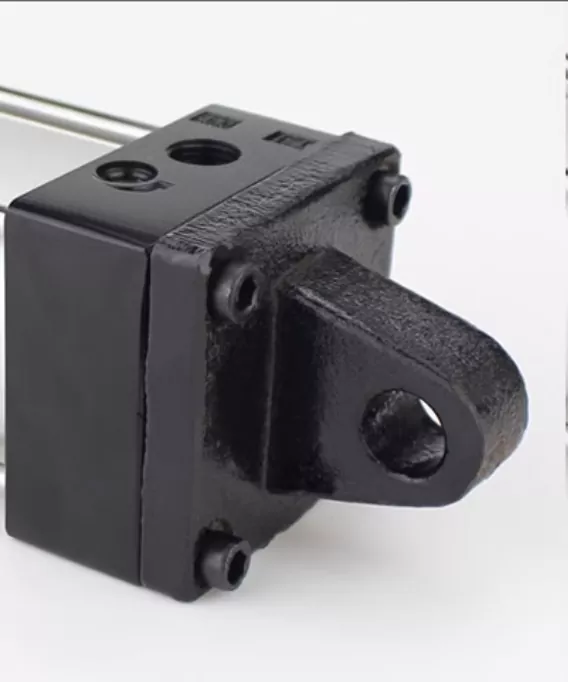

SC Serisi standart pnömatik silindirde kullanılan olk demir ca clevis braketi. SC pnömatik silindirin kuyruk tarafına monte edilmiş arka montaj braketi, arka clevis montaj clevis braketi, SC silindirinin belirli bir aralık içinde geri dönme için geri ve ileri doğru sallanmasına izin veren dönen destek montaj aksesuarları türlerine aittir. Genel olarak, CA, küçük delikli pnömatik silindir ve ışık yüklerine sahip durumlar için daha uygundur.
CA arka montaj braketi, otomasyon ekipmanı, ahşap işleme makineleri ve ön uç mafsallı kurulum gerektiren konveyör sistemleri gibi uygulama senaryoları için uygundur.
|

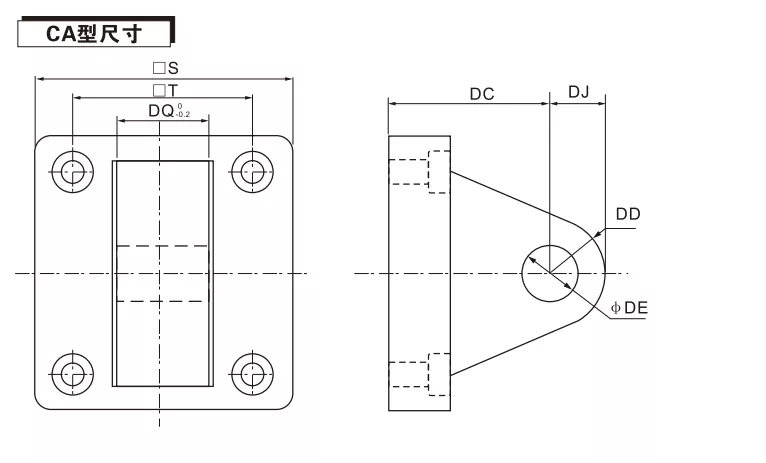

Kod / delik çapı |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
|
DC |
34 |
34 |
34 |
34 |
48 |
48 |
50 |
55 |
60 |
|
DD |
14 |
14 |
15 |
15 |
20 |
20 |
25 |
30 |
30 |
|
İLE İLGİLİ |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
DJ |
14 |
14 |
15 |
15 |
20 |
20 |
33 |
35.5 |
37 |
|
Dq |
16 |
20 |
20 |
20 |
32 |
32 |
69.7 |
89.7 |
89.7 |
CA CLIVIS braketinde hangi pnömatik silindir kullanılabilir?
Dört dişli deliğin kurulum konumu sabittir ve yalnızca SC silindirleri için kullanılabilir,
SC silindirine CA silindiri Clevis montajı nasıl takılır?
Dört vidayı SC silindirinin altındaki dört dişli delikle hizalayın, konumlarını vidalarla sabitleyin ve son olarak her dişli deliği sırayla sıkın
CA ve CB arasındaki fark nedir?
Her ikisi de SC silindirlerinin alt montaj bileşenlerine aittir, sadece yapı ve kullanım farklılıkları ile.ca Clevis braketi sınırlı alana sahip çalışma koşulları için kullanılırken, CB arka Clevis daha yüksek stabiliteye sahip çalışma koşulları için uygundur
Hangi çalışma koşullarında CA'yı seçiyoruz?
Silindirin kurulum alanı sınırlıdır ve daha uygun bir kurulum yöntemine ihtiyaç duyulursa, CA önerilebilir.
