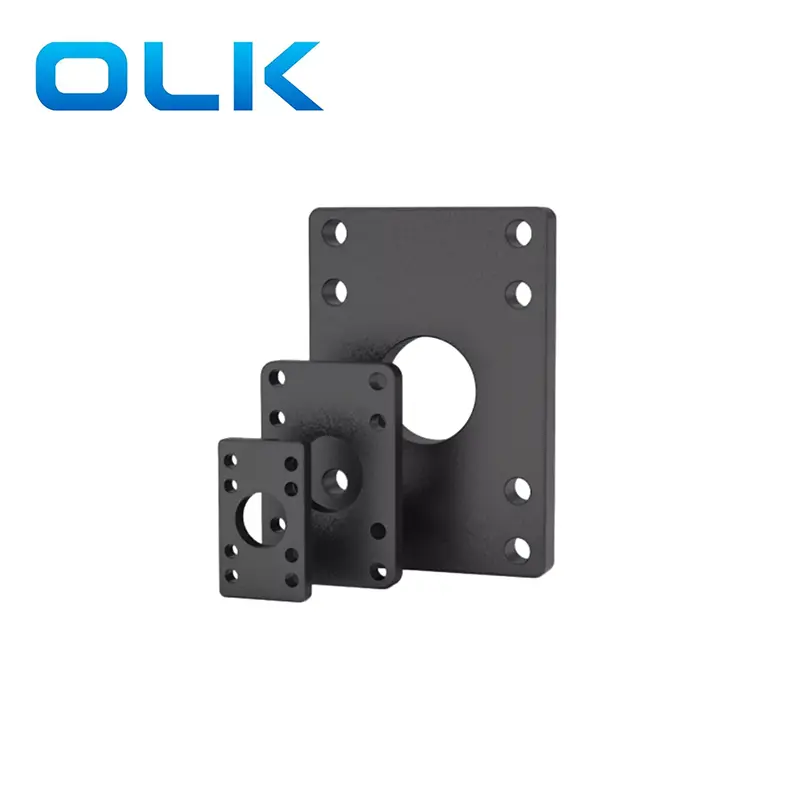

FA flanş montajı, SC serisi standart pnömatik silindirler için kullanılan bir ön montaj braketidir. Silindir gövdesine, pistonun hareketinin hareketi ve hareket yönü aynı eksen veya paraleldir. FA montaj aksesuarı, intergreated damgalama kalıplama ve daha uzun süredir kullanılabilir.

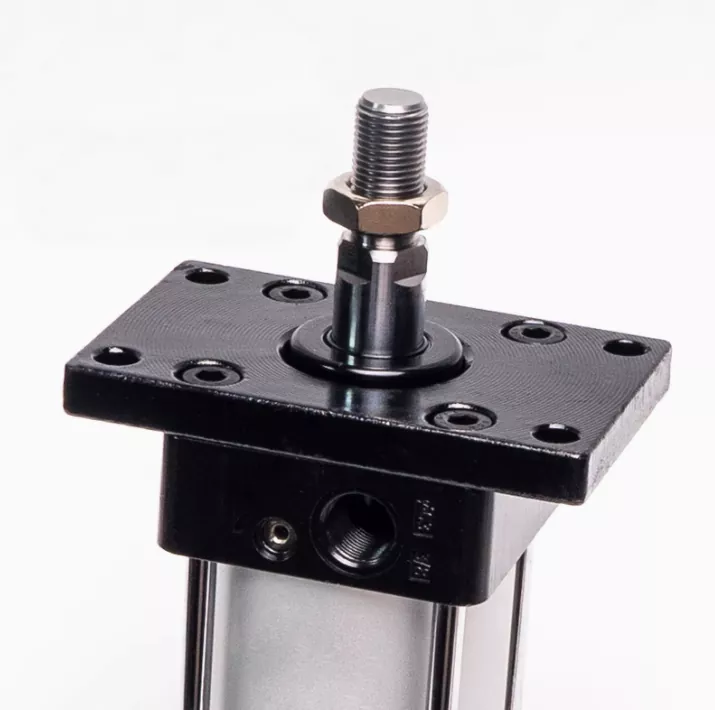

FA flanş montajı, montaj deliklerine sahip siyah bir dikdörtgen düzdür, SC serisi pnömatik silindirin çubuk olmayan uçtan makineye ve yüzeye güvenli bir şekilde sabitlenmesine izin verir.
Uygulama: Ön uçta parantez veya robotik kollarla ekipman takmak için fa-ön flanş silindir braketinin uygunluğu nedeniyle ve genellikle otomatik makinelerin kurulum delikleriyle aynı düzlemde. Yani aşağıdaki gibi birkaç tipik uygulama senaryosu var
Ambalaj makineleri: Hassas inme kontrolüne sahip sabit konumlandırılmış doğrusal hareketler.
Otomasyon Ekipmanı: Dikey veya yatay konumlandırmada silindirler için kararlı montaj.
Malzeme taşıma: silindirin güvenli bir şekilde cıvatalanması gereken armatürlerde kullanılır.
İşleme istasyonları: Sıfır yanal hareket gerektiren eylemlere basmak, itmek veya kenetlemek için.
Test kuleleri ve kontrol üniteleri: Rijit silindirin konumlandırılmasının tekrarlanabilirlik için gerekli olduğu yerlerde.
|

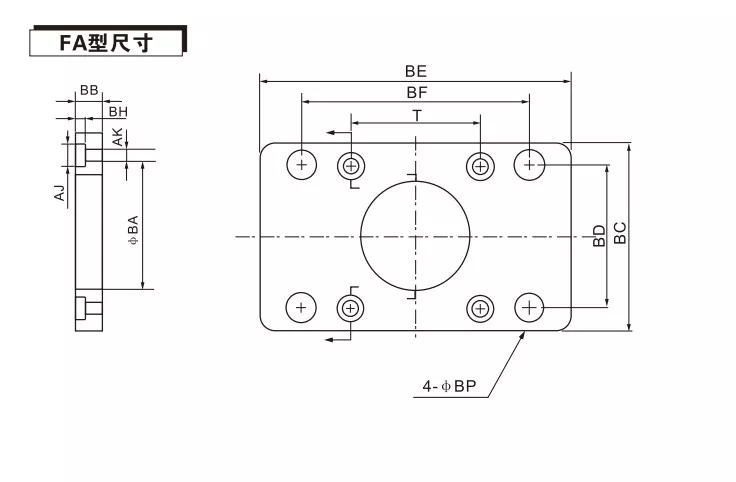

SC |
63 |
X |
50 |
- |
S |
- |
FA |
|
SC Serisi Standart Pnömasit Silindir |
Delik |
|
felç |
|
S ： Manyetik |
|
FA: Flan Montajı ile Silindir Kafası |
|
|
|
|
|
|
Boş: olmayan |
|
|
|
Kod / delik çapı |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Ba |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
BB |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
BC |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
BD |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
OLMAK |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
BF |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
Bh |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
AJ |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
Ve |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
BP |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
FA ön flanş silindir braketi kullanım için diğer silindirlerle eşleştirilebilir mi?
Farklı silindirlerin kurulum delikleri farklı konumlara sahiptir ve eşleşen FA flanş plakaları kullanılmalıdır. Bu FA serisi flanş plakası sadece SC serisi standart silindirlerle kullanılabilir.
Whtats Olk FA flanş montajı ve FB arka flanşından farklı
FA Ön Flanş: Silindirin ön ucunu, piston çubuğu kurulum sırasında dışa bakacak şekilde ekipmana bağlayın. Ekipman ön uç ve yük itme senaryolarında yaygın olarak kullanılır.
FB arka flanş: Silindirin arka ucunu ekipmana bağlayın ve silindir gövdesini braketin arkasına gizleyin. Silindir gövdesinin sabitlenmesi ve konumunun korunması gereken durumlar için uygundur.
