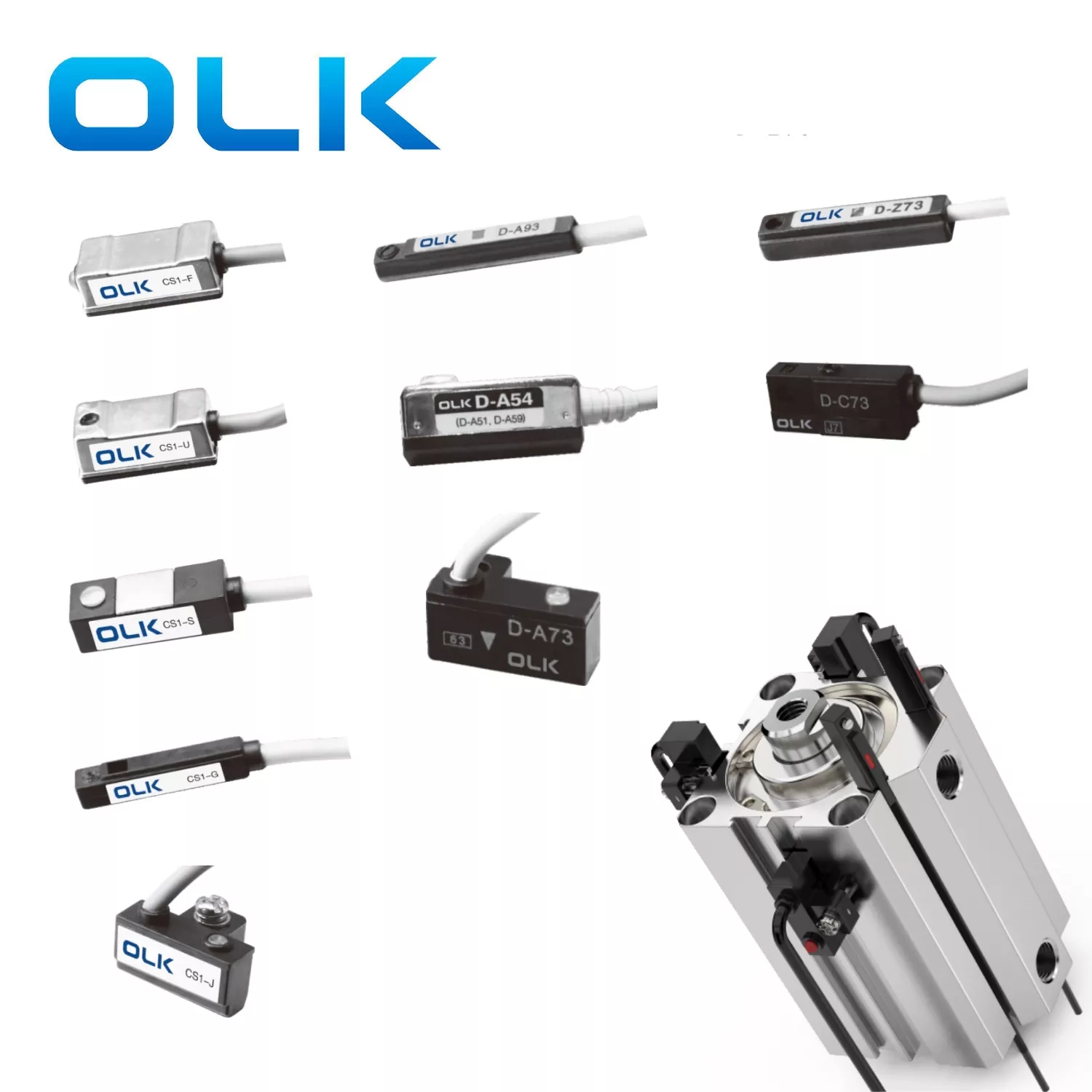

Silindir manyetik anahtarı, hava silindiri strokunun konumunu tespit etmek, makine kontrol vanaları veya inme anahtarları ve onların her iki ucunda montaj braketlerine ve piston çubuğunun ucunda çarpışma bloklarına ihtiyaç duymadan ihtiyaç duyulmaz, yapıda kullanımı kolaylaştırır ve sıkıştırır. Yüksek güvenilirlik, uzun ömür, düşük maliyet ve kısa anahtar tepki süresi, bu nedenle yaygın olarak kullanılmıştır.
OLK, kullanırken, silindir manyetik anahtarının güçlü manyetik alanlara sahip cihazların yakınına kurulmaması gerektiğini belirtmek önemlidir. Manyetik anahtarlarla donatılmış iki pnömatik silindir paralel olarak hareket ettiğinde, manyetik paraziti önlemek için mesafe 40 mm'den büyük olmalıdır. Manyetik anahtarın konumunun ofset olup olmadığını düzenli olarak kontrol etmek gerekir.
· Akıllı algılama
· Manyetik stabilite, hassas indüksiyon
· Kurulumu kolay, silindir stroku boyunca herhangi bir konumda monte edilebilir
|
Model |
CS1-F |
CS1-In |
CS1-J |
CS1-S |
CS1-G |
D-A93 |
D-A73 |
D-Z73 |
D-A54 |
|
Uygulanabilir silindirler |
SC/MAL/MA |
SC/MAL/MA |
SDA/TDA/TN |
Kötülük/benim |
SDA (oluk) |
SU (SMC) |
CQ2B (SMC) |
CXS (SMC) |
|
|
Kurulum yöntemi |
TIE Çubukları/Halka Kemerleri |
TIE Çubukları/Halka Kemerleri |
İzlemek |
İptal edilmiş |
İzlemek |
İzlemek |
İzlemek |
İzlemek |
İzlemek |
|
Fotoğraf |
|
|
|
|
|
|
|
|
|
|
Silindir uygulama diyagramı |
|
|
|
|
|
|
|
|
|
|
Anahat boyut diyagramı |
|
|
|
|
|
|
|
|
|
|
Anahtar Türü |
SPST normalde açık |
SPST normalde açık |
SPST normalde açık |
SPST normalde açık |
SPST normalde açık |
SPST normalde açık |
SPST normalde açık |
SPST normalde açık |
SPST normalde açık |
|
Algılama türü |
İletişim ile Reed Switch |
İletişim ile Reed Switch |
İletişim ile Reed Switch |
İletişim ile Reed Switch |
İletişim ile Reed Switch |
İletişim ile Reed Switch |
İletişim ile Reed Switch |
İletişim ile Reed Switch |
İletişim ile Reed Switch |
|
Çalışma voltajı |
5-240V DC/AC |
5-240V DC/AC |
5-240V DC/AC |
5-240V DC/AC |
5-240V DC/AC |
5-240V DC/AC |
5-240V DC/AC |
5-240V DC/AC |
5-240V DC/AC |
|
Max Anahtarlama Akımı |
100mA (maks) |
100mA (maks) |
100mA (maks) |
100mA (maks) |
100mA (maks) |
100mA (maks) |
100mA (maks) |
100mA (maks) |
100mA (maks) |
|
Maksimum İletişim Kapasitesi |
10W (Maks) |
10W (Maks) |
10W (Maks) |
10W (Maks) |
10W (Maks) |
10W (Maks) |
10W (Maks) |
10W (Maks) |
10W (Maks) |
|
İç güç tüketimi |
Hiçbiri |
Hiçbiri |
Hiçbiri |
Hiçbiri |
Hiçbiri |
Hiçbiri |
Hiçbiri |
Hiçbiri |
Hiçbiri |
|
Voltaj düşüşü |
Maksimum 2.5V @ 10mA DC |
Maksimum 2.5V @ 100mA DC |
Maksimum 2.5V @ 100mA DC |
Maksimum 2.5V @ 10mA DC |
Maksimum 2.5V @ 10mA DC |
Maksimum 2.5V @ 40mA DC |
Maksimum 2.5V @ 10mA DC |
Maksimum 2.5V @ 40mA DC |
Maksimum 2.5V @ 40mA DC |
|
Sızıntı akımı |
|
|
|
|
|
Max 10W |
|
Max 10W |
Max 10W |
|
Gösterge ışığı |
Kırmızı LED |
Kırmızı LED |
Kırmızı LED |
Kırmızı LED |
Kırmızı LED |
Kırmızı LED |
Kırmızı LED |
Kırmızı LED |
Kırmızı LED |
|
Kablo |
2.8φ, 2c, gri yağa dayanıklı PVC |
2.8φ, 2c, gri yağa dayanıklı PVC |
2.8φ, 2c, gri yağa dayanıklı PVC |
2.8φ, 2c, gri yağa dayanıklı PVC |
2.8φ, 2c, gri yağa dayanıklı PVC |
2.8φ, 2c, gri yağa dayanıklı PVC |
2.8φ, 2c, gri yağa dayanıklı PVC |
2.8φ, 2c, gri yağa dayanıklı PVC |
2.8φ, 2c, gri yağa dayanıklı PVC |
|
Duyarlılık |
|
|
|
|
60 Gauss |
60 Gauss |
60 Gauss |
60 Gauss |
60 Gauss |
|
Maksimum anahtarlama frekansı |
200hz |
200hz |
200hz |
200hz |
- |
– |
- |
– |
- |
|
Çalışma sıcaklığı |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Şok direnci |
30g |
30g |
30g |
30g |
30g |
30g |
30g |
30g |
30g |
|
Titreşim direnci |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Koruma sınıfı |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Koruyucu devre |
Hiçbiri |
Hiçbiri |
Hiçbiri |
Hiçbiri |
Hiçbiri |
Hiçbiri |
Hiçbiri |
Hiçbiri |
Hiçbiri |
|
Model |
SU-10 |
SU-12 |
SU-15 |
SU-16 |
SU-18 |
TCS1-F |
|
Uygulanabilir silindirler |
SU32 |
Su32/40/50 |
Onun |
Su80/100/12 |
|
Braket |
|
Kurulum yöntemi |
İzlemek |
İzlemek |
İzlemek |
İzlemek |
İzlemek |
Vida |
|
Birim |
PC'ler |
PC'ler |
PC'ler |
PC'ler |
PC'ler |
PC'ler |
|
Model |
MA-16 |
MA-20 |
MA-25 |
MA-32 |
MA-40 |
Mal-16 |
Mal-20 |
Mal-25 |
Mal-32 |
Mal-40 |
|
Birim |
PC'ler |
PC'ler |
PC'ler |
PC'ler |
PC'ler |
PC'ler |
PC'ler |
PC'ler |
PC'ler |
PC'ler |
1: Paslanmaz çelik fermuar bağları ile güvenli
2: Çekme çubuğuna sabitlenmiş
3: Doğrudan kurulum yuvasından yükleyin
4: Demiryolu kurulumu
Manyetik anahtarlar için önlemler
· Kısa devre 2 telli anahtarlar yapmayın.
2 telli manyetik anahtarlar çok düşük dirence sahiptir. Bunları doğrudan güce bağlamak kısa devreye neden olabilir ve anahtarı yakabilir.
· Kablo polaritesini kontrol edin.
2 telli anahtarlar doğru polarite ile bağlanmalıdır. Ters kablolama sinyal ışığının açılmamasına neden olabilir.
3 telli anahtarlar da doğru şekilde kablolanmalıdır veya hasar görebilir.
· Doğrudan büyük endüktif yüklere bağlanmayın.
Motorlar veya büyük solenoid vanalar gibi büyük yükler dalgalanmaya neden olabilir ve anahtarı yok edebilir. Voltaj ve akımın sabit ve temiz olduğundan emin olun.
· Güçlü manyetik alanlardan ve metal yongalardan kaçının.
Bunlar hassasiyeti azaltabilir ve yanlış sinyallere veya başarısızlığa neden olabilir. Güçlü manyetik ortamlar için, bu kullanım için tasarlanmış özel manyetik anahtarları kullanın.
· Zor ortamlarda kullanmayın.
Sensör kafası reçineden yapılmıştır. Su, kimyasallar veya deniz suyundan kaçının, bu da çatlamasına veya şişmesine neden olabilir.
· Dikkatle ele alın.
Manyetik anahtarlar kırılgandır. Depolama, taşıma ve kurulum sırasında etkilerden, çekme veya kaba kullanımdan kaçının.
· 2 telli elektronik anahtarlarda sızıntı akımı.
Bu anahtarlar küçük bir sızıntı akımına sahiptir. Yanlış sinyallerden kaçınmak için yükün başlangıç akımının sızıntı akımından daha yüksek olduğundan emin olun. 3 telli anahtarlar daha düşük sızıntıya sahiptir veya sızıntı olmadan mekanik anahtarlar kullanır.
· Diğer özel koşullar için kullanımdan önce danışın.
Uygun olmayan kullanımdan kaynaklanan hasar veya kayıpları önlemek için OLK ekibine başvurun.
Manyetik bir anahtar nasıl kullanılır?
Manyetik anahtarlar, sinyalleri iletmek için PLC, röleler ve diğer denetleyicilerle birlikte kullanılabilir.
Manyetik anahtarlar için önlemler nelerdir?
Manyetik anahtarlar kullanırken doğrudan güç kaynağını kısa devre yapmayın.
Temassız manyetik anahtar nedir?
Temassız bir manyetik anahtar, bir temas türünden farklı çalışır. Reed anahtarları gibi mekanik parçalar yerine mıknatısları tespit etmek için elektronik bileşenler kullanır. Bu yüzden katı hal veya elektronik manyetik anahtar da denir. Şok ve titreşime karşı daha iyi bir dirence sahiptir ve ömrü neredeyse kalıcıdır.
|
Silindirler için iki konum algılama yönteminin karşılaştırılması |
||
|
Tespit yolu |
|
karakteristik |
|

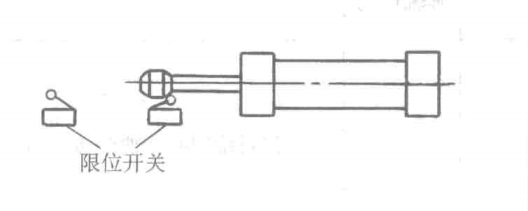

Sınır anahtarı: Limit anahtarları, piston çubuğunun önüne çarpışma blokları ile monte edilir. Sınır anahtarı tipinde, piston çubuğuna çarpışma blokları monte edilir ve pistonun hareket strokunu tespit etmek için piston çubuğunun hareket vuruşunun her iki ucuna (seyahat anahtarları ve mekanik kontrol yön valfleri gibi) limit anahtarları takılır. Bir iletişim anahtarıdır. |
|
1) Tasarım, kurulum, hata ayıklama ve bakım iş yükü büyüktür. 2) Kurulum alanı büyük 3) Maliyet yüksektir. 4) Yanlış kullanılırsa, ömür kısadır. 5) Manyetik alanlardan etkilenmiyor |
|

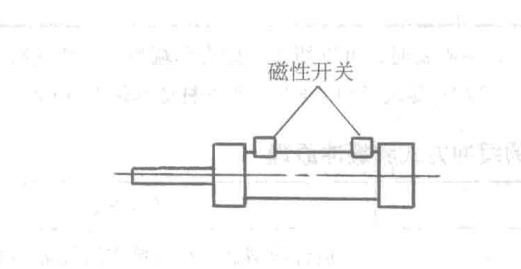

Manyetik Anahtar: Manyetik Anahtar Tipi, hava silindirinin hareket strokunu tespit etmek için iki manyetik anahtarı doğrudan silindir gövdesi üzerinde farklı konumlara takmaktır. Temassız bir anahtardır. |
|
1) Tasarım ve kurulum süresini büyük ölçüde tasarruf etmek, hata ayıklaması kolay 2) Küçük kurulum alanı 3) Daha az ek ile maliyet büyük ölçüde azalır. 4) Yüksek güvenilirlik, uzun ömür ve eylem pozisyonlarının iyi tekrarlanabilirliği vardır. Mekanik darbe hasarı sorunu yoktur ve güçlü toz, su ve yağ direnci özelliklerine sahiptir. 5) Elektrikli pnömatik eklem kontrolü elde etmek kolaydır 6) Güçlü manyetik alanlarda anti manyetik önlemler alınmalıdır |
