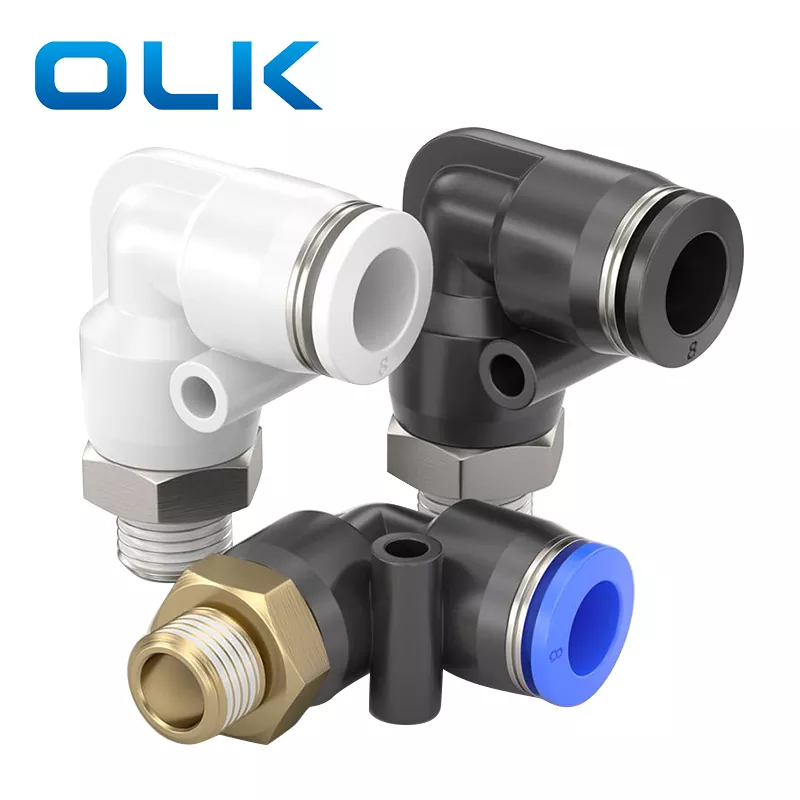

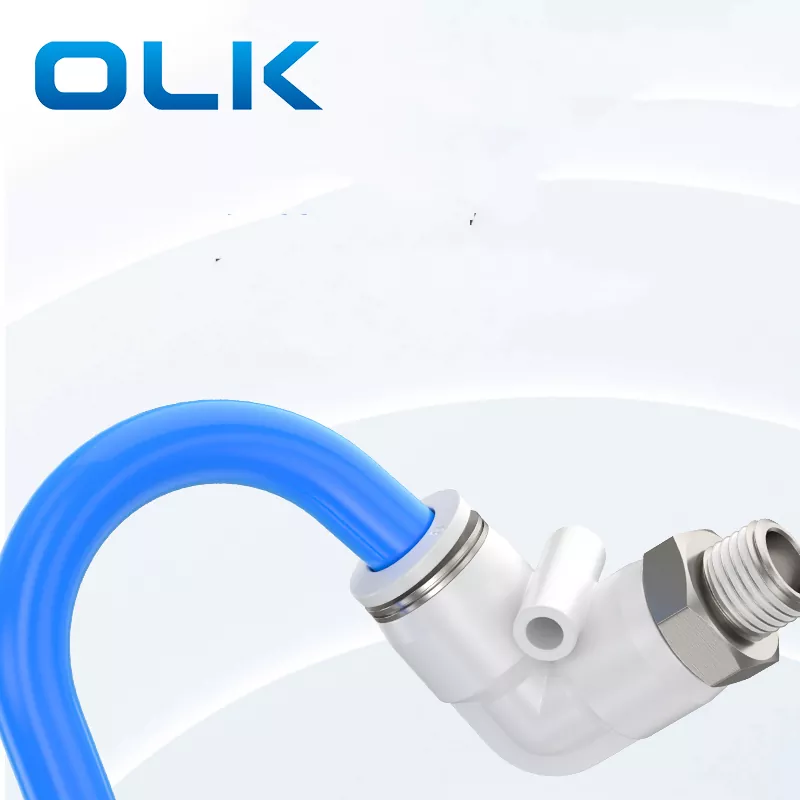

PL erkek dirsek itme boru bağlantısında, kapalı alanlarda veya boru yeniden yönlendirmesinin gerekli olduğu yerlerde kullanım için ideal 90 derecelik bir dirsek konnektörüdür.
Ürün Özellikleri: Küçük boşluklar için uygun kompakt yapı; Trakeal kablolama için uygun dik açılı direksiyon tasarımı
|
Sipariş Kodu |
|||
|
Pl |
8 |
- |
01 |
|
Model |
Tüp Boyutu (Metrik) |
|
İplik tipi (55 ° düz tüp diş) |
|
|
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
|
Sıvı |
Hava/su (koşullu)/vakum |
|
İşletme baskısı |
0-1.0mpa |
|
Vakum basıncı |
-100kpa (10 Torr) |
|
Çalışma sıcaklığı |
-10-60 ℃ |
|
Malzeme |
Naylon (PA), Poliüretan (PU) |
|

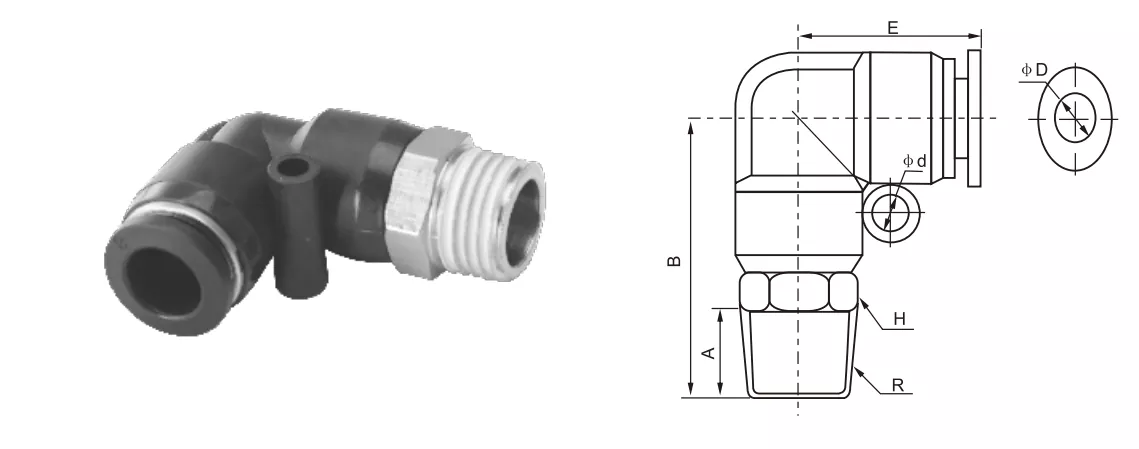

İnç tüp bağlantı |
Metrik Tüp Takma |
φD |
R |
A |
B |
H |
E |
φD |
|
PL5/32-M5 |
PL4-M5 |
4 |
M5 |
4.5 |
25 |
10 |
19.7 |
/ |
|
PL5/32-01 |
PL4-01 |
4 |
R1/8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
PL5/32-02 |
Pl4-02 |
4 |
R1/4 |
9 |
28 |
14 |
19.7 |
/ |
|
PL1/4-M5 |
PL6-M5 |
6 |
M5 |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-01 |
PL6-01 |
6 |
R1/8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-02 |
PL6-02 |
6 |
R1/4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
PL1/4-03 |
Pl6-03 |
6 |
R3/8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
PL1/4-04 |
Pl6-04 |
6 |
R1/2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
PL5/16-01 |
PL8-01 |
8 |
R1/8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
PL5/16-02 |
PL8-02 |
8 |
R1/4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
Pl5/16-03 |
PL8-03 |
8 |
R3/8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
Pl5/16-04 |
PL8-04 |
8 |
R1/2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
PL3/8-01 |
PL10-01 |
10 |
R1/8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
PL3/8-02 |
PL10-02 |
10 |
R1/4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
PL3/8-03 |
PL10-03 |
10 |
R3/8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
PL3/8-04 |
PL10-04 |
10 |
R1/2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
PL1/2-01 |
PL12-01 |
12 |
R1/8 |
8 |
38 |
19 |
30.3 |
5 |
|
PL1/2-02 |
PL12-02 |
12 |
R1/4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
PL1/2-03 |
PL12-03 |
12 |
R3/8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
PL1/2-04 |
PL12-04 |
12 |
R1/2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
Pl14-03 |
14 |
R3/8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
Pl14-04 |
14 |
R1/2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
Pl16-03 |
16 |
R3/8 |
15 |
50 |
24 |
34 |
4 |
|
|
Pl16-04 |
16 |
R1/2 |
15 |
50.5 |
27 |
34 |
4 |
|
İsim/Tür |
Arayüz yapısı açıklaması |
|
PC dirseği |
Boru eklemi 90 ° açıyla bükülür ve diğer uç dahili olarak dişli |
|
PL dirsek |
Bir ucu eklenir ve diğer ucun harici bir iplik 90 ° 'ye sahiptir. |
|
PV dirseği |
Her iki ucu da 90 ° bükülmüş tüp yerleştirme tipidir |
PL konektörü hangi malzemeden yapılmıştır?
bakır
Bağlantı tüpü montaj parçalarının adları nelerdir?

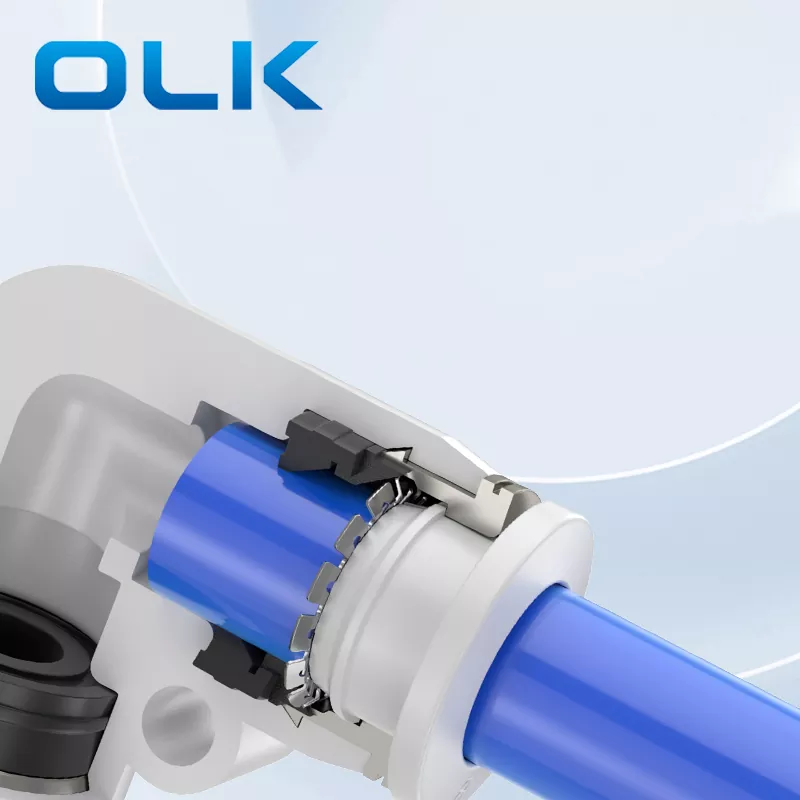

Hızlı bağlantı tüpü takma iç yapı: Serbest bırakma, çinko alaşım kartı seti, kilit klips yay, kilit kol, toka sızdırmazlık halkası, yüksek mukavemetli plastikler
Ne tür bir PL ipliği bu?
Metrik bir ipliktir, m temsil eder.
Pnömatik bağlantıda 'dirsek' ne anlama geliyor?
Dirsek takma ： Tüpün yön değiştirmesini sağlayan pnömatik bir bağlantı noktası, tipik olarak 90 derecelik bir açıda.
