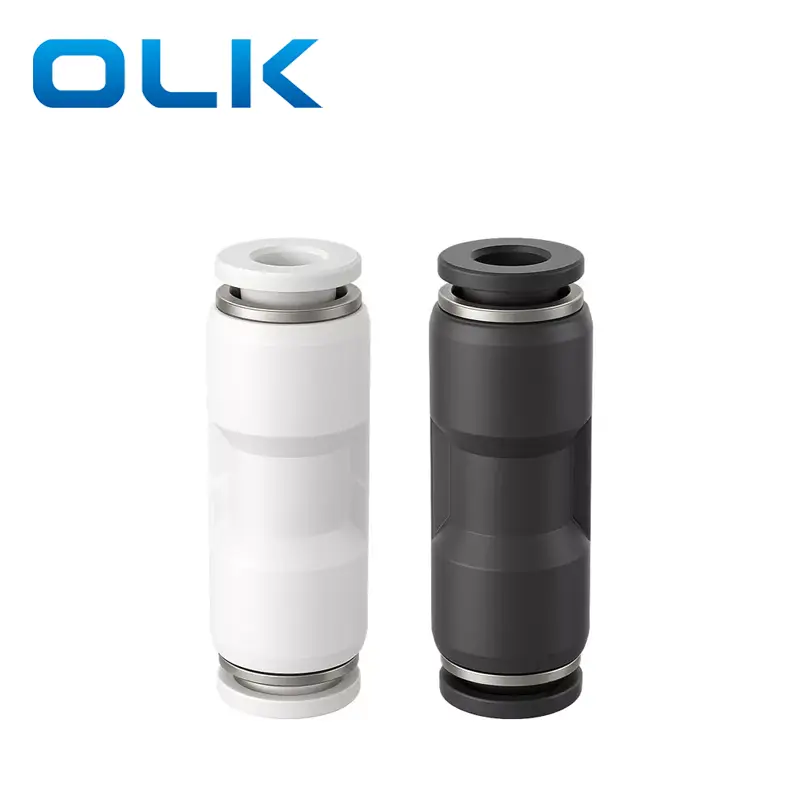

OLK Brand PG Reducer Union Tüp bağlantıdaki düz itme, hava tüplerini 6mm ila 4 mm gibi farklı çaplara bağlamak için kullanılır. Sıkı boşluklar için veya boyutta bir geçiş gerektiğinde uygundur.
Konektör üç renkte mevcuttur: mavi, beyaz ve siyah.
|
Sipariş Kodu |
|||
|
PG |
8 |
- |
01 |
|
Model |
Tüp Boyutu (Metrik) |
|
Tüp Boyutu (Metrik) |
|
PG Serisi uydurma |
4: 4mm |
|
4: 4mm |
|
|
6: 6mm |
|
6: 6mm |
|
|
8: 8mm |
|
8: 8mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12mm |
|
12: 12mm |
|
|
14: 14mm |
|
14: 14mm |
|
|
16: 16mm |
|
16: 16mm |
|
Sıvı |
Hava/su (koşullu)/vakum |
|
İşletme baskısı |
0-1.0mpa |
|
Vakum basıncı |
-100kpa (10 Torr) |
|
Çalışma sıcaklığı |
-10-60 ℃ |
|
Malzeme |
Naylon (PA), Poliüretan (PU) |
|
İnç tüp bağlantı |
Metrictube montajı |

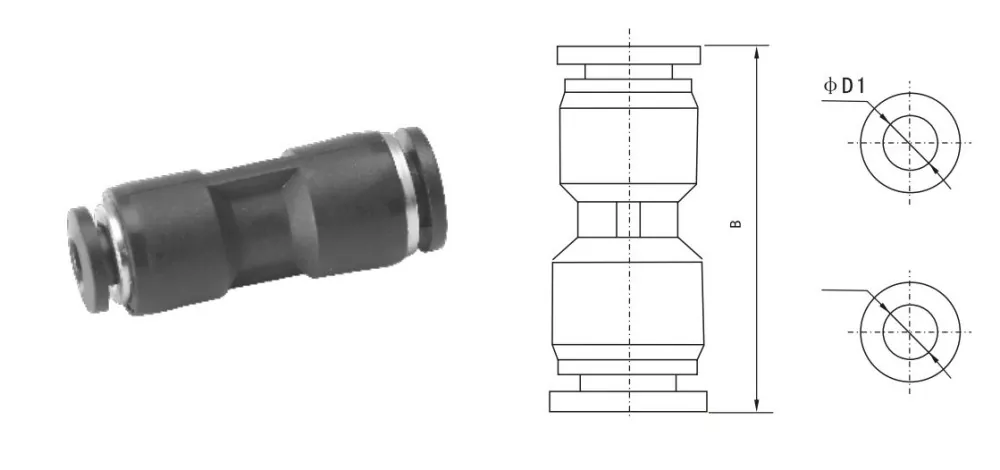

FD1 |
FD2 |
B |
|
PG1/4-5-32 |
PG6-4 |
6 |
4 |
35 |
|
PG5/16-1/4 |
PG8-6 |
8 |
6 |
35.5 |
|
PG3/8-5/16 |
PG10-8 |
10 |
8 |
38 |
|
PG1/2-13/8 |
PG12-10 |
12 |
10 |
47 |
|
|
PG16-12 |
12 |
12 |
47.5 |
|
PG2/6-5/32 |
PG8-4 |
8 |
4 |
47.5 |
|
PG3/8-1/4 |
PG8-4 |
10 |
6 |
67 |
|
PG1/2-5/16 |
PG12-8 |
12 |
8 |
67 |
|
Ortak İmparatorluk İplik Boyutu Dönüşüm Referansı |
||
|
Emperyal boyut |
Yaklaşık. Metrik (mm) |
Dönüşüm formülü |
|
1/8 |
3.2mm |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3.97mm |
5 ÷ 32 × 25.4 = 3.97 |
|
1/4 |
6.35mm |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94mm |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9.53mm |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12.7mm |
1 ÷ 2 × 25.4 = 12.7 |

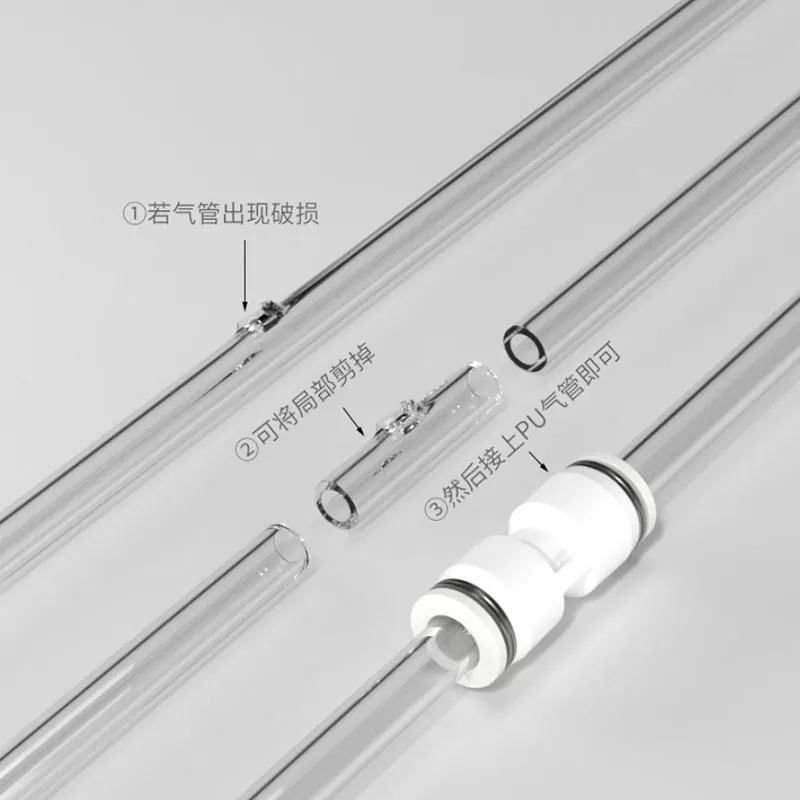

PU bağlantı parçaları ve PG bağlantı parçaları arasındaki fark?
PU, her iki tarafta da aynı hava hortumunu bağlar, PG hava hortumunu her iki tarafta farklı çaplarla bağlar
