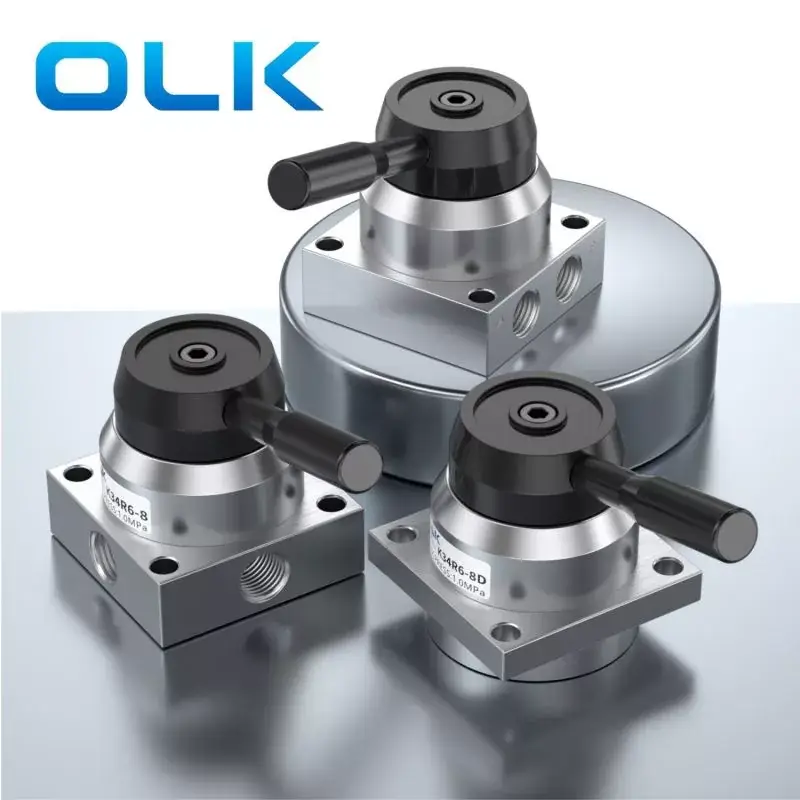

Ouleikai (OLK), 2 konumlu 4 yollu ve 3 konumlu 4 yollu K34 manuel döner valfler/doğrudan etkili silindir kontrollü yön valfleri üretmektedir. Korozyona dayanıklı ve paslanmaz alüminyum alaşımlı valf gövdelerine sahiptirler. Bu yüksek mukavemetli valf gövdeleri 48 saat boyunca sürekli olarak çalışabilmektedir. K34 valf hassas dişli bağlantı noktaları çıkarılabilir bir tutamakla birlikte gelir ve alt kısımda daha kolay kurulum için montaj delikleri bulunur.

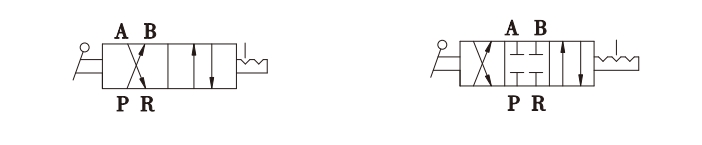

SEMBOL:
| Sipariş kodu: | |||||
| K | 34 | R6 | - | 8 | L |
| Modeli: | Kod | İşlev: |
|
Bağlantı noktası boyutu: | Kurulum: |
| K:K serisi el manuel döner valf |
24:2 konum 4 yönlü | R6: El kontrolü |
|
8:G1/4 | Boş: Bir tarafta bir delik |
|
|
34:3 konum 4 yönlü |
|
|
|
L: Karşıt taraflarda çift delik |
|
|
|
|
|
|
A: altta üç delik |
|
|
|
|
|
|

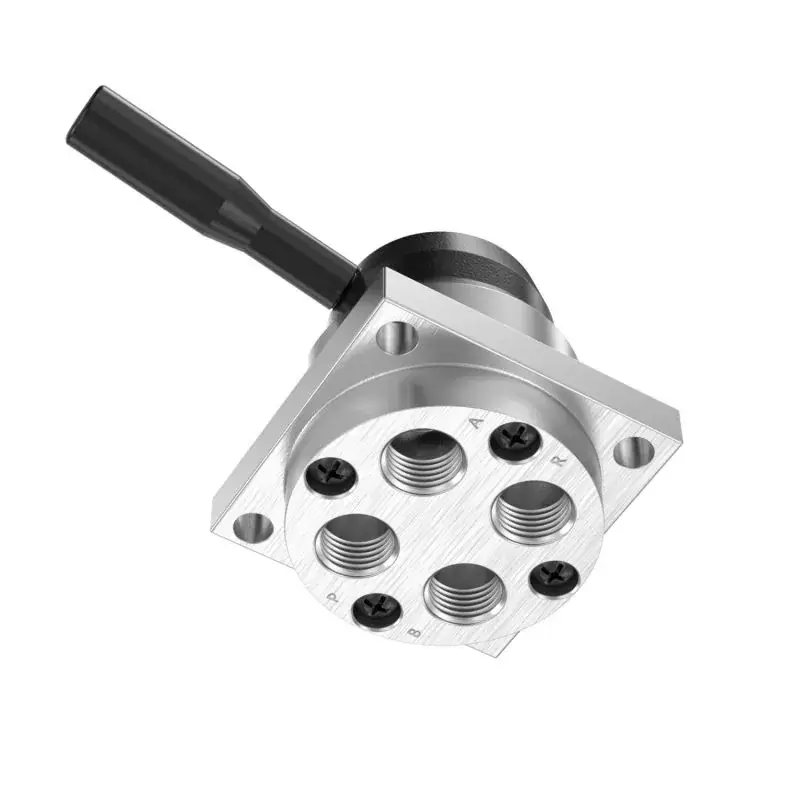

D:Altta dört delik |
|
Modeli |
K34r8-l8 |
K34r8-l8 |
K24R8-L8d |
K34R8-L8D |
K24R8-l8'ler |
K34R8-L8S |
|
Çalışma ortamı |
Hava (40μm'nin üzerindeki filtre eleğinden filtreleyin) |
|||||
|
Eylem modu |
EL kontrolü |
|||||
|
Bağlantı Noktası Boyutu |
Giriş=Çıkış=PT1/4 |
|||||
|
Basınç aralığı |
0,15-0,8MPa (21-114PSI) |
|||||
|
Konum |
2/4 Bağlantı Noktası |
3/4 Bağlantı Noktası |
2/4 Bağlantı Noktası |
3/4 Bağlantı Noktası |
2/4 Bağlantı Noktası |
3/4 Bağlantı Noktası |
|
Çalışma Basıncı |
‘-10-60°C |
|||||
|
Kanıt basıncı |
1,5MPa (215psi) |
|||||
|
OLK Pnömatik El Döner Valfleri – 5 Model Karşılaştırması |
|||||||||
|
Fotoğraf |
|
|
|
|
|
|
|
|
|
|
Eski model |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Konum |
2 Pozisyon 4 Yollu |
|
3 Pozisyon 4 Yollu |
|
3 Pozisyon 4 Yollu |
|
3 Pozisyon 4 Yollu |
|
3 Pozisyon 4 Yollu |
|
|
3 Pozisyon 4 Yollu |
|
|
|
|
|
|
|
|
|
Bağlantı noktası boyutu |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Ürün özellikleri |
Panel montajı |
|
A: Dörtgen arayüz B: altta ses yalıtımlı iki taraflı arayüz |
|
|
|
|
|
Boş: Bir tarafta bir delik L: Karşıt taraflarda iki delik; D: Altta dört delik; |
|
|
|
|
|
|
|
|
|
|
|
|
Halletmek |
Çıkarılabilir sap |
|
Çıkarılabilir sap |
|
Çıkarılabilir sap |
|
Çıkarılabilir / Plastik Saplar |
|
Çıkarılabilir sap, Haşlanma önleyici sap |
|
|
|
|
|
|
|
|
|
|
|
|

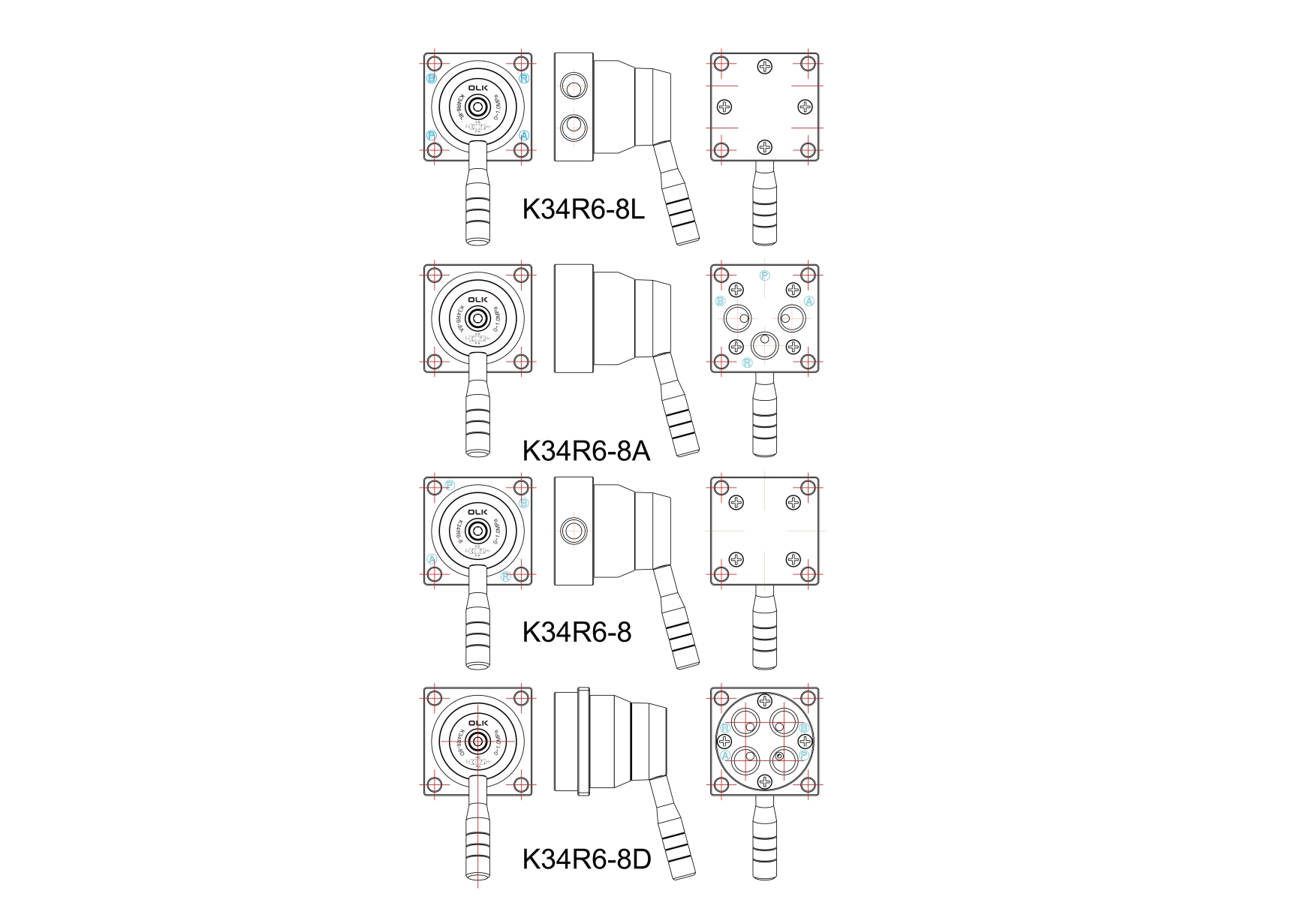

Tabanın boyutları |
200 serisi:62 mm |
|
61,3 mm |
|
74mm |
|
74mm |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Çevirme Açısı |
105° |
|
Güç Tüketimi |
≤80W (Bekleme≤0,5W) |
|
Yük Taşıyıcı |
45KG-65KG |
|
Renk |
Yüksek Parlak Beyaz |
|
Kaldırma Yüksekliği |
65cm-85cm (İkinci Asansörle Donatılabilir) |
|
Uzaktan Kumanda Mesafesi |
50 Metre (Açık Alan) |
|
Modeli |
K34R6-8 |
|
|
|
||
|
Çalışma ortamı |
Hava (40μm'nin üzerindeki filtre eleğinden filtreleyin) |
|||||
|
Eylem modu |
EL kontrolü |
|||||
|
Bağlantı Noktası Boyutu |
Giriş=Çıkış=PT1/4 |
|||||
|
Basınç aralığı |
0,15-0,8MPa (21-114PSI) |
|||||
|
Konum |
3 pozisyon 4 yollu |
|
|
|
||
|
Çalışma Basıncı |
‘-10-60°C |
|||||
|
Kanıt basıncı |
1,5MPa (215psi) |
|||||
