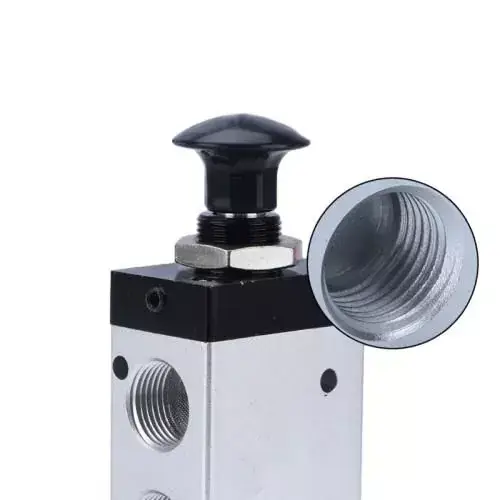

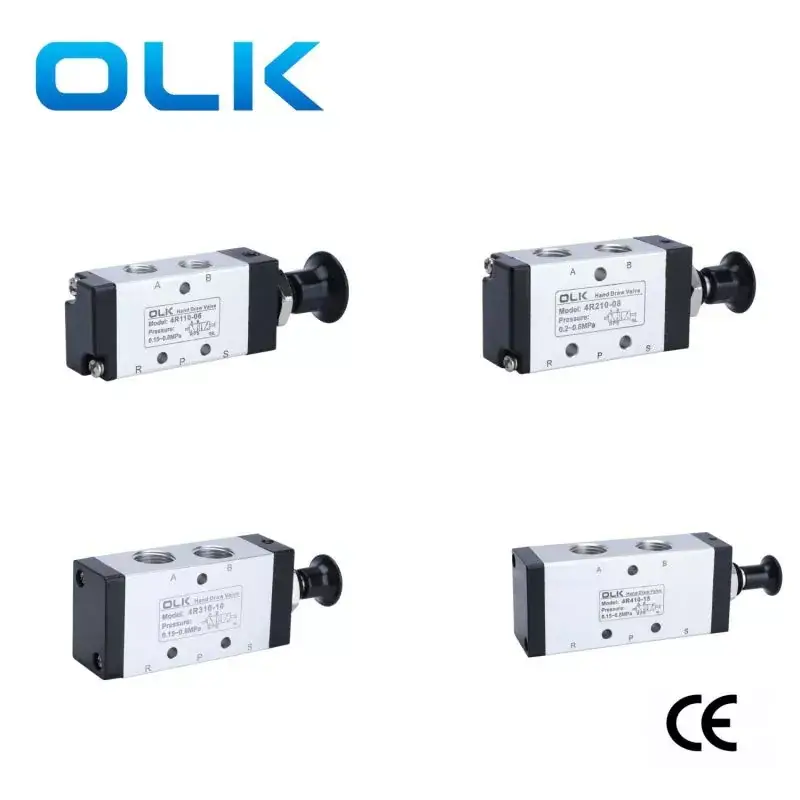

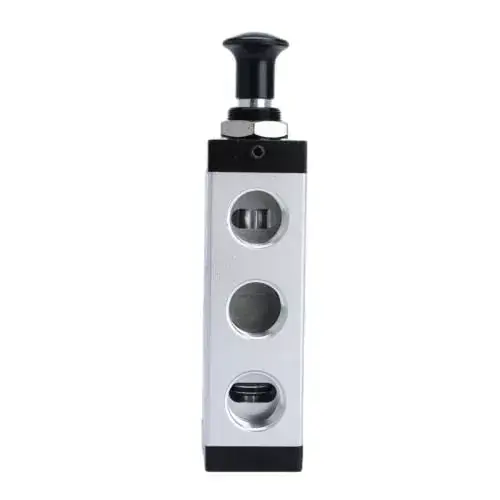

Ouleikai (OLK) 4R serisi elle çalıştırılan 5 yollu vana, farklı pnömatik sistemlerin gereksinimlerine uygun, çeşitli gazların kontrol edilmesini ve değiştirilmesini sağlayan 2/5 tasarımını benimser. Elle çekme işlemi yön değişimini kontrol ederek operatörlerin gaz akış yönünü yüksek esneklikle manuel olarak kontrol etmesini kolaylaştırır.
Notlar: Ürünün güvenliğini ve dengesini etkilememek için lütfen elle çekme valfinin nominal çalışma basıncı aralığını aşmayın. Kullanım Senaryoları: Laboratuvar gaz sistemlerinde ve benzeri uygulamalarda gaz kontrolü amacıyla kullanılır.
SEMBOL:
Sipariş kodu:
4R
2
10
08
MODELİ:
SERİ
İŞLEV:
LİMAN BOYUTU:
4L:5/2 el vanası
1:100 serisi
10:2 konumu
100 serisi:06:G1/8
2:200 saat
200 serisi:06:G1/8
3:300 saat
200 serisi:08:G1/4
300 serisi:08:G1/8
300 serisi:10:G3/8
|
çalışma ortamı |
Hava (40μm'nin üzerinde bir filtreden filtrelenir) |
|
Aksiyon |
Manuel doğrudan eylem |
|
yağlama |
gereksiz |
|
Çalışma basıncı aralığı MPa(psi) |
0∼0,8(0~114) |
|
Garantili basınç direnci |
1,5MPa (215psi) |
|
Çalışma sıcaklığı °C |
-20∼70 |
|
Gövde malzemesi |
alüminyum alaşımı |
|
modeli |
Bağlantı noktası çapı |
Akış kesit alanı mm² (CV değeri) |
|
4R110-M5 |
M5 |
5,5(0,3) |
|
4R110-06 |
G1/8 |
12,0(0,67) |
|
4R210-06 |
G1/8 |
14,0(0,78) |
|
4R210-08 |
G1/4 |
16,0(0,89) |
|
4R310-08 |
G1/4 |
25,0(1,39) |
|
4R310-10 |
G3/8 |
30,0(1,67) |
|
4R410-15 |
G1/2 |
50,0(2,79) |
