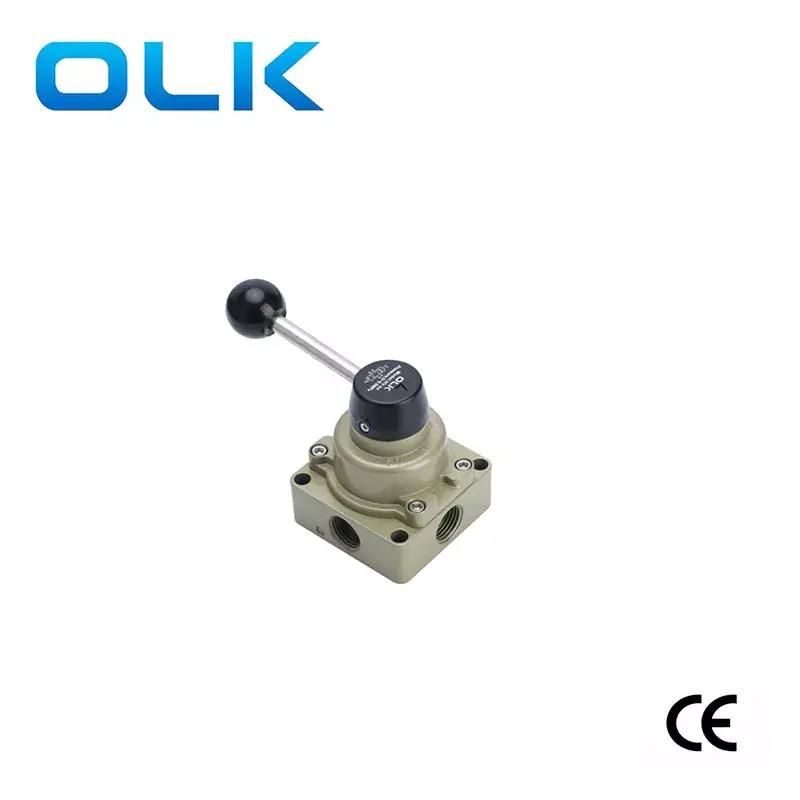

OLK, Çin'deki HV Serisi Manuel Döner Valf 4 Yollu üretici ve tedarikçidir. Ouleikai (OLK) HV-02/03/04 Serisi dört yollu elle çalıştırılan valfler, alüminyum alaşımlı bir tabana ve yüzey oksidasyon işlemine sahip gövdeye sahiptir ve basınç altında mükemmel aşınma direnci ve sızdırmazlık özellikleri sunar. Alüminyum alaşımı, saf alüminyuma kıyasla üstün fiziksel özelliklere sahiptir. HV-02, HV-03 ve HV-04 manuel valfler arasındaki fark, arayüzün boyutunda yatmaktadır. Bu valfler, açık dişli işaretlerine sahip üç ayarlanabilir dişliye sahiptir ve diğer uygulamaların yanı sıra genellikle silindirleri kontrol etmek için kullanılır.
02 vitese geçirildiğinde, B egzoz portu havayı serbest bırakır, A egzoz portu havalandırmaları yapar ve silindir uzar.
N vitesine geçildiğinde hem A hem de B egzoz portları kapatılır ve silindir yarı yolda durur.
01 vitese geçirildiğinde A egzoz portu havayı serbest bırakır, B egzoz portu havalandırmayı açar ve silindir geri çekilir.
|
Modeli |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Çalışma ortamı |
Hava (40μm'nin üzerindeki filtre eleğinden filtreleyin) |
|||
|
Eylem modu |
EL kontrolü |
|||
|
Bağlantı Noktası Boyutu |
Giriş=Çıkış=PT1/4 |
|||
|
Basınç aralığı |
0,15-0,8MPa (21-114PSI) |
|||
|
Konum |
2/4 Bağlantı Noktası |
3/4 Bağlantı Noktası |
2/4 Bağlantı Noktası |
3/4 Bağlantı Noktası |
|
Çalışma Basıncı |
'-10-60°C |
|||
|
Kanıt basıncı |
1,5MPa(215psi) |
|||
|
OLK Pnömatik El Döner Valfleri – 5 Model Karşılaştırması |
|||||||||
|
Fotoğraf |
|
|
|
|
|
|
|
|
|
|
Eski model |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Konum |
2 Pozisyon 4 Yollu |
|
3 Pozisyon 4 Yollu |
|
3 Pozisyon 4 Yollu |
|
3 Pozisyon 4 Yollu |
|
3 Pozisyon 4 Yollu |
|
|
3 Pozisyon 4 Yollu |
|
|
|
|
|
|
|
|
|
Bağlantı noktası boyutu |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Ürün özellikleri |
Panel montajı |
|
A: Dörtgen arayüz B: altta ses yalıtımlı iki taraflı arayüz |
|
|
|
|
|
Boş: Bir tarafta bir delik L: Karşıt taraflarda iki delik; D: Altta dört delik; |
|
|
|
|
|
|
|
|
|
|
|
|
Halletmek |
Çıkarılabilir sap |
|
Çıkarılabilir sap |
|
Çıkarılabilir sap |
|
Çıkarılabilir / Plastik Saplar |
|
Çıkarılabilir sap, Haşlanma önleyici sap |
|
|
|
|
|
|
|
|
|
|
|
|
Tabanın boyutları |
200 serisi:62 mm |
|
61,3 mm |
|
74mm |
|
74mm |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Modeli |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Çalışma ortamı |
Hava (40μm'nin üzerindeki filtre eleğinden filtreleyin) |
|||||
|
Eylem modu |
EL kontrolü |
|||||
|
Bağlantı Noktası Boyutu |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Basınç aralığı |
0,15-0,8MPa (21-114PSI) |
|||||
|
Konum |
2/4 Bağlantı Noktası |
3/4 Bağlantı Noktası |
2/4 Bağlantı Noktası |
3/4 Bağlantı Noktası |
2/4 Bağlantı Noktası |
3/4 Bağlantı Noktası |
|
Çalışma Basıncı |
'-10-60°C |
|||||
|
Kanıt basıncı |
1,5MPa(215psi) |
|||||
