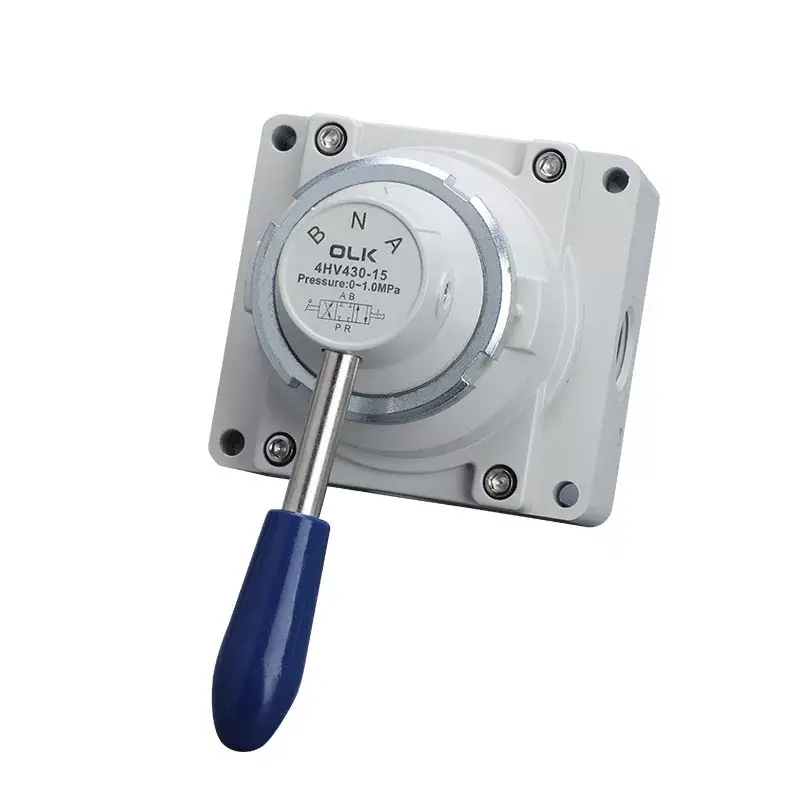

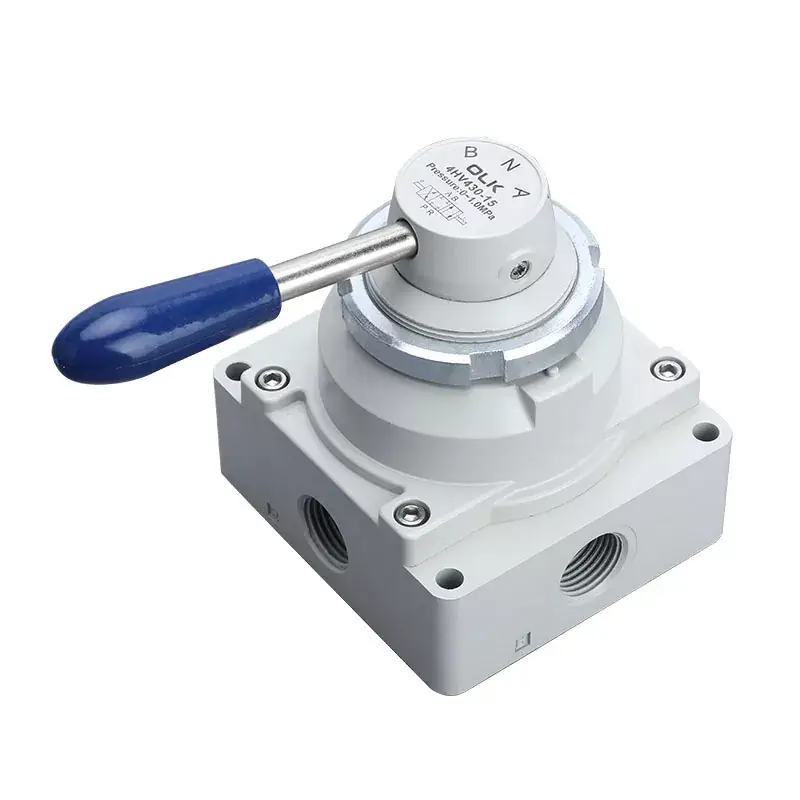

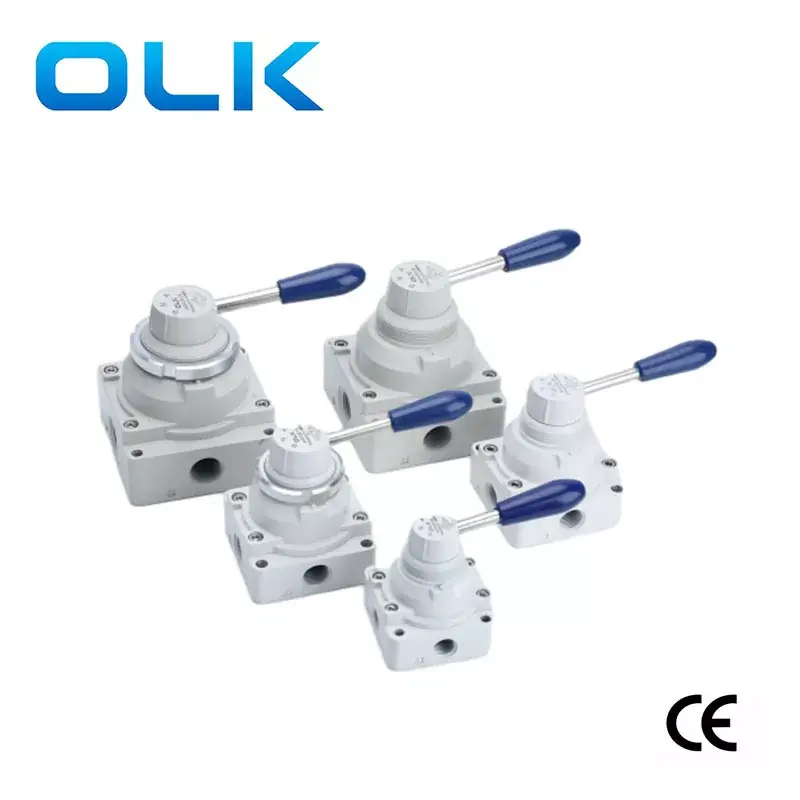

Ouleikai (OLK) 4HV Serisi iki yollu dört yollu/üç yollu dört yollu elle çalıştırılan valf, manüel kolun döndürülmesiyle değiştirilir ve iyi bir dokunma hissi ve düzgün çalışma sunar.
4HV elle çalıştırılan valf, geniş bir etkili akış alanına ve düşük basınç kaybına sahiptir; bu, enerji tüketimini azaltmaya ve sıvı transferi sırasında verimliliği artırmaya yardımcı olur. Ek olarak kullanıcıların seçim yapabileceği iki kurulum türü sunar: panel kurulumu ve alt kurulum, panel kurulumu için montaj somunları dahildir.
Genel olarak Ouleikai (OLK) 4HV manuel vana, çeşitli endüstriyel sektörlerde yaygın olarak kullanılan yüksek performanslı ve kullanıcı dostu bir kontrol vanasıdır. 4HV manuel vana hakkında daha detaylı bilgi için ilgili ürün kılavuzuna bakılması veya profesyonel teknik personel ile görüşülmesi tavsiye edilir.
1. İyi bir dokunma hissi ve doğru konumlandırma ile pürüzsüz ve hafif dönüş:
2. Düşük basınç kaybıyla geniş etkili akış alanı;
3. Büyük etkili akış alanı;

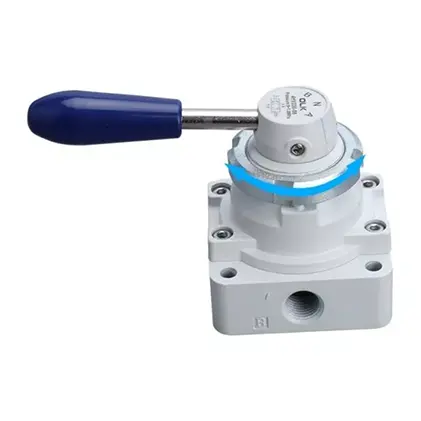

4. İki kurulum yöntemi mevcuttur: panel ve alt kurulum. Panel kurulumu montaj somunları ile birlikte gelir.
|
Sipariş kodu |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
Modeli |
seri |
konum |
|
Bağlantı noktası boyutu |
Kurulum türü: |
|
4HV: 4HV serisi manuel manuel döner valf |
2:200 serisi |
24:2/4 Bağlantı Noktası |
|
06:PT1/8 |
Boşluk |
|
|
3:300 serisi |
34:3/4 Bağlantı Noktası |
|
08:PT1/4 |
S: Panel montajı (valf somunu ile) |
|
|
4:400 serisi |
|
|
10:PT3/8 |
|
|
|
|
|
|
15:PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
çalışma ortamı |
Hava (40μm'nin üzerinde bir filtreden filtrelenir) |
|
Aksiyon |
el kontrolü |
|
yağlama |
gereksiz |
|
Çalışma basıncı aralığı MPa(psi) |
0∼1,0(~145) |
|
Garantili basınç direnci |
1,5MPa (215psi) |
|
Çalışma sıcaklığı °C |
-20∼70 |
|
modeli |
Bağlantı noktası çapı |
pozisyon sayısı |
Etkin kesit alanı mm² (CV değeri) |
|
4HV210-06 |
PT1/8 |
2 pozisyon 4 yollu |
14,0(0,78) |
|
4HV230-06 |
PT1/8 |
üç dört yollu |
14,0(0,78) |
|
4HV210-08 |
PT1/4 |
2 pozisyon 4 yollu |
14,0(0,78) |
|
4HV230-08 |
PT1/4 |
üç dört yollu |
14,0(0,78) |
|
4HV310-08 |
PT1/4 |
2 pozisyon 4 yollu |
30,0(1,67) |
|
4HV330-08 |
PT1/4 |
üç dört yollu |
30,0(1,67) |
|
4HV310-10 |
PT3/8 |
2 pozisyon 4 yollu |
33,0 (1,83) |
|
4HV330-10 |
PT3/8 |
üç dört yollu |
33,0 (1,83) |
|
4hv410-15 |
PT1/2 |
2 pozisyon 4 yollu |
88,0(4,89) |
|
4HV430-15 |
PT1/2 |
üç dört yollu |
88,0(4,89) |
|
4hv410-20 |
PT3/4 |
2 pozisyon 4 yollu |
95,0(5,27) |
|
4HV430-20 |
PT3/4 |
üç dört yollu |
95,0(5,27) |
|

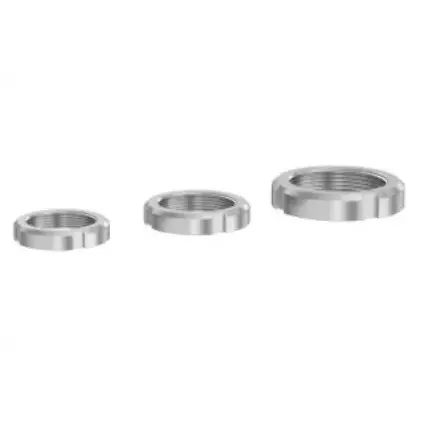

Modeli: |
İplik: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
OLK Pnömatik El Döner Valfleri – 5 Model Karşılaştırması |
|||||||||
|
Fotoğraf |
|
|
|
|
|
|
|
|
|
|
Eski model |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Konum |
2 Pozisyon 4 Yollu |
|
3 Pozisyon 4 Yollu |
|
3 Pozisyon 4 Yollu |
|
3 Pozisyon 4 Yollu |
|
3 Pozisyon 4 Yollu |
|
|
3 Pozisyon 4 Yollu |
|
|
|
|
|
|
|
|
|
Bağlantı noktası boyutu |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Ürün özellikleri |
Panel montajı |
|
A: Dörtgen arayüz B: altta ses yalıtımlı iki taraflı arayüz |
|
|
|
|
|
Boş: Bir tarafta bir delik L: Karşıt taraflarda iki delik; D: Altta dört delik; |
|
|
|
|
|
|
|
|
|
|
|
|
Halletmek |
Çıkarılabilir sap |
|
Çıkarılabilir sap |
|
Çıkarılabilir sap |
|
Çıkarılabilir / Plastik Saplar |
|
Çıkarılabilir sap, Haşlanma önleyici sap |
|
|
|
|
|
|
|
|
|
|
|
|
Tabanın boyutları |
200 serisi:62 mm |
|
61,3 mm |
|
74mm |
|
74mm |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
4HV el kumandalı vananın özelliği nedir?
4HV el vanası Panele monte edilebilir.

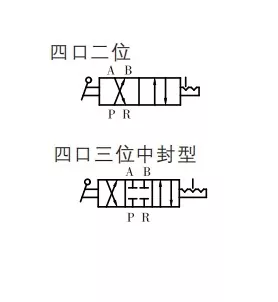

4HV manuel vanada kaç konum seçilebilir?
2 konumlu 4 yollu ve 3 konumlu 4 yollu iki tip seçilebilir.
