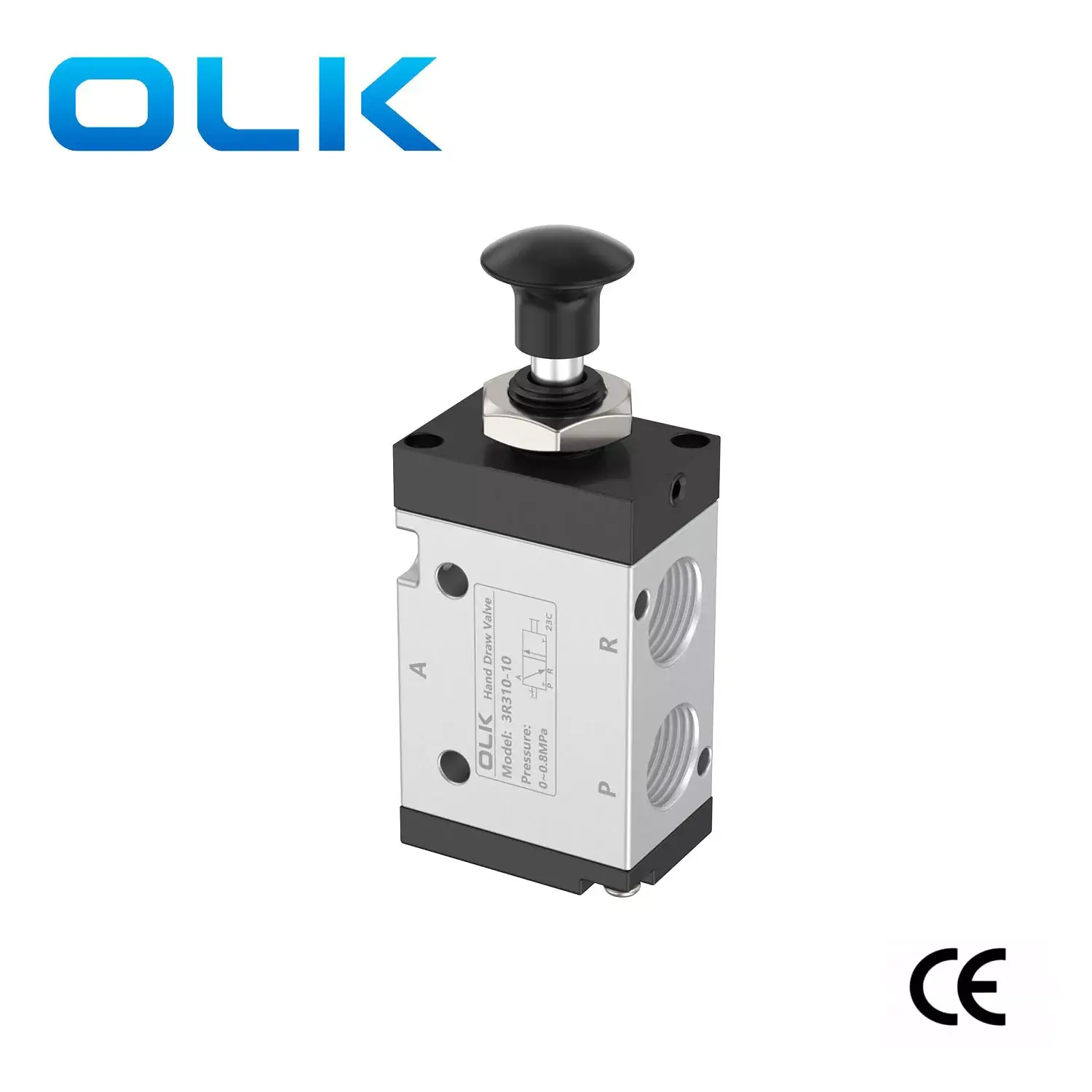

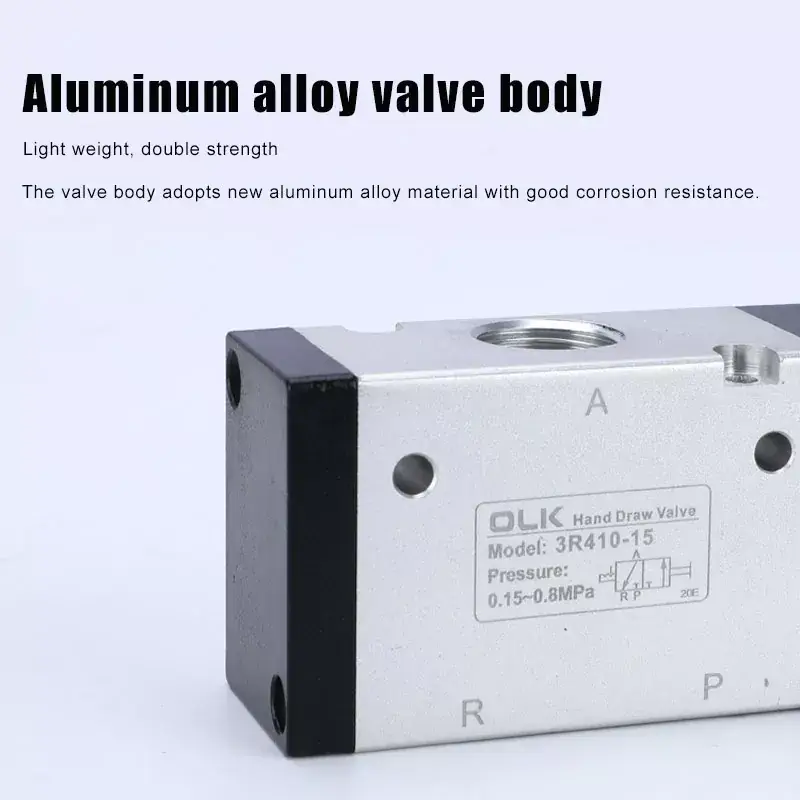

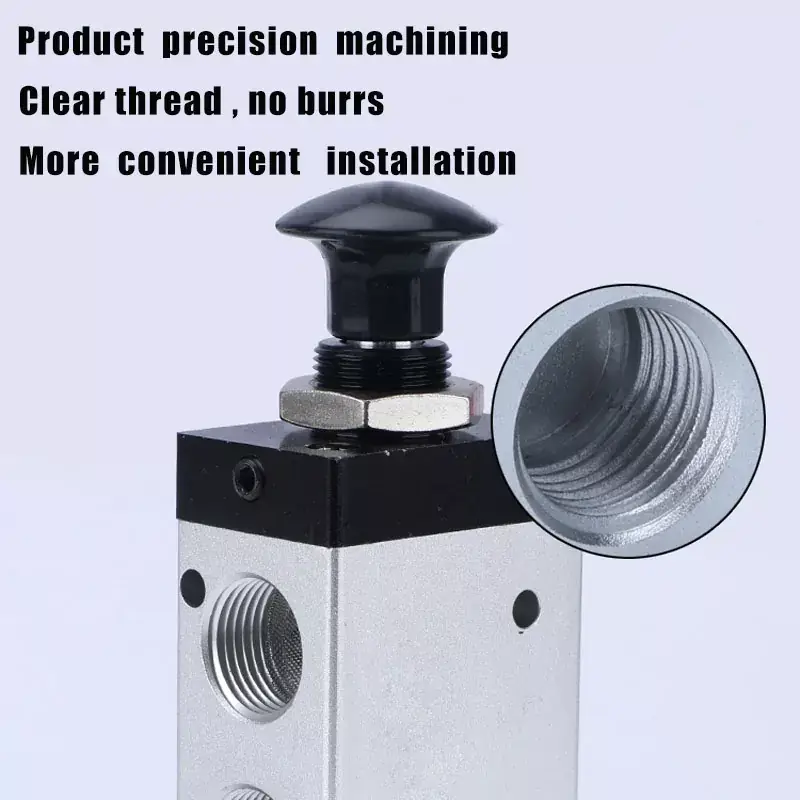

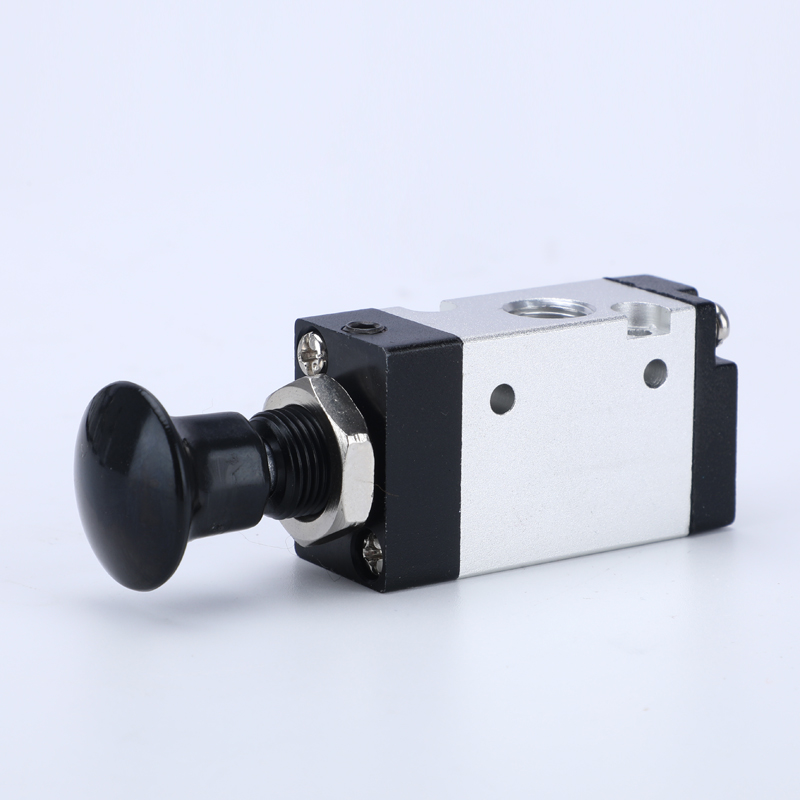

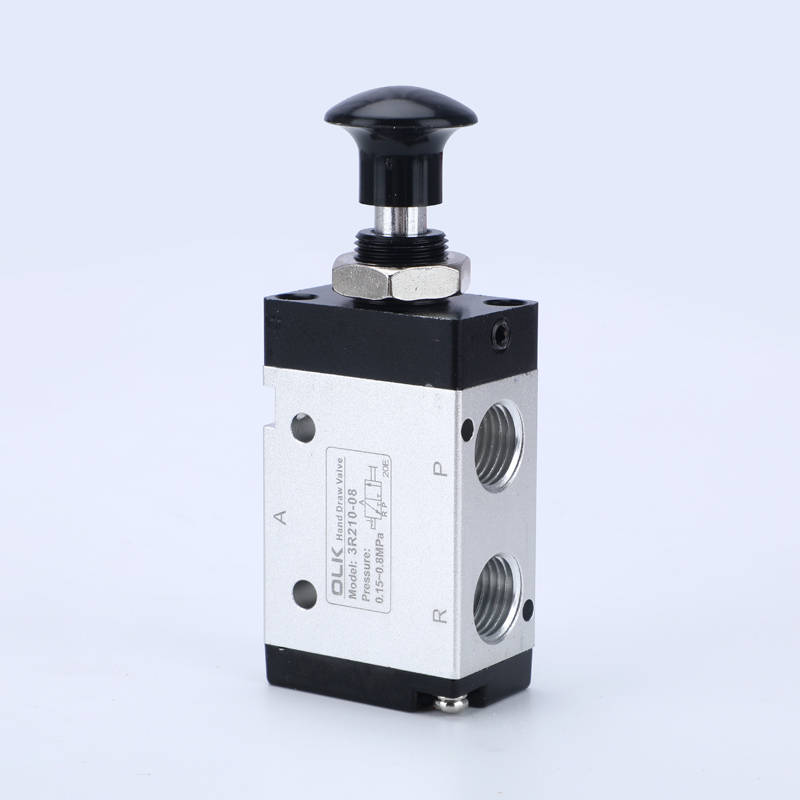

Ouleikai (OLK), 2003 yılından bu yana AIR TAC tipi 3L serisi el vanasının yerini alabilecek 3R serisi el kollu vanayı üretmektedir. 3R elle çalıştırılan valf, doğrudan manuel çalıştırmayla yönü kontrol eder. İki yollu üç yollu vananın bir girişi, bir çıkışı ve bir egzoz portu vardır. Giriş, havadaki yabancı maddeleri uzaklaştırmak, kirlenmeyi ve sızdırmazlık halkasının hava sızıntısını önlemek için bir filtre süzgeci ile donatılmıştır. Alüminyum valf gövdesi yüzeyi kumlanmıştır ve arayüzler çapaksızdır; birden fazla boru çapı arasından seçim yapılabilir (M5, G1/8, G1/4, G3/8, G1/2).
manuel valf 3R serisi SEMBOL:
| Sipariş kodu: |
|||
| 3D | 2 | 10 | 08 |
| MODELİ: | SERİ: | İŞLEV: | LİMAN BOYUTU: |
| 3R:3/2 yollu el vanası | 1:100 serisi | 10:2 KONUM | 100 serisi:06:G1/8 |
|
|
2:200 serisi |
|
200 serisi:06:G1/8 |
|
|
3:300 saat |
|
200 serisi:08:G1/4 |
|
|
|
|
300 serisi:08:G1/8 |
|
|
|
|
300 serisi:10:G3/8 |

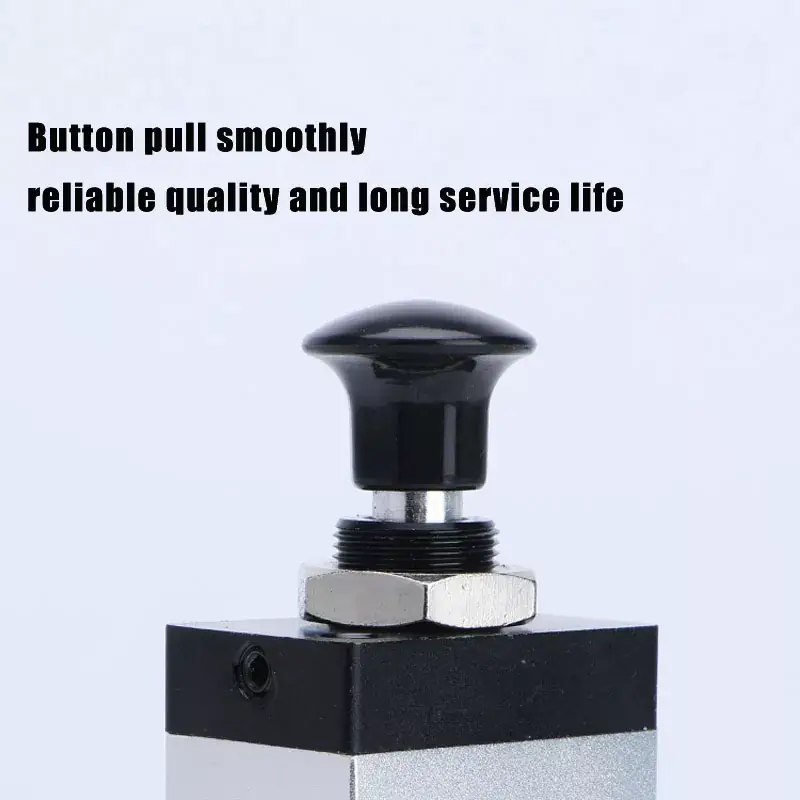

1. Kolay ve hassas konumlandırma için eksenle eş eksenli manuel çalıştırma, güvenilirlik sağlar.
2. Mükemmel sızdırmazlık, kompakt boyut, hafif ve kolay montaj ile piston tipi yapı.

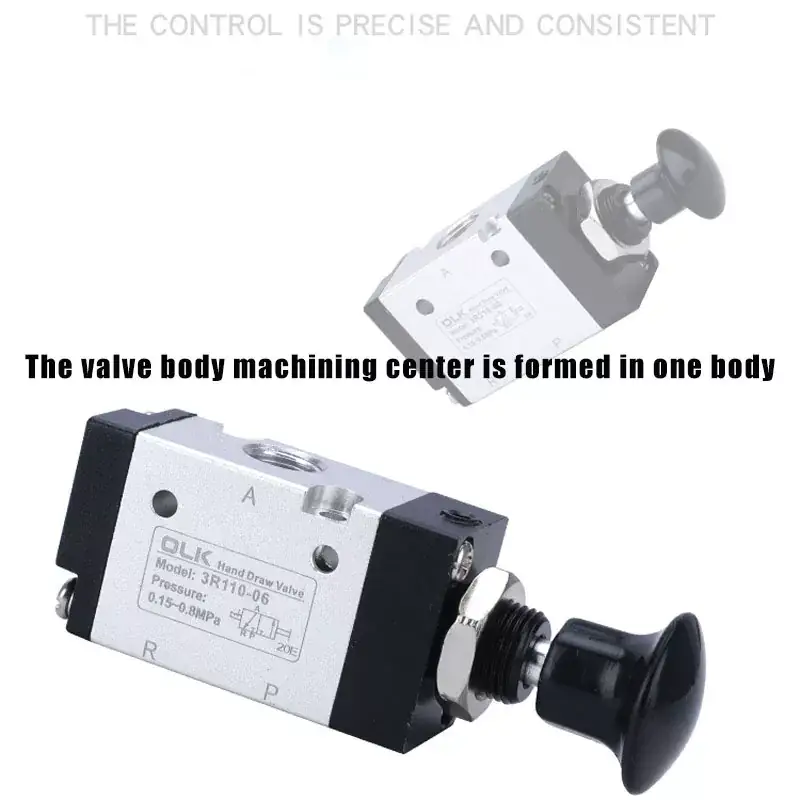

3. Özel tekniklerle işlenmiş iç delikler, minimum sürtünme direnci ve daha uzun kullanım ömrü sağlar.
4. Yağlama gerektirmez.
5. Birden fazla montaj konumuyla kolay kurulum, rahat kullanımı kolaylaştırır.
|
çalışma ortamı |
Hava (40μm'nin üzerinde bir filtreden filtrelenir) |
|
Aksiyon |
Manuel doğrudan eylem |
|
pozisyon sayısı |
Çalışma sıcaklığı °C |
|
yağlama |
50.0 (2.79) |
|
Çalışma basıncı aralığı MPa(psi) |
0∼0,8(0~114) |
|
Garantili basınç direnci |
1,5MPa(215psi) |
|
Çalışma sıcaklığı °C |
-20∼70 |
|
Gövde malzemesi |
alüminyum alaşımı |
|
modeli |
Bağlantı noktası çapı |
Akış kesit alanı mm² (CV değeri) |
|
3R110-M5 |
M5 |
5,5(0,3) |
|

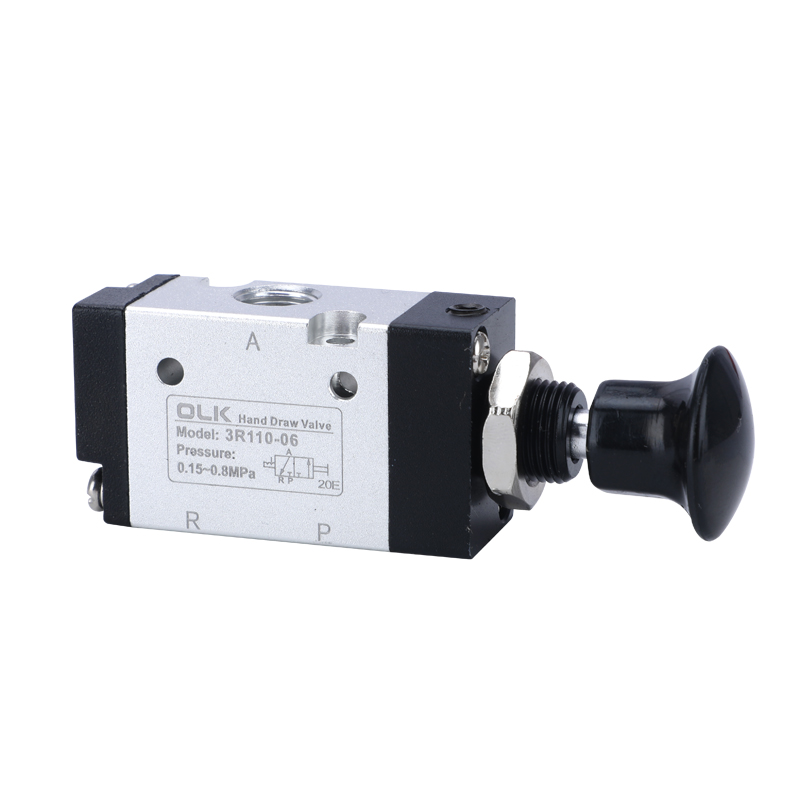

3R110-06 |
G1/8 |
12,0(0,67) |
|
3R210-06 |
G1/8 |
14,0(0,78) |
|
3R210-08 |
G1/4 |
16,0(0,89) |
|
3R310-08 |
G1/4 |
25,0(1,39) |
|

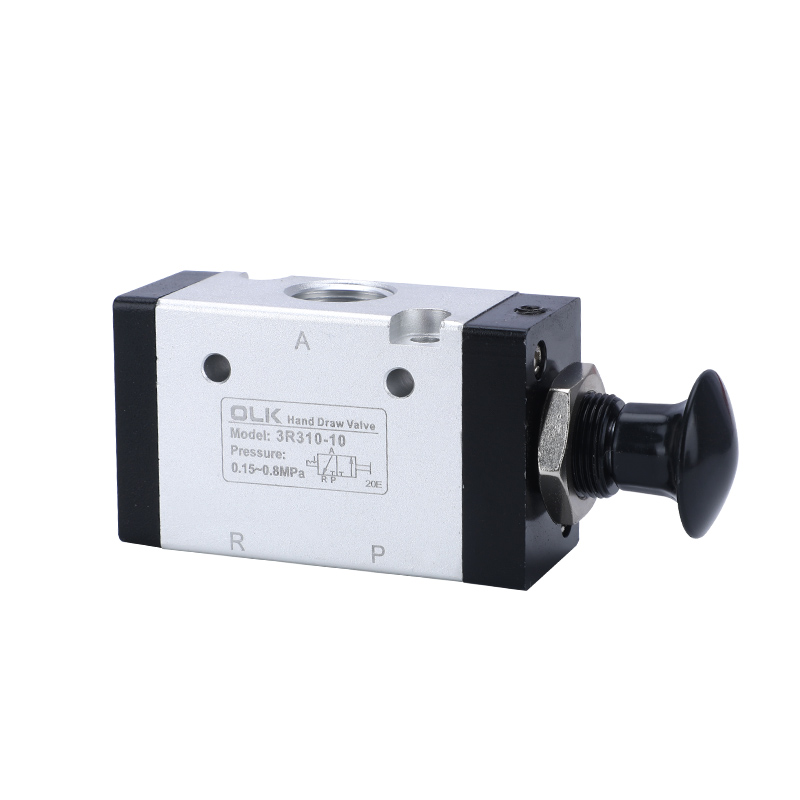

3R310-10 |
G3/8 |
30,0(1,67) |
SSS:
3R çekme valfi ne işe yarar?
3R manuel çekme valfi, manuel sıfırlama mekanizmasıyla çalışır.
Çekme el vanasında kaç çeşit var?
3R el vanası (3 YOLLU) ve4R el vanası (5 YOL).
