Brand:
OLKControl form:
Hand leverWorking mode:
5/2 way,5/3 wayOperating Method:
Manual return ,Spring return.Working Pressure:
0-0.8Mpa(-116psi)Port size:

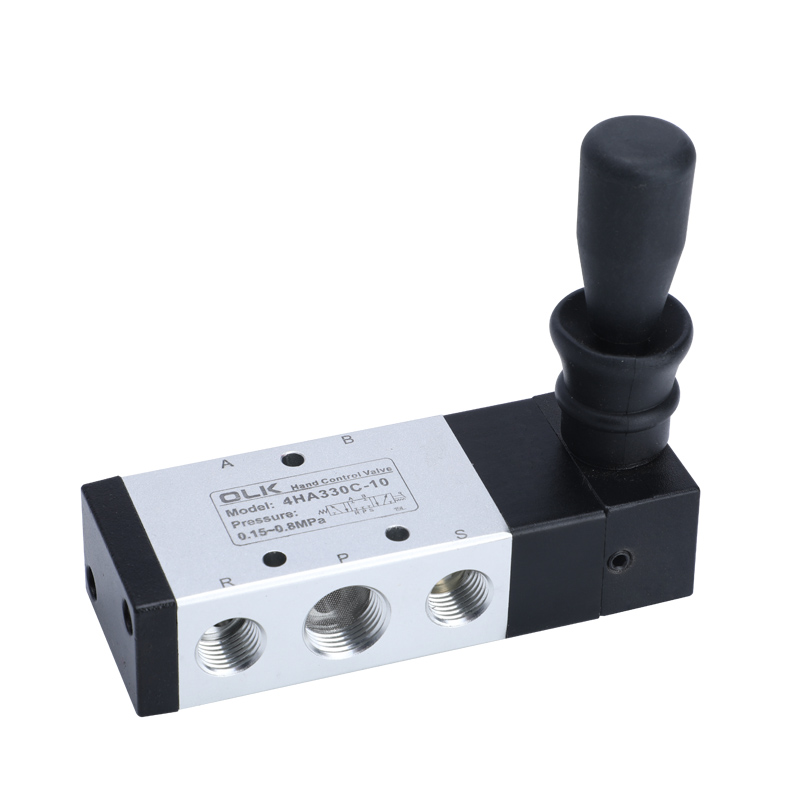

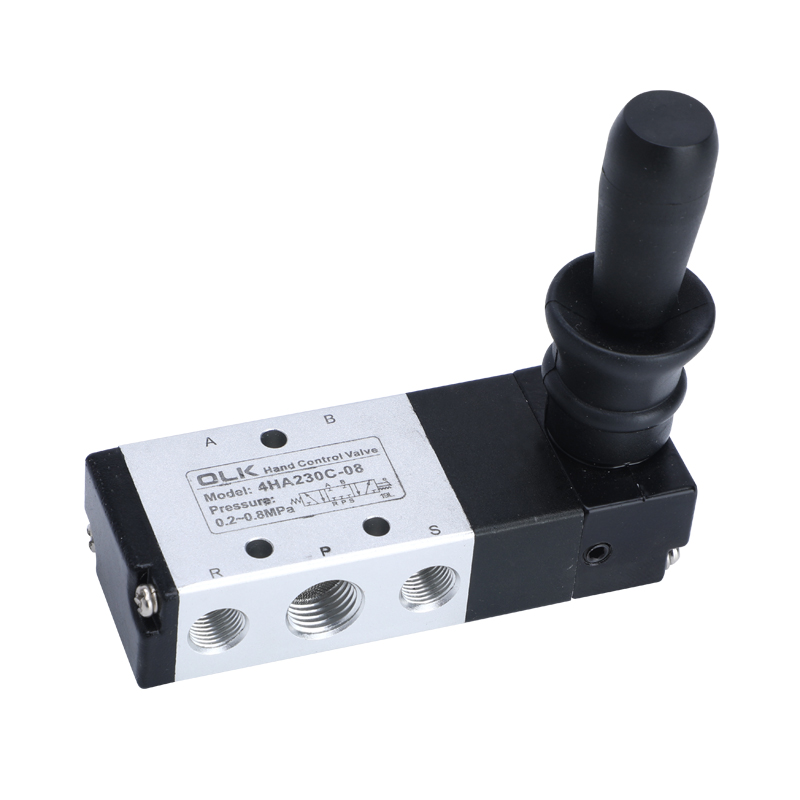

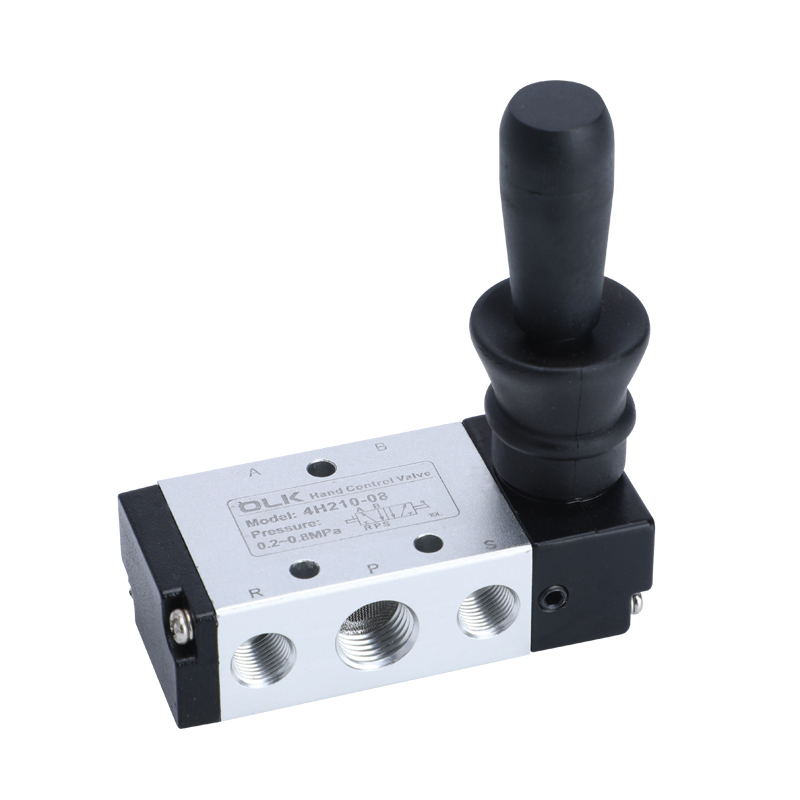

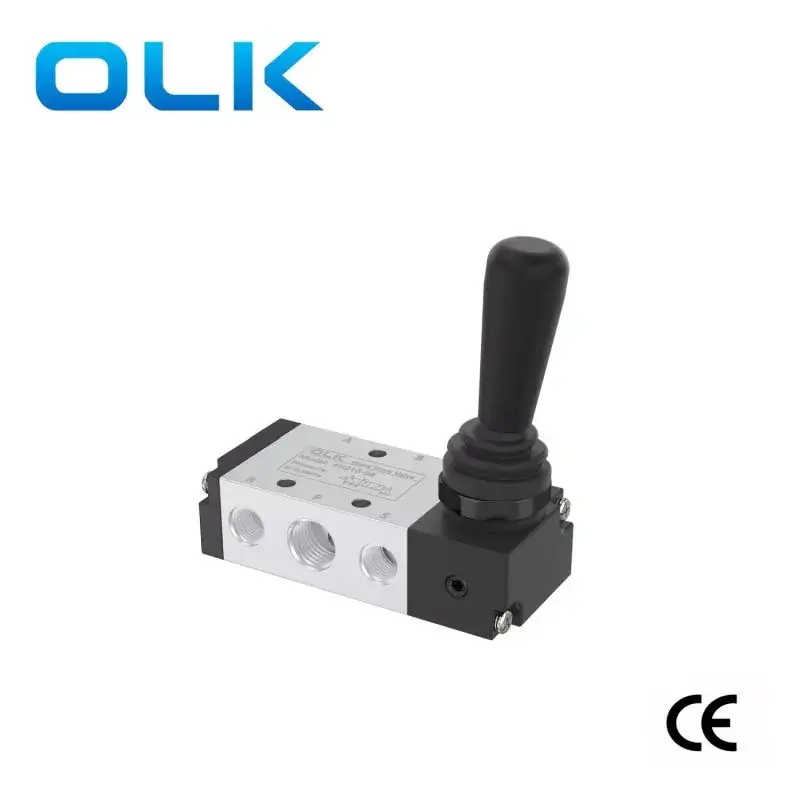

G1/8,G1/4,G3/8,G1/2Ouleikai (OLK) 4H Serisi Kollu Vana 5 Yollu, karmaşık elektrikli kontrol bileşenleri olmadan basit ve güvenilir çalışma sunarak temel pnömatik kontrol senaryoları için yüksek güvenilirlik ve uygunluk sağlar. Kullanıcılar gerçek ihtiyaçlara göre manivela valfini çalıştırarak gaz akış yönünü ayarlayabilirler.
4H serisi kollu vanalarUygulanabilir Senaryolar: Laboratuvar pnömatik sistemleri, araştırma ekipmanları vb. gibi laboratuvar uygulamaları.
Notlar: Kullanım sırasında gaz sızıntısı veya valf sıkışması gibi herhangi bir anormallik bulunursa, lütfen kullanmayı hemen bırakın ve satış sonrası servis için OLK şirketinin satış personeliyle iletişime geçin.
SEMBOL:
Sipariş kodu
4 saat
2
30°C
08
PU Tüp
KOD:
VALF TİPİ:
LİMAN BOYUTU:
4H:Manuel Sıfırlama kolu valfi el valfi
2:200 serisi
10:5/2 yollu vana
200 serisi:06:G1/8
4HA:Yaylı geri dönüş kollu valf el valfi
3:300 serisi
30C:5/3 yollu, 3 konumlu kapalı merkez
200 serisi:08:G1/4
30E:5/3 yollu, 3 konumlu egzoz merkezi
300 serisi:08:G1/8
30P:5/3 yollu,3 konumlu basınç merkezi
200 serisi:06:G1/8
1. Manuel çalıştırma, düzgün çalıştırma, hassas ve güvenilir konumlandırma;
2. Piston tipi yapı, mükemmel sızdırmazlık, kompakt boyut, hafif, kolay kurulum ve demontaj;
3. İç delik özel bir teknikle işlenerek düşük sürtünme direnci ve uzun servis ömrü sağlanır;
4. Yağlama gerektirmez;
5. Panel kurulum işlevselliği, kolay ve rahat kurulum, çeşitli müşteri ihtiyaçlarını karşılar.
1) Beş portlu üç konumlu manüel sıfırlamalı manüel valf, anahtarlamayı kolaylaştıran yaylı çelik bilya konumlandırmayı kullanır. Yanlış kontrol konumlarına ve istenmeyen eylemlere yol açabileceğinden lütfen çalışma sırasında aşırı güç uygulamamaya dikkat edin.
2) Bir panel ile montaj yaparken, özel duruma göre ara parçayı çıkarabilir veya tutabilirsiniz.
3) Farklı kurulum yaklaşımları için şemaya bakın.
Özel Not: Paneli sabitlerken montaj plakasının kalınlığını ve montaj deliğinin çapını dikkate alın.
|
çalışma ortamı |
Hava (40μm'nin üzerinde bir filtreden filtrelenir) |
|
Aksiyon |
Manuel doğrudan kontrol |
|
yağlama |
gereksiz |
|
Çalışma basıncı aralığı MPa(psi) |
0∼0,8(0~114) |
|
Garantili basınç direnci |
1,5MPa (215psi) |
|
Çalışma sıcaklığı °C |
-20∼70 |
|
Gövde malzemesi |
alüminyum alaşımı |
|
modeli |
Bağlantı noktası çapı |
pozisyon sayısı |
Akış kesit alanı mm² (CV değeri) |
|
4H210-06 |
Giriş=çıkış=G1/8 |
2 pozisyon 5 yollu |
14,0(0,78) |
|
25,0(1,39) |
Giriş=çıkış=G1/8 |
Üç konumlu beş yönlü |
2:200 serisi |
|
4H230E-06 |
Giriş=çıkış=G1/8 |
Üç konumlu beş yönlü |
2:200 serisi |
|
4H230P-06 |
Giriş=çıkış=G1/8 |
Üç konumlu beş yönlü |
2:200 serisi |
|
4H210-08 |
Giriş=çıkış=G1/4 |
2 pozisyon 5 yollu |
16,0(0,89) |
|
4H230C-08 |
Giriş=çıkış=G1/4 |
Üç konumlu beş yönlü |
2:200 serisi |
|
4H230E-08 |
Giriş=çıkış=G1/4 |
Üç konumlu beş yönlü |
2:200 serisi |
|
4H230P-08 |
Giriş=çıkış=G1/4 |
Üç konumlu beş yönlü |
2:200 serisi |
|
4H310-08 |
Giriş=çıkış=G1/4 |
2 pozisyon 5 yollu |
25,0(1,39) |
|
4H330C-08 |
Giriş=çıkış=G1/4 |
Üç konumlu beş yönlü |
18,0(1,00) |
|
4H330E-08 |
Giriş=çıkış=G1/4 |
Üç konumlu beş yönlü |
18,0(1,00) |
|
4H330P-08 |
Giriş=çıkış=G1/4 |
Üç konumlu beş yönlü |
18,0(1,00) |
|

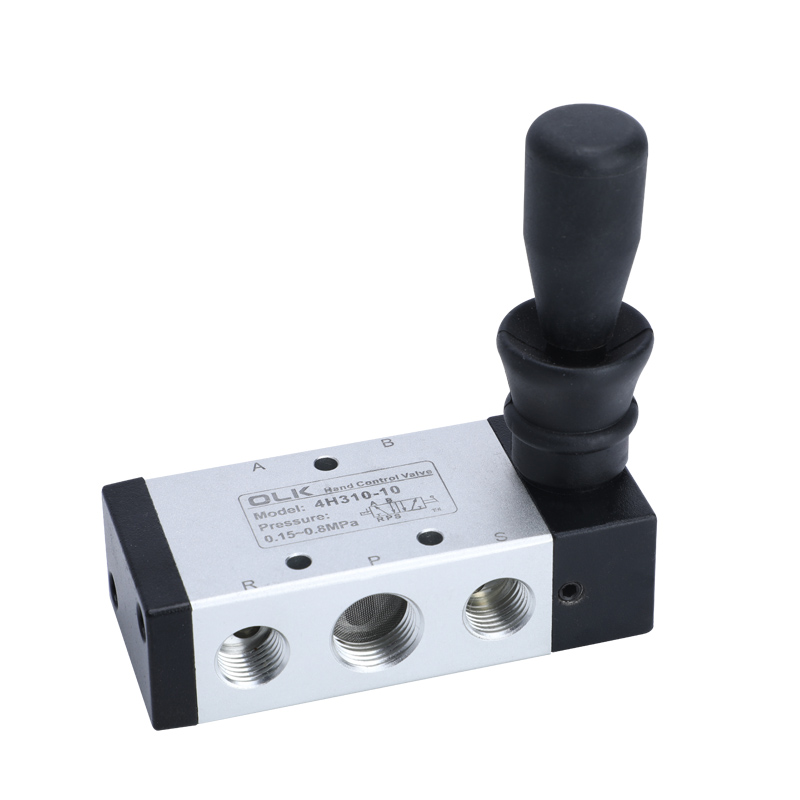

4H310-10 |
Giriş=Çıkış=G3/8 Çıkış=G1/4 |
2 pozisyon 5 yollu |
30,0(1,67) |
|
4H330C-10 |
Giriş=Çıkış=G3/8 Çıkış=G1/4 |
Üç konumlu beş yönlü |
18,0(1,00) |
|
4H330E-10 |
Giriş=Çıkış=G3/8 Çıkış=G1/4 |
Üç konumlu beş yönlü |
18,0(1,00) |
|
4H330P-10 |
Giriş=Çıkış=G3/8 Çıkış=G1/4 |
Üç konumlu beş yönlü |
18,0(1,00) |
|

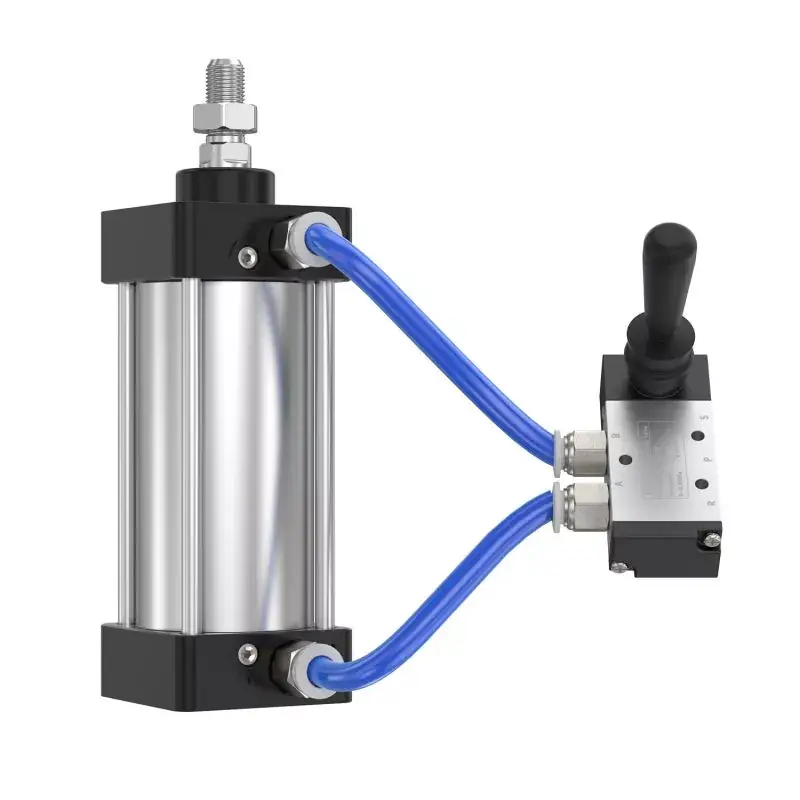

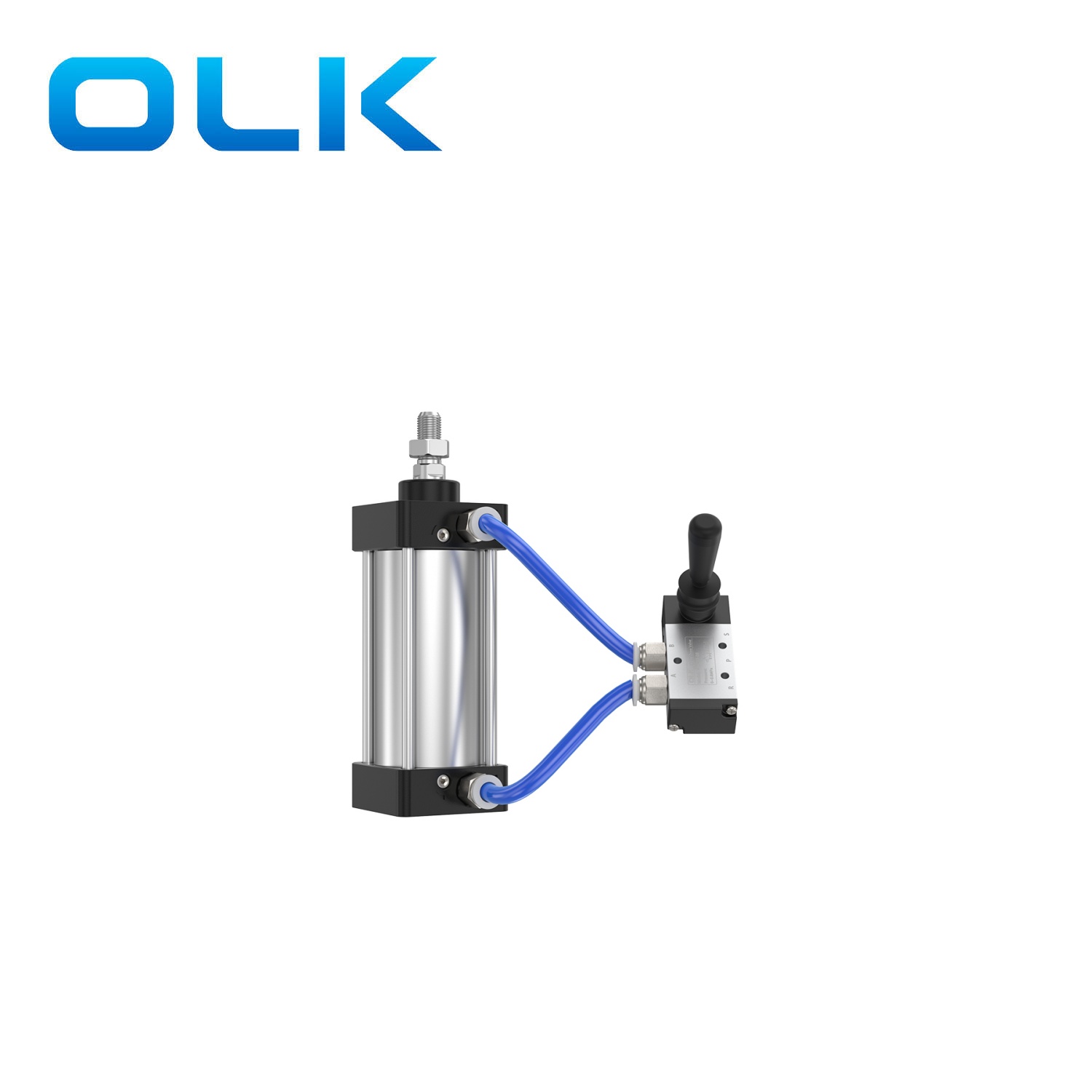

4H kollu valf için İlgili Aksesuarlar: Bağlantı parçaları ve hava silindirleri |
|||
 |
 |
 |
 |
|
|

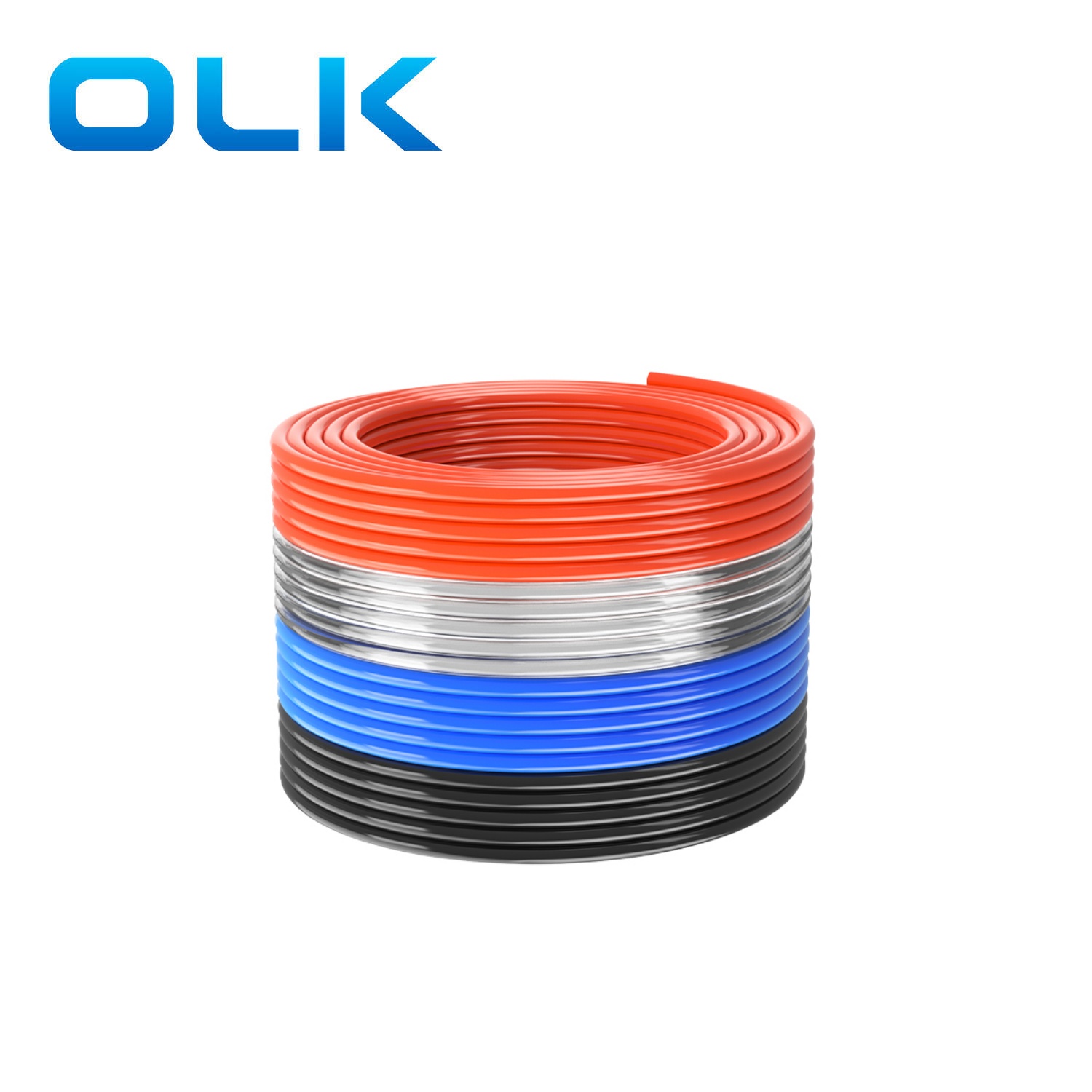

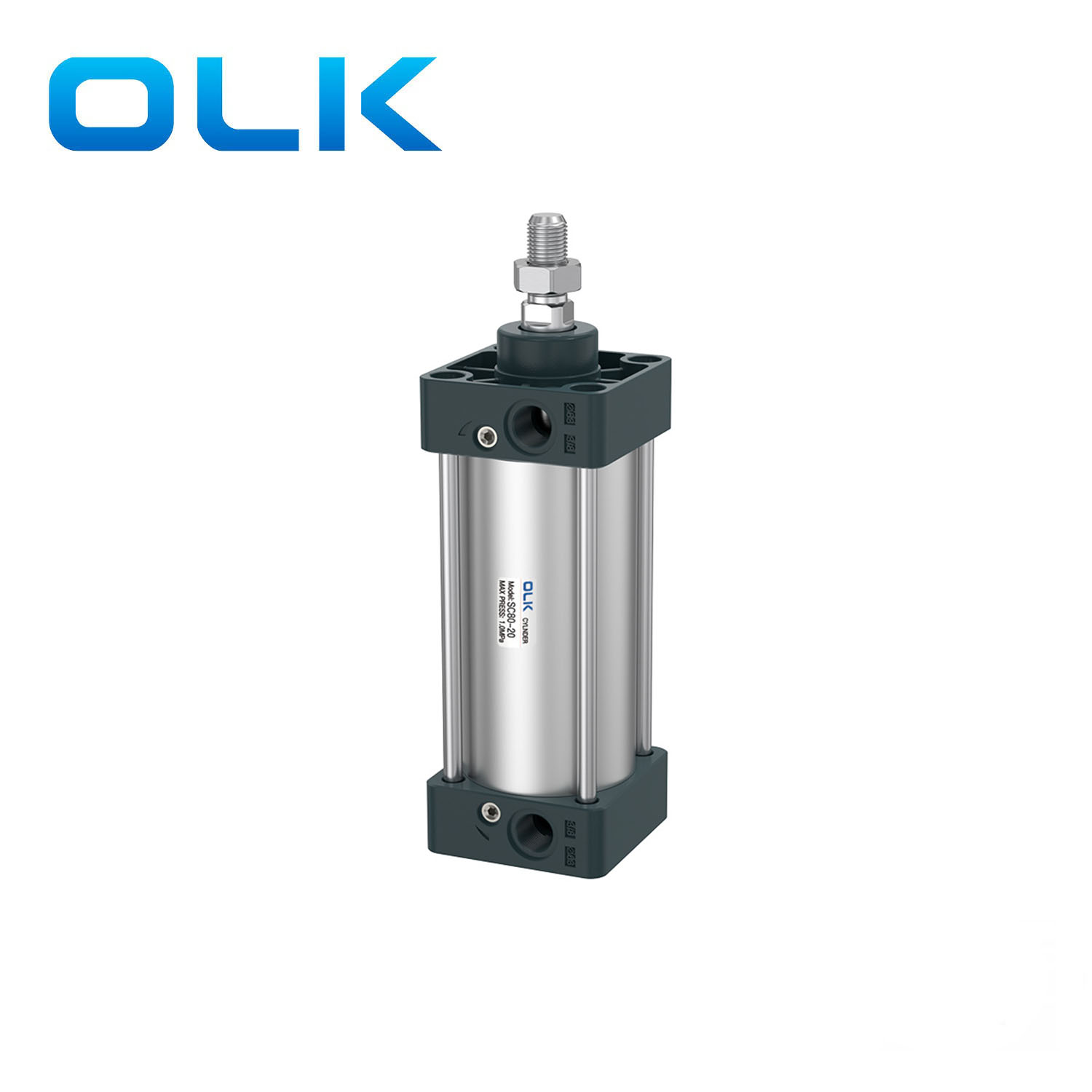

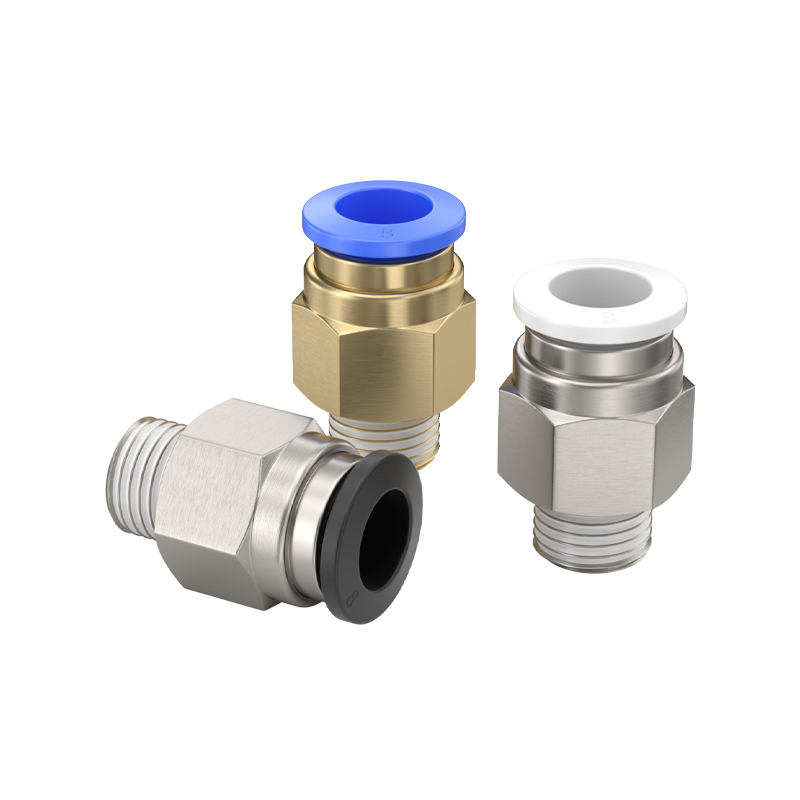

SC serisi standart silindir | PU Tüp | PC uydurma |
