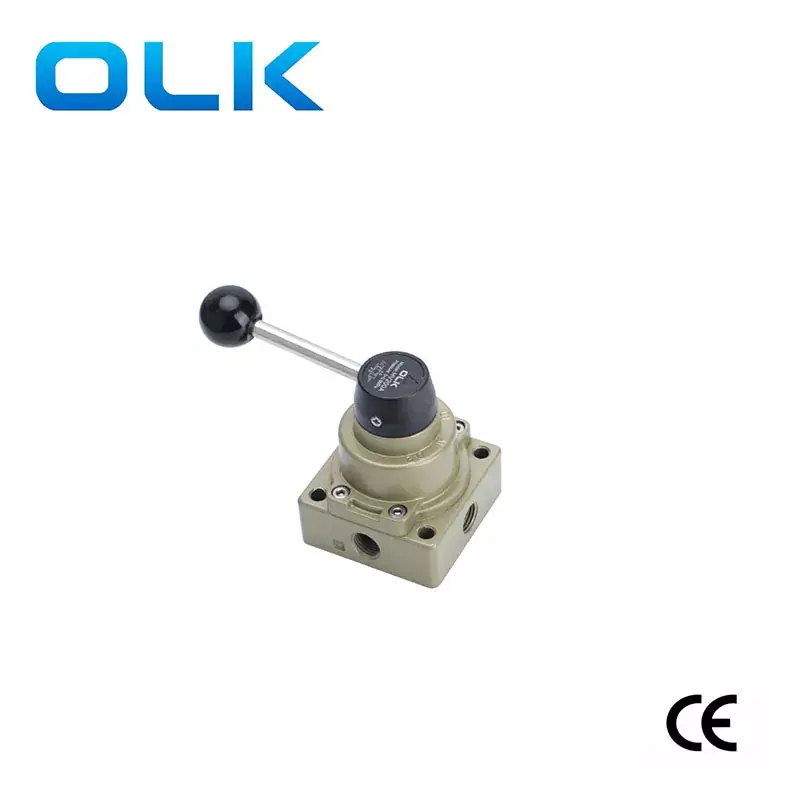

Ouleikai (OLK) HV200A/B iki yollu dört portlu elle çalıştırılan valfler, valf kolunun döndürülmesiyle hava yolu geçişi sağlanarak manuel olarak çalıştırılır. Çalıştırılması kolay ve sezgiseldir, ek enerji kaynağı gerektirmezler. HV200B 2/4 portlu valf, alt egzoz portunda yerleşik bir susturucuya sahiptir.
OLK HV200 Serisi Manuel Döner Vana 4 Yollu çok yönlüdür ve çeşitli pnömatik sistemler için uygundur. İstikrarlı performans, güvenilirlik ve maliyet etkinliği ile pnömatik sistem kontrolü için ideal bir seçimdir.
HV200 serisi manuel döner valfler 4 yollu Farklı dişliler, farklı silindir hareketlerine neden olur.
02 vitese geçirildiğinde, B egzoz portu havayı serbest bırakır, A egzoz portu havalandırmaları yapar ve silindir uzar.
N vitesine geçildiğinde hem A hem de B egzoz portları kapatılır ve silindir yarı yolda durur.
01 vitese geçirildiğinde A egzoz portu havayı serbest bırakır, B egzoz portu havalandırmayı açar ve silindir geri çekilir.
|
Sipariş kodu |
|||||
|
YG |
2 |
00 |
__ |
A |
08 |
|
Modeli |
seri |
|
|
İşlev |
Bağlantı noktası boyutu |
|
HV: HV serisi el ile manuel döner valf |
2:200 serisi |
|
|
A:Dörtgen arayüz |
08:RC1/4 |
|
|
|
|
|
B:B: alt kısımda ses yalıtımlı iki taraflı arayüz |
|
|
Modeli |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Çalışma ortamı |
Hava (40μm'nin üzerindeki filtre eleğinden filtreleyin) |
|||
|
Eylem modu |
EL kontrolü |
|||
|
Bağlantı Noktası Boyutu |
Giriş=Çıkış=PT1/4 |
|||
|
Basınç aralığı |
0,15-0,8MPa (21-114PSI) |
|||
|
Konum |
2/4 Bağlantı Noktası |
3/4 Bağlantı Noktası |
2/4 Bağlantı Noktası |
3/4 Bağlantı Noktası |
|
Çalışma Basıncı |
'-10-60°C |
|||
|
Kanıt basıncı |
1,5MPa (215psi) |
|||
|
OLK Pnömatik El Döner Valfleri – 5 Model Karşılaştırması |
|||||||||
|
Fotoğraf |
|
|
|
|
|
|
|
|
|
|
Eski model |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Konum |
2 Pozisyon 4 Yollu |
|
3 Pozisyon 4 Yollu |
|
3 Pozisyon 4 Yollu |
|
3 Pozisyon 4 Yollu |
|
3 Pozisyon 4 Yollu |
|
|
3 Pozisyon 4 Yollu |
|
|
|
|
|
|
|
|
|
Bağlantı noktası boyutu |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Ürün özellikleri |
Panel montajı |
|
A: Dörtgen arayüz B: altta ses yalıtımlı iki taraflı arayüz |
|
|
|
|
|
Boş: Bir tarafta bir delik L: Karşıt taraflarda iki delik; D: Altta dört delik; |
|
|
|
|
|
|
|
|
|
|
|
|
Halletmek |
Çıkarılabilir sap |
|
Çıkarılabilir sap |
|
Çıkarılabilir sap |
|
Çıkarılabilir / Plastik Saplar |
|
Çıkarılabilir sap, Haşlanma önleyici sap |
|
|
|
|
|
|
|
|
|
|
|
|
Tabanın boyutları |
200 serisi:62 mm |
|
61,3 mm |
|
74mm |
|
74mm |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Modeli |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Çalışma ortamı |
Hava (40μm'nin üzerindeki filtre eleğinden filtreleyin) |
|||||
|
Eylem modu |
EL kontrolü |
|||||
|
Bağlantı Noktası Boyutu |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Basınç aralığı |
0,15-0,8MPa (21-114PSI) |
|||||
|
Konum |
2/4 Bağlantı Noktası |
3/4 Bağlantı Noktası |
2/4 Bağlantı Noktası |
3/4 Bağlantı Noktası |
2/4 Bağlantı Noktası |
3/4 Bağlantı Noktası |
|
Çalışma Basıncı |
‘-10-60°C |
|||||
|
Kanıt basıncı |
1,5MPa(215psi) |
|||||
