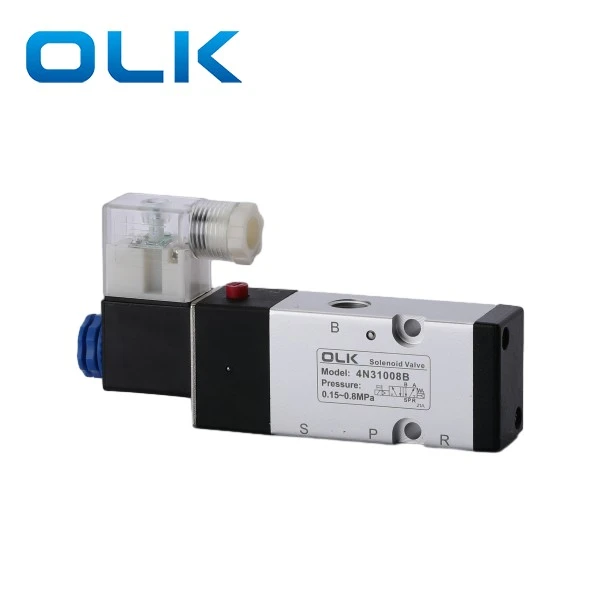

5 yollu 4N310-08 Plaka Solenoid Valf

OLK 2 Pozisyon 5 Yolu 4N310-08 Plaka Solenoid Valf Diş G1/4 bağlantı noktası boyutudur.4N310-08 Valf Bir arka hava çıkış tasarımı vardır, esnek kurulum ve alan tasarrufu sağlar, tepki hızını ve sistem stabilitesini etkili bir şekilde artırır.

5 Yolu 4N310-08, özellikle yüksek frekanslı anahtarlama senaryoları için uygun olan takım kelepçesi silindir sistemi içindir ve CNC takım takımları ve işleme merkezleri gibi otomasyon ekipmanlarına adanmıştır.

5 yollu 4N310-08 Plaka Solenoid Valf Ürün Özellikleri ：

Bıçak silindiri/kenetleme silindiri için özel tasarım

Arkada hava havalandırması, kompakt yapı

İsteğe bağlı voltaj: AC220V / DC24V

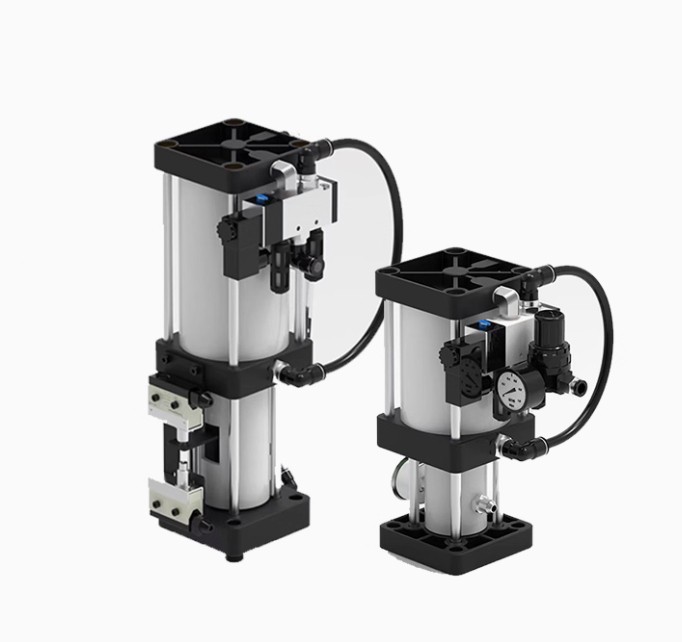

Araç Sürüm Silindiri (TRC) Genel Bakış

Takım salım silindiri, CNC makinesi iğlerinin serbest bırakılması için özel olarak kullanılır. Bu silindir, "sıvılarda eşit basınç iletimi" prensibini kullanır, küçük bir hava basıncının CNC iş mili içindeki aleti serbest bırakması için gereken büyük kuvveti üretmesine izin verir. Silindir, hava silindiri, 5 yollu 2 pozisyon 4n310 solenoid valf, yağ rezervuarı ve mikro anahtarlardan oluşur.

Takım Sürümü Silindir Kurulum Notları

Dikey iğler için silindiri bir braketle sabitleyin ve mil kutusunun üzerine dikey olarak takın.

Yatay iğler için, yağ kabını silindir gövdesinden dikey ve daha yüksek tutun.

Yağ kabı, havanın silindirden kaçmasına izin vermek için yüzleşmelidir.

Takım Sürümü Silindir Kurulum Adımları

Makine gücünü (panel ve dolap) ve hava beslemesini kapatın.

Mil kutusu kapağını çıkarın. Hava tüplerini solenoid valften ayırın.

Plastik somunu solenoid bobin üzerine sökün (uygun şekilde işaretlenmedikçe kabloları çıkarmayın).

Kabloları üst ve alt sınır anahtarlarından ayırın (dikkatlice işaretleyin).

Eski silindiri çıkarın.

Yeni silindiri takın ve vidalarla sabitleyin.

Kabloları ve hava tüplerini yeniden bağlayın. Emin olmak:

Üst sınır anahtarına basılır.

Alt sınır anahtarı doğru şekilde ayarlanır (Tool dergisi olan makineler için bu güvenlik için kritiktir).

Kurulumdan sonra bir aletle test edin. Alet sürümünü ve kelepçesini kontrol edin. Araç dergisi olan makineler için, Test Aracı Değişikliği.

Takım Sürümü Silindir Kullanımı Önlemleri

· Silindir dikey veya yatay olarak monte edilebilir. Yatay için yağ kabı yüzleşmelidir.

· Hava beslemesi temiz ve kuru olmalı, en az 6 kgf/cm² basınç.

· Kupadaki yağ seviyesi: minimum 1/5, maksimum 4/5.

· Kurulum sırasında 4N310 solenoid voltajını ve hava basıncını kontrol edin.

SSS

4N310 ne için kullanılır?

4N310, alet salım silindiri için kullanılır.

AC vs DC Bobin?

AC hanehalkı gücü içindir; DC doğrudan akımdır.

Bağlantı deliğinin altındaki düğme nedir?

Egzoz bağlantı noktasını manuel olarak değiştirir.

Kurulum ipuçları?

Hava devresine girmeyi önlemek için boruları ve bağlantıları temizleyin.

4n310-08 bağlantı noktası boyutu nedir?

Giriş, çıkış, egzoz: g1/4 iplik; Yan egzoz deliği çapı: 19 mm.
