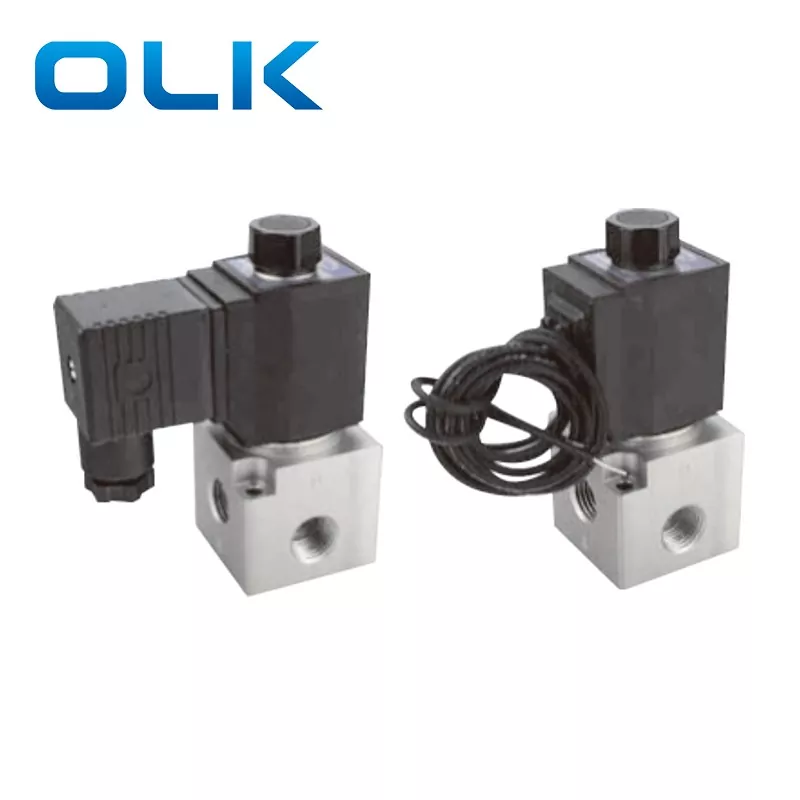

3V3 yüksek akışlı solenoid valf, pilot kumandalı valflere göre daha hızlı yanıt ve daha yüksek anahtarlama frekansı sağlayan, doğrudan etkili tasarıma sahip 2 konumlu, 3 yollu bir valftir. Sağlam alüminyum alaşımlı gövdesi, yüksek hava akışını ve daha yüksek basıncı destekler, ayrıca vakum uygulamalarında da kullanılabilir. Solenoid bobin seçenekleri arasında kararlı ve hassas çalışma sağlayan DC12V, DC24V, AC110V veya AC220V bulunur.
Bu 3V3 yüksek akışlı solenoid valf 3 yollu, orta ve büyük ölçekli pnömatik sistemler için, özellikle birlikte çalışan birden fazla silindir veya yüksek hava akışı gerektiren sistemler için uygundur. Normalde kapalı (NC), normalde açık (NO) ve çift solenoid konfigürasyonları, onu otomasyon hatları, paketleme makineleri, baskı ekipmanları ve gıda işleme makineleri için ideal kılar. Hızlı ve hassas tepkisi onu 3V2 gibi küçük valflerden ayırır.
1.Hassas anahtarlamalı doğrudan etkili yapı.

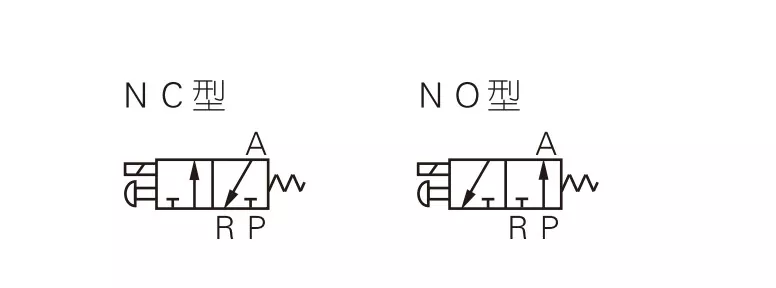

2.Normalde kapalı (NC) ve normalde açık (NO) tipleri mevcuttur.
3. İyi sızdırmazlık ve büyük akış için koaksiyel kapatma tasarımı.
4.Yağlama gerektirmez.
5.Kolay kurulum ve test için manuel geçersiz kılma özelliği ile donatılmıştır.
6. Çoklu standart voltaj seçenekleri mevcuttur.
|
Sipariş kodu |
||||||||
|
3V |
3 |
- |
08 |
NC |
A |
|
|
|
|
Modeli |
Kod |
|
Bağlantı noktası boyutu |
Oyunculuk türü |
Standart voltaj |
Elektrik girişi |
Konu türü |
|
|
3V:2 pozisyon 3 yollu |
3:3 serisi |
|
08:G1/4 |
NC: normalde kapalı
|
C:AC220V |
Boş: SİZİN tipiniz |
B:DC24V
|
|
|
|
|
|
|
HAYIR: normalde açık |
B:DC24V |
I: Hat tipi |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
Modeli |
3V3-08 |
|
Çalışma Ortamı |
Hava (40 μm veya üzeri filtreyle filtrelenir) |
|
Oyunculuk Türü |
Doğrudan Oyunculuk |
|
Bağlantı Noktası Boyutu* |
G1/4 |
|
Pozisyon ve Yol |
2 Konum 3 yollu |
|
Etkili Alan |
11 mm²(Cv = 0,62) |
|
Yağlama |
Gerekli değil |
|
Çalışma Basıncı Aralığı |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
Kanıt Basıncı |
1,5 MPa (215 psi) |
|
Çalışma Sıcaklığı (°C) |
-20 ~ 70 |
|
Gövde Malzemesi |
Alüminyum Alaşım |
|
Standart voltaj |
AC220V AC110 AC24V DC24V DC12V |
|
Gerilim Aralığı |
AC:±15%DC:±10% |
|
Güç Tüketimi |
AC:10VA DC:6,5W |
|
Koruma Sınıfı |
IP65(DIN40050) |
|
Yalıtım Sınıfı |
B Seviyesi |
|
Bağlantı Türü |
3V:2 pozisyon 3 yollu |
|
4.Yağlama gerektirmez. |
0,05 Sn |
|
Öğe |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Çalışma Ortamı |
Hava |
Hava, Su, Yağ |
Hava |
Hava |
|
Başlangıç Durumu: |
NC |
NC/YOK |
G1/4 |
G1/4 |
|
Çalıştırma Türü |
Doğrudan Oyunculuk |
Doğrudan Oyunculuk |
Doğrudan Oyunculuk |
Doğrudan Oyunculuk |
|
Bağlantı Noktası Boyutu |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Pozisyon ve Yol |
3 Bağlantı Noktası 2 Konumu |
2 Bağlantı Noktası 2 Konumu |
3 Bağlantı Noktası 2 Konumu |
3 Bağlantı Noktası 2 Konumu |
|
Yağlama |
Gerekli değil |
Gerekli değil |
Gerekli değil |
Gerekli değil |
|
Çalışma Basıncı |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Kanıt Basıncı |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Delik Boyutu |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm(büyük hava akışı) |
1.Hassas anahtarlamalı doğrudan etkili yapı.
3. İyi sızdırmazlık ve büyük akış için koaksiyel kapatma tasarımı.
3V3: yüksek akış, birden fazla silindir veya yüksek akış uygulamaları için uygundur.
Yapı farkı: 3V3 daha büyük bir gövdeye sahiptir ve daha yüksek basınç ve akışı kaldırabilir.
6. Çoklu standart voltaj seçenekleri mevcuttur.
A:3V3-08 valf deliği boyutu 11 mm'dir
S: OLK 3V3 hangi ürünlerin yerini alabilir?
C: OLK 3V3, AIRTAC 3V3 serisi solenoid valfleri aynı fonksiyon ve benzer özelliklerle değiştirebilir.
