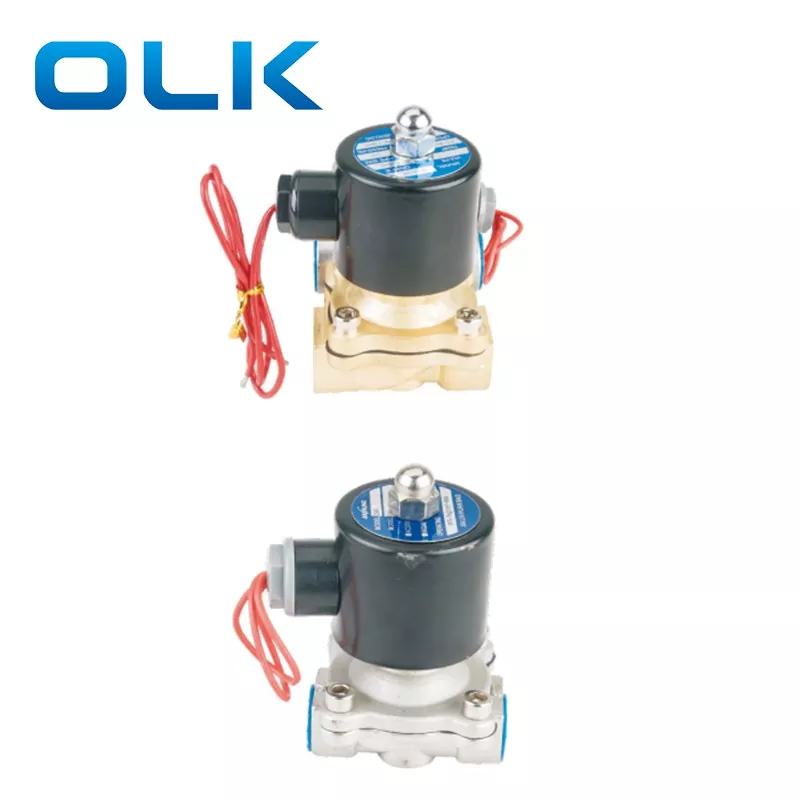

2W 2 Yollu Pnömatik Solenoid Valf, normalde kapalı solenoid valf, hassas işlenmiş valf gövdesi, yüksek performanslı bobin, paslanmaz çelik piston ve güvenilir sızdırmazlık bileşenleriyle oluşturulmuş, doğrudan etkili bir tasarıma sahiptir. Bu seri iki akış tipini içerir: standart sistemler için küçük akışlı bir model ve yüksek kapasiteli sıvı kontrolü için büyük akışlı bir model.
2W Akışkan Kontrol valfi pirinç ve paslanmaz çelik malzemelerden mevcuttur. Pirinç modeller genel su ve hava uygulamaları için idealdir; paslanmaz çelik modeller ise daha zorlu endüstriyel ortamlar için gelişmiş korozyon direnci sunar.

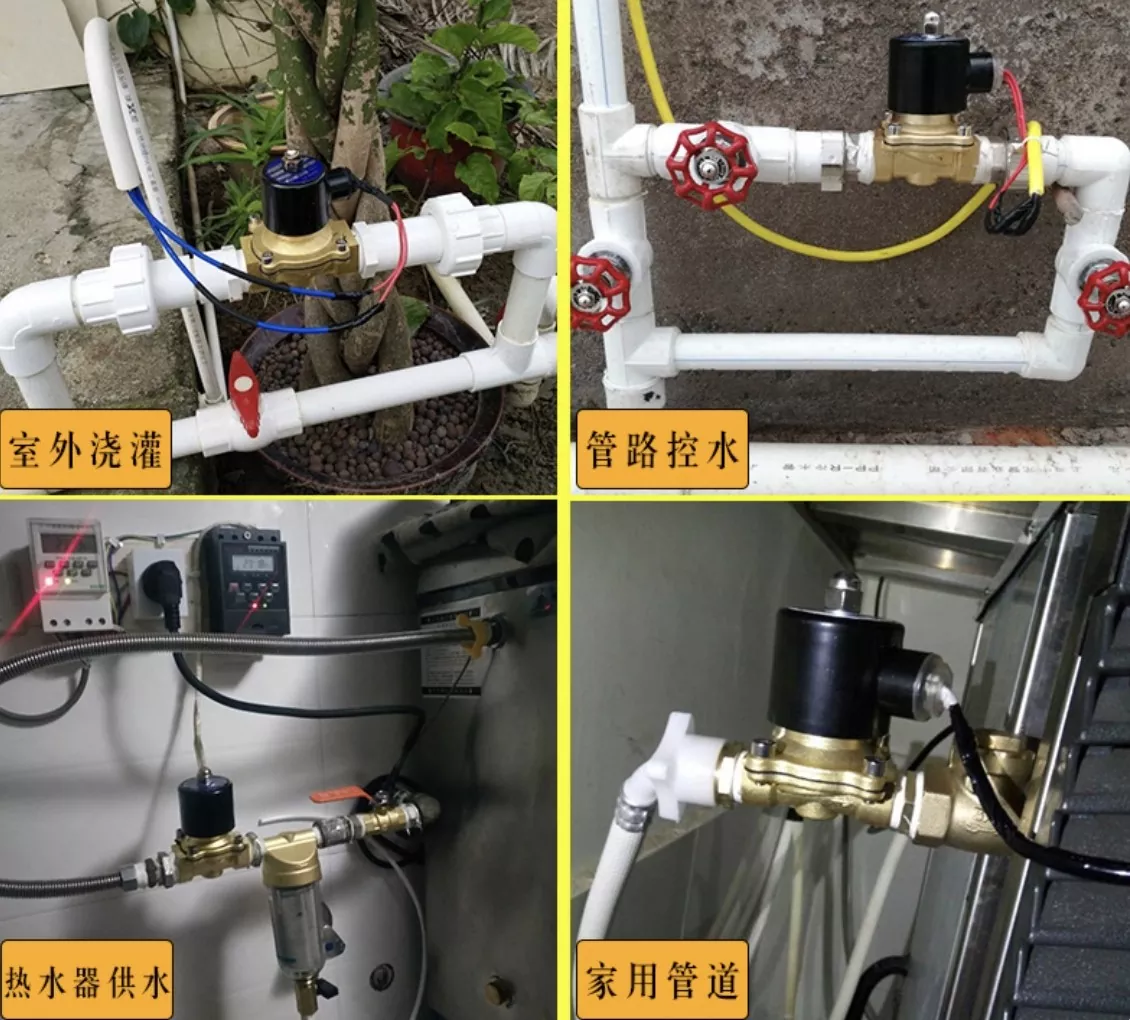

Geniş uygulama aralığı ve yüksek çalışma güvenliği ile 2W valf, genellikle dış mekan sıvı kontrolü, zamanlayıcılar veya kontrol cihazlarıyla akış düzenlemesi ve genel su-hava akışkan sistemleri için kullanılır ve çeşitli pnömatik ve akışkan kontrol kurulumlarında istikrarlı ve uygun performans sağlar.
Sıvılar, gazlar ve hafif yağlar (≤20CST) gibi ortamların kontrolü için uygun olan bu valf, sıfır basınç açıklığına, yüksek akış kapasitesine ve mükemmel güvenilirliğe sahip doğrudan etkili bir yapıya sahiptir. Valf gövdesi pirinçten (sıcak dövme) yapılmıştır. Bu seri, kontrol gereksinimlerine göre uygun olanı seçmenize olanak tanıyan birden fazla tip sunar.
Kontrol şemasını tasarlarken mümkün olduğunca normalde kapalı (NC) tipi tercih edin. Solenoid valfin daha uzun süre açık kalması ve daha kısa süre kapalı kalması gerekiyorsa normalde açık (NO) tipini tercih edin.
Sıvının yabancı maddeler içermesi durumunda, vananın önüne bir filtre (260 gözenek boyutuna sahip) takılmalıdır.
Vana gövdesindeki işaretli yön, orta akış yönü ile aynı hizada olmalıdır
Sembol:
① Küçük Ağız Boyutu – 2W Serisi Model Kodu (1,2 mm–4 mm)
|
Sipariş kodu |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
Modeli |
Delik boyutu (mm) |
|
Bağlantı noktası boyutu |
Gerilim |
Mühür Malzemesi |
|
2W: 2 konumlu 2 yollu, doğrudan etkili |
012:1.2mm |
|
M4:M4X0.7 |
DC12 |
Boş:NBR |
|
2WH: 2 konumlu 2 yollu, doğrudan etkili (yüksek basınçlı tip) |
020:2mm |
|
06:1/8 |
DC24 |
E:EPDM(buhar için) |
|
2S: Paslanmaz çelik 2 konumlu 2 yollu, doğrudan etkili |
025:2,5 mm |
|
08:1/4 |
AC24V 50HZ/60HZ |
V:VITION(yüksek sıcaklık ve vakum için) |
|
2SH: Paslanmaz çelik 2 konumlu 2 yollu, doğrudan etkili (yüksek basınçlı tip) |
020:2mm |
|
10:3/8 |
AC110V 50HZ/60HZ |
|
|
|
|
|
|
AC220V 50HZ/60HZ |
|
|
|
|
|
|
AC380V 50HZ/60HZ |
|
② Büyük Ağız Boyutu – 2W Serisi Model Kodu (16mm–50mm)
|
Sipariş kodu |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
Modeli |
Delik boyutu (mm) |
|
Bağlantı noktası boyutu |
Gerilim |
Mühür Malzemesi |
|
2W: 2 konumlu 2 yollu, doğrudan etkili |
025:2,5 mm |
|
10:3/8 |
DC12 |
Boş:NBR |
|
2S: Paslanmaz çelik 2 konumlu 2 yollu, doğrudan etkili |
200:20mm |
|
15:1/2 |
DC24 |
V:VITION(yüksek sıcaklık ve vakum için) |
|
|
250:25 mm |
|
20:3/4 |
AC24V 50HZ/60HZ |
|
|
|
350:35mm |
|
25:1'' |
AC110V 50HZ/60HZ |
|
|
|
400:40 mm |
|
35:1-1/4'' |
AC220V 50HZ/60HZ |
|
|
|
020:2mm |
|
40:1-1.2'' |
AC380V 50HZ/60HZ |
|
|
|
|
|
50:2'' |
|
|
|
Modeli |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
|
Alternatif Model |
2S025-06 |
2S025-08 |
2S040-16 |
2SH012-06 |
2SH012-08 |
2SH020-10 |
|
Medya |
Hava, Su, Petrol, Gaz |
Hava, Su, Yağ |
||||
|
Operasyon Türü |
Doğrudan Oyunculuk |
|||||
|
Yapı |
Normalde Kapalı |
|||||
|
Delik Çapı (Φmm) |
2,5 mm |
4 mm |
12 mm |
2 mm |
||
|
CV Değeri |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
Bağlantı Noktası Boyutu |
1/8" |
1/4" |
3/8" |
1/8" |
1/4" |
3/8" |
|
Sıvı Viskozitesi |
≤20CST |
|||||
|
Çalışma Basıncı Aralığı |
0~0.7MPa |
0~0.20MPa |
||||
|
Kanıt Basıncı |
1.0MPa |
3,5 MPa |
||||
|
Çalışma Sıcaklığı |
-5~80°C |
|||||
|
Gerilim Aralığı |
±%10 |
|||||
|
Gövde Malzemesi |
2W Pirinç 2S Paslanmaz Çelik |
|||||
|
Mühür Malzemesi |
NBP, EPDM veya VITON |
|||||
|
Modeli |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
|
Alternatif Model |
2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2s400-40 |
2S500-50 |
|
Medya |
Hava, Su, Petrol, Gaz |
Hava, Su, Yağ |
|||||
|
Operasyon Türü |
Doğrudan Oyunculuk |
||||||
|
Yapı |
Normalde Kapalı |
||||||
|
Delik Çapı (Φmm) |
16 mm |
20mm |
25mm |
35mm |
40mm |
50 mm |
|
|
CV Değeri |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
Bağlantı Noktası Boyutu |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
Sıvı Viskozitesi |
≤20CST |
||||||
|
Çalışma Basıncı Aralığı |
Hava 0~0,7MPa; Su 0~0.5MPa; Yağ 0~0.5MPa |
||||||
|
Kanıt Basıncı |
1.0MPa |
||||||
|
Çalışma Sıcaklığı |
-5~80°C |
||||||
|
Gerilim Aralığı |
±%10 |
||||||
|
Gövde Malzemesi |
2W Pirinç 2S Paslanmaz Çelik |
||||||
|
Mühür Malzemesi |
NBP, EPDM veya VITON |
||||||
2W 2 Yollu Pnömatik Solenoid Valf ne için kullanılır ve işlevi nedir?
Vana gövdesindeki işaretli yön, orta akış yönü ile aynı hizada olmalıdır
(2W vana) bahçe damlama sulamasında kullanılabilir mi?
Evet kullanılabilir.
2W solenoid valf yatay ve dikey olarak monte edilebilir mi?
Yatay olarak kurulmalıdır.
Sıvının yabancı maddeler içermesi durumunda, vananın önüne bir filtre (260 gözenek boyutuna sahip) takılmalıdır.
Geri akış olmayacak.
2W 2 Yollu Pnömatik Solenoid Valf nasıl takılır?
Yatay olarak yükleyin. Giriş ve çıkışı işaretlenen akış yönüne (→ akış yönü) göre bağlayın.
