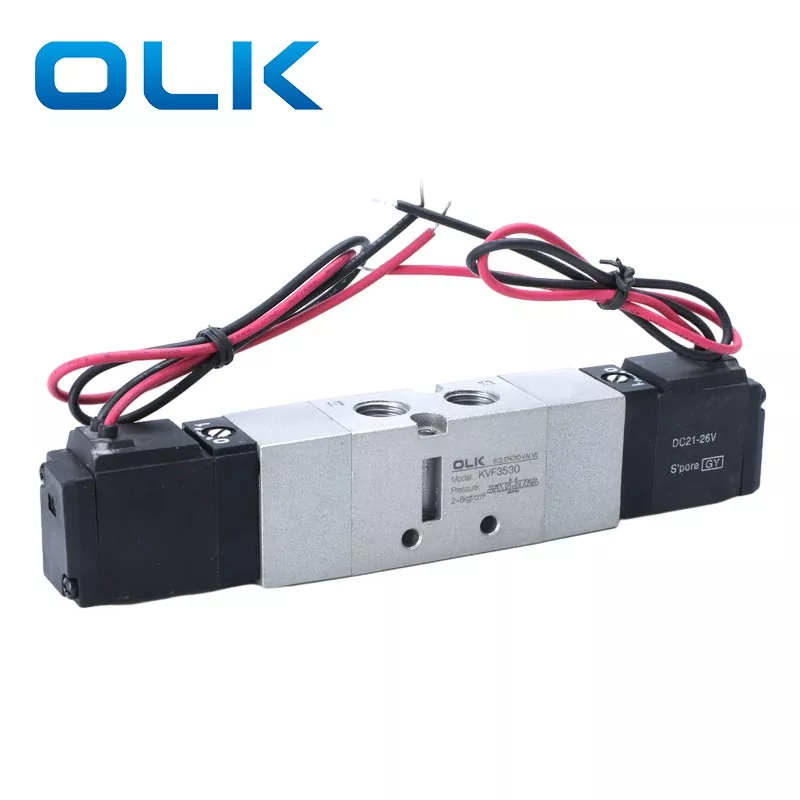

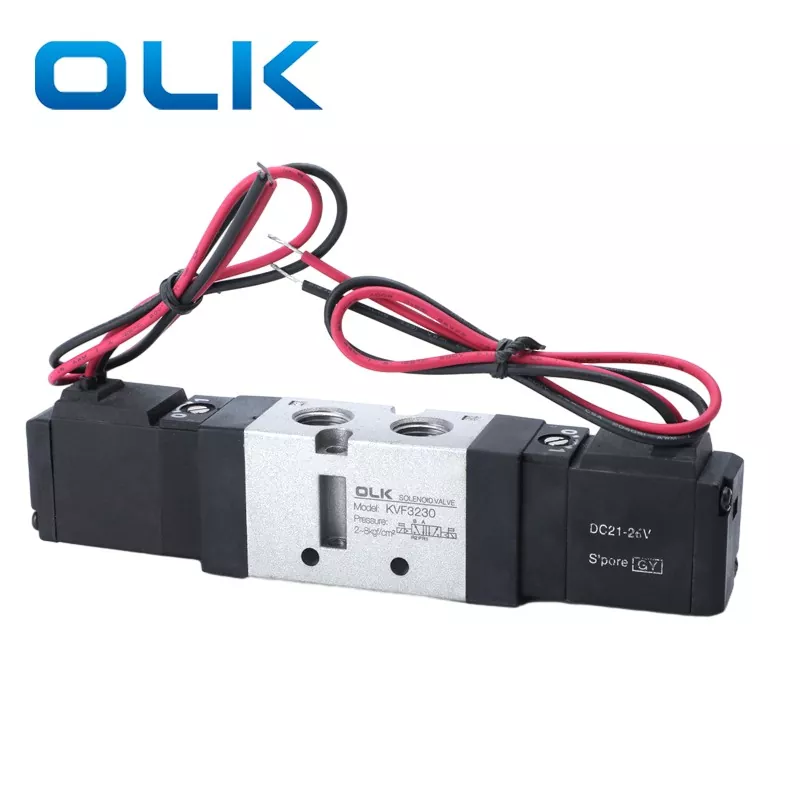

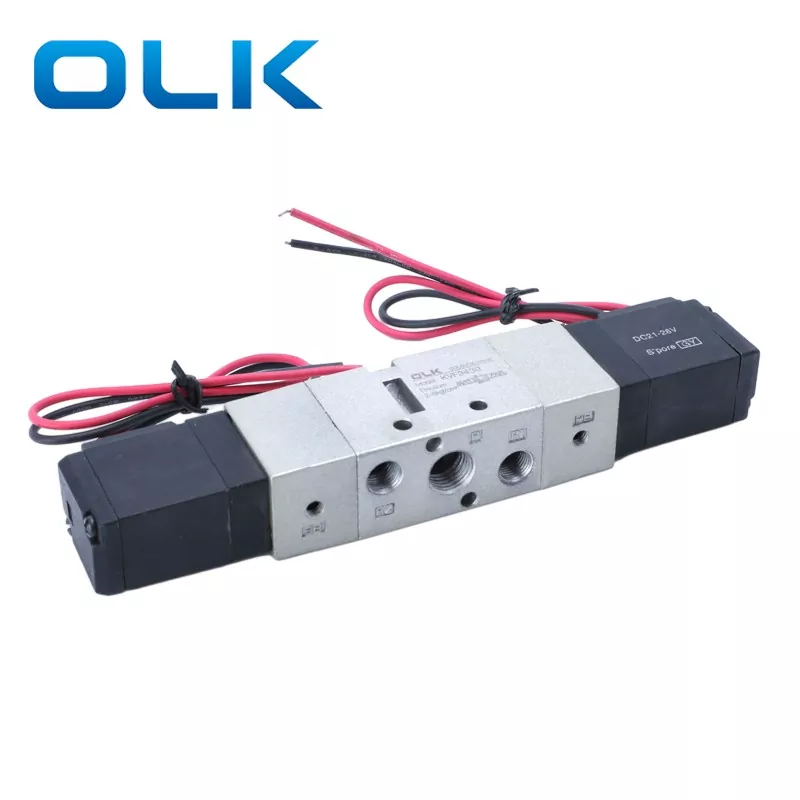

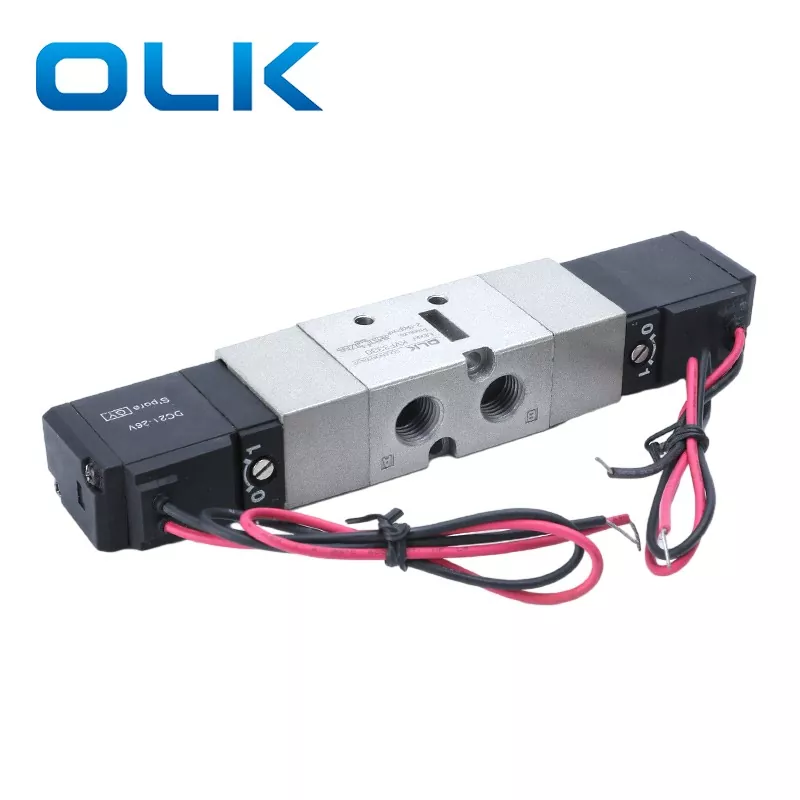

Dahili Pilot VF3000 solenoid valfı 2 konumlu 5 yollu ve 3 konumlu 5 yollu Doğrudan Boru Bağlantı Tipi
Makara deliği, düşük sürtünme, düşük başlatma basıncı ve daha uzun servis ömrü için özel bir işleme prosesi kullanır. Büyük port boyutu, orta ila büyük silindirleri veya birden fazla aktüatörü tahrik etmek için uygun olan daha yüksek hava akışı sağlar.
Modüler tasarım, birden fazla valf için manifold montajına, merkezi hava beslemesine ve daha az boru bağlantısına olanak tanır. DS/VF 3000 ve 5000 serisi solenoid valfler, otomatik üretim hatları ve endüstriyel makineler için yüksek akışlı pnömatik kontrol sistemlerinde yaygın olarak kullanılır.
·Yüksek Akış
·Borulama / Modüler / Yerden Tasarruflu
·Endüstriyel Sınıfta Dayanıklılık
|
Sipariş Kodu |
||||||
|
VF3 |
130 |
_ |
4 |
G |
B |
02 |
|
Modeli |
vana tipi |
|
Gerilim |
çizgi türü |
Manul |
bağlantı noktası boyutu |
|
VF3000 solenoid valf |

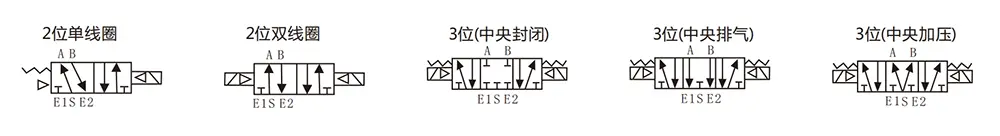

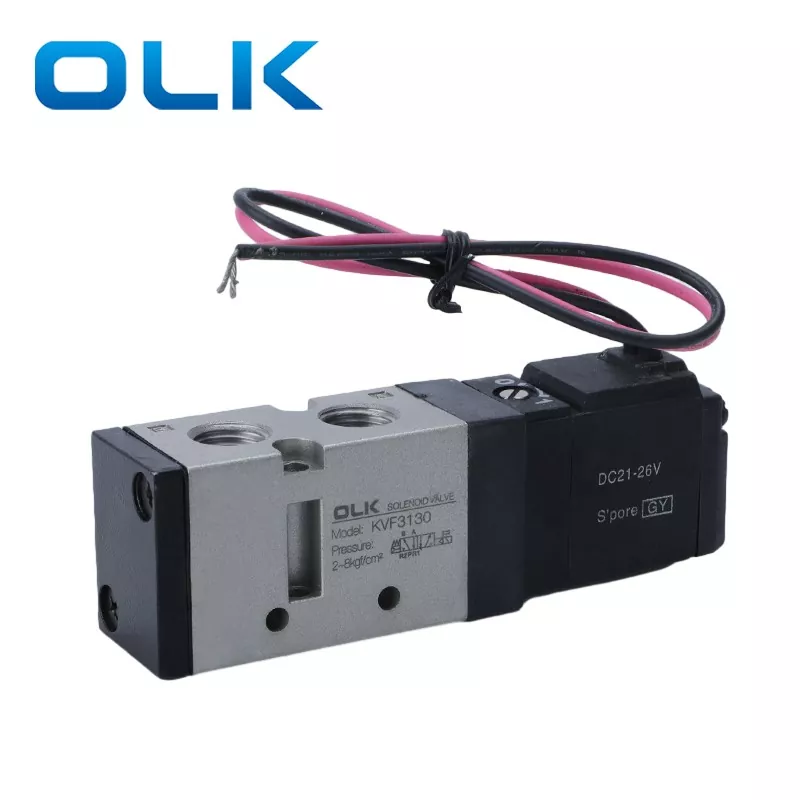

130:tek solenoid 5/2 yollu |
|
3:110VAC |
G:satır türü |
|
02:PT1/4 |
|
|
230:çift solenoid valf 5/2 yollu |
|
4:220VAC |
D:Din tipi |
|
|
|
|
330C:çift solenoid valf5/3 yollu kapalı merkez |
|
5:24VDC |
DZ:DZ ışıklı |
|
|
|
|
430E:çift solenoid valf5/3 yollu egzoz merkezi |
|
6:12VDC |
|
|
|
|
|
530P:çift selenoid valf 5/3 yollu basınç merkezi |
|
|
|
|
|
|
Ortak özellikler |
|
|
Çalışma ortamı |
Hava |
|
Çalışma sıcaklığı |
0-50°C |
|
Yağlama |
Gerek yok |
|
Manuel Geçersiz Kılma |
Tornavida-Kilitleme Tipi |
|
Şok/Titreşim Direnci |
30G/5G (8,3--2000Hz) |
|
Muhafaza |
Toz geçirmez |
|
Modeli |
konum |
bobin |
kgf/cm²(Mpa) |
Tepki Süresi (ms) |
Maks. Çalışma Frekansı |
bağlantı noktası boyutu |
Etkin Kesit Alanımm²(CV) |
kgf |
|
VF3130-□△B-02 |
2 konum |
tek eylem |
1,5~9(0,15~0,8) |
≤30 ms |
5 |
PT1/4 |
17,1(0,95) |
0.21 |
|
VF3230-□△B-02 |
2 konum |
çift etkili |
1~9(0,1~0,9) |
≤30 ms |
5 |
PT1/4 |
17,1(0,95) |
0.29 |
|
VF3330-□△B-02 |
3 konum |
çift solenoid valf5/3 yollu kapalı merkez |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
13,5(0,75) |
0.42 |
|
VF3430-□△B-02 |
3 konum |
çift solenoid vlave5/3 yollu egzoz merkezi |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
17,1(0,95) |
0.42 |
|
VF3530-□△B-02 |
3 konum |
çift solenoid valf 5/3 yollu basınç merkezi |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
16,2(0,9) |
0.42 |
DS3000/VF3000 hangi modeli değiştirebilir?
DS3000, Kore'de TPC'yi aynı işlevle değiştirebilir ve VF 3000, Japonya'da SMC'yi aynı işlevle değiştirebilir
DS3000/VF3000 5 yollu solenoid valfin meme çapı nedir?
DS3000/VF3000 Diş Deliği PT1/4'tür
