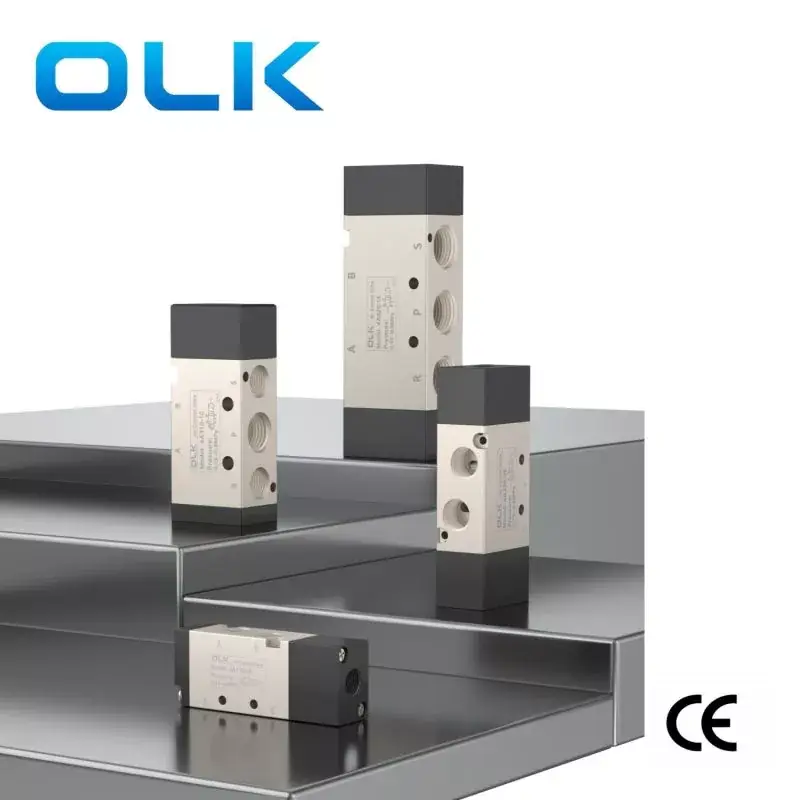

Ouleikai (OLK) 4A Serisi 5 Yollu Hava Kontrol Vanası, çeşitli akışkanların kontrol edilmesini ve değiştirilmesini sağlar ve çift etkili silindirleri kontrol edebilir. 4A serisi havayla kontrol edilir ve gaz kontrolünün stabilitesini ve hassasiyetini garanti etmek için hızlı tepki hızı ve doğru çalışma sağlar. Ürünün ömrünü ve güvenliğini etkilememek için bu ürünün belirtilen aralığı aşan koşullar altında kullanılması kesinlikle yasaktır.
SEMBOL:
Sipariş kodu
4A
1
10
06
MODELİ
KOD
VANA TİPİ
LİMAN BOYUTU
4A:2 konumlu 5 yollu vana/3 konumlu 5 yollu vana
1:100 serisi
10:Tek solenoid 5/2 yollu
M5:M5X0.8
2:200 serisi
20:Çift selenoid valf 5/2 yollu
06:G1/8
3:300 serisi
30C:Çift selenoid valf 5/3 yollu kapalı merkez
08:G1/4
4:400 serisi
30E:Çift solenoid valfli 5/3 yollu egzoz merkezi
10:G3/8
30P:Çift selenoid valf 5/3 yollu basınç merkezi
15:G1/2

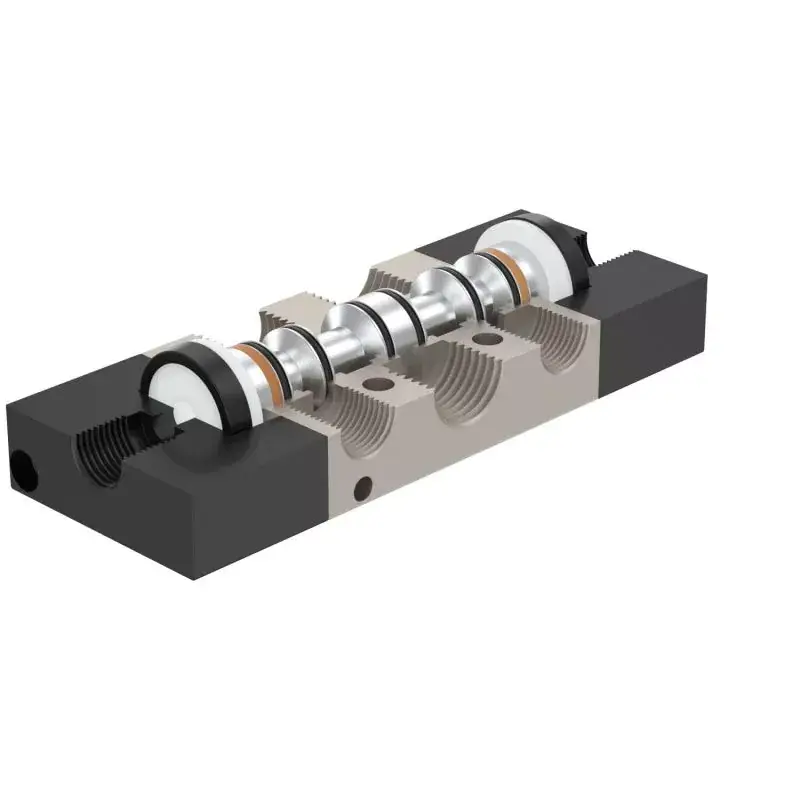

1. Piston tipi yapı, mükemmel sızdırmazlık, duyarlı reaksiyon;
2. Üç konumlu solenoid valfler, aralarından seçim yapılabilecek üç merkezi işlev sunar;
3. Çift kafalı iki konumlu pnömatik valfler bir hafıza fonksiyonuna sahiptir;
4. İç delik özel bir teknikle işlenir, bu da düşük sürtünme direnci, düşük başlatma basıncı ve uzun servis ömrü sağlar;
5. Yağlama gerektirmez;
6. Bir vana grubu oluşturmak için bir taban ile entegre edilebilir, böylece kurulum alanından tasarruf sağlanır.
|
çalışma ortamı |
Hava (40μm'nin üzerinde bir filtreden filtrelenir) |
|
Aksiyon |
harici hava kontrolü |
|
yağlama |
gereksiz |
|
Çalışma basıncı aralığı MPa(psi) |
0,15∼0,8(21~114) |
|
Garantili basınç direnci |
1,5MPa (215psi) |
|
Çalışma sıcaklığı °C |
-20∼70 |
|
Gövde malzemesi |
alüminyum alaşımı |
|
modeli |
Bağlantı noktası çapı |
pozisyon sayısı |
en yüksek çalışma frekansı |
Etkin kesit alanı mm² (CV değeri) |
|
4A110-M5 |
M5 |
2 pozisyon 5 yollu |
5 kez/saniye |
5,5(0,31) |
|
4A120-M5 |
M5 |
2 pozisyon 5 yollu |
5 kez/saniye |
5,5(0,31) |
|
4A130C-M5 |
M5 |
Üç konumlu beş yönlü |
3 kez/saniye |
5,0(0,28) |
|
4A130E-M5 |
M5 |
Üç konumlu beş yönlü |
3 kez/saniye |
5,0(0,28) |
|
4A130P-M5 |
M5 |
Üç konumlu beş yönlü |
3 kez/saniye |
5,0(0,28) |
|

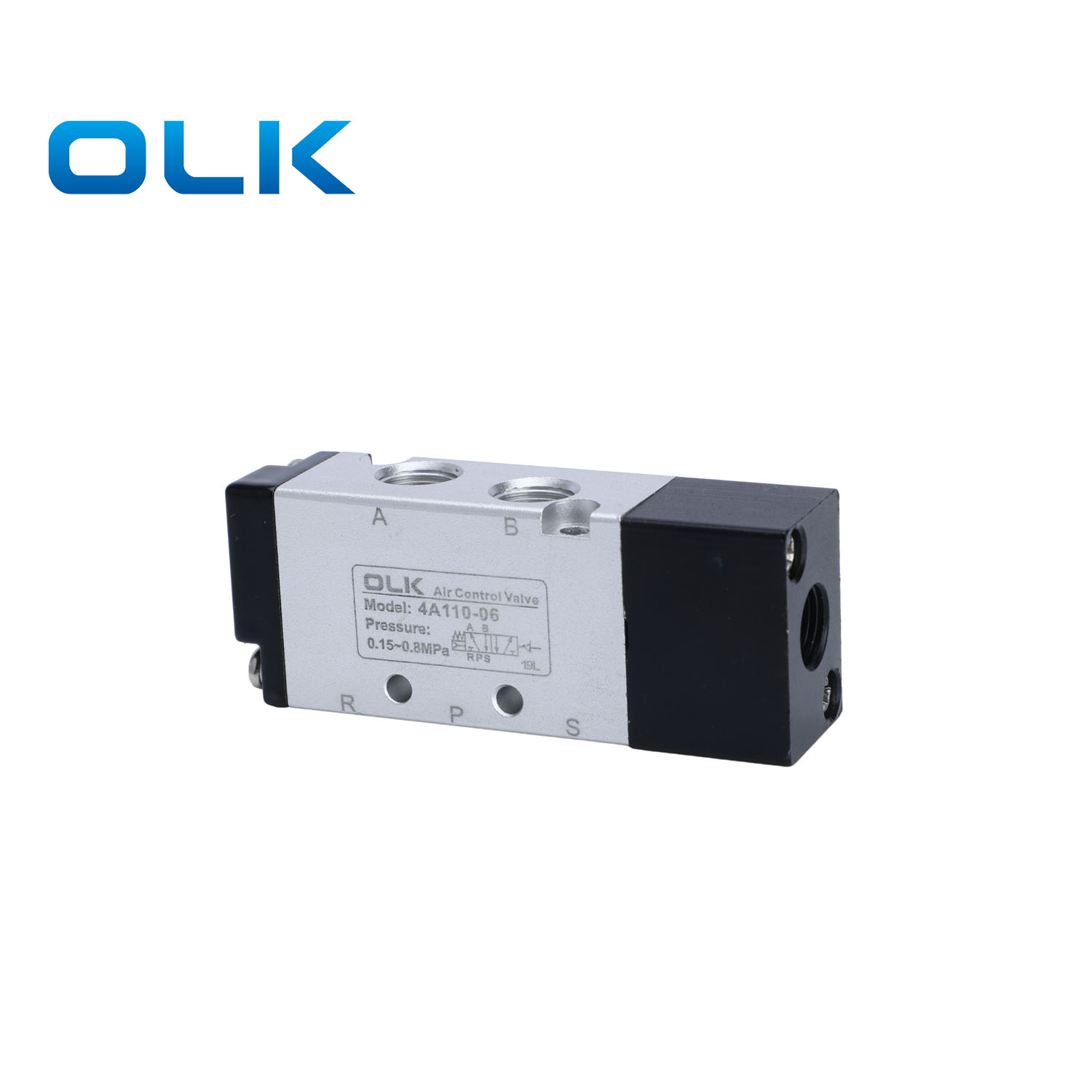

4A110-06 |
G1/8 |
2 pozisyon 5 yollu |
5 kez/saniye |
12,0(0,67) |
|

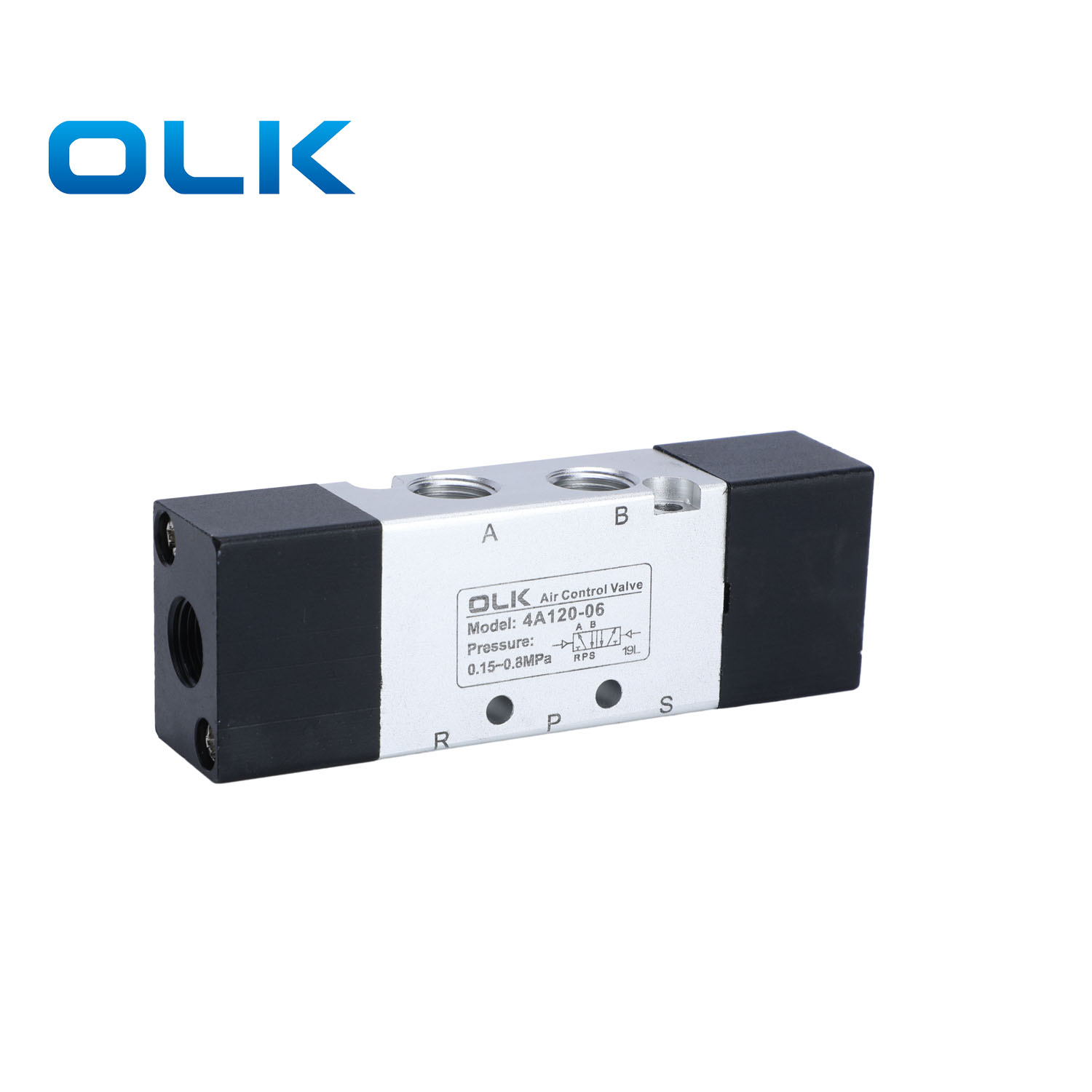

4A120-06 |
G1/8 |
2 pozisyon 5 yollu |
5 kez/saniye |
12,0(0,67) |
|

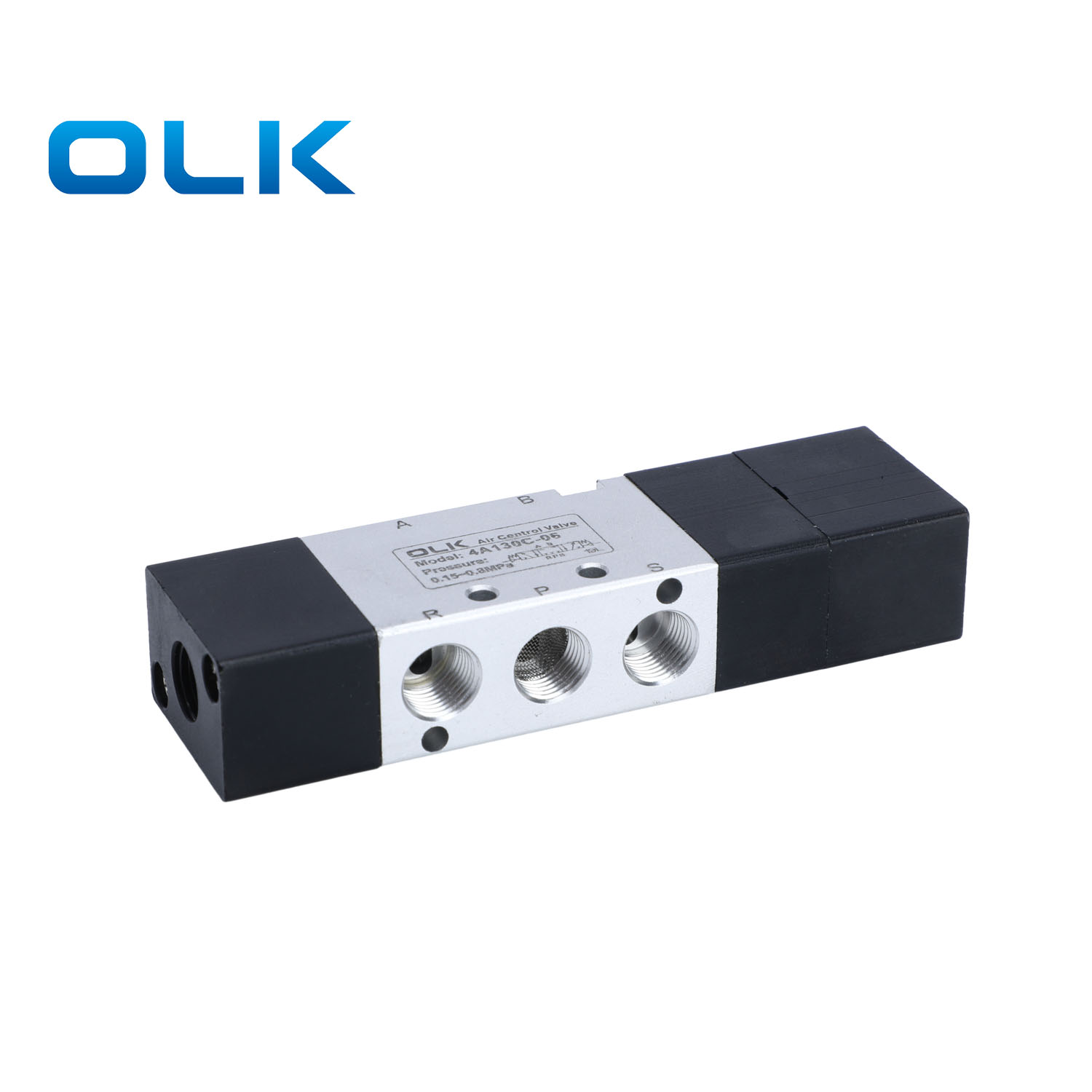

4A130C-06 |
G1/8 |
Üç konumlu beş yönlü |
3 kez/saniye |
9,0(0,50) |
|
4A130E-06 |
G1/8 |
Üç konumlu beş yönlü |
3 kez/saniye |
9,0(0,50) |
|
4A130P-06 |
G1/8 |
Üç konumlu beş yönlü |
3 kez/saniye |
9,0(0,50) |
|
4A210-06 |
G1/8 |
2 pozisyon 5 yollu |
5 kez/saniye |
14,0(0,78) |
|
4A220-06 |
G1/8 |
2 pozisyon 5 yollu |
5 kez/saniye |
14,0(0,78) |
|
4A230C-06 |
G1/8 |
Üç konumlu beş yönlü |
3 kez/saniye |
12,0(0,67) |
|
4A230E-06 |
G1/8 |
Üç konumlu beş yönlü |
3 kez/saniye |
12,0(0,67) |
|
4A230P-06 |
G1/8 |
Üç konumlu beş yönlü |
3 kez/saniye |
12,0(0,67) |
|

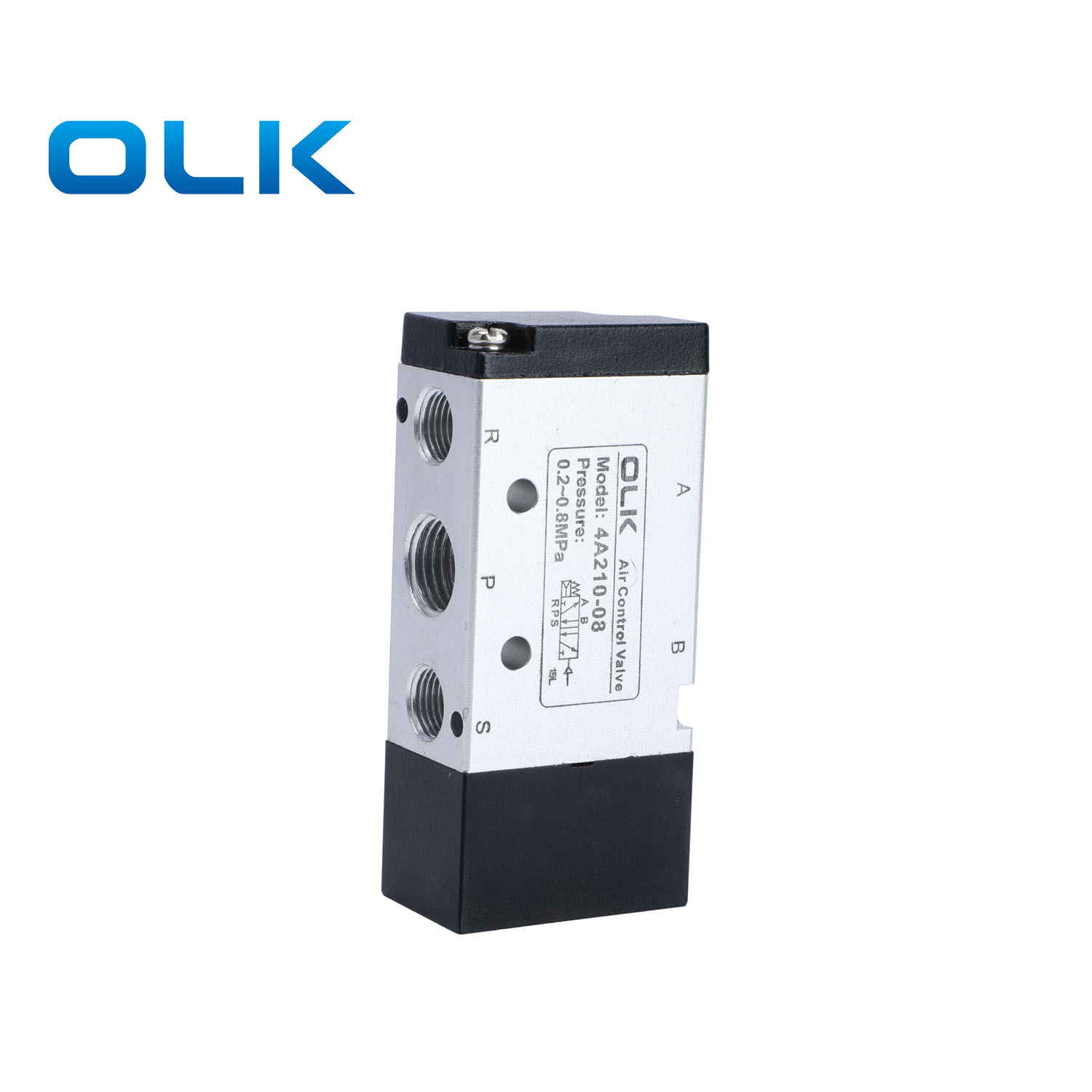

4A210-08 |
Giriş=Çıkış=G1/4 Çıkış=PT1/8 |
2 pozisyon 5 yollu |
5 kez/saniye |
16,0(0,89) |
|

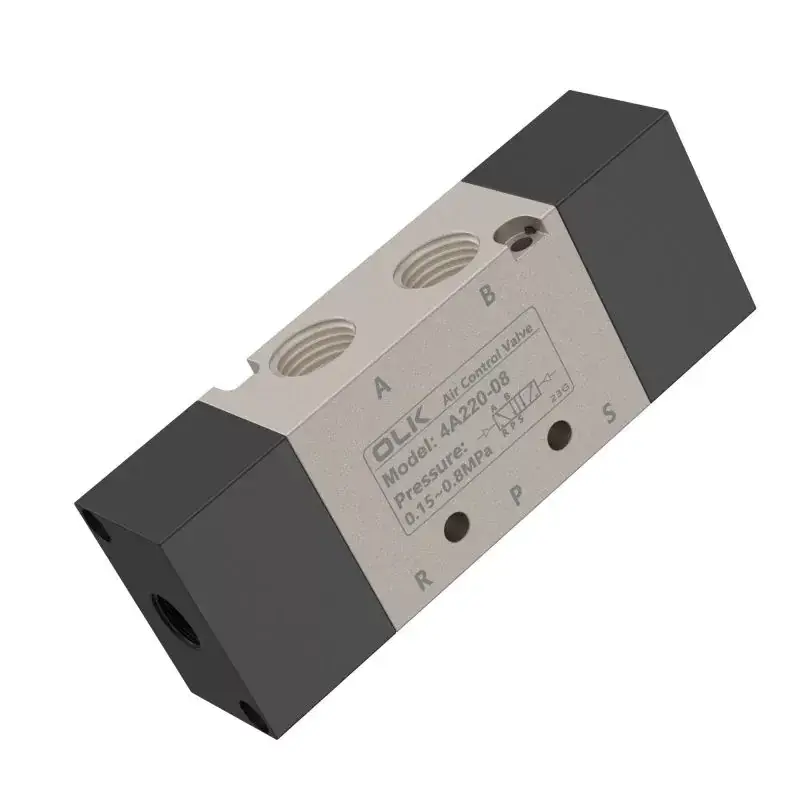

4A220-08 |
Giriş=Çıkış=G1/4 Çıkış=PT1/8 |
2 pozisyon 5 yollu |
5 kez/saniye |
16,0(0,89) |
|
4A230C-08 |
Giriş=Çıkış=G1/4 Çıkış=PT1/8 |
Üç konumlu beş yönlü |
3 kez/saniye |
12,0(0,67) |
|
4A230E-08 |
Giriş=Çıkış=G1/4 Çıkış=PT1/8 |
Üç konumlu beş yönlü |
3 kez/saniye |
12,0(0,67) |
|
4A230P-08 |
Giriş=Çıkış=G1/4 Çıkış=PT1/8 |
Üç konumlu beş yönlü |
3 kez/saniye |
12,0(0,67) |
|
4A310-08 |
G1/4 |
2 pozisyon 5 yollu |
4 kez/saniye |
25,0(1,40) |
|
4A320-08 |
G1/4 |
2 pozisyon 5 yollu |
4 kez/saniye |
25,0(1,40) |
|
4A330C-08 |
G1/4 |
Üç konumlu beş yönlü |
3 kez/saniye |
18,0(1,00) |
|
4A330E-08 |
G1/4 |
Üç konumlu beş yönlü |
3 kez/saniye |
18,0(1,00) |
|
4A330P-08 |
G1/4 |
Üç konumlu beş yönlü |
3 kez/saniye |
18,0(1,00) |
|
4A310-10 |
Giriş=Çıkış=G3/8 Çıkış=PT1/4 |
2 pozisyon 5 yollu |
4 kez/saniye |
30,0(1,67) |
|
4A320-10 |
Giriş=Çıkış=G3/8 Çıkış=PT1/4 |
2 pozisyon 5 yollu |
4 kez/saniye |
30,0(1,67) |
|
4A330C-10 |
Giriş=Çıkış=G3/8 Çıkış=PT1/4 |
Üç konumlu beş yönlü |
3 kez/saniye |
18,0(1,00) |
|
4A330E-10 |
Giriş=Çıkış=G3/8 Çıkış=PT1/4 |
Üç konumlu beş yönlü |
3 kez/saniye |
18,0(1,00) |
|
4A330P-10 |
Giriş=Çıkış=G3/8 Çıkış=PT1/4 |
Üç konumlu beş yönlü |
3 kez/saniye |
18,0(1,00) |
|
4A410-15 |
G1/2 |
2 pozisyon 5 yollu |
3 kez/saniye |
50,0(2,79) |
|
4A420-15 |
G1/2 |
2 pozisyon 5 yollu |
3 kez/saniye |
50,0(2,79) |
|
4A430C-15 |
G1/2 |
Üç konumlu beş yönlü |
3 kez/saniye |
30,0(1,67) |
|
4A430E-15 |
G1/2 |
Üç konumlu beş yönlü |
3 kez/saniye |
30,0(1,67) |
|
4A430P-15 |
G1/2 |
Üç konumlu beş yönlü |
3 kez/saniye |
30,0(1,67) |
