Brand:
OLKSeries:
3AInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

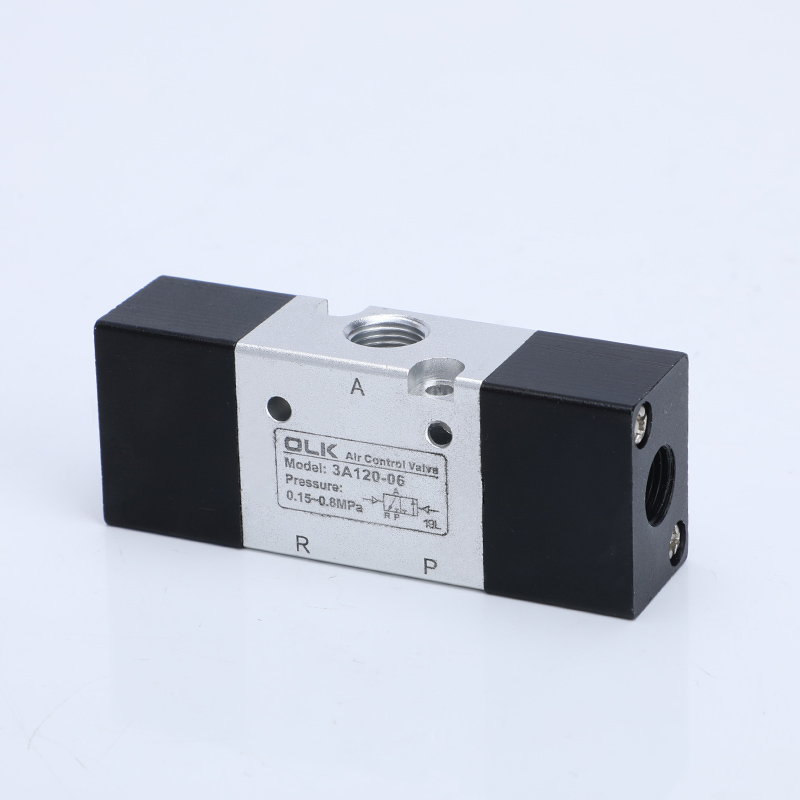

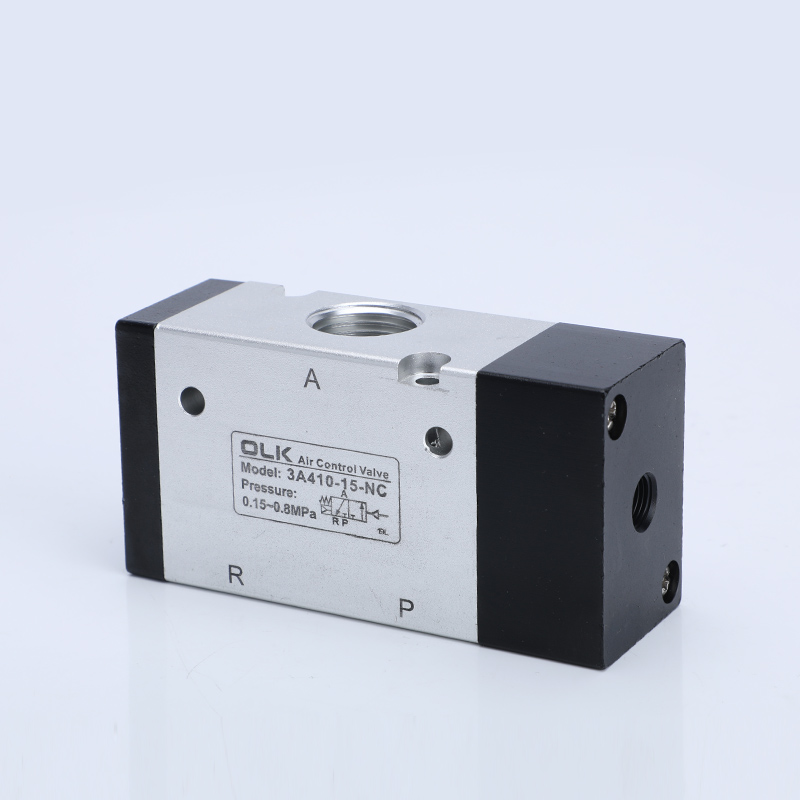

2 position 3 way3A Serisi Hava Kontrol Valfi 3 Yollu pnömatik kontrol sıvısı yön valfi, çalışma ortamı olarak havaya uygun bir sıvı yön valfidir.
Ürün, yay sıfırlama özellikli tek kafalı kontrol tipi ve konum hafıza fonksiyonlu çift kafalı kontrol tipi ile düşük başlangıç hava basıncına sahiptir.
İç delik özel teknoloji ile işlenerek düşük sürtünme direnci, yağlama gerektirmemesi, istikrarlı yaşam döngüsü ve uzun servis ömrü sağlanır.
Yapı hafiftir ve kurulumu kolaydır.
Ouleikai (OLK) üreticileri, valfin farklı yüzey işlemlerine olanak tanıyan özelleştirilmiş valf gövdesi hizmetleri sunmaktadır.
3A serisi hava kontrol vanaları 3 yollu ve akış kontrol vanaları, paketleme otomasyon ekipmanlarında, robot kontrolünde, basınçlı hava sistemlerinde ve diğer alanlarda yaygın olarak kullanılmaktadır.
SEMBOL:
Sipariş kodu
3A
3
10
08
HAYIR
MODELİ
KOD
VANA TİPİ
LİMAN BOYUTU
OYUNCULUK TİPİ
3A:2 konumlu 3 yollu vana
1:100 serisi
10:tek oyunculuk
06:G1/8
HAYIR: Normalde açık
2:200 serisi
20:çift etkili
08:G1/4
NC:Normalde yakın
3:300 serisi
10:G3/8
1. Mükemmel sızdırmazlık ve duyarlı performansa sahip piston tipi yapı.
2. Hafıza fonksiyonlu çift kafalı pnömatik kontrol.
3. Özel tekniklerle işlenmiş iç delikler, düşük sürtünme direnci, düşük başlatma basıncı ve uzun ömür sağlar.
4. Yağlama gerektirmez.
5. Birden fazla montaj konumuyla kolay kurulum.
6. Taban plakası valf düzeneği ile entegre edilebilir, böylece kurulum alanından tasarruf sağlanır.
|
çalışma ortamı |
Hava (40μm'nin üzerinde bir filtreden filtrelenir) |
|
Aksiyon |
harici hava kontrolü |
|
yağlama |
gereksiz |
|
Çalışma basıncı aralığı MPa(psi) |
0,15∼0,8(21~114) |
|
Garantili basınç direnci |
1,5MPa (215psi) |
|
Çalışma sıcaklığı °C |
-20∼70 |
|
Maksimum çalışma frekansı |
5 kez/saniye |
|
Gövde malzemesi |
alüminyum alaşımı |
|
modeli |
Bağlantı noktası çapı |
pozisyon sayısı |
Etkin kesit alanı mm² (CV değeri) |
|
3A110-M5 |
M5 |
İki konumlu üç yollu |
5,5(0,3) |
|
3A120-M5 |
M5 |
İki konumlu üç yollu |
5,5(0,3) |
|
3A110-06 |
G1/8 |
İki konumlu üç yollu |
12,0(0,67) |
|
3A120-06 |
G1/8 |
İki konumlu üç yollu |
12,0(0,67) |
|
3A210-06 |
G1/8 |
İki konumlu üç yollu |
14,0(0,7) |
|
3A220-06 |
G1/8 |
İki konumlu üç yollu |
14,0(0,7) |
|
3A210-08 |
G1/4 |
İki konumlu üç yollu |
16,0(0,89) |
|
3A220-08 |
G1/4 |
İki konumlu üç yollu |
16,0(0,89) |
|
3A310-08 |
G1/4 |
İki konumlu üç yollu |
25,0(1,39) |
|

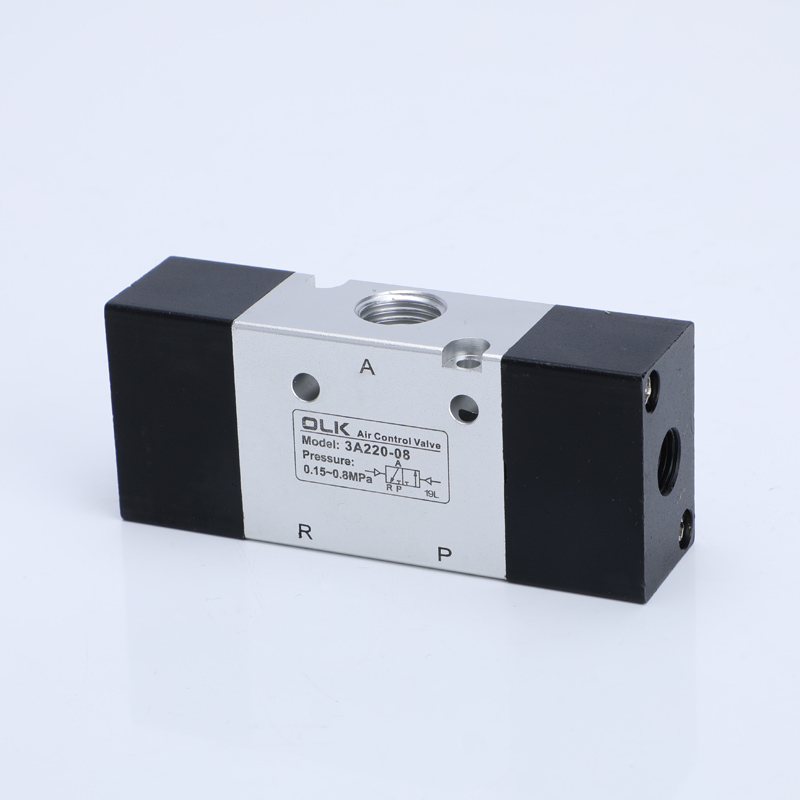

3A320-08 |
G1/4 |
İki konumlu üç yollu |
25,0(1,39) |
|

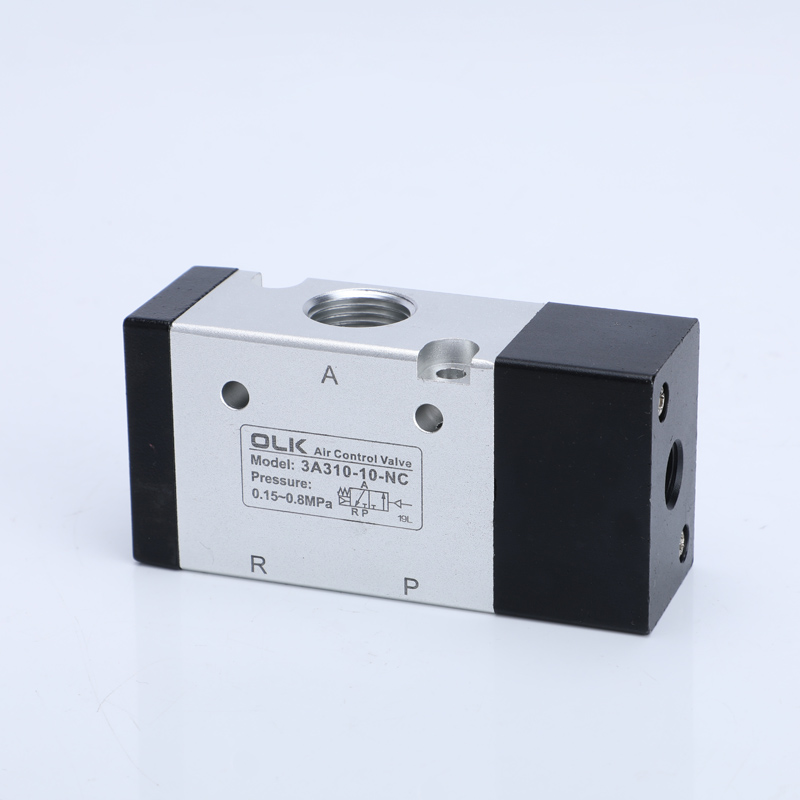

3A310-10 |
G3/8 |
İki konumlu üç yollu |
30,0(1,67) |
|
3A320-10 |
G3/8 |
İki konumlu üç yollu |
30,0(1,67) |
|
3A410-15 |
G1/2 |
İki konumlu üç yollu |
50,0(2,79) |
|
3A420-15 |
G1/2 |
İki konumlu üç yollu |
50,0(2,79) |
SSS:
3A serisi sahada NO veya NC olarak değiştirilebilir mi?
NO/NC'deki yapısal farklılıklar trim, yay yönelimi vb. ile ilgili olduğundan kendi kendine değiştirme genellikle önerilmez.
Öneriler:Sipariş verirken NO veya NC seçimini temizleyin
Modelin değiştirilmesi gerekiyorsa güvenilirliği sağlamak için valf gövdesi değiştirilebilir veya valfin tamamı değiştirilebilir
3A serisi pnömatik valf NO/NC, solenoid valf NO/NC ile aynı anlama mı gelir?
Anlam açısından tutarlı:NO=normalde açık /NC=normalde kapalı
Ancak pnömatik kontrol valfi hava basıncı sinyaliyle, solenoid valf ise bobinin solenoid kuvvetiyle çalışır. İki prensip farklıdır.
Seri 3A NO/NC CE sertifikasını destekliyor mu?
OLK Mevcut yerler:CE (EMC+LVD) sertifikası

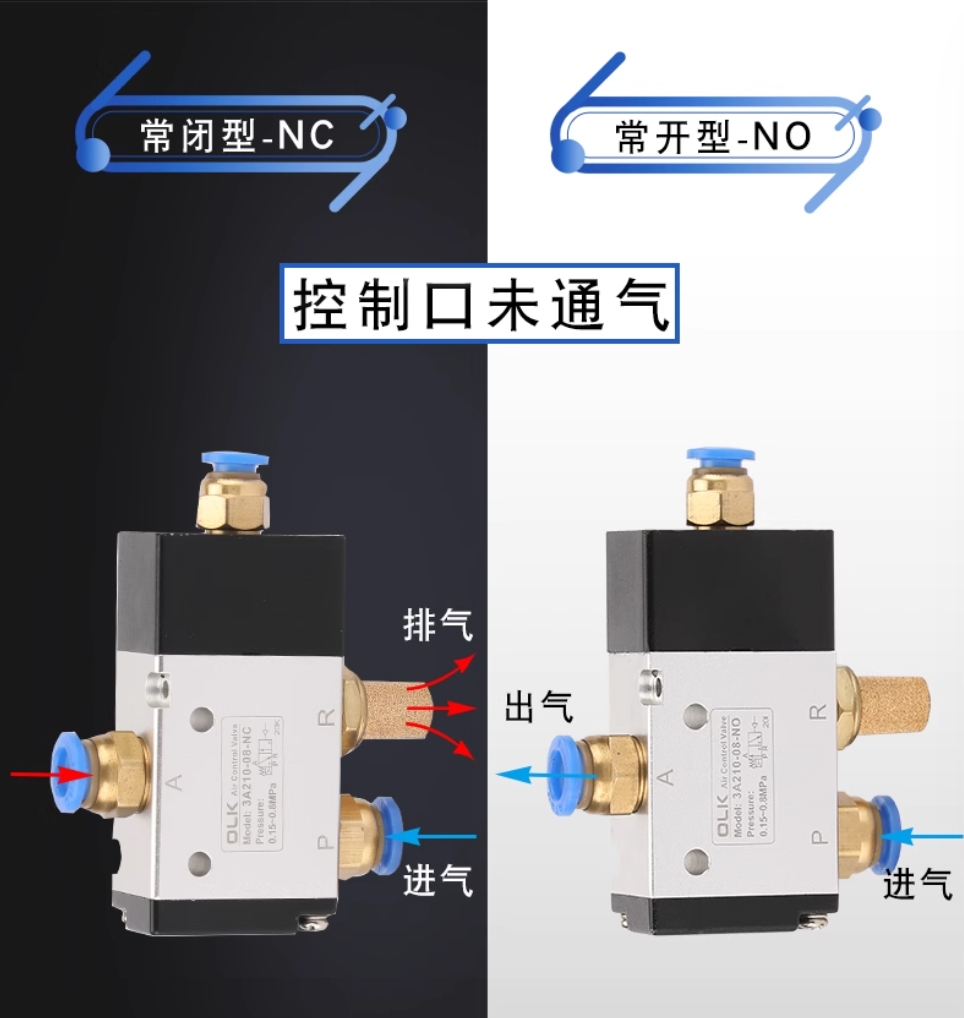

3A serisinin NO ve NC'si arasındaki fark nedir?
NC (normalde kapalı): Vana, hava olmadığında kapalıdır ve yalnızca sinyal/hava basıncıyla çalıştırıldıktan sonra açılabilir.
HAYIR (normalde açık): Valf nefes almadığında doğal olarak açık kalır ve sinyal alındıktan sonra kapanır.
