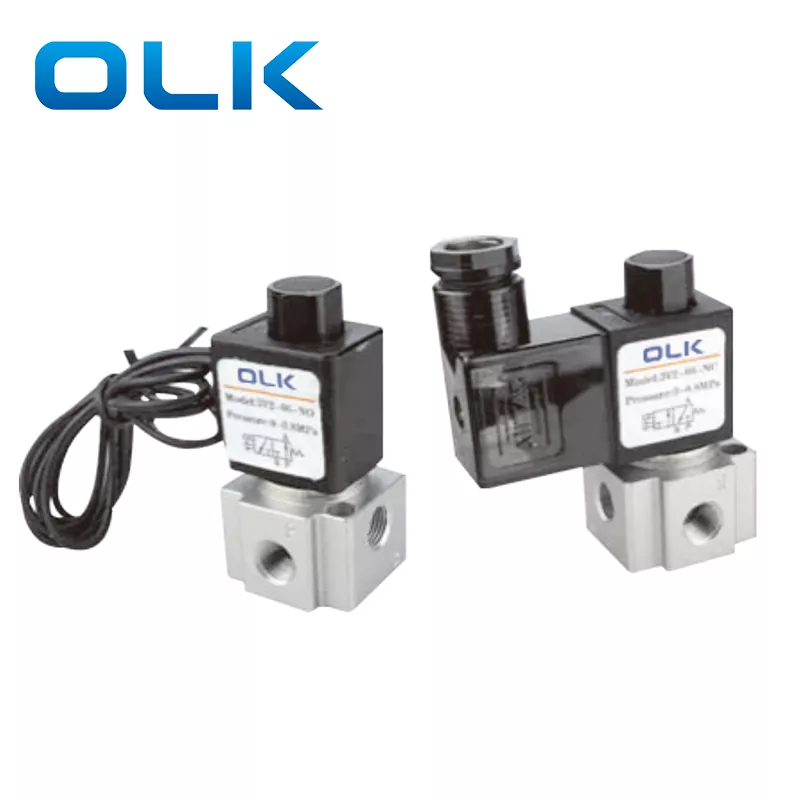

3V2 solenoid valfi küçük, hafif ve kurulumu kolaydır. Gövdesi paslanmaya ve hasara karşı dayanıklı güçlü alüminyumdan yapılmıştır. Valf, DC12V, DC24V, AC110V veya AC220V güç seçeneklerine sahip güvenilir bir solenoid bobin kullanır.
Bu OLK marka 3V2 solenoid valf, orta akışlı hava kontrolü için iyi çalışır. Hızlı bir şekilde geçiş yapar, az güç kullanır ve uzun süre dayanır. Normalde kapalı (NC), normalde açık (NO) veya çift solenoidli olabilir. Otomasyon hatlarında, paketleme makinelerinde, baskı makinelerinde ve gıda makinelerinde sıklıkla kullanılır. Küçük boyutu onu dar alanlar için mükemmel kılar.
1.Hassas anahtarlamalı doğrudan etkili yapı.
2.Normalde kapalı (NC) ve normalde açık (NO) tipleri mevcuttur.
3. İyi sızdırmazlık ve büyük akış için koaksiyel kapatma tasarımı.
4.Yağlama gerektirmez.
5.Kolay kurulum ve test için manuel geçersiz kılma özelliği ile donatılmıştır.
6. Çoklu standart voltaj seçenekleri mevcuttur.
|
Sipariş kodu |
||||||||
|
3V |
2 |
- |
08 |
NC |
A |
|
|
|
|
Modeli |
Kod |
|
Bağlantı noktası boyutu |
Oyunculuk türü |
Standart voltaj |
Elektrik girişi |
Konu türü |
|
|
3V:2 pozisyon 3 yollu |
2:2 serisi |
|
06:G1/8 |
NC: normalde kapalı |
C:AC220V |

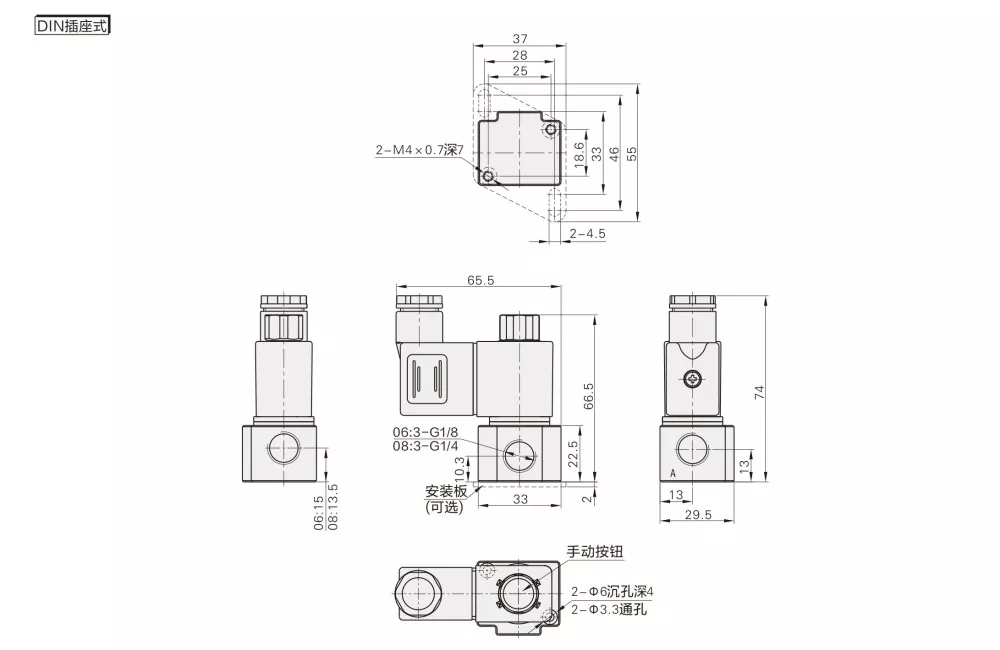

Boş: SİZİN tipiniz |
B:DC24V |
|
|
|
|
|
08:G1/4 |
HAYIR: normalde açık |
B:DC24V |

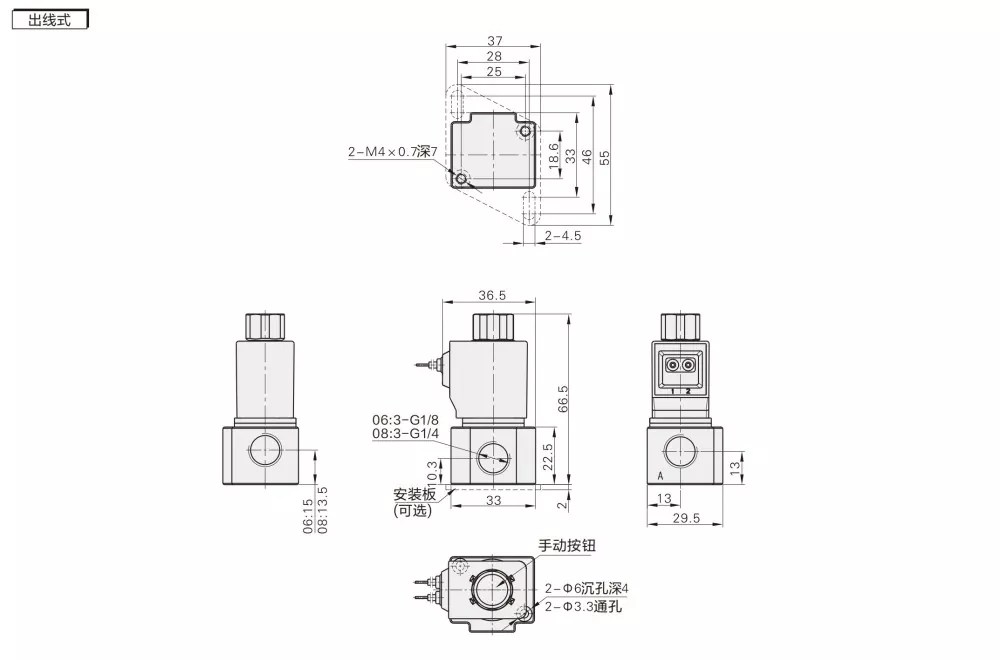

I: Hat tipi |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
Modeli |
3V206 |
3V208 |
|
Çalışma Ortamı |
Hava (40 μm veya üzeri filtreyle filtrelenir) |
Hava (40 μm veya üzeri filtreyle filtrelenir) |
|
Oyunculuk Türü |
Doğrudan Oyunculuk |
|
|
Bağlantı Noktası Boyutu |
G1/8 |
G1/4 |
|
Pozisyon ve Yol |
2 Konum 3 yollu |
|
|
Etkili Alan |
3,2 mm²(Cv = 0,18) |
3,4 mm² (Cv = 0,19) |
|
Yağlama |
Gerekli değil |
|
|
Çalışma Basıncı Aralığı |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
|
Kanıt Basıncı |
Terminal Contası |
|
|
Çalışma Sıcaklığı (°C) |
-20 ~ 70 |
|
|
Gövde Malzemesi |
Alüminyum Alaşım |
|
|
Standart voltaj |
AC220V AC110 AC24V DC24V DC12V |
|
Gerilim Aralığı |
AC:±15%DC:±10% |
|
Güç Tüketimi |
AC:7VA DC:7,0W |
|
Koruma Sınıfı |
IP65(DIN40050) |
|
Yalıtım Sınıfı |
B Seviyesi |
|
Bağlantı Türü |
3V:2 pozisyon 3 yollu |
|
4.Yağlama gerektirmez. |
0,05 Sn |
|

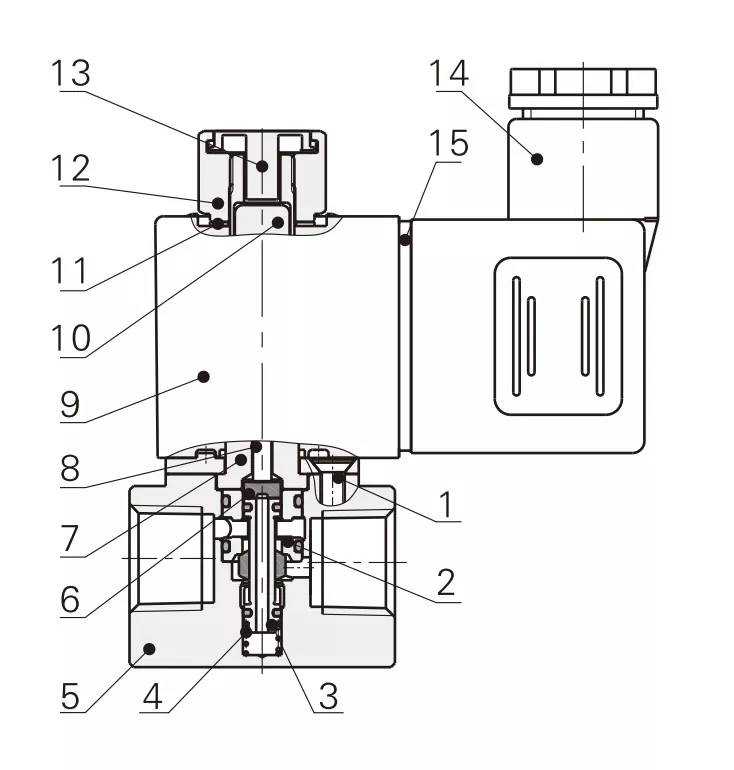

HAYIR. |
İsim |
|
1 |
Havşa Vidası |
|
2 |
Ara Parça Kolu |
|
3 |
Çekirdek Düzeneği |
|
4 |
Bahar |
|
5 |
Vücut |
|
6 |
Conta |
|
7 |
Solenoid Düzeneği |
|
8 |
Piston Çubuğu |
|
9 |
Bobin |
|
10 |
Hareketli Demir Çekirdek |
|
11 |
Sabit Pul |
|
12 |
Sabit Somun |
|
13 |
Manuel Düğme |
|
14 |
terminal |
|
15 |
Terminal Contası |
|
Öğe |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Çalışma Ortamı |
Hava |
Hava, Su, Yağ |
Hava |
Hava |
|
Başlangıç Durumu: |
NC |
NC/YOK |
G1/4 |
G1/4 |
|
Çalıştırma Türü |
Doğrudan Oyunculuk |
Doğrudan Oyunculuk |
Doğrudan Oyunculuk |
Doğrudan Oyunculuk |
|
Bağlantı Noktası Boyutu |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Pozisyon ve Yol |
3 Bağlantı Noktası 2 Konumu |
2 Bağlantı Noktası 2 Konumu |
3 Bağlantı Noktası 2 Konumu |
3 Bağlantı Noktası 2 Konumu |
|
Yağlama |
Gerekli değil |
Gerekli değil |
Gerekli değil |
Gerekli değil |
|
Çalışma Basıncı |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Kanıt Basıncı |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Delik Boyutu |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm(büyük hava akışı) |
1.Hassas anahtarlamalı doğrudan etkili yapı.
3. İyi sızdırmazlık ve büyük akış için koaksiyel kapatma tasarımı.
3V3: yüksek akış, birden fazla silindir veya yüksek akış uygulamaları için uygundur.
Yapı farkı: 3V3 daha büyük bir gövdeye sahiptir ve daha yüksek basınç ve akışı kaldırabilir.
S: 3V2 solenoid valf deliği boyutu nedir?
A:3V2-06 valf deliği boyutu 3,2 mm'dir;3V2-06 valf deliği boyutu 3,4 mm'dir
S: OLK 3V2 hangi ürünlerin yerini alabilir?
C: OLK 3V2, AIRTAC 3V2 serisi solenoid valfleri aynı fonksiyon ve benzer özelliklerle değiştirebilir.
