3V 4V Manifold Valfi

3V veya 4V pnömatik solenoid valf olsun, tek valf tipinin yanı sıra, birçok solenoid valfi bir araya getirebiliriz. Buna 3V 4V manifold valfi veya solenoid valf taban busbar denir.

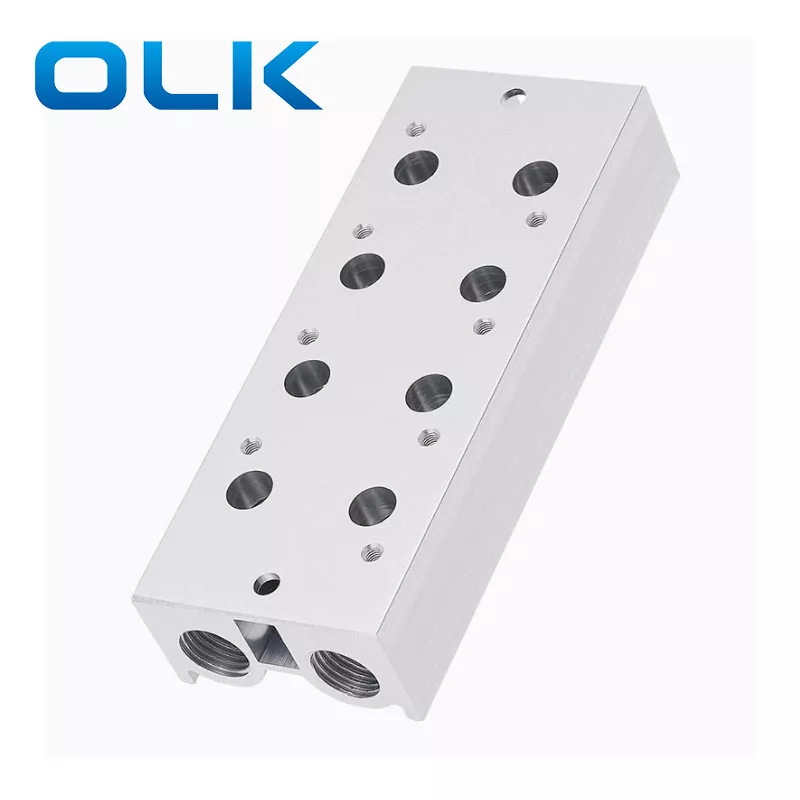

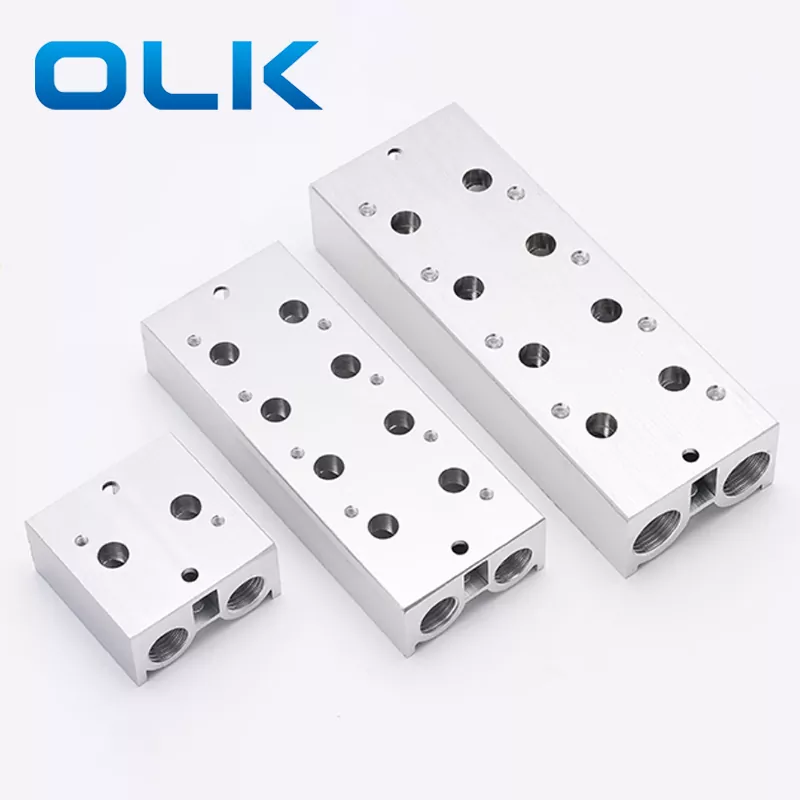

3V 4V manifold valfi birçok hava yoluna sahip bir plakadır. Kompakt tasarıma sahiptir. Solenoid valf taban busbar bir manifold üzerine 2 ila 20 pnömatik solenoid valf takabilir. Ancak manifold üzerindeki pozisyon sayısı değiştirilemez.

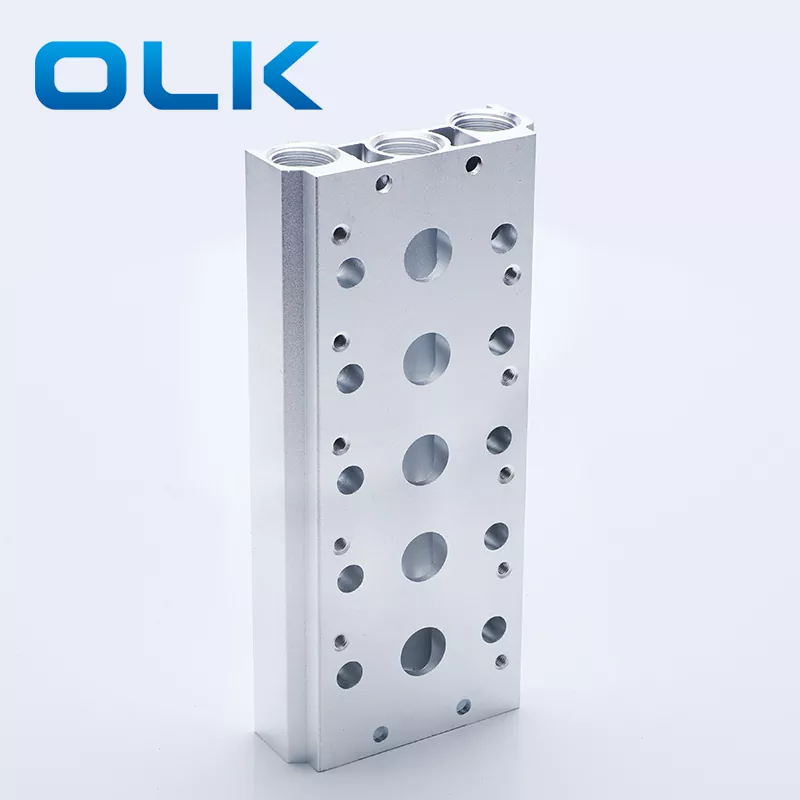

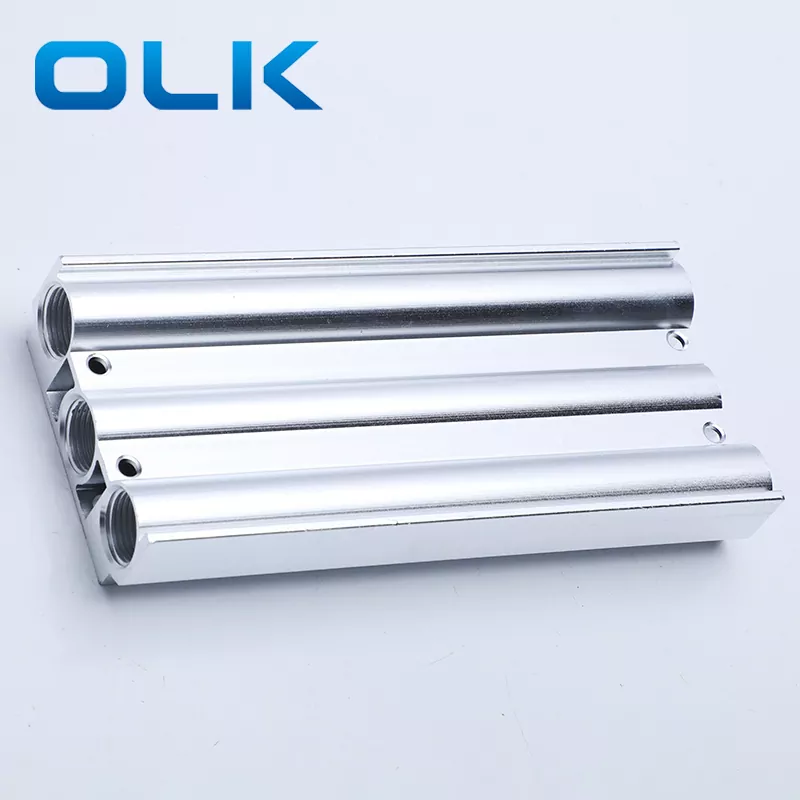

Manifold üzerindeki tüm pnömatik solenoid valfler aynı hava besleme portunu (P port) ve egzoz portunu (R bağlantı noktası) paylaşır. 3V manifold valfi için sol tarafta bir hava giriş ve bir hava çıkışı vardır. 4V manifold valfi için ortada bir hava girişi ve her iki tarafta (sol tarafta) iki hava çıkışı vardır. Sağ tarafa üç fiş takılmıştır.

Egzoz bağlantı noktasına bir susturucu veya bir fiş kurabiliriz. Bir susturucu kullanırken, küçük deliklerin engellenmediğinden emin olmalıyız.

3V/4V ​​Manifold Solenoid Valf Ürün Özellikleri ：

1. Birleşik bir dizi yön kontrol vanası, bir valf grubuna entegre edebilir, alan ve maliyet tasarrufu sağlar.

2. Birleşik alım, egzoz ve kablolama vardır, bu da hataları bulmayı kolaylaştırır.

3. Kombinasyon olarak esnektir ve güçlü bir şekilde genişletilebilirliğe sahiptir, bu da bağlantılı yönlü kontrol vanalarının sayısının genişlemesine izin verir

Dikkat:

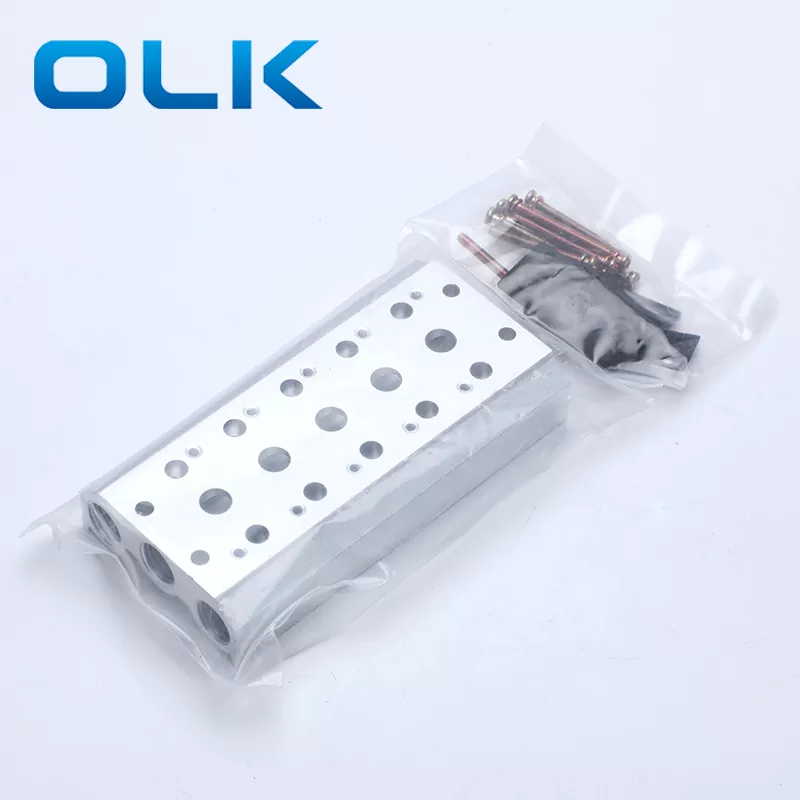

1.3V-manifold solenoid valf kitleri manifold, conta ve vida içerir;

2.3V Solenoid Valf Manifoldu Boş Plaka Kitleri boş plaka ve vida içerir.

3. Contayı pnömatik solenoid valf ve valf plakası arasına takarken, hava kaçağını önlemek için çıkıntılı kısım aşağıya bakacak şekilde monte edilmelidir.

SSS:

1. Solenoid valf gruplarındaki boş plakaların işlevi nedir?

Mühür Kullanılmayan Pozisyonlar: Boş plaka, hava sızıntısını ve toz veya enkaz girişini önleyerek, valf manifoldundaki ayrılmış konumları kaplamak için kullanılır. Boş plaka, tüm manifoldun değiştirilmesine gerek kalmadan gelecekteki kolay genişlemeye veya yeniden yapılandırmaya izin verir, bakım maliyetlerini düşürür. Bazı durumlarda, boş plaka, güvenlik için belirli kanalları izole etmek için veya sistemin bir bölümü geçici olarak kullanılmadığında da kullanılabilir.

2. 3V 4V manifold valfının boru tipleri

Tek bir pnömatik valf veya bir solenoid valf taban bara, dış tüplerle iki tip boru vardır: doğrudan boru ve taban boru.
