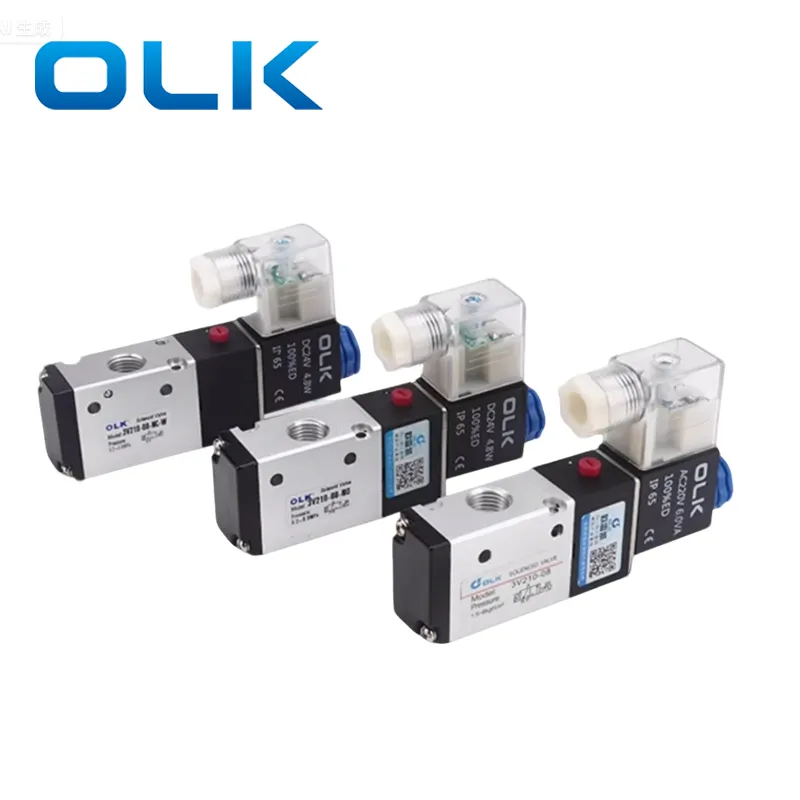

3V/4V harici pilot solenoid valfinin özelliği, 3V/4V solenoid valf gövdesi yapısının karmaşık olması ve valf gövdesine ayrı bir harici kontrol hava kaynağının sokulmasını gerektirmesidir. Pnömatik kontrolün pozisyonları farklı markalar arasında değişir ve bazıları pilot kafada bulunur. OLK, valf gövdesinin p-portunda, makarayı harekete geçirmek için harici olarak bir bağlantı noktasına bağlı bir hava girişine sahiptir. Bu tasarım, son derece düşük basınç veya hatta vakum koşulları altında çalışmaya izin vererek, kararsız hava beslemesi, vakum ortamları veya vakum ekipmanı, düşük basınçlı pnömatik silindirler veya patlayıcı atmosferler gibi ek kontrol kaynakları gerektiren düşük basınçlı sistemler için uygun hale getirir.
3V harici pilot solenoid valf için, harici pilot giriş bağlantı noktaları, valf gövdesindeki konumlarına göre ön pilot ve arka pilot olarak kategorize edilir. Arka pilotlamanın avantajı, daha fazla alan ve daha temiz bir görünüm sunması ve solenoid bobine aşırı sıkı bir yakınlıktan kaçınmasıdır.
Özellik: Vakum veya düşük basınçlı sistemlerde ek bir kontrol hava kaynağı gereklidir.
Not:
Pilot bağlantı noktası pozitif bir basınç hava kaynağına bağlanmalıdır!
Giriş kontrol için negatif basınca bağlanabilir.
Yön değiştirme yönünde hava temini gereklidir.
|
ÖĞE |
Harici pilot liman |
ÖĞE |
Harici pilot liman |
|
3V110-M5/06 |
M5 |
4v110-m5/06 |
M5 |
|
3V120-06/08 |
4v120-m5/06 |
||
|
3v210-06/08 |
4v130/m5/06 |
||
|
3v220-06/08 |
4v210-06/08 |
||
|
3v310-08/10 |
4v220-06/08 |
||
|
3v320-08/10 |
4v230-06/08 |
||
|
3v410-15 |
G1/8
|
4v310-08/10 |
|
|
3v420-15 |
4v320-08/10 |
||
|
|
|
4v330-08/10 |
|
|
|
|
4v410-15 |
G1/8 |
|
|
|
4v420-15 |
|
|
|
|
4v430-15 |
|
Harici Pilot Vs Dahili Pilot Solenoid Valf: Farklılıklar ve Uygulama Senaryoları |
|||
|
Öğe |
İç pilot |
Harici pilot |
|
|
Hava kaynağı |
Pilot hava kaynağı olarak vananın kendi P bağlantı noktasını (giriş) kullanır |
Harici bir bağlantı noktasından kontrol hava kaynağını tanıtıyor |
|
|
Yapısal sadelik |
Standart uygulamalar için yaygın olarak kullanılan daha basit yapı |
Biraz daha karmaşık yapı, harici hava temini gerektirir |
|
|
Min başlangıç baskısı |
Çalışması için daha yüksek bir minimum basınç gerektirir (örn. 0.15-0.2 MPa) |
Aşırı düşük basınçta veya hatta vakum koşullarında kullanılabilir |
|
|
Uygulama senaryosu |
Kararlı hava besleme basıncı olan ortamlar için uygun, örneğin standartlaştırılmış fabrika otomasyon sistemleri |
Kararsız basınç sistemleri, vakum ortamları veya harici pilot hava gerektiren düşük basınçlı sistemler için idealdir |
|
|
Başarısızlık riski |
Giriş basıncı yetersizse harekete geçemez |
|
|
OLK Brand 3V/4V Harici Pilot Solenoid Valfler için Pilot Hava Portu Boyutu nedir?
Hem 3V hem de 4V için en pilot port boyutu M5'tir.
3V/4V Solenoid Valf 400 Serisi G1/8'dir.
Hangi uygulamalarda 3V/4V harici pilot solenoid vanalar kullanılabilir?
Harici bir kontrol hava kaynağına ihtiyaç nedeniyle, vakum ekipmanlarında, düşük basınçlı pnömatik silindirlerde ve patlayıcı ortamlarda harici pilot solenoid vanalar kullanılabilir.
