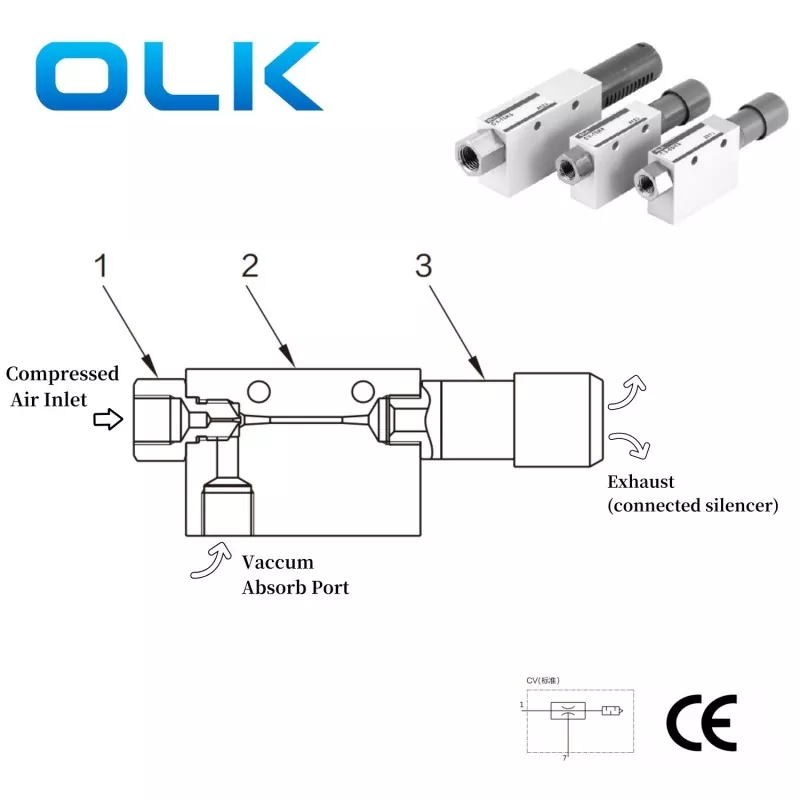

Ouleikai (OLK) CV vakum jeneratörleri, emme nozulları veya armatürleri için gereken vakum ortamını sağlamak için kullanılır. Emme ağzı basınçlı havaya, vantuz ise vakum portuna bağlanmalıdır. Basınçlı hava giriş portundan egzoz portuna aktığında, vakum portunda bir vakum oluşturulur. Bu vakum kuvveti, nesneleri yapıştırmak, sabitleme veya destekleme gibi görevleri yerine getirmek ve böylece endüstriyel üretimde operasyonel verimliliği artırmak için kullanılabilir.

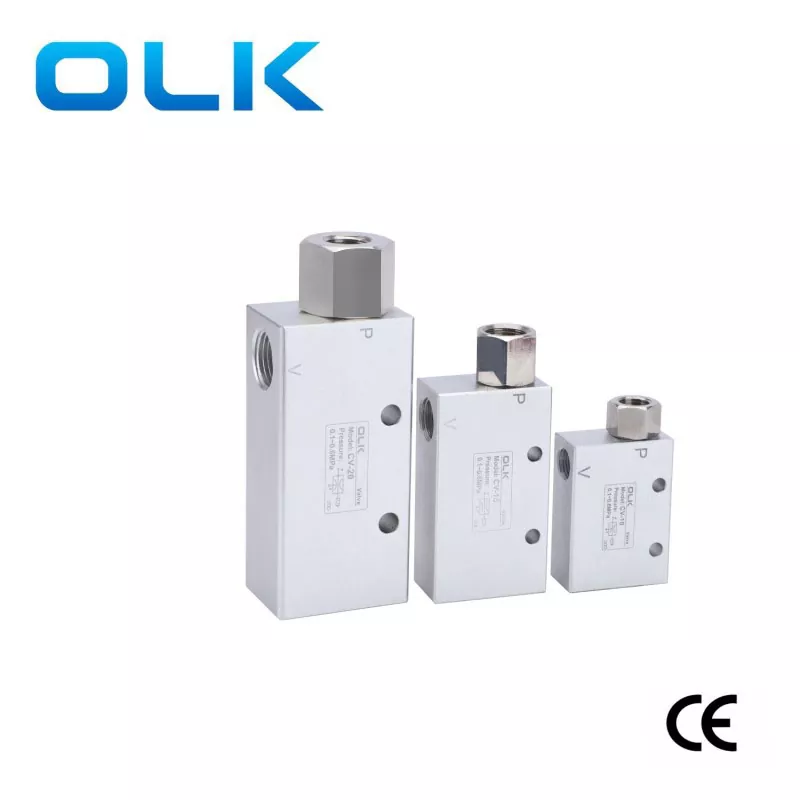

OLK CV vakum jeneratörleri basit bir yapıya ve uzun bir servis ömrüne sahiptir.
CV serisi vakum jeneratörü özellikleri:
1. Vakum oluşturmak için basınçlı hava kullanan bir vakum jeneratörü, malzemeleri taşımak için bir vakum emici ile birlikte kullanılabilir.
2.Uygulama gereksinimlerinizi karşılamak için geniş bir tip ve performans yelpazesine sahip vakum jeneratörleri.CV serisi, plaka vakum jeneratörüdür.
| Sipariş Kodu |
||||
| Özgeçmiş | -- | 10 | H | S |
| CV serisi vakum jeneratörü |
|
Meme Çapı (Delik Boyutu) | Vakum basıncına ulaşıldı | Nominal hava besleme basıncı |
|
|
|
10: Φ1,0 | H:-88kpar basınç tipi | S:5 bar |
|
|
|
15: Φ1,5 |
|
|
|
|
|
20: Φ2,0 |
|
|

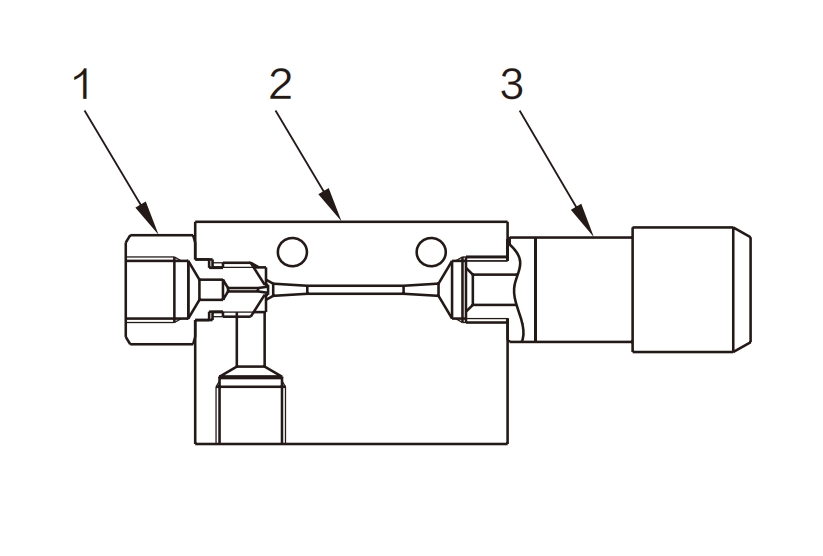

| HAYIR. | İsim | Malzeme |
| 1 | Besleme portu | Pirinç |
| 2 | Vücut | Alüminyum |
| 3 | Susturucu | POM |
|
çalışma ortamı |
yağsız basınçlı hava |
|
Çalışma basıncı aralığı MPa(psi) |
0,1~0,6 |
|
Çalışma sıcaklığı °C |
0~60 (dondurmayın) |

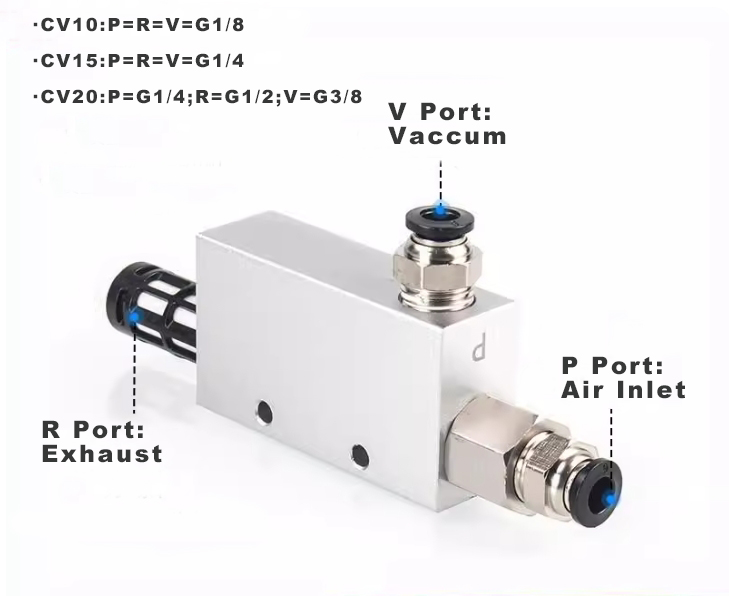

| Modeli | A | B | C | D | E | F | G | H | I | J/V bağlantı noktası: Vakum | K | L/P Bağlantı Noktası: hava girişi | O | P | Susturucu/R bağlantı noktası: Egzoz |
| CV10 | 45 | 33 | 16 | 10 | 8 | 14 | 20 | 4.5 | Φ4.2 | G1/8 | 10 | G1/8 | 14 | 90 | G1/8 |
| CV15 | 64 | 35 | 20 | 11 | 10 | 20 | 25 | 5 | Φ4,5 | G1/4 | 15 | G1/4 | 17 | 123.5 | G1/4 |
| CV20 | 85 | 40 | 30 | 15 | 13 | 28 | 32 | 7 | Φ6 | G3/8 | 20 | G1/4 | 17 | 165.5 | G1/2 |
|
modeli |
Meme çapı mm |
Nominal basınç MPa |
Emme akışı R/dak(ANR) |
Vakum basıncına ulaşın kPa |
Hava tüketimi akış hızı R/dak(ANR) |
Kuzeybatı(g) |
|

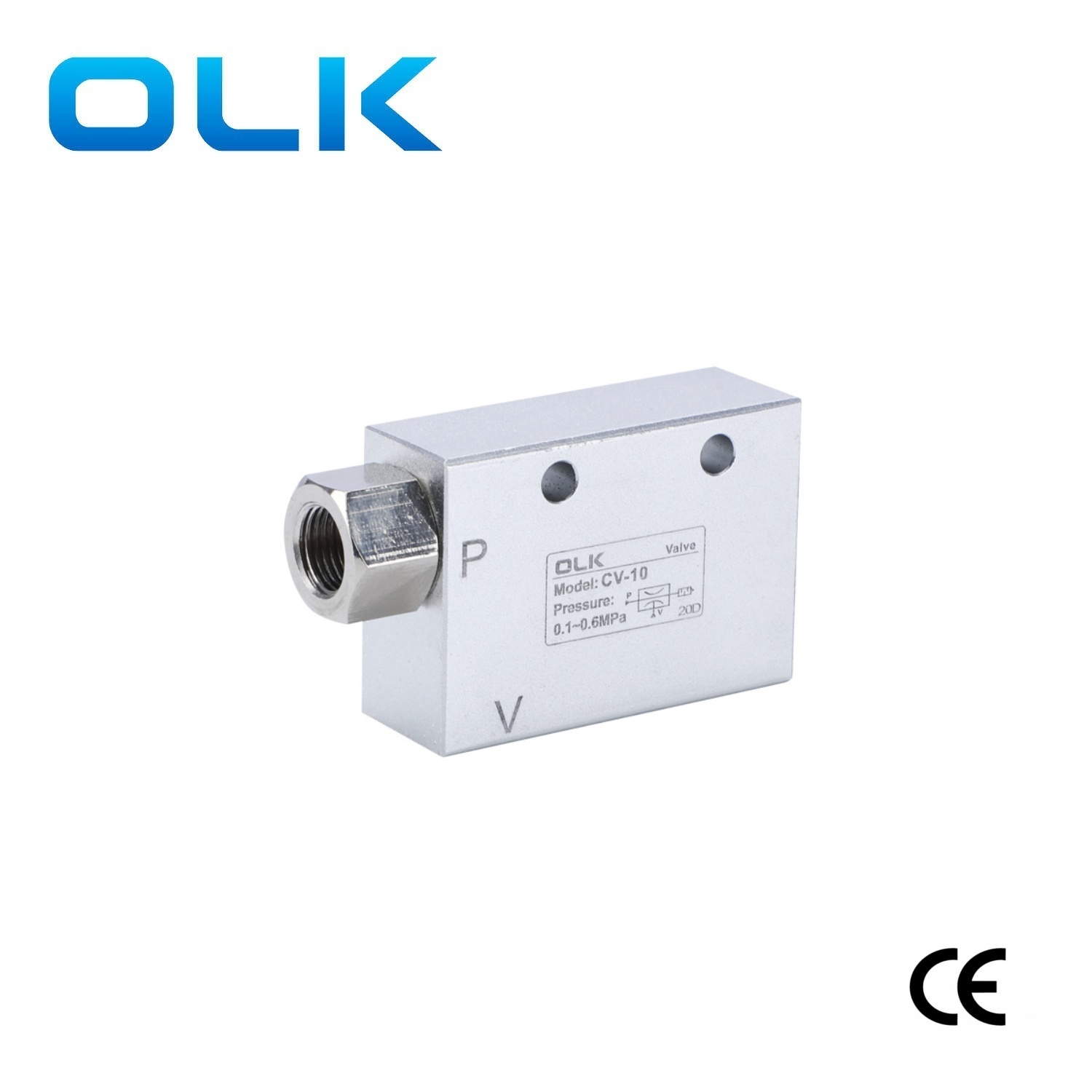

CV-10HS |
1 |
0.5 |
27 |
-0,92 |
44 |
80 |
|

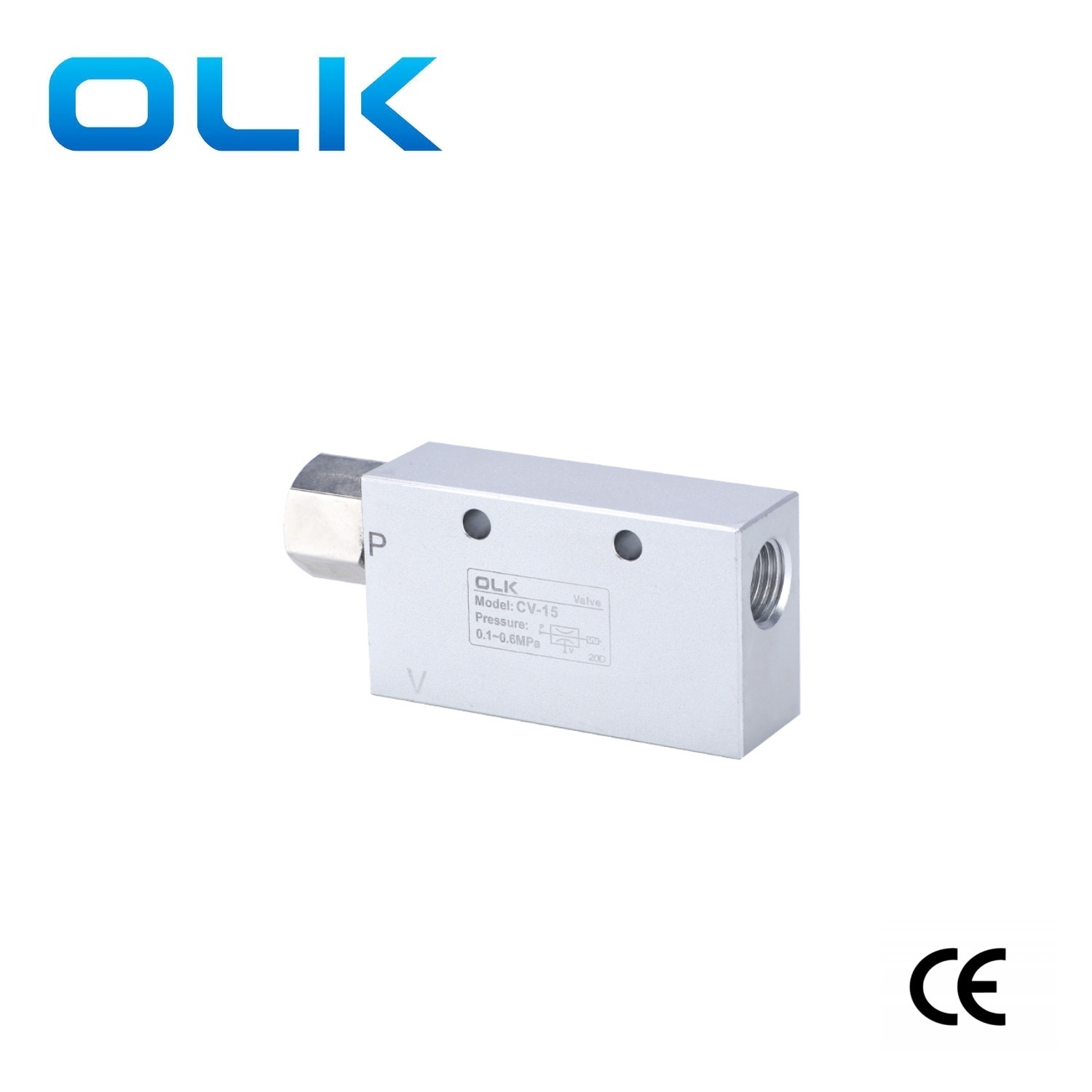

CV-15HS |
1.5 |
0.5 |
63 |
-0,92 |
100 |
140 |
|

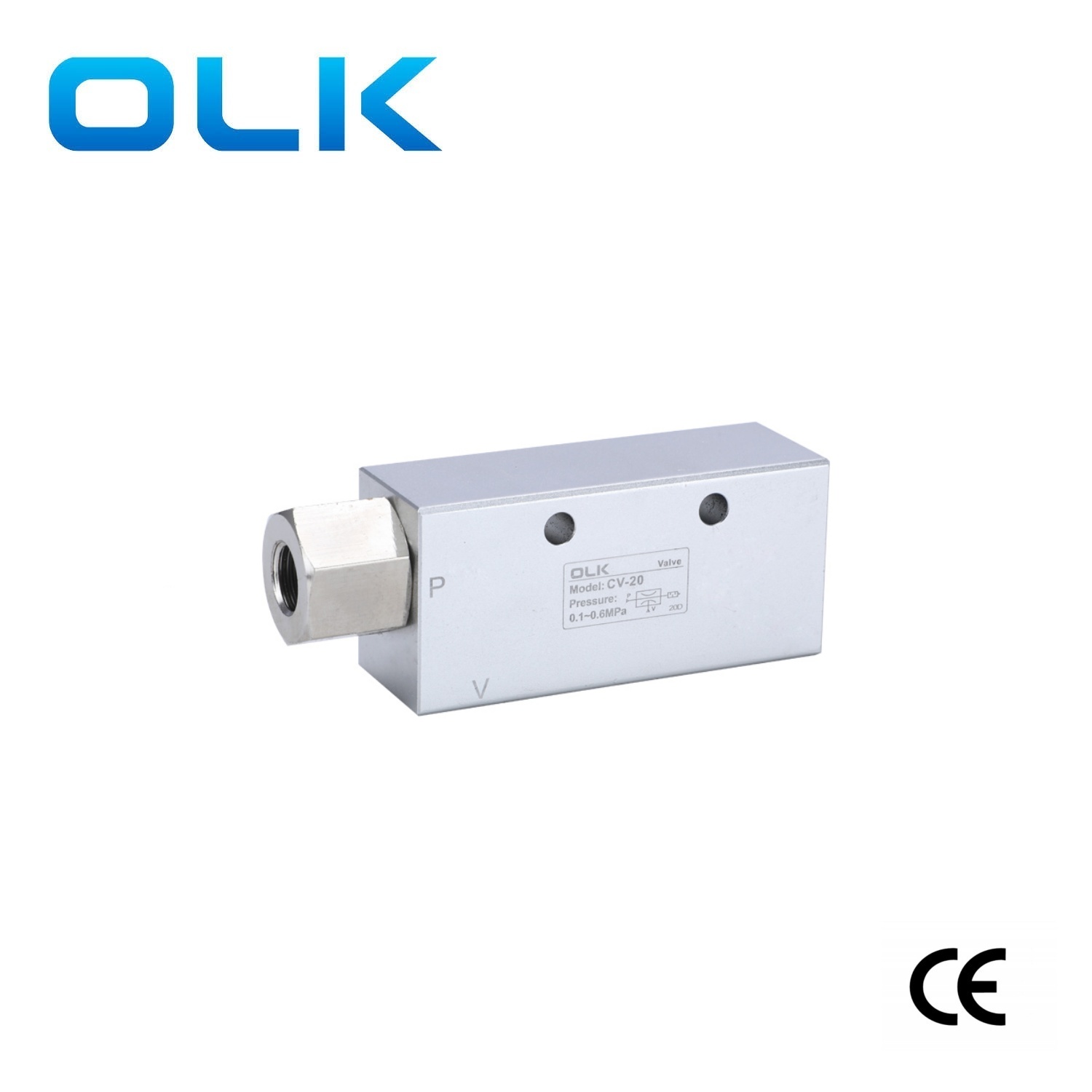

CV-20HS |
2 |
0.5 |
110 |
-0,92 |
180 |
350 |
CV Vakum Jeneratörü için Önlemler
1.Jeneratörün debisi doğru seçilmelidir.
Akış hızı çok büyükse ve uygun değilse, "emme açık" ve "emme kapalı" arasındaki vakum basıncı farkı net olmayacaktır.
Bu, vakum anahtarının düzgün çalışmamasına neden olabilir.
Vakum mantık valflerinde de aynı sorun olabilir. Lütfen özellikle dikkat edin ve daha önce paylaşılan ilgili notlara bakın.
2.Vakum jeneratörünün hava beslemesi kuru ve temiz olmalıdır.
Gerekirse vakum portu ile vantuz arasına bir vakum filtresi takılmalıdır.
Nozulu tıkayabileceğinden su ve özellikle de yağ emmeyin.
Susturucu çıkışı tıkalı olmamalıdır.
Egzoz borusunu uzatırsanız, lütfen zayıf egzozun vakum basıncının düşmesine neden olabileceğini göz önünde bulundurun.
3. Bazen vakum sistemi, vantuzun iş parçasını hızlı bir şekilde serbest bırakmasına yardımcı olmak için bir üfleme borusuna bağlanır.
Bu durumda lütfen üfleme basıncının ve akışının çok yüksek olmadığından emin olun.
Çok yüksekse basınç algılama pistonunu patlatabilir ve jeneratörün arızalanmasına neden olabilir.
Vakum jeneratörü ile vakum pompası arasındaki fark nedir?
Bir vakum pompası, emme portunda negatif basınç oluşturur ve doğrudan atmosfere egzoz yapar. Giriş ve çıkış arasında büyük bir basınç farkını koruyarak gazı giderir.
Bir vakum jeneratörü, vakum oluşturmak için basınçlı hava akışını kullanır.
CV vakum jeneratörü için hangi aksesuarlara ihtiyaç vardır?
Bir susturucu ve iki bağlantı parçası
Neden ayrı bir emme kuvveti parametresi yok?
Emme kuvveti hem jeneratörün vakum seviyesine hem de vantuzun boyutuna bağlıdır.
Formül: Basınç × Alan = Kuvvet.
Vantuz boyutu sabittir ancak vakum seviyesi jeneratör ve akış hızına göre değişir. Ayrıntılar için lütfen parametre açıklamasına bakın.
Neden maksimum vakuma ulaşılamıyor?
Emme akışı çok küçükse sızıntının üstesinden gelemez ve basınç düşüşüne neden olur. Ayrıca jeneratöre yetersiz hava beslemesinden de kaynaklanabilir.
Jeneratör zaten maksimum vakuma ulaşmışsa ancak emme gücü hala zayıfsa, vantuz çok küçük olabilir. Bu durumda jeneratörün değiştirilmesi emiş miktarını artırmayacaktır.
Hangi vakum jeneratörü daha güçlü emiş gücüne sahiptir?
Jeneratörün kendisinde bir “emme kuvveti” parametresi yoktur, yalnızca maksimum vakum seviyesi vardır.
Maksimum vakum gerçek vakuma eşit değildir. Modeller arasındaki asıl fark vakum akış hızıdır.
Emme kuvveti = Vakum × Vantuz alanı. Emmeyi belirleyen, jeneratör ve vantuz kombinasyonudur.
Jeneratörün vakum debisi uygulamaya göre çok düşükse vakum seviyesi düşecek ve emiş yeterli olmayacaktır. Bu durumda şunu seçmelisiniz
|
Öğe |
Vakum Pompası |
Vakum Jeneratörü |
|
Maksimum vakum |
101,3 kPa'ya kadar (aynı anda maksimum değere ulaşabilir) |
88 kPa'ya kadar (aynı anda maksimum değere ulaşılamaz) |
|
Emme Akış Hızı |
Çok büyük |
Büyük değil |
|
Yapı |
Karmaşık |
Basit |
|
Hacim |
Büyük |
Çok küçük |
|
Ağırlık |
Ağır |
Çok hafif |
|
Servis Ömrü |
Hareketli parçalarla; nispeten uzun |
Hareketli parça yok; uzun servis ömrü |
|
Güç Tüketimi |
Nispeten yüksek |
Nispeten yüksek |
|
Fiyat |
Yüksek |
Düşük |
|
Kurulum |
uygunsuz |
Uygun |
|
Bakım |
Gerekli |
Gerekli değil |
|
Aksesuarlarla Entegrasyon |
Zor |
Kolay |
|
Vakum Oluşturma ve Bırakma |
Yavaş |
Hızlı |
|
Vakum Basıncı Titreşimi |
Titreşimli, vakum tankı gerekli |
Titreşim yok, vakum tankına gerek yok |
|
Uygulama Alanları |
Sürekli, yüksek akışlı çalışmaya uygundur; sık başlatma/durdurma için uygun değildir; merkezi kullanım için en iyisi |
Basınçlı hava beslemesi gerektirir; aralıklı düşük akışlı işlemlere uygun; dağıtılmış kullanım için en iyisi; malzeme, ısı direnci ve korozyon direnci elde edilecek şekilde değiştirilebilir |
