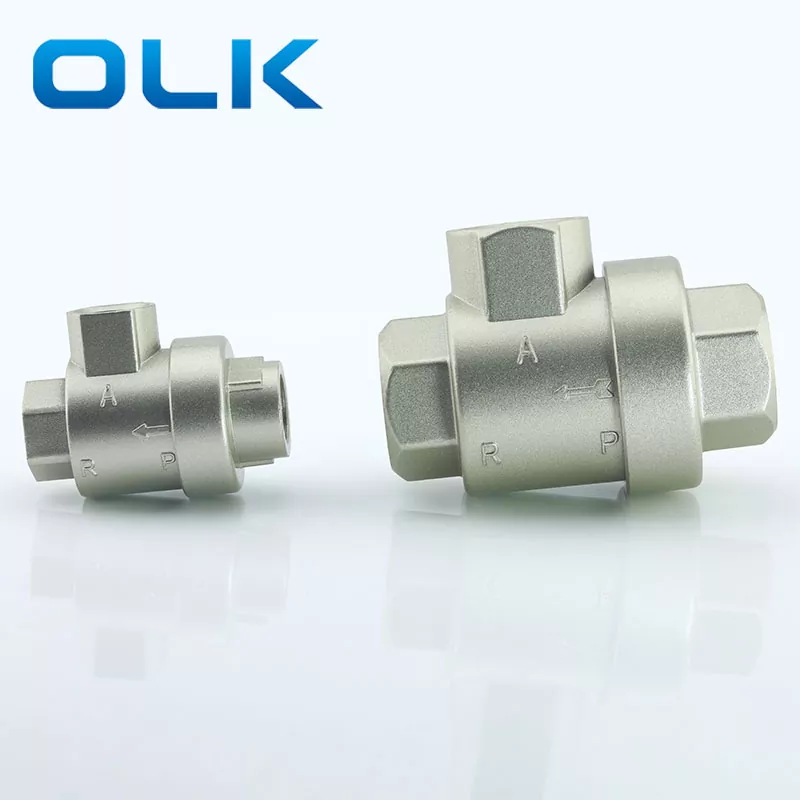

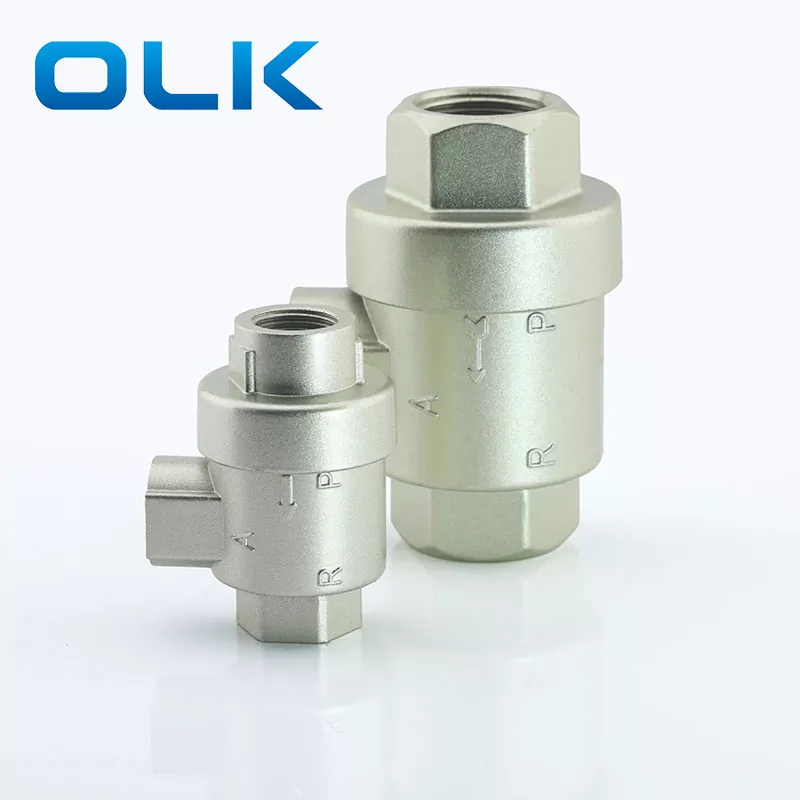

OLK XQ Hızlı egzoz valfi, giriş basıncı belirli bir değere düştüğünde, basınçlı gazı çıkıştan otomatik olarak tüketen bir valftir. Girişte hava basıncı olduğunda, valf çekirdeği (tek yönlü conta halkası veya diyafram) açılır, egzoz portunu kapatır ve çıkıştan çıkış yapar. Giriş boşaltıldığında, çıkış basıncı valf çekirdeğini girişi kapatmak için iter ve çıkış gazı egzoz portundan hızla tükürür. XQ Hızlı egzoz valfi beş bağlantı boyutu seçeneği sunar: M5, G1/8, G1/4, G3/8 ve G1/2.
XQ Hızlı egzoz valfi, pnömatik bileşenlerin ve cihazların hızlı bir şekilde tükenmesi gereken durumlarda kullanılır. Silindir ve yön valfi arasına takıldıysa, silindir doğrudan yönlü valf yerine XQ hızlı egzoz valfinden tükürür ve silindirin hareket hızını önemli ölçüde arttırır. Bu etki özellikle silindir ve valf arasındaki boru hattı uzun olduğunda fark edilir. Yönlü valf egzoz bağlantı noktası büyükse ve silindir ile valf arasındaki bağlantı borusu kısaysa, hızlı bir egzoz valfının takılması gereksizdir.
Hızlı egzoz elde etmek için, hızlı egzoz valfi girişindeki basınç hızlı bir şekilde boşaltılmalıdır, bu nedenle girişteki egzoz geçişi (yönlü valf ve hızlı egzoz valfi arasındaki) engellenmemelidir.
XQ hızlı egzoz valfini kullanırken silindirin yeterli yastıklama kapasitesine sahip olduğundan emin olun.
| Sipariş Kodu: |
|
| Xq17 | 0600 |

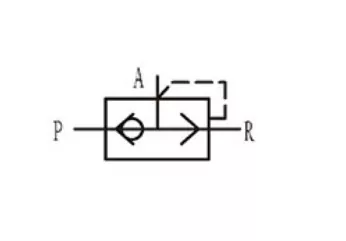

| Model: XQ Serisi 3/2 Yolu Hızlı Egzoz Valfi | Port Boyutu: |
|
|
0600: G1/8 |
|
|
0800: G1/4 |
|
|
1000: G3/8 |
|
|
1500: G1/2 |
|
|
2000: G3/4 |
|
|
2500: G1 |
|
Spesifikasyon |
Port Boyutu |
Delik (mm) |
Akış (m³/dk) |
Dayanıklılık (x10⁴ döngüler) |
Çalışma Basıncı Aralığı (MPA) |
Yanıt Süresi (ler) |
|
XQ-M5 |
M5 |
4 |
– |
≥ 200 |
0.12 ~ 1.0 |
≤ 0.03 |
|
Xq170600 |
G1/8 |
6 |
≥ 0.3 |
≤ 0.03 |
||
|
Xq170800 |
G1/4 |
6 |
≥ 0.9 |
≤ 0.03 |
||
|
Xq171000 |
G3/8 |
8 |
≥ 2.5 |
≤ 0.04 |
||
|
Xq171500 |
G1/2 |
15 |
≥ 4.5 |
≤ 0.05 |
||
| Xq172000 |
G3/4 |
|
|
|
||
| Xq172500 | G1 |
|
|
|
