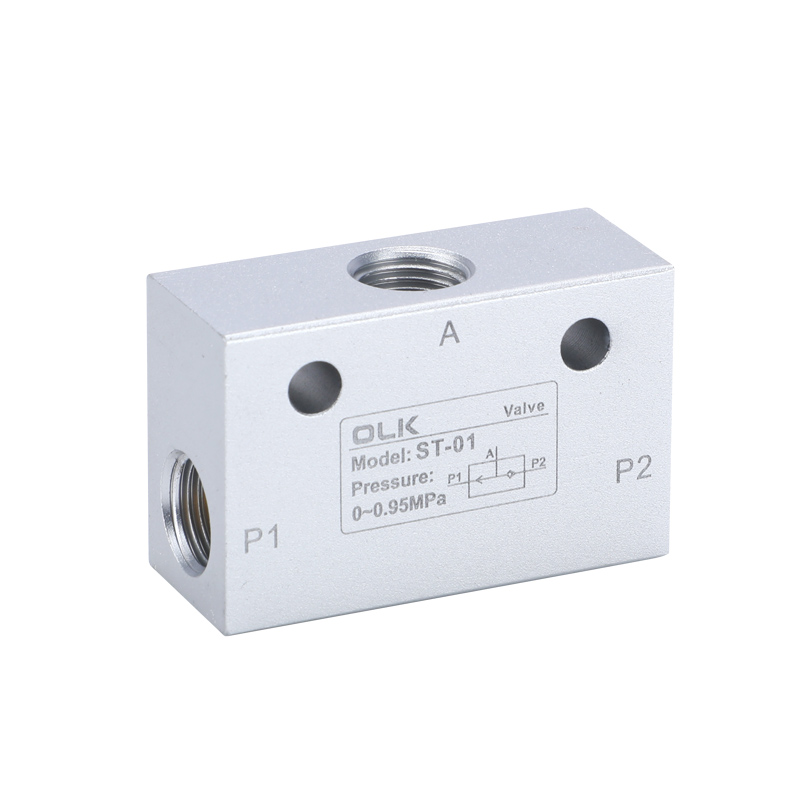

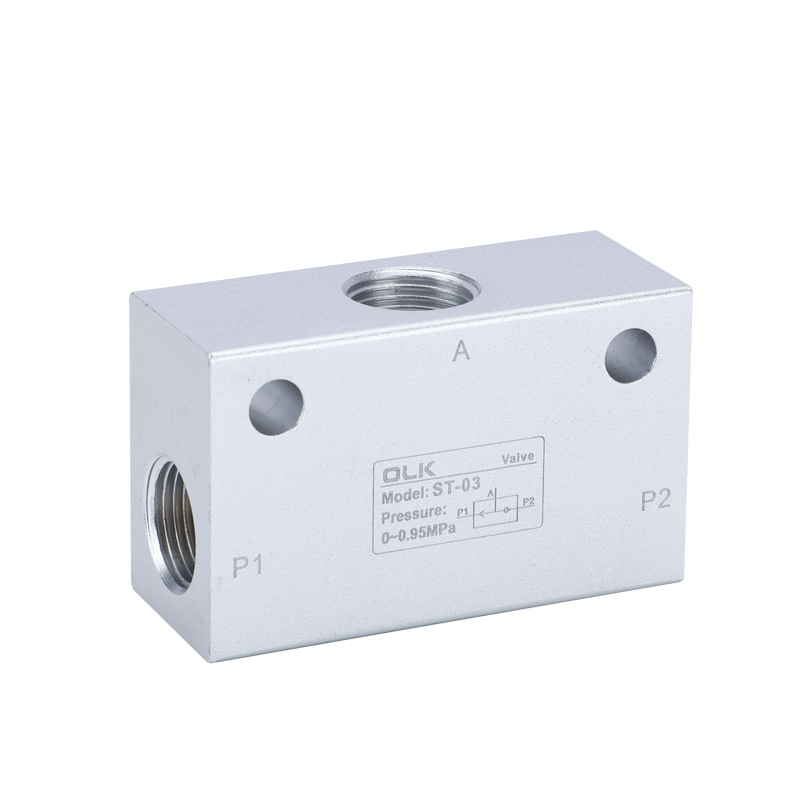

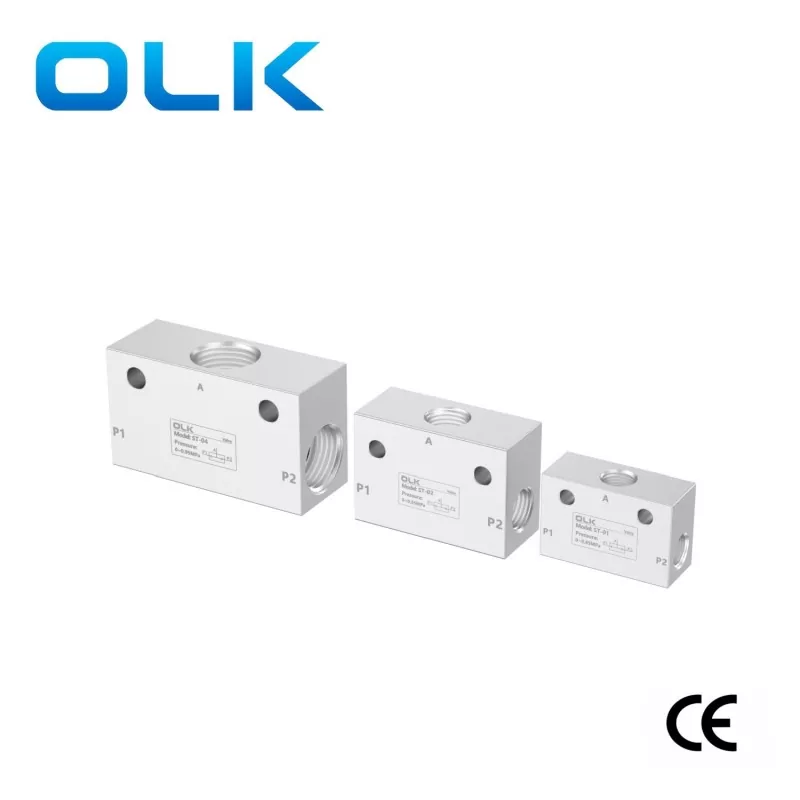

Ouleikai (OLK) ST serisi mekik vanalar iki adet "GİRİŞ" giriş portuna ve bir "ÇIKIŞ" çıkış portuna sahiptir. İthalatlardan birinin girdisi varsa, ihracatın da çıktısı vardır. İki giriş basıncı eşit değilse yüksek basınç girişi ve çıkışı bağlanır. İki giriş basıncı eşitse, ilk giriş basıncına sahip giriş çıkış portuna bağlanır.
Seçici valfler veya ikili pilot çek valfler olarak da bilinen ST mekik valfi, esas olarak üç yollu hidrolik pilot çek valflerdir. Hidrolik devreyi otomatik olarak seçerler. Aktüatör iki alternatif basınçlı yağ kaynağından beslendiğinde ve daha yüksek basınçlı yağ deliğinin açılması gerektiğinde mekik valf kullanılır.
ST serisi mekik valfleri temiz arayüz dişlisi ， Hızlı egzoz, geniş havalandırma kapasitesi, kolay kurulum, gazı sıkıştırabilme yeteneği ； Hızlı emisyon
Önlemler ve Uygulama Sorunları:
Mekik valfleri esas olarak manuel ve otomatik çalışma arasında geçiş yapan devrelerde olduğu gibi sinyal seçimi için kullanılır.
Hava tüpü bağlantı parçaları doğru şekilde seçilmezse, bu da bir porttaki hava girişinin veya çıkışının çok küçük olmasına neden olur, valf çekirdeği tam olarak kaymayabilir ve tüm portların bağlanmasına yol açabilir. Bu mutlaka önlenmelidir. ST-01:G1/8; ST-02:G1/4; ST-03:G3/8; ST-04:G1/2
Mekik vanalar aynı zamanda yüksek ve alçak basınç anahtarlama devrelerinde de kullanılabilir. Ancak düşük basınç kaybı riskini önlemek için mekik vananın yüksek basınç giriş tarafına 2 konumlu 3 yollu vana takılmalıdır.
|
Sipariş kodu |
||
|
ST |
_ |
06 |
|
MODELİ: |
|
Bağlantı Noktası Boyutu |
|
ST mekik valfi |
|
01:G1/8 |
|
|
|
02:G1/4 |
|
|
|
03: G3/8 |
|
|
|
04:G1/2 |
|
çalışma ortamı |
Hava (40μm'nin üzerinde bir filtreden filtrelenir) |
|
Çalışma basıncı aralığı MPa(psi) |
0~0,95(0~135) |
|
Garantili basınç direnci |
1,5MPa(215psi) |
|
Çalışma sıcaklığı °C |
-5∼60 |
|
Gövde malzemesi |
alüminyum alaşımı |
|

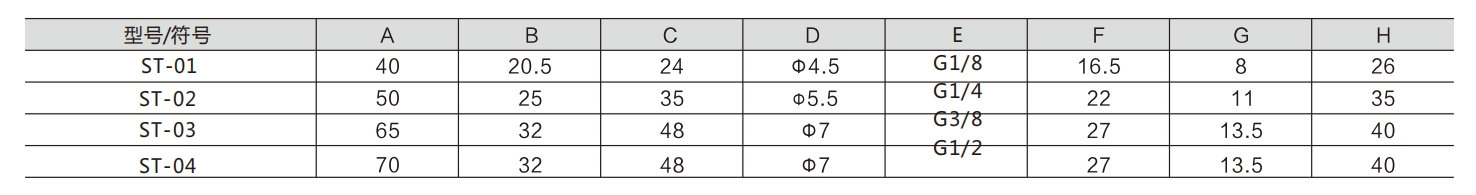

modeli |
Bağlantı noktası çapı |
Etkin kesit alanı mm² (CV değeri) |
|
ST-01 |
G1/8 |
7.5 |
|
ST-02 |
G1/4 |
21 |
|
ST-03 |
G3/8 |
40 |
|
ST-04 |
G1/2 |
60 |
