Bir basınç göstergesi, basıncı atmosfer basıncından daha yüksek ölçmek için kullanılan bir alettir.

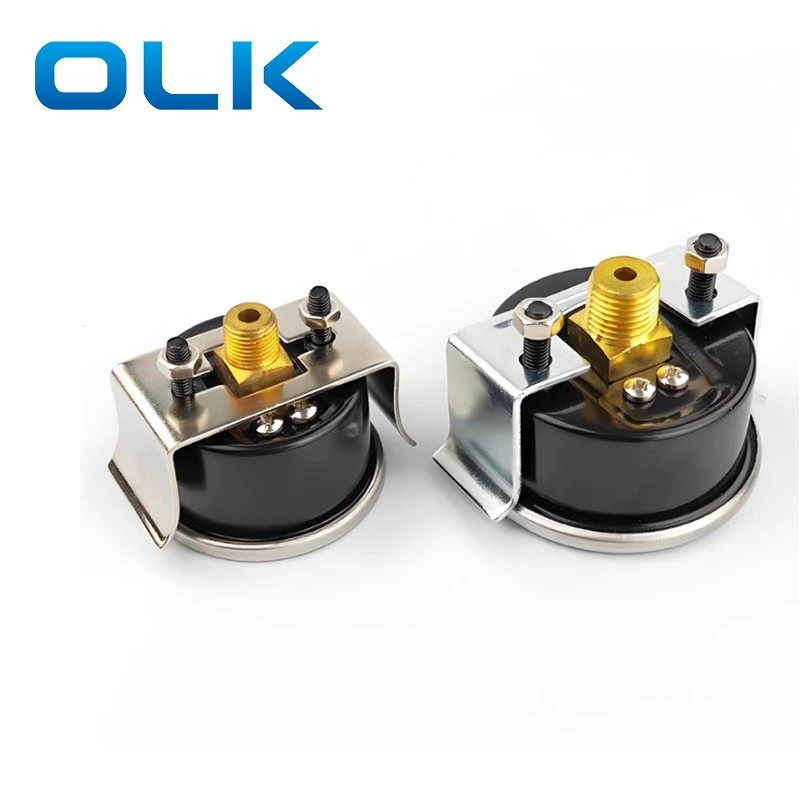

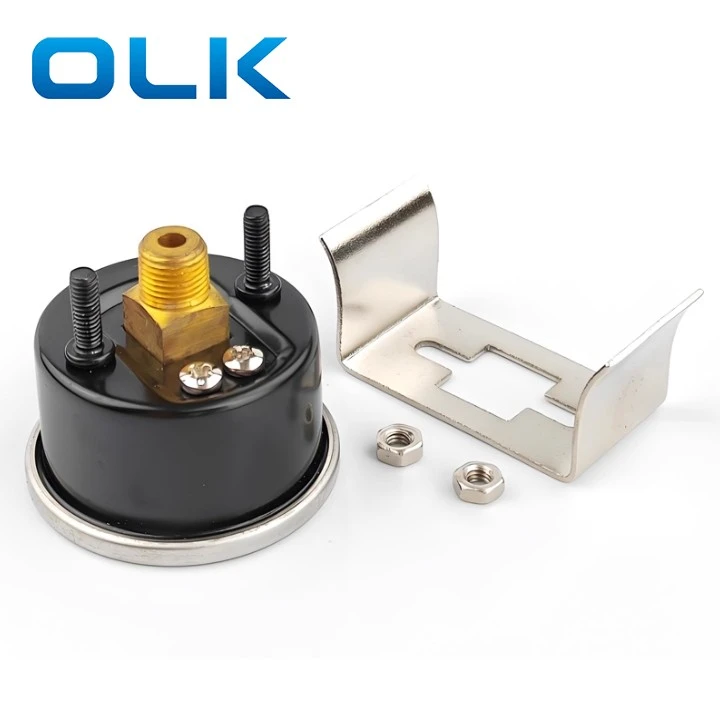

Airtac tipi Gu basınç göstergesi, pirinç dişli bir bağlantı, paslanmaz çelik çerçeve, siyah kasa, eşleşen braket ve iki fındık içerir.

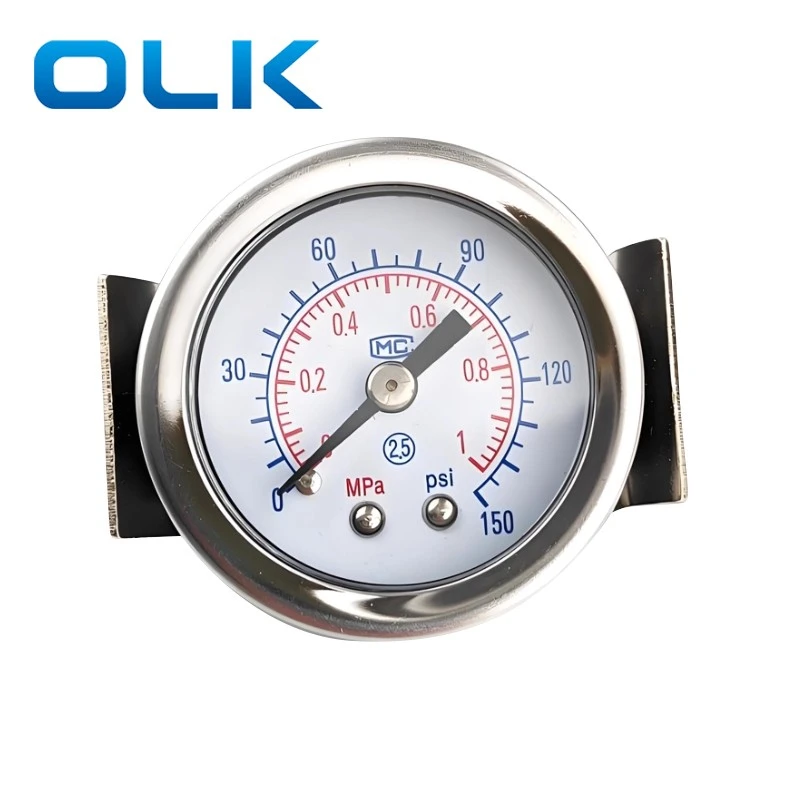

Çift ölçekli ekran daha net okumalar sağlar ve işaretçi daha doğru hareket eder.
· Açık ekran: Çift ölçekli büyük kadran tasarımı, okunması kolay.
· Güçlü yapı: Yüksek şeffaf pencereli çelik kasa, darbeye dayanıklı ve titreşime dayanıklı.
· Çeşitli özellikler: Çoklu basınç aralıkları ve bağlantı noktası boyutlarında (1/8 "ve 1/4" dahil) mevcuttur.
· Geniş uygulamalar: Filtre regülatörleri, hava hazırlama üniteleri ve pnömatik ekipman için uygundur.
|
Sipariş Kodu |
|||
|
G |
U |
- |
40 |
|
Model |
Montaj Tip Kodu |
|
Arama çapı |
|
G: Basınç göstergesi |
S: Standart montaj |
|
40: 40mm |
|
|
F: Flanş montajı |
|
50: 50mm |
|
|
U: panel montajı |
|
60: 60mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Model |
GU40 |
GU50 |
GU60 |
|
Sıvı |
Hava |
||
|
Port Boyutu |
1/8 |
1/4 |
1/4 |
|
Sıcaklık aralığı |
-40--70 ℃ |
||
|
Doğruluk notu |
2.5 |
||
|
Birimlerin ve talimatların basınç aralığı |
N: 0 ~ 1.0MPA (Standart Tip); 0 ~ 0.4MPA (alt basınç tipi) |
||
|
B: 0 ~ 10 bar (standart tip); 0 ~ 4 bar (alt basınç tipi) |
|||
|
P: 0 ~ 140psi (standart tip); 0 ~ 60psi (alt basınç tipi) |
|||
|
Z: 0 ~ 10kgf/cm2and 0 ~ 140psi (çift ölçekli ekran, standart tip) 0 ~ 4kgf/cm2 ve 0 ~ 60psi (çift ölçekli ekran, daha düşük basınç tipi) |
|||
|
Ana parçaların malzemesi |
Çekirdek: pirinç; kabuk: |
||
1. Su, yağ veya diğer sıvılar göstergenin içine girerse, basınç okuması yanlış olabilir.
2. Üst ve alt sınır işaretçilerini elle hareket ettirin. Küçük bir tornavida veya başka aletler kullanıyorsanız, kadranı çizmemeye veya işaretçiyi bükmemeye dikkat edin.
3. aşındırıcı gazlı yerlerde kullanmayın. Pencere plastikten yapılmıştır, bu yüzden kimyasallara dokunmasına izin vermeyin. Titreşim veya şok olan yerlerde kullanmayın.
4. diferansiyel basınç göstergesi dikey olarak monte edilmelidir. “Yüksek” bağlantı noktasını yüksek basınç tarafına ve “düşük” bağlantı noktasını düşük basınçlı tarafa bağlayın. Filtre elemanını ne zaman değiştireceğini bilmek için filtrelerin basınç kaybını ölçmek için kullanılır.
5. Çok doğru basınç ölçümüne ihtiyacınız varsa, hassas bir basınç göstergesi kullanın.
6. Bir basınç göstergesi seçerken, çalışma aralığı göstergede gösterilen maksimum basınçtan yaklaşık% 20 daha düşük olmalıdır.
7. Sistem basıncı titreşim veya etki nedeniyle aniden değişirse, okuma doğru olmayabilir. Koruyucu önlemler alın.
8. Basınç göstergesini düzenli olarak kontrol edin ve kalibre edin.
Basınç göstergesinde GS/GF/GU demek nedir?
GS serisi basınç göstergesi standart montajdır; GF serisi basınç göstergesi flanş montajıdır; GU Seies basınç göstergesi panel montajıdır.
Gu gösterge doğruluğu notu nedir?
Doğruluk notu: 2.5
Gu basınç göstergesinin basınç aralığı nedir?
Gu basınç göstergesinin ölçüm aralığı tipik olarak 0-1 MPa'dır
