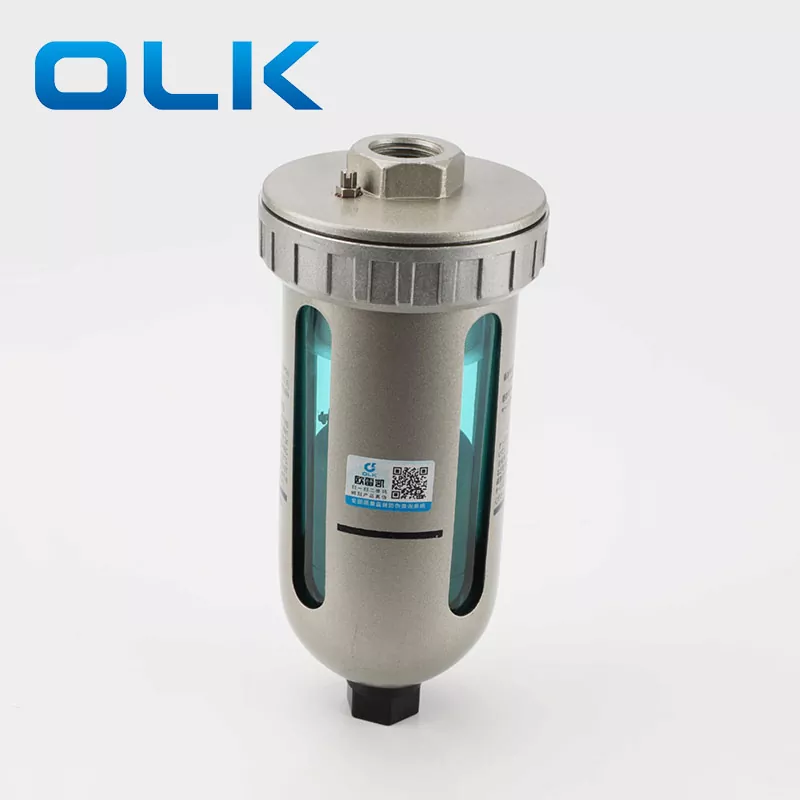

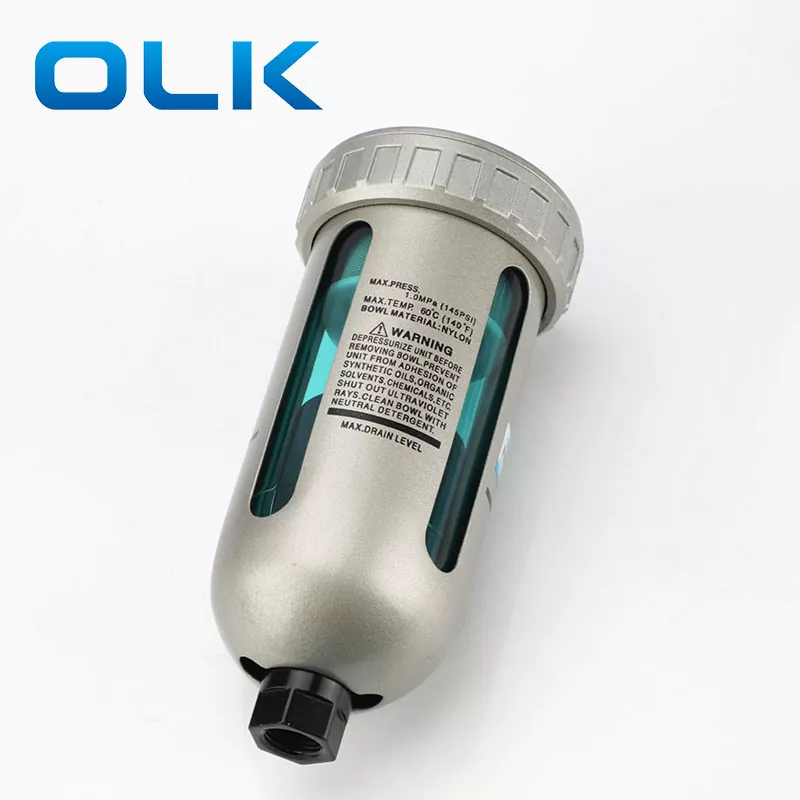

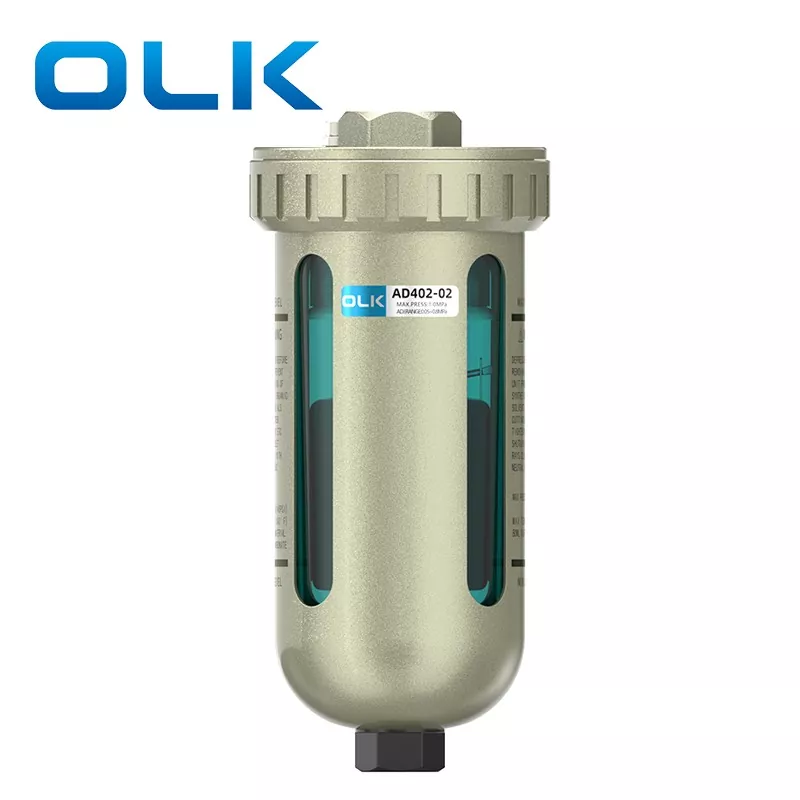

OLKAD402 otomatik tahliye vanası Manuel çalıştırmaya gerek kalmadan drenajı otomatik ve güvenilir bir şekilde tahliye eder. Uzun süreli performans için toza ve korozyona dayanıklı, standart olarak sunulan dayanıklı kase korumasıyla. Verimlilik için tasarlandı, güvenilirlik için tasarlandı!
1.Kasede Basınç Yok:
İç basınç olmadığında şamandıra, ağırlığından dolayı düşerek hazne deliğini kapatır. Piston bir yay tarafından aşağı itilir ve drenaj, uzun bir delikten boşaltıldığı mahfazaya akar.
2.Kaseye Uygulanan Basınç:
İç basınç 1 MPa'yı aştığında yay kuvvetinin üstesinden gelir ve pistonu O-halkasına karşı sızdırmaz hale gelinceye kadar kaldırır. Bu, kasenin içini dışarıdan izole eder.
3. Drenaj Birikimi:
Drenaj toplandıkça şamandıra yükselir, hazne deliği açılır ve basıncın girmesine izin verilir. Bu basınç, yay kuvvetiyle birleştiğinde pistonu aşağı doğru iterek drenajı drenaj kılavuzundan boşaltır.
1: Drenaj borularını monte ederken iç çapı 10 milimetreden fazla ve uzunluğu 5 metreyi geçmeyen borular kullanın. Boruları yukarı doğru bükmeyin.
2. Kompresör gücü 3,7kw'dan büyük olmalıdır
|
HAYIR. |
İSİM |
MALZEME |
MODELİ |
|
1 |
Ana gövde |
Alüminyum döküm |
|
|
2 |
O-halkası |
NBR |
JIS B2401P-8 |
|
3 |
O-halkası |
NBR |
113136 |
|
4 |
Gazlı bez |
SUS |
20062 |
|
MODELİ |
AD402 |
AD400-04 |
|
Kanıt Basıncı |
1,5 Mpa(15,2kgf/cm²) |
|
|
maksimum çalışma basıncı |
1,0 Mpa(10,2kgf/cm²) |
|
|
çalışma basıncı |
0,15-1,0 Mpa(1,5-10,2kgf/cm²) |
0,3-1,0 Mpa(3-10,2kgf/cm²) |
|
ortam ve sıvı sıcaklığı |
5-60°C |
|
|
bağlantı noktası boyutu |
G1/2 |
G1/2 |
|
Drenaj boşaltma portu boyutu |
G3/8 |
G1/2 |
|
Ağırlık(kg) |
0.62 |
0.91 |
