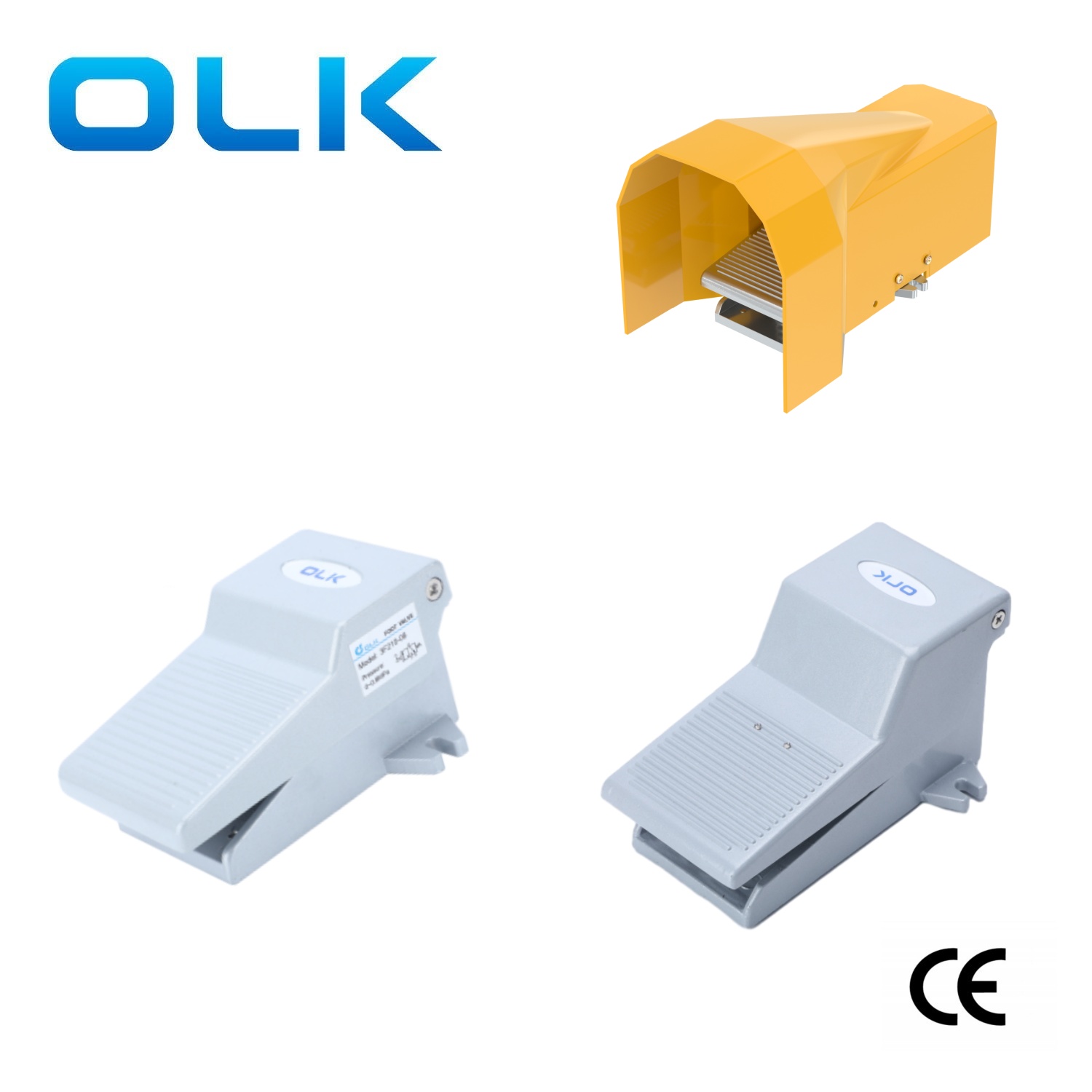

OLK pnömatik 3F 4F Serisi Taban Vanası 3 Yollu 5 Yollu, gıda, ilaç ve kimya gibi sektörlerdeki otomatik üretim hatlarında ve makinelerde yaygın olarak kullanılmaktadır. Çünkü 3F pedal valfi, doğrudan etkili valfler olduğundan, hantal elle çalıştırma ve ayarlama ihtiyacını ortadan kaldırır. Bu valfin yanı sıra, yanlışlıkla çalışmayı önlemek ve güvenliği sağlamak için kendi kendini kilitleme işlevine sahiptir. Çalışanlar için daha kullanışlı ve verimlidir. Örneğin, mekanik Preslerde, operatörler malzemeleri konumlandırmak için iki elini kullanırken pnömatik ayak pedalı valfine basmalıdır, bu da çalışma güvenliğini ve hassasiyetini büyük ölçüde artırır.

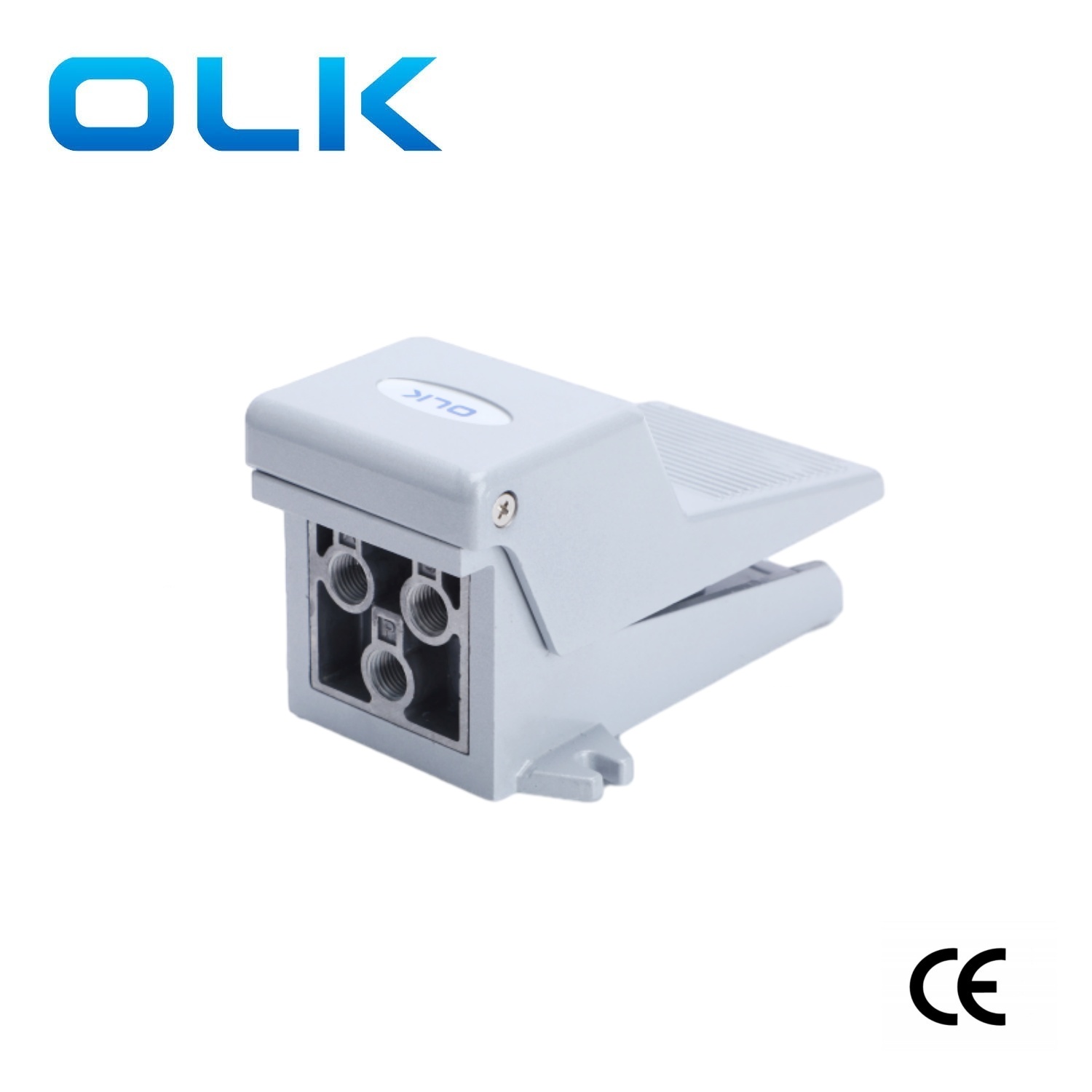

Ouleikai 4F ayak pedalı valfleri iyi bir geri tepme performansına sahiptir, deforme olmaz ve çapaksız ince dişlere sahiptir. Beş portlu ve iki konumlu alüminyum alaşımdan yapılmış 4F serisi ayak pedalı valfi, çalışma alanındaki kalıntıları engellemek için isteğe bağlı bir koruyucu kapakla birlikte mevcuttur.

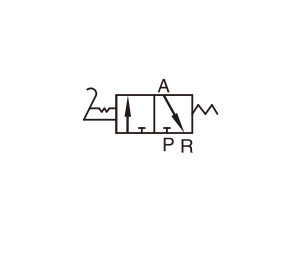

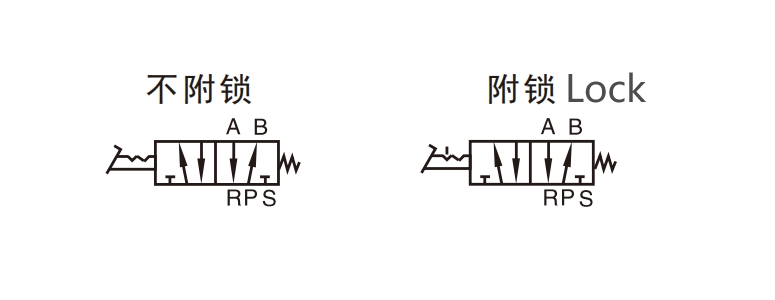

Sembol:
|
Sipariş kodu |
||
| 3FM210 | 08 | L |
| MODELİ: | LİMAN BOYUTU: |
Not: |
| 3FM:2 konumlu 3 yollu mini taban vanası | 06:G1/8 | 3FM:-- |
| 3F:2 konum 3 yollu | 08:G1/4 | boş: standart |
| 4F:2 konum 5 yollu |
|
L: kilitli |
|
|
|

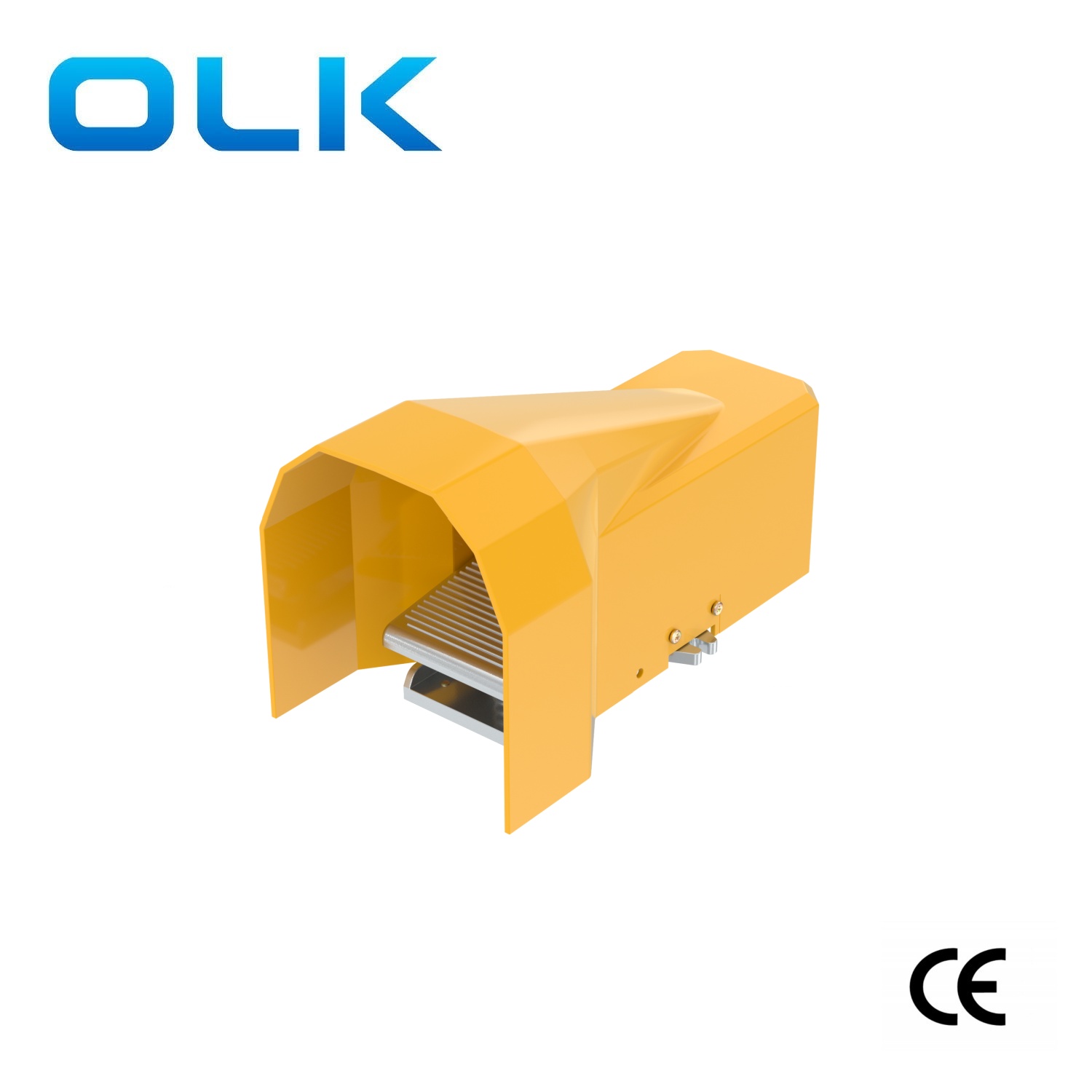

G: korumayla |
|
|
|
LG: kilitli ve koruma |
1. Doğrudan etkili tasarıma sahip, stabilite ve güvenilirlik sağlayan alüminyum pedal.
2. Anahtarlama için daha uzun bekleme süresi gerekiyorsa kilitlenebilir tip seçilebilir.
3. Kilitleme mekanizması, kolay ve hızlı kilit açma özelliğiyle sağlam ve güvenilirdir. Ancak yapısal boyut sınırlamaları nedeniyle sık sık meydana gelen güçlü darbelere dayanamaz.
4. Opsiyonel olarak yüksek mukavemetli plastik koruyucu kapaklar mevcuttur.
|
çalışma ortamı |
Hava (40μm'nin üzerinde bir filtreden filtrelenir) |
|
Aksiyon |
Pedalla doğrudan eylem |
|
yağlama |
gereksiz |
|
Çalışma basıncı aralığı MPa(psi) |
0∼0,8(0~114) |
|
Garantili basınç direnci |
1,5MPa (215psi) |
|
modeli |
Bağlantı noktası çapı |
pozisyon sayısı |
Çalışma sıcaklığı °C |
Gövde malzemesi |
|
FV-02 |
G1/8 |
3/2 yollu |
-20∼70 |
alüminyum alaşımı |
|
3F210-06 |
PT1/8 |
3/2 yollu |
-20∼70 |
alüminyum alaşımı |
| 3F210-06L | PT1/8 | 3/2 yollu | -20∼70 |
alüminyum alaşımı |
|
3FM210-06 |
G1/8 |
3/2 yollu |
-20∼70 |
plastik |
|
3F210-08 |
PT1/4 |
3/2 yollu |
-20∼70 |
alüminyum alaşımı |
| 3F210-08L | PT1/4 | 3/2 yollu | -20∼70 |
alüminyum alaşımı |
|
3FM210-08 |
G1/4 |
3/2 yollu |
-20∼70 |
plastik |
|
4F210-08 |
PT1/4 |
5/2 yollu |
-20∼70 |
alüminyum alaşımı |
|
4F210-08L |
PT1/4 |
5/2 yollu |
-20∼70 |
alüminyum alaşımı |
|
4F210-08G |
PT1/4 |
5/2 yollu |
-20∼70 |
alüminyum alaşımı |
|
4F210-08LG |
PT1/4 |
5/2 yollu |
-20∼70 |
alüminyum alaşımı |
|
FV320 |
G1/8 |
3/2 yollu |
-5∼60 |
alüminyum alaşımı |
|
FV420 |
G1/4 |
4/2 yollu |
-5∼60 |
alüminyum alaşımı |
Kilitleme mekanizması 4F Taban valfi Dikkat!
Not: Mekanizmanın normal çalışmasını sağlamak için düzenli olarak yağlama gresi eklenmelidir.

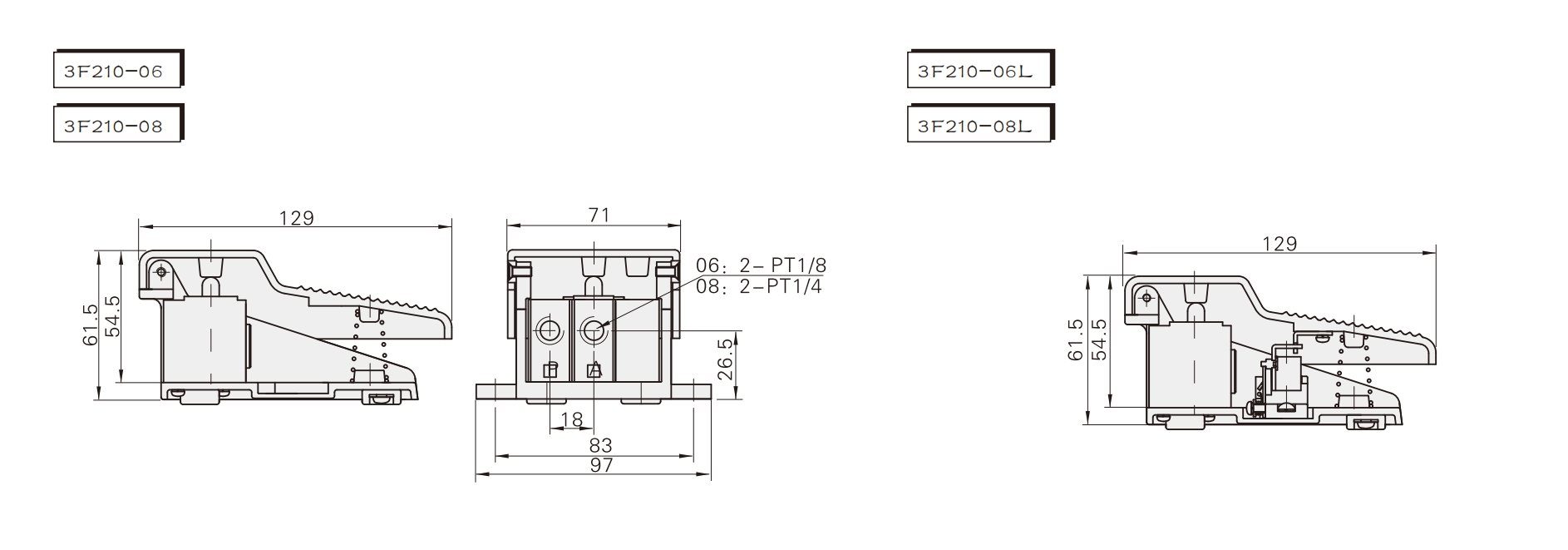

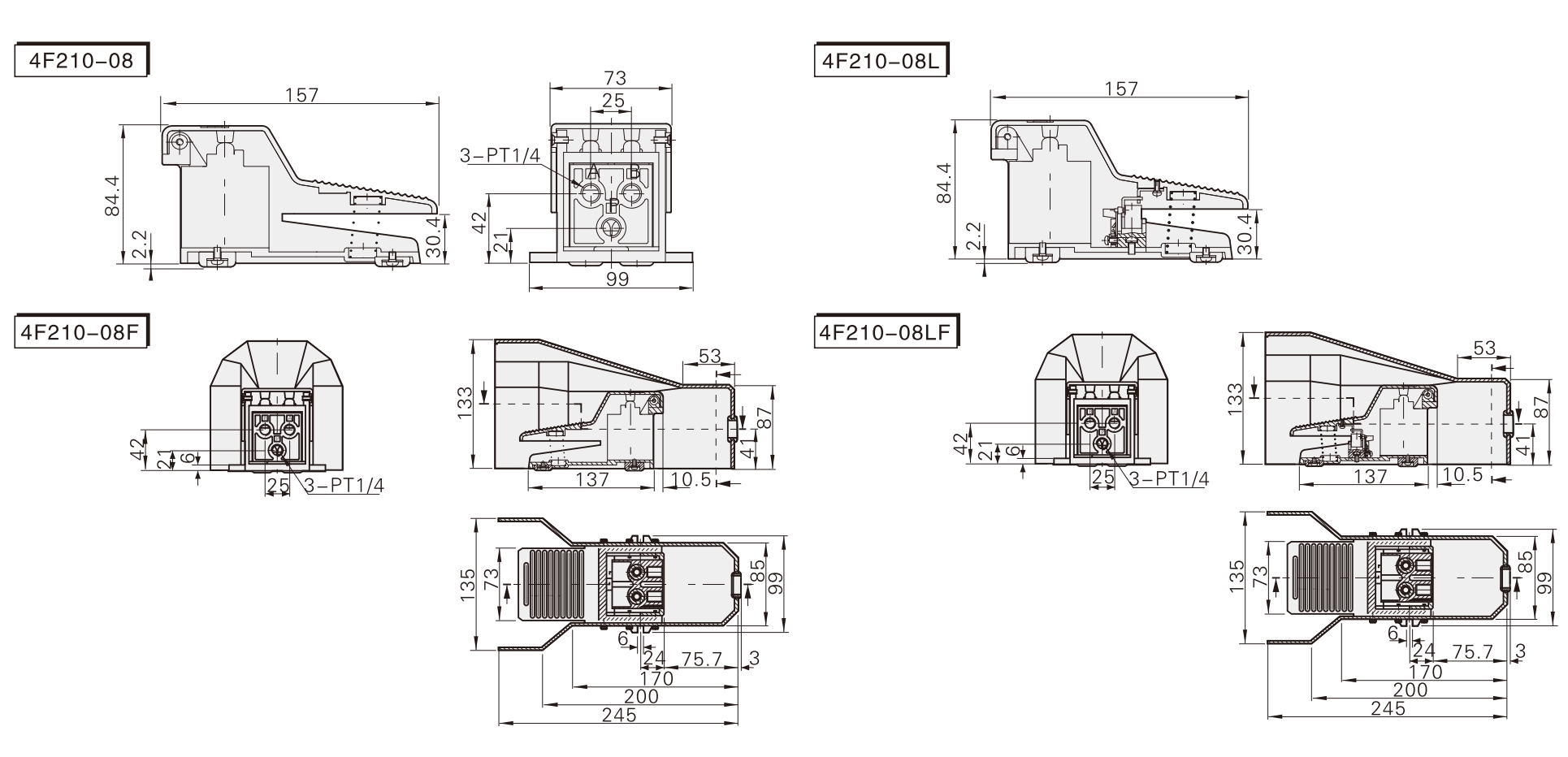

3F Taban valfi 3 yollu, 4F Taban valfi 5 yollu harici özellikler:
SSS:
3F,4F ayak pedalı valfinin görünümü nasıl ayırt edilir?

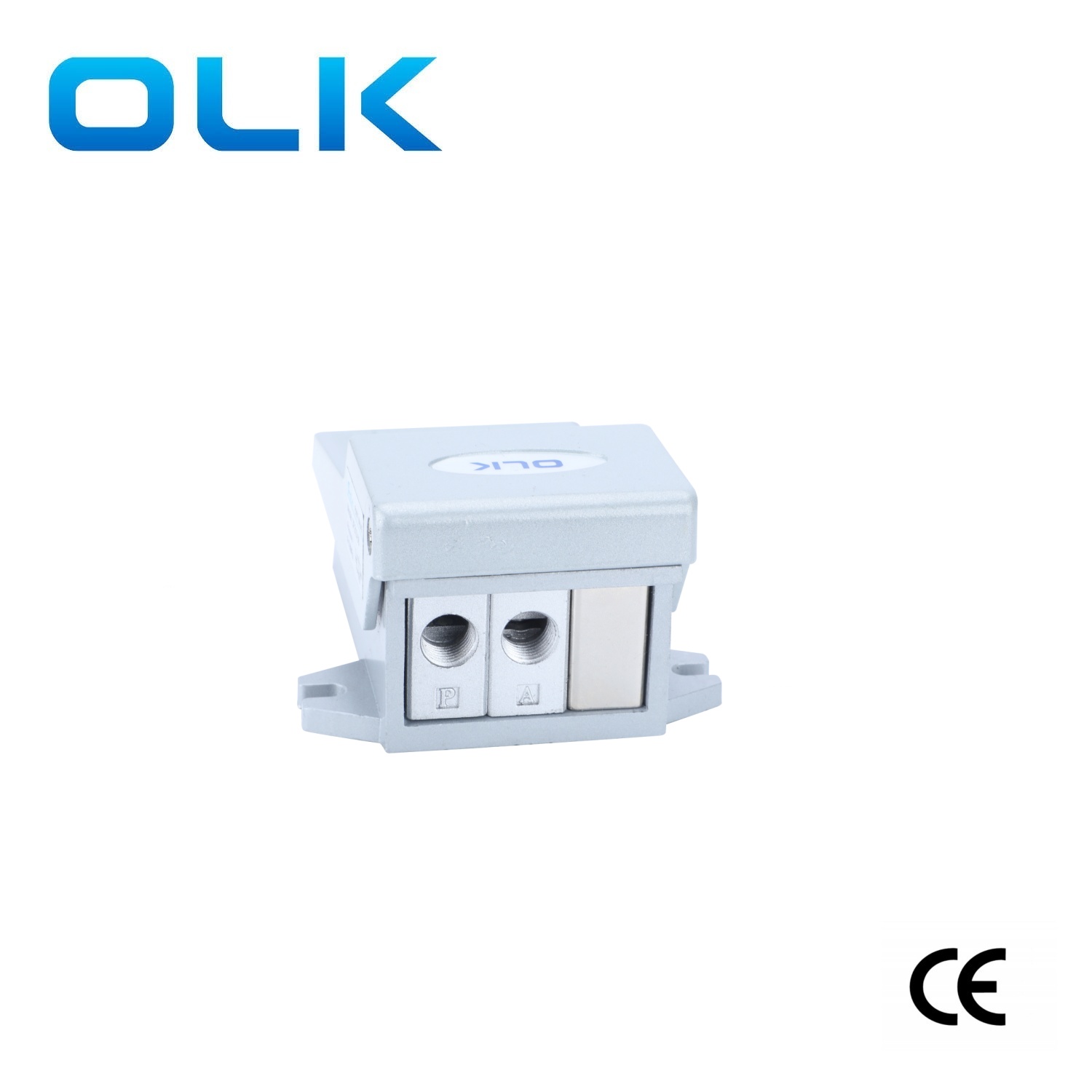

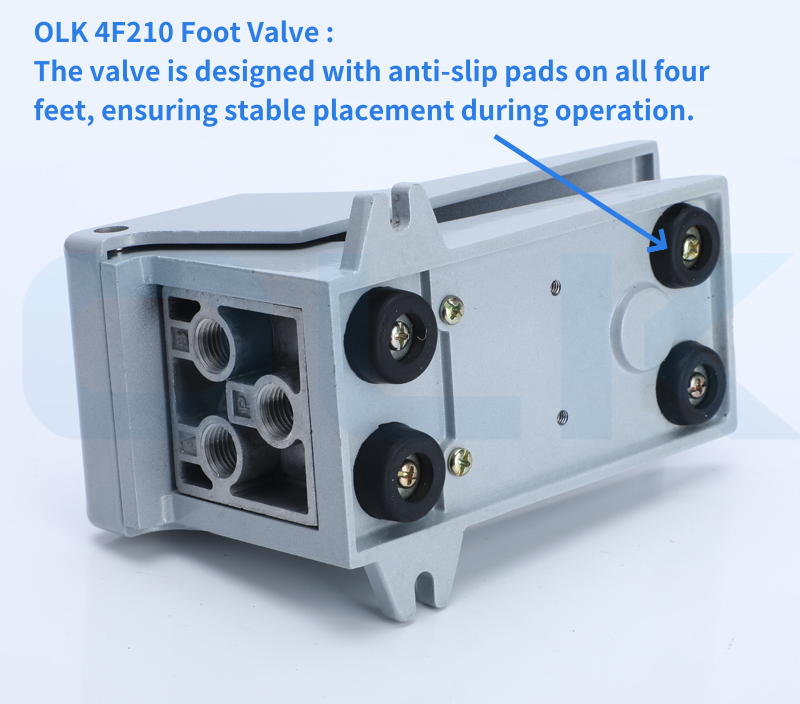

Ürünün arka tarafında 3F pedal valfinde iki delik ve 4F pedal valfinde üç delik açıkça görülmektedir.
4F210'daki egzoz portu nedir?
4F210:Susturuculu dahili egzoz portu (G1/8)
OLK ayak kumanda valfinde 'LG' ne anlama geliyor?
'L', kilitli taban vanasını, 'G' ise kapaklı taban vanasını temsil eder. Müşteriler modeli belirli kullanım senaryolarına göre belirleyebilirler.
OLK 4F210 serisi dip vanası hangi markanın yerini alabilir?
Airtac tipi 4F210 ayak pedalı valfi.
